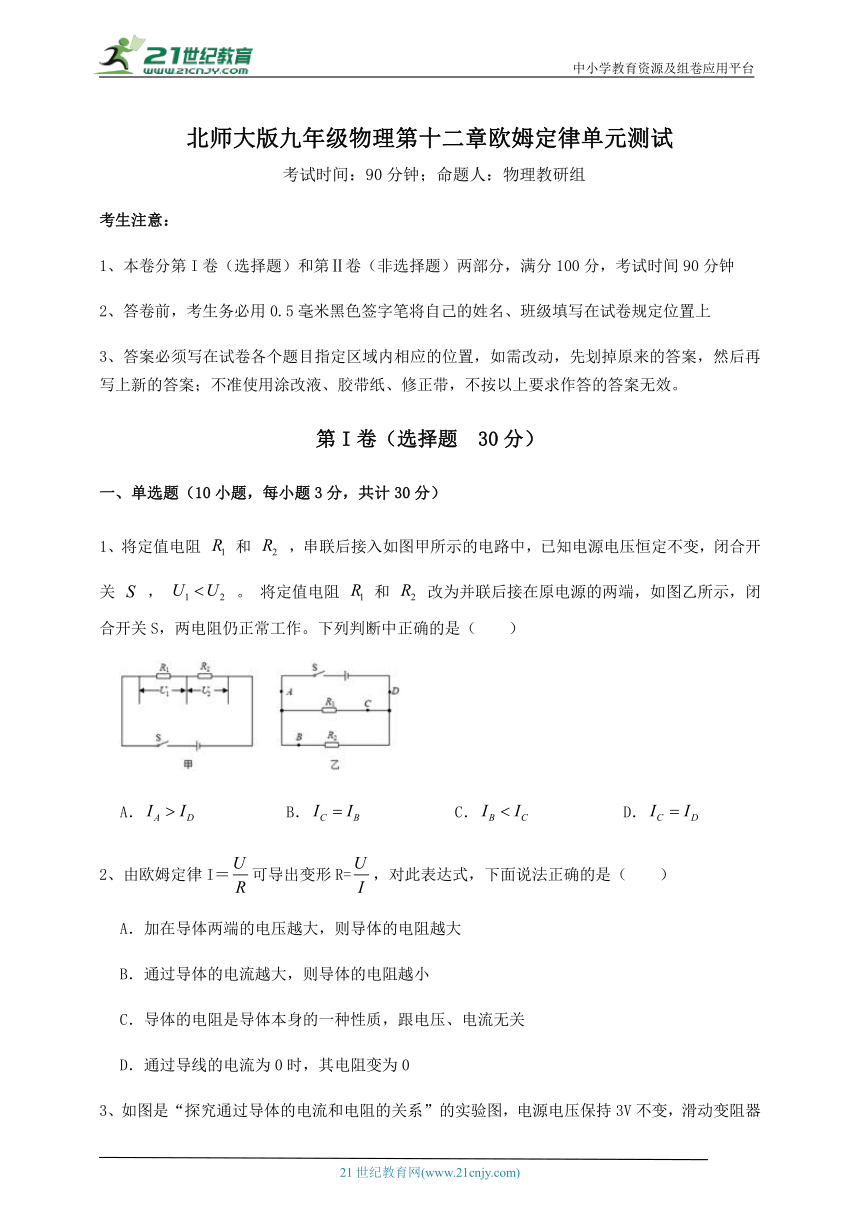

北师大版九年级物理第十二章欧姆定律单元测试
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、将定值电阻 和 ，串联后接入如图甲所示的电路中，已知电源电压恒定不变，闭合开关 ， 。 将定值电阻 和 改为并联后接在原电源的两端，如图乙所示，闭合开关S，两电阻仍正常工作。下列判断中正确的是（　　）
A． B． C． D．
2、由欧姆定律I＝可导出变形R=，对此表达式，下面说法正确的是（　　）
A．加在导体两端的电压越大，则导体的电阻越大
B．通过导体的电流越大，则导体的电阻越小
C．导体的电阻是导体本身的一种性质，跟电压、电流无关
D．通过导线的电流为0时，其电阻变为0

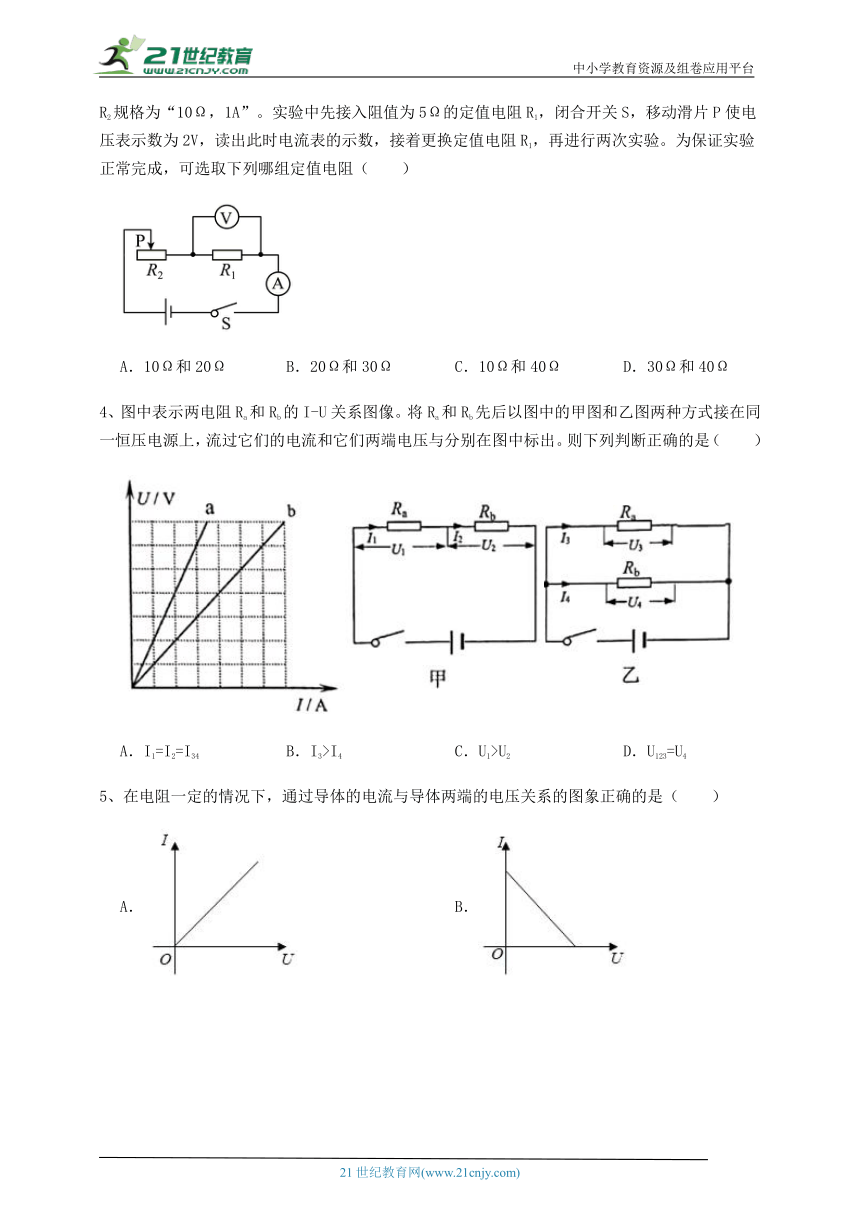

3、如图是“探究通过导体的电流和电阻的关系”的实验图，电源电压保持3V不变，滑动变阻器R2规格为“10Ω，1A”。实验中先接入阻值为5Ω的定值电阻R1，闭合开关S，移动滑片P使电压表示数为2V，读出此时电流表的示数，接着更换定值电阻R1，再进行两次实验。为保证实验正常完成，可选取下列哪组定值电阻（　　）
A．10Ω和20Ω B．20Ω和30Ω C．10Ω和40Ω D．30Ω和40Ω
4、图中表示两电阻Ra和Rb的I-U关系图像。将Ra和Rb先后以图中的甲图和乙图两种方式接在同一恒压电源上，流过它们的电流和它们两端电压与分别在图中标出。则下列判断正确的是（　　）
A．I1=I2=I34 B．I3>I4 C．U1>U2 D．U123=U4
5、在电阻一定的情况下，通过导体的电流与导体两端的电压关系的图象正确的是（　　）
A． B．
C． D．

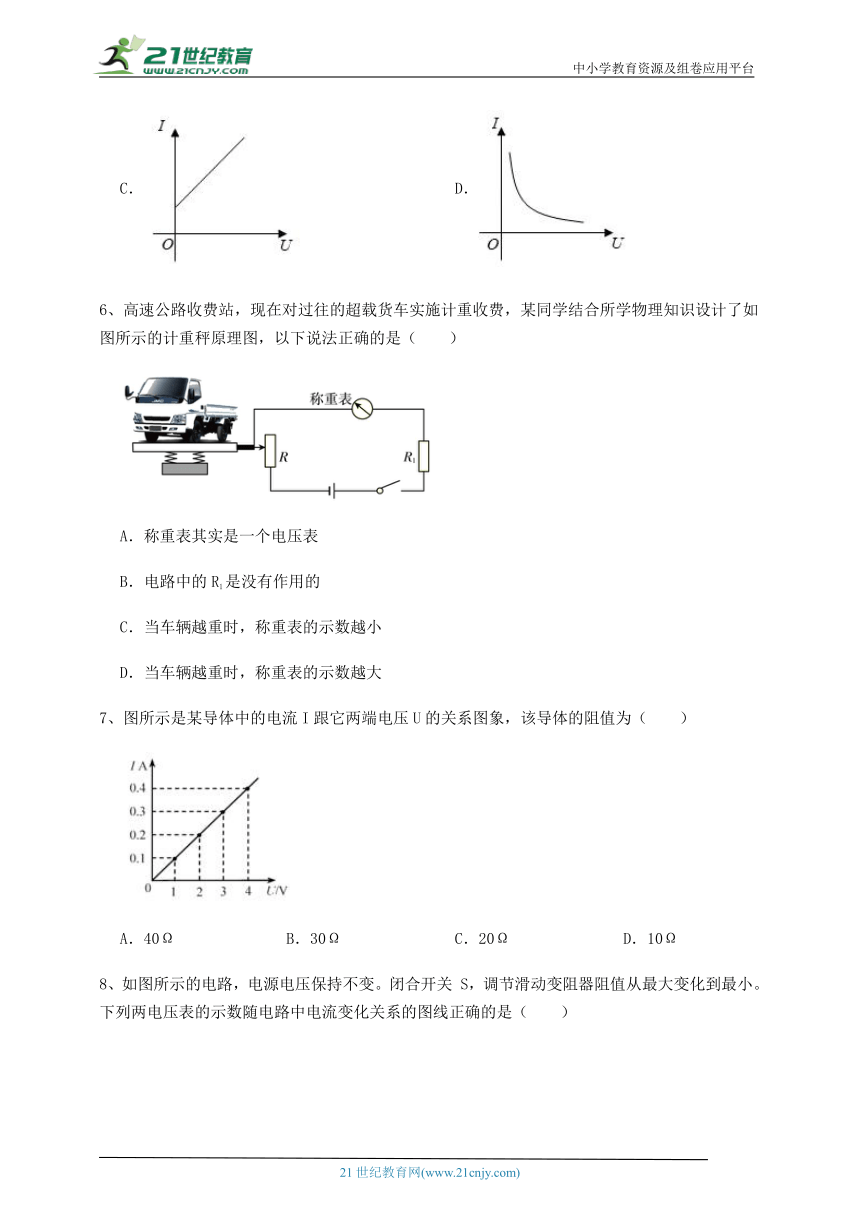

6、高速公路收费站，现在对过往的超载货车实施计重收费，某同学结合所学物理知识设计了如图所示的计重秤原理图，以下说法正确的是（　　）
A．称重表其实是一个电压表
B．电路中的R1是没有作用的
C．当车辆越重时，称重表的示数越小
D．当车辆越重时，称重表的示数越大
7、图所示是某导体中的电流I跟它两端电压U的关系图象，该导体的阻值为（　　）
A．40Ω B．30Ω C．20Ω D．10Ω

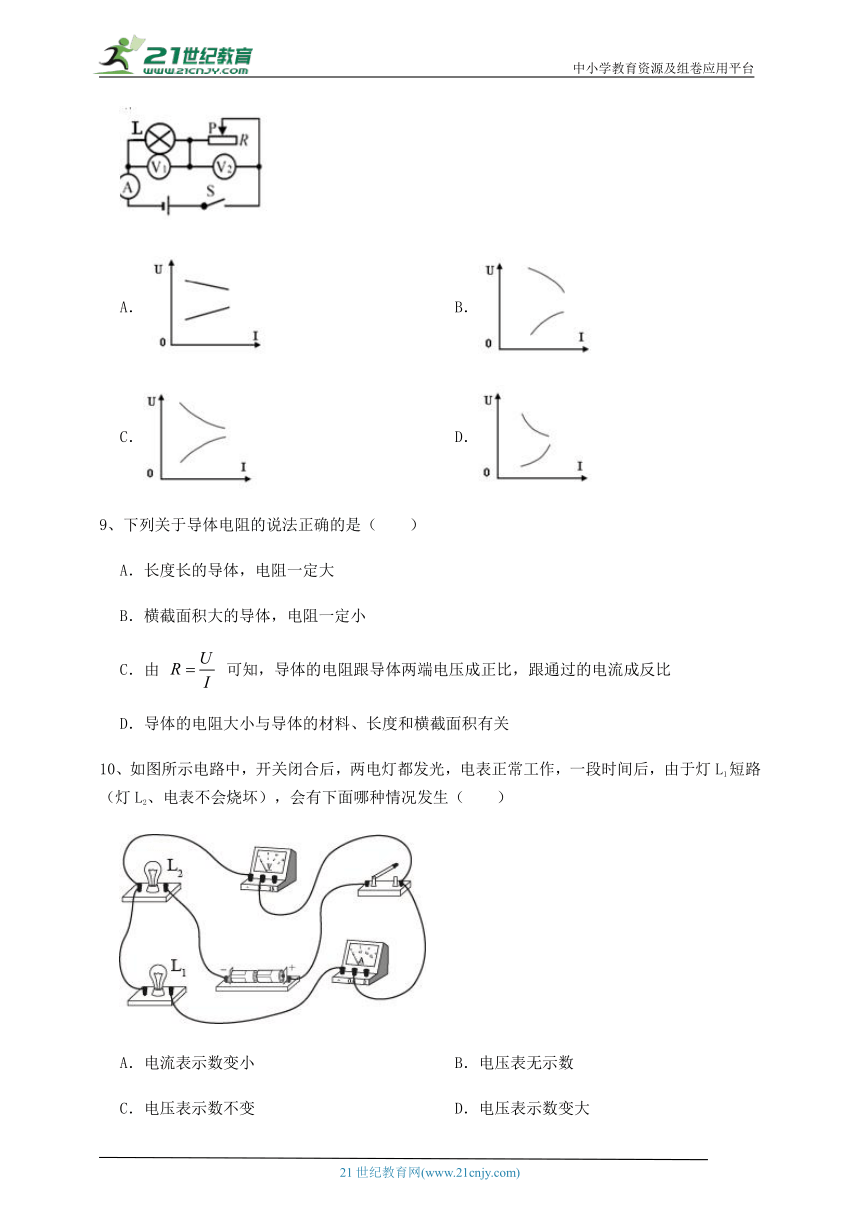

8、如图所示的电路，电源电压保持不变。闭合开关 S，调节滑动变阻器阻值从最大变化到最小。下列两电压表的示数随电路中电流变化关系的图线正确的是（　　）
A． B．
C． D．
9、下列关于导体电阻的说法正确的是（　　）
A．长度长的导体，电阻一定大
B．横截面积大的导体，电阻一定小
C．由 可知，导体的电阻跟导体两端电压成正比，跟通过的电流成反比
D．导体的电阻大小与导体的材料、长度和横截面积有关
10、如图所示电路中，开关闭合后，两电灯都发光，电表正常工作，一段时间后，由于灯L1短路（灯L2、电表不会烧坏），会有下面哪种情况发生（　　）
A．电流表示数变小 B．电压表无示数
C．电压表示数不变 D．电压表示数变大

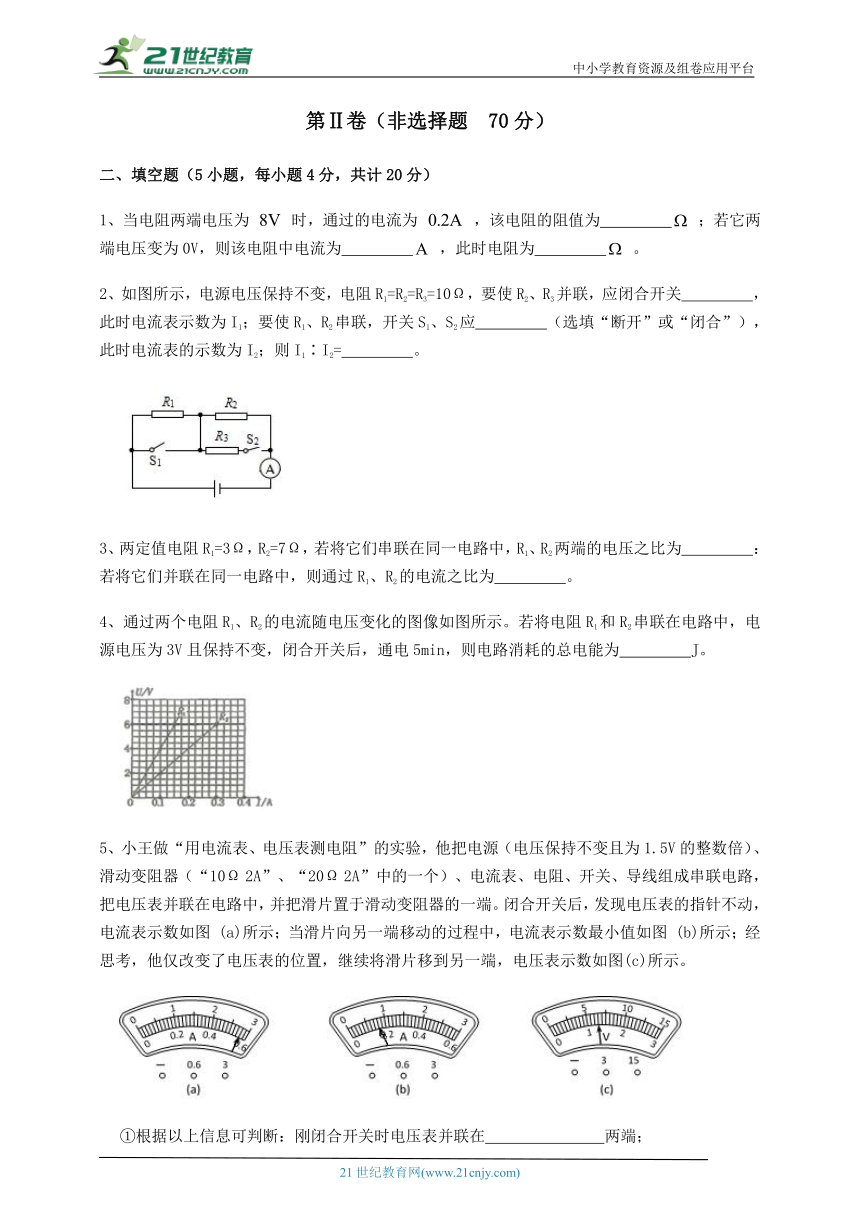

第Ⅱ卷（非选择题 70分）
二、填空题（5小题，每小题4分，共计20分）
1、当电阻两端电压为 时，通过的电流为 ，该电阻的阻值为　 　 ；若它两端电压变为0V，则该电阻中电流为　 　 ，此时电阻为　 　 。
2、如图所示，电源电压保持不变，电阻R1=R2=R3=10Ω，要使R2、R3并联，应闭合开关　 　，此时电流表示数为I1；要使R1、R2串联，开关S1、S2应　 　（选填“断开”或“闭合”），此时电流表的示数为I2；则I1∶I2=　 　。
3、两定值电阻R1=3Ω，R2=7Ω，若将它们串联在同一电路中，R1、R2两端的电压之比为　 　：若将它们并联在同一电路中，则通过R1、R2的电流之比为　 　。
4、通过两个电阻R1、R2的电流随电压变化的图像如图所示。若将电阻R1和R2串联在电路中，电源电压为3V且保持不变，闭合开关后，通电5min，则电路消耗的总电能为　 　J。
5、小王做“用电流表、电压表测电阻”的实验，他把电源（电压保持不变且为1.5V的整数倍）、滑动变阻器（“10Ω 2A”、“20Ω 2A”中的一个）、电流表、电阻、开关、导线组成串联电路，把电压表并联在电路中，并把滑片置于滑动变阻器的一端。闭合开关后，发现电压表的指针不动，电流表示数如图 (a)所示；当滑片向另一端移动的过程中，电流表示数最小值如图 (b)所示；经思考，他仅改变了电压表的位置，继续将滑片移到另一端，电压表示数如图(c)所示。
①根据以上信息可判断：刚闭合开关时电压表并联在　 　两端；
②请判断图(a)中电流表的示数，并写出理由；　 　
③请通过计算说明滑动变阻器的规格　 　及电源电压U；　 　
④待测电阻的阻值为　 　欧。(计算电阻时，精确到0.1欧)
三、计算题（5小题，每小题8分，共计40分）
1、电压表既是测量仪表，也是一个接入电路中的特殊电阻，在实际计算中，可以把电压表看作一个可显示其两端电压的电阻（如图甲所示）。为了测量电压表的电阻值，某同学设计出如图乙所示的电路，电源电压保持不变，电压表V1和电压表V2的量程均为0~3V，分度值均为0.1V，定值电阻R0的阻值为3kΩ。
（1）闭合开关S后，调节变阻器使电压表V2的示数为2.5V，电压表V1的示数为1.5V，则电压表V1的电阻值为多大？
（2）上述电路中，若将R0更换为10Ω的定值电阻，闭合开关S后，再次调节变阻器使电压表V2的示数为2.5V，此时能否测出V1表的内阻？请通过计算说明。
2、如图所示，电源电压为9V，闭合开关，当滑动变阻器滑片移动到最右端时，测得滑动变阻器两端的电压恰好是电阻R1的两倍即U2=2U1，此时电流表示数是0.1A，求：
（1）滑动变阻器R2的最大阻值。
（2）当滑动变阻器的滑片移动到最左端时，电流表的示数。
（3）断开开关后，电阻R1的阻值。
3、如图所示，R2=4Ω，电流表A2示数为6A，电流表A1示数为4A。
（1）求通过电阻R2的电流；
（2）求电源的电压U；
（3）求电阻的R1阻值。
4、如图所示的电路中，电源电压不变，灯 标有“ ”字样。当开关 闭合时，灯 正常发光，电流表的示数为 。求：
（1）灯 正常发光时的阻值；
（2）在20秒内，电流通过电阻 所做的功。
5、实际测量中所使用的电流表和电压表是由小量程电流表改装而成的一只小量程电流表满偏电流Ig=3mA，内电阻为Rg=100Ω．将小量程电流表与两定值电阻R1、R2按图乙的电路图连接起来，已知R1=0.5Ω，R2=24.5Ω，S是一只单刀双掷开关．
（1）计算小量程电流表满偏时两端的电压Ug．
（2）将S与接线柱b端相连，此时虚线框内的部分相当于一个电流表，计算其最大量程I．
（3）将S与接线柱c端相连，此时虚线框内的部分相当于一个电压表，计算其最大量程U．
四、实验探究（1小题，每小题10分，共计10分）
1、在探究“电流与电压、电阻的关系”的实验中，小北设计了如图甲所示的电路图，并选取了如下实验器材：电源（电压恒为6V）、电流表、电压表各一只，一个开关，五个定值电阻（分别为5Ω、10Ω、15Ω、20Ω、25Ω），滑动变阻器 （20Ω，1A），一个小灯泡，导线若干。
（一）探究电流与电压的关系
（1）图乙是按甲电路图连接的实物电路，其中有一根导线连接与甲电路图不相符，请将此导线画“×”，并用笔画线代替导线将电路改正。
（2）正确连接电路后在实验过程中，小北调节滑动变阻器使电压表的示数为1V，记录此时电流表的示数，接着他向　 　（选填“左”或“右”）移动滑动变阻器的滑片，使电压表的示数增大为2V，记录此时电流表的示数；继续移动滑动变阻器的滑片，使电压表的示数为3V，记录此时电流表的示数。小北分析所测数据，得出结论：在电阻一定时，通过导体的电流与导体两端的电压成　 　。
（3）小北将定值电阻换成了小灯泡，探究通过小灯泡的电流与其两端电压的关系。小北根据实验测得的数据，绘制出小灯泡的I-U图象应与图丙中图象　 　（选填“a”“b”或“c”）相似，原因是　 　。
（4）（二）探究电流与电阻的关系
小北的实验数据记录如表，其中序号为　 　的实验数据有错误，造成该错误的可能原因为滑动变电阻器接入电路的阻值偏　 　（选填“大”或“小”）。
（5）为了完成序号为5的实验，需要在电路中串联一个定值电阻的阻值是______。
序号 1 2 3 4 5
电阻R/Ω 5 10 15 20 25
电流I/A 0.6 0.3 0.2 0.2 0.12
A．5Ω B．10Ω C．20Ω D．以上都可以
-参考答案-
一、单选题
1、【答案】C
【解析】【解答】BC．图甲知，两电阻串联，由串联电路的电流特点知， ，由欧姆定律知，
因为 ，所以
由图乙知，两电阻并联，由并联电路的电压特点知， ，通过两电阻的电流
因为 ，所以
图乙中A、D点在干路上，B和C分别在R2和R1支路上，所以
B不符合题意，C符合题意；
AD．由并联电路特点知
A D不符合题意。
故答案为：C。
【分析】理清元件的连接方式，根据串联电路电流特点和欧姆定律判断两电阻的大小关系，再根据并联电路的电压特点和欧姆定律判断通过它们的电流关系。
2、【答案】C
【解析】【解答】电阻是导体本身的一种性质，只与长度、横截面积、材料、温度有关，与电流、电压无关，公式可以通过电压与电流的比值计算电阻大小，ABD不符合题意，C符合题意。
故答案为：C。
【分析】决定电阻大小的因素：导体的电阻是导体本身的一种性质，它的大小决定于导体的材料、长度、横截面积和温度。（电阻与加在导体两端的电压和通过的电流无关）
3、【答案】A
【解析】【解答】探究“电流与电阻的关系”实验中应控制电阻两端的电压即电压表的示数不变，因为串联电路中总电压等于各分电压之和，所以滑动变阻器两端的电压U滑=U-UR=3V-2V=1V
因为串联电路中各处的电流相等，所以根据欧姆定律可得
当滑动变阻器接入电路中的电阻为10Ω时，定值电阻的最大阻值Rmax=2R滑max=2×10Ω=20Ω
即定值电阻的最大阻值不能超过20Ω，结合选项可知，A符合题意，BCD不符合题意。
故答案为：A。
【分析】根据串联电路电压规律，计算分压，利用电压和电流的比值， 计算电阻大小。
4、【答案】C
【解析】【解答】AB．如图甲所示，两电阻串联，故电流相等电流为
作一条垂直于电流轴的垂线，根据图像可知，当电流相等时， a的电压大于b的电压，即 U1>U2；如图乙所示，两电阻并联， 电压相等，故 U3=U4，作一条垂直于电压轴的垂直，表示电压相同时，b的电流大于a的电流，即I3小于I4；由于甲电路与乙电路相比，甲是两电阻串联，总电阻最大，电流最小，故电流关系为
AB不符合题意；
CD．两电阻并联时，电压为电源电压，是最大的，故电压关系是
C符合题意；D不符合题意。
故答案为：C。
【分析】理清元件的连接方式及电表的测量对象，根据串联电路电流的规律结合甲图分析；由并联电路电压的规律，结合图乙分析。
5、【答案】A
【解析】【解答】在电阻一定的情况下，通过导体的电流与导体两端的电压成正比，所以导体的I﹣U关系图象是一条过原点的斜向上的射线，A符合题意、BCD不符合题意。
故答案为：A。
【分析】在电阻一定的情况下，通过导体的电流与导体两端的电压成正比。
6、【答案】D
【解析】【解答】A．称重表和定值电阻及滑动变阻器是串联关系，因此，称重表其实是一个电流表，A不符合题意；
B．电路中R1的作用是限制电流，防止电流过大，起到保护电路的作用，B不符合题意；
CD．当车辆越重时，滑片向下滑，滑动变阻器电阻变小，电路中的电流变大，即称重表示数变大，C不符合题意，D符合题意。
故答案为：D。
【分析】在串联电路中，电阻变大，电路中的电流减小。
7、【答案】D
【解析】【解答】由图像知，通过该导体的电流与导体两端的电压成正比，说明导体的电阻不随温度变化而变化；由欧姆定律 可得，导体的电阻
故答案为：D。
【分析】利用电压和电流的比值计算电阻。
8、【答案】D
【解析】【解答】由电路图可知，灯泡L与滑动变阻器R串联，电压表V1测L两端的电压，电压表V2测R两端的电压，电流表测电路中的电流。假设灯泡灯丝的电阻不变，当调节变阻器的阻值从最大变化到最小时，电路中的总电阻变小，由 可知，电路中的电流变大，由U=IR可知，灯泡两端的电压变大，因串联电路中总电压等于各分电压之和，所以，滑动变阻器两端的电压变小。则选项中上面的图线为电压表V2的示数与电流表I的关系，下面的图线为电压表V1的示数与电流表I的关系。实际上灯泡灯丝的电阻随温度的升高而增大，因电路中的电流变大时，灯泡的实际功率变大，温度升高，其电阻变大，由U I图象中图线的斜率表示电阻可知，A选项中灯泡的电阻不变，BC中灯泡的电阻变小，D中灯泡的电阻变大。ABC不符合题意，D符合题意。
故答案为：D。
【分析】在串联电路中，总电压等于各用电器分压和；滑动变阻器的电阻变大，电路中的电流减小，分压变大。
9、【答案】D
【解析】【解答】ABD．导体的电阻与长度、横截面积以及材料均有关，长度长的导体，电阻不一定大，横截面积大的导体，电阻也不一定小，AB不符合题意，D符合题意；
C．导体的电阻与长度、横截面积以及材料均有关，与通过导体的电流以及导体两端的电压无关，C不符合题意。
故答案为：D。
【分析】导体的电阻与长度、横截面积以及材料均有关，与通过导体的电流以及导体两端的电压无关。
10、【答案】B
【解析】【解答】分析电路，灯L1、L2串联接入电路，电流表测该电路电流，电压表测L1两端电压。灯L1短路，电路中只有L2接入电路，电路总电阻变小，电源电压不变，由欧姆定律可知，电路电流变大，电流表示数变大；灯L1短路，电压表也被短路，故电压表示数为零。A、C、D不符合题意；B符合题意。
故答案为：B。
【分析】理清元件的连接方式及电表的测量对象，以此判断当L1短路后电流表、电压表的读数变化。
二、填空题
1、【答案】40；0；40
【解析】【解答】根据欧姆定律，该电阻的阻值为 若它两端的电压变为0V，没有电压不能形成电流，所以该电阻中的电流为0A。电阻是物体本身的一种属性，它的长度、横截面积和材料都没有改变，电阻大小不变仍为40Ω。
【分析】利用电压和电流的比值计算电阻；电阻和通过导体的电流、两端的电压无关。
2、【答案】S1、S2；断开；4∶1
【解析】【解答】如图所示，要使电阻R2、R3并联，则电流分别通过电阻R2、R3，则应闭合开关S1、S2，电阻R1处于短路状态；
要使R1、R2串联，电流从电源的正极流出依次经过R1、R2，则开关S1、S2都断开；
R2、R3并联时，电流表在干路上，则电流表的示数：，
R1、R2串联时，电流表测量串联电路中的电流，则电流表的示数：，
则有：。
【分析】各用电器并列连接是并联电路；用电器串联连接，是串联电路；根据电压和电阻的比值计算电流；根据并联电路各支路电流关系，计算总电流。
3、【答案】3:7；7:3
【解析】【解答】串联电路电流处处相等，若将它们串联在同一电路中，R1、R2两端的电压之比为 并联电路各支路两端的电压都等于电源电压，若将它们并联在同一电路中，则通过R1、R2的电流之比为
【分析】在串联电路中，分压比等于电阻比；并联电路中，电流比等于电阻反比。
4、【答案】45
【解析】【解答】由图象知道，当U1=U2=6V时，对应的电流I1=0.15A，I2=0.3A，由 知道，两电阻的阻值分别
若将电阻R1和R2串联在电源电压为3V的电路中，由 及串联电路的特点知道，电路的电流
由 知道，通电5min，则电路消耗的总电能
【分析】求解电流做功，利用公式W=UIt求解即可，U是用电器两端的电压，I是流过用电器的电流，t是用电器工作的时间。
5、【答案】滑动变阻器；若电流表量程为0~3A，则示数为2.8A，超出滑动变阻器允许通过的最大电流2A，因此电流表量程为0~0.6A，电流表的示数为0.56安；“20Ω 2A”；4.5V；8.1
【解析】【解答】闭合开关后，发现电压表的指针不动，即示数仍为零，由此可知电压表只能并联在滑动变阻器两端，且此时滑动变阻器接入电路的阻值为0；若电流表量程为0~3A，则示数为2.8A，超出滑动变阻器允许通过的最大电流2A，因此电流表量程为0~0.6A，电流表的示数为0.56安；由题意小王改变了电压表的位置可知，电压表此时测量待测电阻两端的电压，当电压表示数如图(c)所示，滑动变阻器的阻值全部接入电路，此时电路中的总电阻最大，由欧姆定律可知电流最小，最小电流如图 (b)所示为0.16A，根据串联电路电压的特点有： ，
当滑动变阻器取“10Ω 2A”时，电源电压为2.9V，不是1.5V的整数倍，不合题意；
当滑动变阻器取“20Ω 2A”时，电源电压为4.5V，是1.5V的整数倍，故所选滑动变阻器的规格“20Ω 2A”，电源电压为4.5V；电压测量待测电阻两端的电压，电压表示数如图(c)所示为1.3V，电路中的电流最小，最小电流如图 (b)所示为0.16A，根据欧姆定律可知，待测电阻阻值： 。
【分析】(1)闭合开关后，发现电压表的指针不动，即示数仍为零，据此判断；(2)根据滑动变阻器允许通过的最大电流值进行判断并读数；(3)由题意小王改变了电压表的位置可知，电压表此时测量待测电阻两端的电压，当电压表示数如图(c)所示，滑动变阻器的阻值全部接入电路，此时电路中的总电阻最大，由欧姆定律可知电流最小，根据串联电路电压的特点结合滑动变阻器的两种规格及电源电压保持不变且为1.5V的整数倍分析求解；(4)电压表示数如图(c)所示时电路中电流值最小，根据欧姆定律即可求出待测电阻阻值。
三、计算题
1、【答案】（1）解：由电路图知，R0与电压表V1串联，电压表V2测它们的总电压，由串联电路的特点知，定值电阻R0的两端电压是U0=UV2-UV1=2.5V-1.5V=1.0V
由欧姆定律得
根据串联电路的特点IV1=I0
由欧姆定律得
答：电压表V1的电阻值为4.5kΩ；
（2）R0更换为10Ω的定值电阻，调节变阻器使电压表V2的示数为2.5V时，R0所在电路中的电流为
此时电压表V1的示数U1=IRV1=0.00055A×4500Ω≈2.48V
两电表示数之差U2 U1=2.5V-2.48V=0.02V＜0.1V
两电表示数之差小于最小分度值0.1V，两表示数几乎相同，所以电压表V1电阻无法算出。
答：若将R0更换为10Ω的定值电阻，不能测出V1表的内阻。
【解析】【分析】 (1)、已知电源电压和电压表的电压，可以求出串联电路中定值电阻的电压，又根据公式求得电流，再根据公式求得电压表的电阻。
(2)、 将定值电阻换成小一些的阻值，通过计算观察两个电压表的示数差，如果示数差可以读出来，则可以更换电阻，反之则不能更换。
2、【答案】（1）解：闭合开关，当滑动变阻器滑片移动到最右端时，测得它两端的电压恰好是电阻R1的两倍即
根据串联电路电压的规律，电源电压
解得
变阻器的电压
滑动变阻的最大电阻
答：滑动变阻器的最大阻值为60Ω；
（2）解：由题（1）知，电阻的阻值为
当滑动变阻器的滑片移动到最左端时，电路中只有R1，两端电压为电源电压，电流表的示数即通过R1的电流
答：当滑动变阻器的滑片在最左端时，电流表的示数为0.3A；
（3）解：电阻是导体的一种性质，影响电阻大小的因素为导体的长度、横截面积、材料和温度，与其两端是否加电压及电压的大小无关，所以当断开开关后，虽然为电路为断路，但电阻R1的电阻大小不变，仍为30Ω。
答：断开开关后，定值电阻的阻值不变，仍为30Ω。
【解析】【分析】（1）在串联电路中，总电压等于各用电器电压和；利用电压和电流的比值计算电阻；
（2）利用分压和电流的比值计算电阻；利用电压和电阻的比值计算电流；
（3）电阻是导体的性质，和电压、电流的大小无关。
3、【答案】（1）解：由电路图可知， 与 并联，电流表 测 支路的电流，电流表 测干路电流。由电流表的示数可知，干路电流I=6A，通过 的电流 =4A，因并联电路中干路电流等于各支路电流之和，所以，通过电阻 的电流
答：通过电阻R2的电流是2A；
（2）解：因并联电路中各支路两端的电压相等，所以，由 可得，电源的电压
答：电源的电压为8V；
（3）解：电阻 的阻值
答：电阻的R1阻值为2Ω。
【解析】【分析】（1）并联电路中，干路电流等于各支路电流之和；
（2）利用电流和电阻的乘积计算电压；
（3）根据电压和电流的比值计算电阻。
4、【答案】（1）解：灯 正常发光时的阻值
（2）解：小灯泡正常发光时的电流
灯泡和电阻 并联，电流表测量干路中的电流，
通过 的电流
在20秒内，电流通过电阻 所做的功
【解析】【分析】 (1)、灯正常发光时候的电阻就用额定电压的平方除以额定电点功率。
(2)、求电流通过电阻R所做的功的时 候,并联电路中一定要注意用 R的电流,不要用成总电流。
5、【答案】（1）解：小量程电流表满偏时通过的电流Ig=3mA=0.003A，小量程电流表满偏时两端的电压：Ug=IgRg=0.003A×100Ω=0.3V
答：小量程电流表满偏时两端的电压为0.3V；
（2）解：将S与接线柱b端相连，G与R1并联，电流表的最大量程等于通过G和R1的最大电流之和，因并联电路中各支路两端的电压相等，所以，通过G的电流最大时，通过R1的电流：I1==0.6A，因并联电路中干路电流等于各支路电流之和，所以，电流表的最大量程：I=Ig+I1=0.003A+0.6A=0.603A≈0.6A；
答：将S与接线柱b端相连，此时虚线框内的部分相当于一个电流表，其最大量程为0.6A
（3）解：将S与接线柱c端相连时，G与R1并联后再与R2串联，电压表的量程等于并联部分的电压与R2两端的最大电压之和，由（2）可知，G与R1并联且通过G的电流最大时，并联部分的电压为Ug=0.3V，电路的总电流I=0.603A，因串联电路中各处的电流相等，所以，R2两端的电压：U2=IR2=0.603A×24.5Ω=14.7735V，电压表的量程：U=Ug+U2=14.7735V+0.3V＝15.0735V≈15V．
答：将S与接线柱c端相连，此时虚线框内的部分相当于一个电压表，其最大量程为15V．
【解析】【分析】（1）知道小量程电流表满偏时通过的电流以及内电阻，根据欧姆定律求出小量程电流表满偏时两端的电压。
（2）将S与接线柱b端相连，G与R1并联，电流表的最大量程等于通过G和R1的最大电流之和，根据并联电路的电压特点和欧姆定律求出通过R1的电流，根据并联电路的电流特点求出干路电流即为电流表的最大量程；
（3）将S与接线柱c端相连时，G与R1并联后再与R2串联，电压表的量程等于并联部分电压和R2两端的最大电压之和，由（2）可知G与R1并联且通过G的电流最大时并联部分的电压和电路的总电流，根据欧姆定律求出R2两端的电压，利用串联电路的电压特点求出电压表的量程。
四、实验探究
1、【答案】（1）
（2）右；正比
（3）c；灯泡电阻随温度的升高而增大
（4）4；小
（5）D
【解析】【解答】(1)滑片左移电阻应变大，所以应接右下接线柱。
(2)使电压表的示数增大为2V，根据串联分压规律可知，要减小变阻器电阻，所以滑片右移。随着电压增大电流也增大，所以结论为在电阻一定时，通过导体的电流与导体两端的电压成正比。
(3)灯的电阻随温度的变化而变化，温度越高电阻越大，所以斜率应该减小，故答案为：c。
(4)第4组电压为4V，其他均为3V，所以第4组错误，根据串联分压规律可知，可能是变阻器阻值偏小，所以定值电阻分压偏大。
(5)使用25Ω定值电阻时，定值电阻分压3V，另外3V由变阻器和另一电阻分，根据串联分压规律，变阻器和另一电阻阻值之和为25Ω，因为变阻器阻值最大20Ω，所以最少需要串5Ω电阻，故大于5欧姆即可，故答案为：D。
【分析】（1）滑动变阻器有四个接线柱，选择的接线柱应一上一下，结合题目要求选择相应的接线柱；
（2）定值电阻和滑动变阻器串联，电流相同，分得的电压与电阻成正比；探究电流与电压的关系，得到的结论是电阻一定时，电流和电压成正比；
（3）电阻的大小还与温度有关，一般来说，导体的温度越高，电阻越大；
（4）定值电阻和滑动变阻器串联，电流相同，分得的电压与电阻成正比，结合实验电阻的阻值、设定的电压和滑动变阻器的最大电阻求解串联电阻的阻值。
