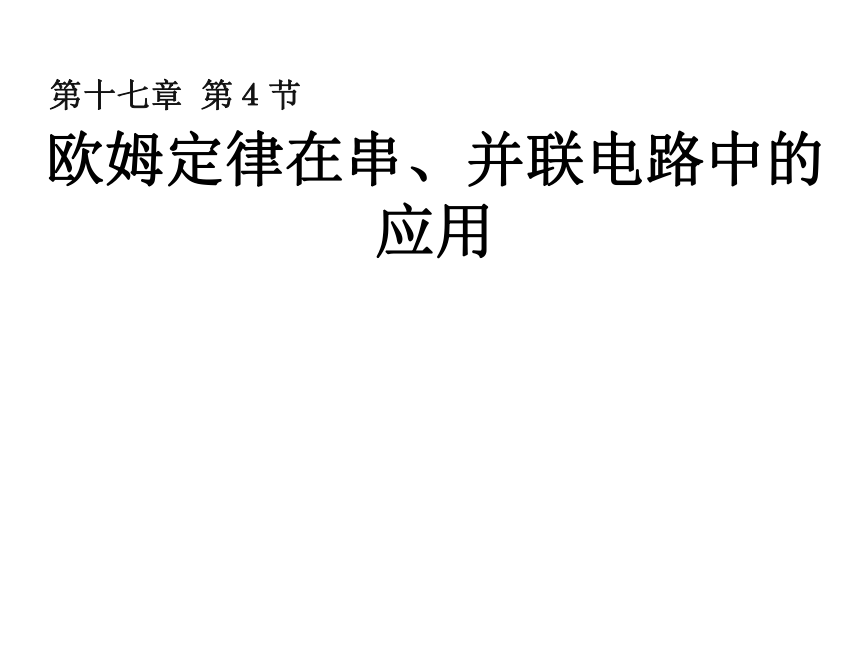

欧姆定律在串、并联电路中的应用
第十七章 第４节

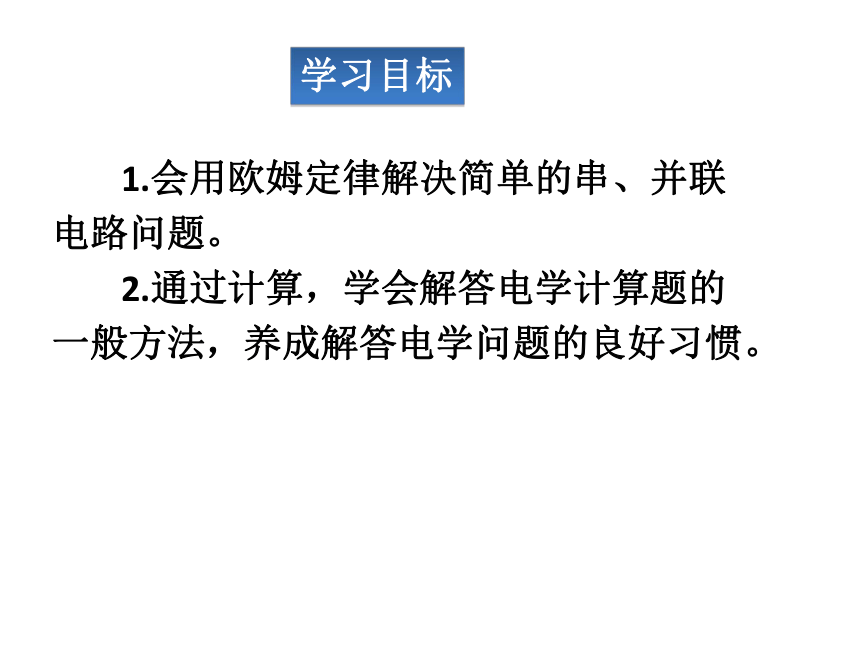

1.会用欧姆定律解决简单的串、并联
电路问题。
2.通过计算，学会解答电学计算题的
一般方法，养成解答电学问题的良好习惯。
学习目标

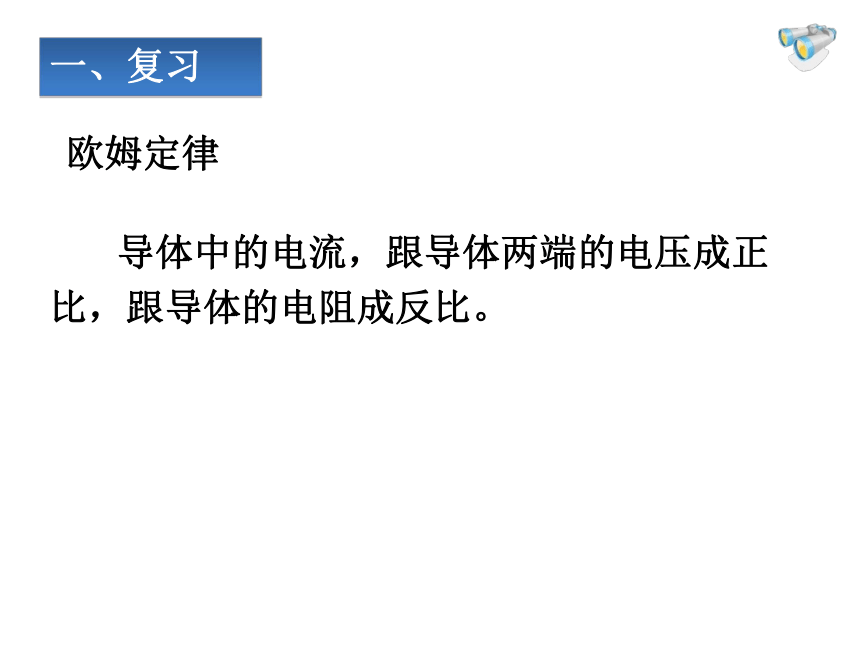

　　导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。
欧姆定律
一、复习
（1）I=I1=I2=…=In
（2）U=U1+U2+…+Un

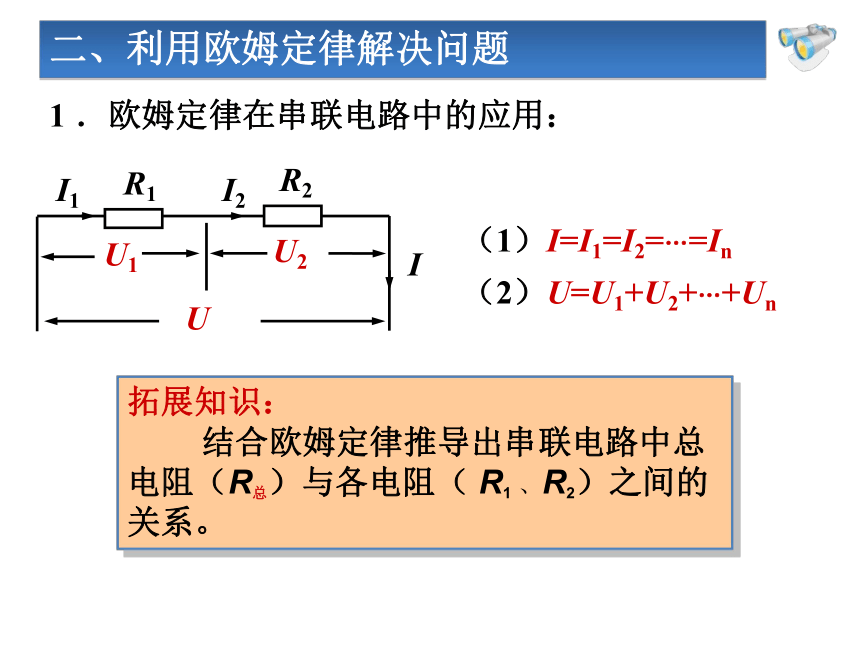

1 ．欧姆定律在串联电路中的应用：
R2
U
I
R1
U1
U2
I2
I1
拓展知识：
结合欧姆定律推导出串联电路中总电阻（R总）与各电阻（ R1 、R2）之间的关系。
二、利用欧姆定律解决问题
例题分析

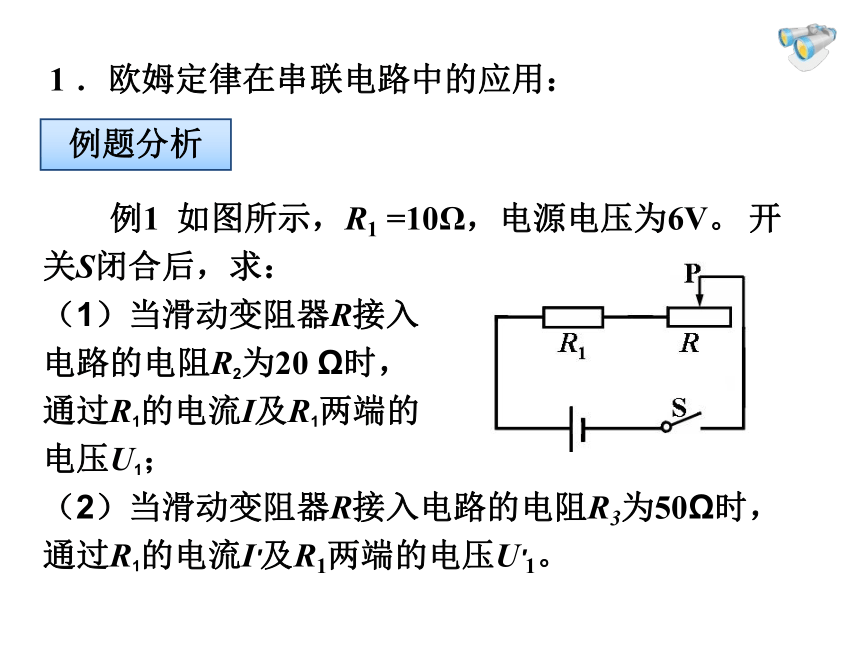

　　例1 如图所示，R1 =10Ω，电源电压为6V。 开关S闭合后，求：
（1）当滑动变阻器R接入
电路的电阻R2为20 Ω时，
通过R1的电流I及R1两端的
电压U1；
（2）当滑动变阻器R接入电路的电阻R3为50Ω时，通过R1的电流I′及R1两端的电压U′1。
1 ．欧姆定律在串联电路中的应用：

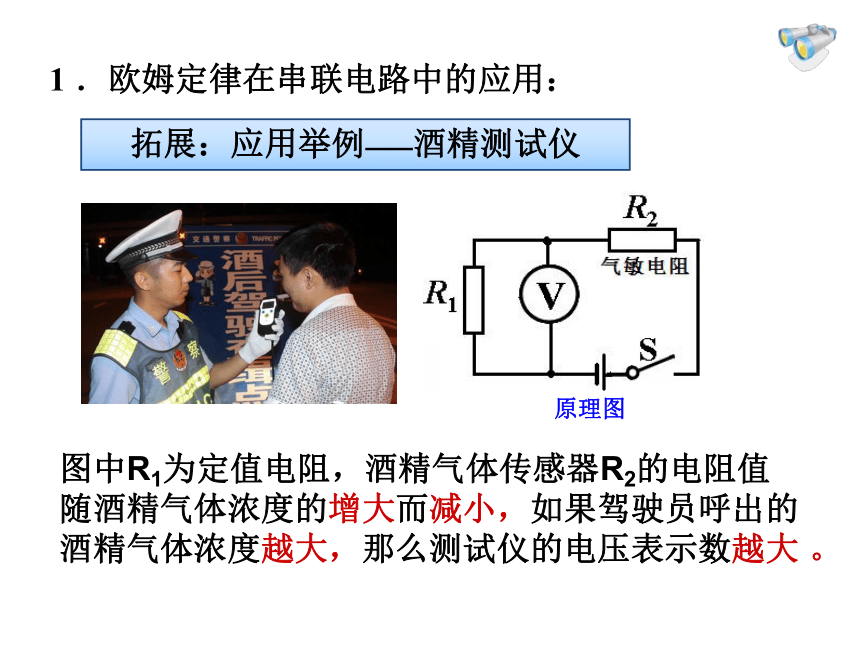

拓展：应用举例——酒精测试仪
1 ．欧姆定律在串联电路中的应用：
图中R1为定值电阻，酒精气体传感器R2的电阻值
随酒精气体浓度的增大而减小，如果驾驶员呼出的
酒精气体浓度越大，那么测试仪的电压表示数越大 。
原理图

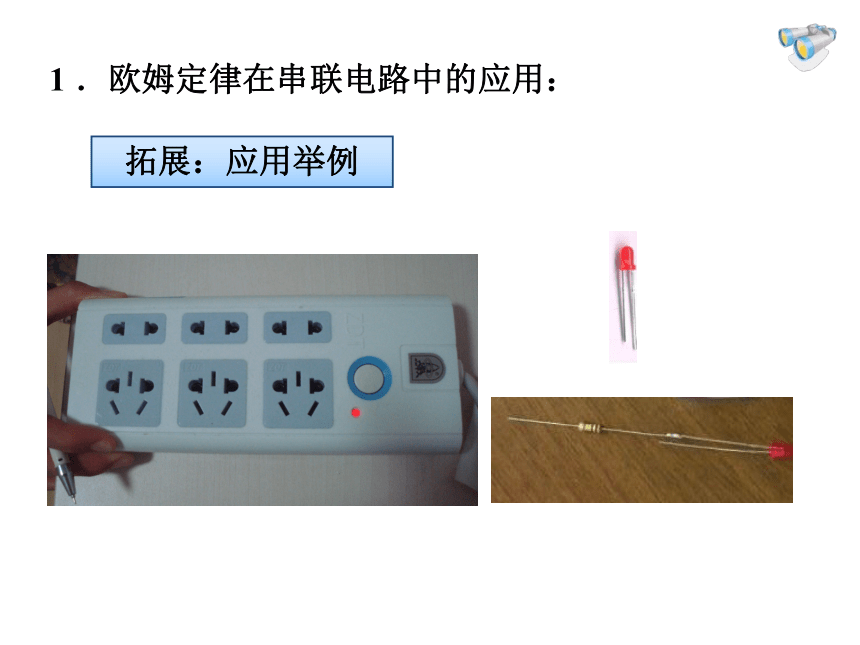

拓展：应用举例
1 ．欧姆定律在串联电路中的应用：
I1
I
I2
R2
R1
U
　　（1） I=I1+I2+…+In
　　（2） U=U1=U2=…=Un
2 ．欧姆定律在串联电路中的应用：
　　例2 如图所示，R1 =10Ω，电源电压为3 V。开关S闭合后，求：
（1）当滑动变阻器R接入电路的电阻R2为15Ω时，通过电阻R1 的电流I1和电路的总电流I、总电阻R总;
（2）当滑动变阻器R接入电路的电阻R3 为5Ω时，
通过电阻R1的电流I1 ′和电路的总电流I′。
　　利用欧姆定律解决串、并联电路问题要注意：
　　（1）根据题意分析各电路状态下电阻之间的连接方式，画出等效电路图。
　　（2）做好对应，各物理量的单位必须统一。
　　 （3）必要时加下角标，避免张冠李戴。
课堂小结
三、课上巩固
1.串联电路中通过某个电阻的电流或串联电路的电流等于 除以各分电阻之和，当串联电路中的一个电阻改变时，电路中的 及另一个电阻两端的电压都会随之改变。很多实际电路都利用了串联电路的这一特点。
三、课上巩固
2.当并联电路中的一个支路的电阻改变时，这个支路的电流会变化， 电流也会变化，但另一个支路的 和 都不变。家庭电路中，各用电器采用并联形式连接到电源上，就是利用了并联电路的这一特点。
1.某电路两端的电压为12V，接入一个电阻后，电路
中电流为0.6A，该电阻的阻值为___Ω，若保持电
压不变，要使电路中电流减小到0.4A，应__联一
个阻值为___Ω的电阻.
2.电阻器R1的阻值是4欧，R2的阻值是8欧，并联接入
电源电压为4伏的电路中 ，则总电流是___ 安过R2
的电流是___安。若想得到3安的总电流，那么将R2
换成一只__欧的电阻与R 1并联接入此电路.
20
串
10
当堂训练
0.5
1.5
2
3.将3欧和6欧的两个电阻串联起来，接在4.5伏的电源
上，则通过两电阻的电流分别为 ___安和___安，两
电阻上的电压分别为___伏和__伏.
4.电阻R1与R2的阻值之比为R1∶R2=3∶4，若将它们并
联后接入电路中 ，通过的电流之比为____；若将
其串联在电路中，两电阻的电压之比为_____.
5.在图下图所示的电路中，电源电压保持不变，闭合
开关S后，灯L1、L2发光.一
段时间后，其中一盏灯突然
熄灭，而电流表、电压表的
示数都不变，则产生这一现
象的原因 可能是( )
0.5
0.5
1.5
3
4:3
3:4
C
6.如图8-2-1所示的电路中，电源电压保持不变，当
开关S1闭合、S2断开时，电压表的示数是3 V，当
S1断开、S2闭合时，电压表的示数为4.5 V，则灯
泡L1和L2两 端的电压分别是 ( )
A. 3V和5.5V
B. 3V和1.5V
C. 1.5V和4.5V
D. 1.5V和3V
B
A.灯L1短路 B.灯L2短路
C.灯L1开路 D.灯L2开路
