人教版九年级物理上册 14.1热机 课件(共21张PPT)

(共21张PPT)
学前引导

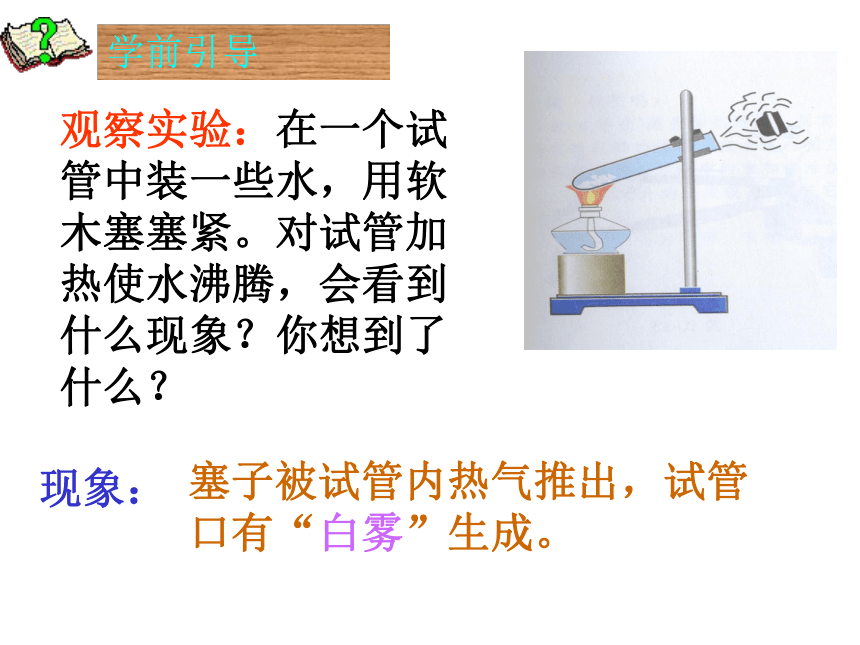

观察实验：在一个试管中装一些水，用软木塞塞紧。对试管加热使水沸腾，会看到什么现象？你想到了什么？
现象：
塞子被试管内热气推出，试管口有“白雾”生成。
你能说出在这一过程中能量如何转化呢？
学前引导
2、水蒸汽对活塞做功，又将内能转化成机械能，从而使活塞获得了动力。
1、酒精燃烧的化学能转化为水和水蒸汽的内能；
热机：把燃料燃烧时释放的内能转变为机械能的装置。
14.1 热 机
一、热机的种类：
蒸汽机
内燃机
喷气发动机
火箭等

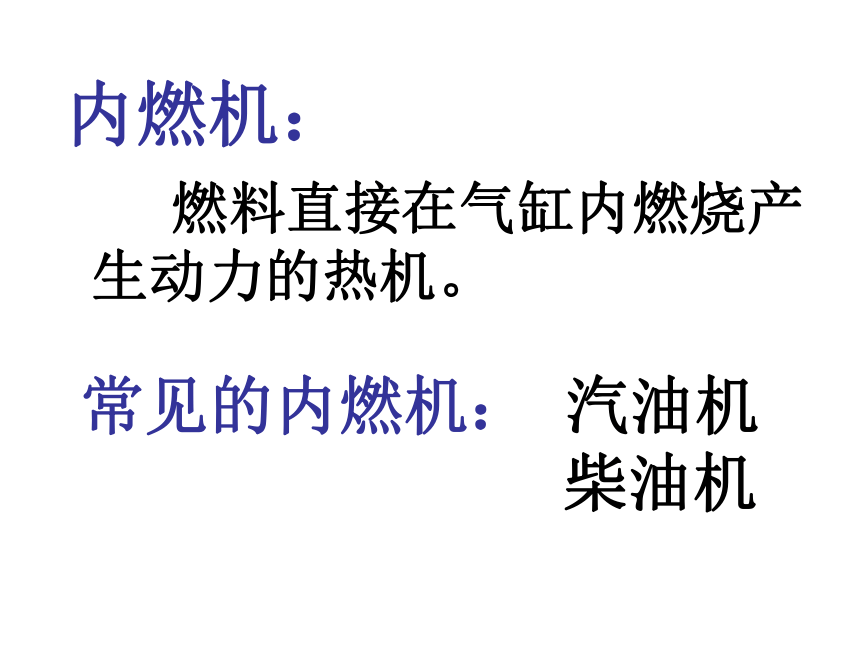

内燃机：
燃料直接在气缸内燃烧产生动力的热机。
常见的内燃机： 汽油机
柴油机

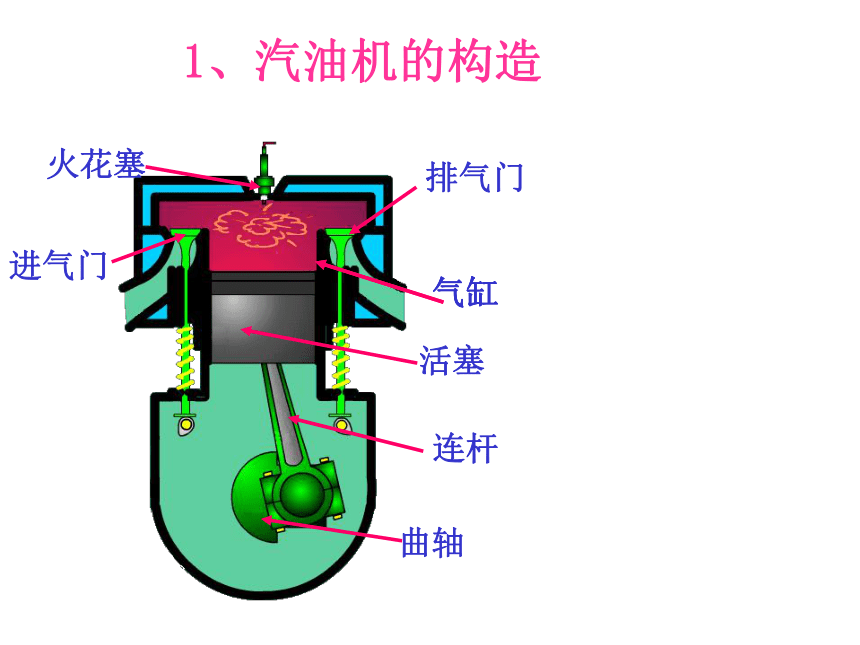

1、汽油机的构造
火花塞
气缸
进气门
活塞
连杆
排气门
曲轴
气缸

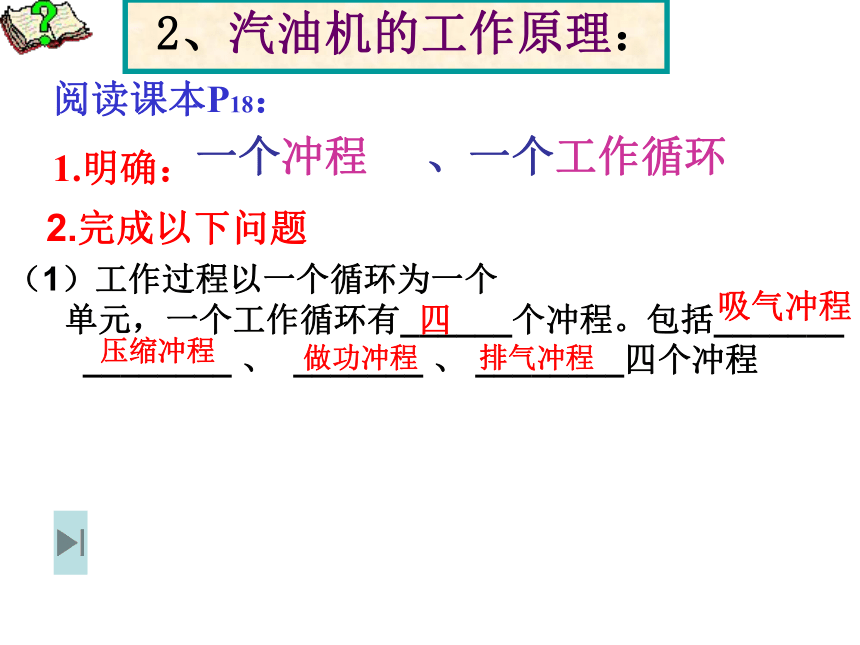

2、汽油机的工作原理：
阅读课本P18：
1.明确：
一个冲程
、一个工作循环
2.完成以下问题
（1）工作过程以一个循环为一个
单元，一个工作循环有______个冲程。包括_______
________ 、 _______ 、 ________四个冲程
四
吸气冲程
压缩冲程
做功冲程
排气冲程

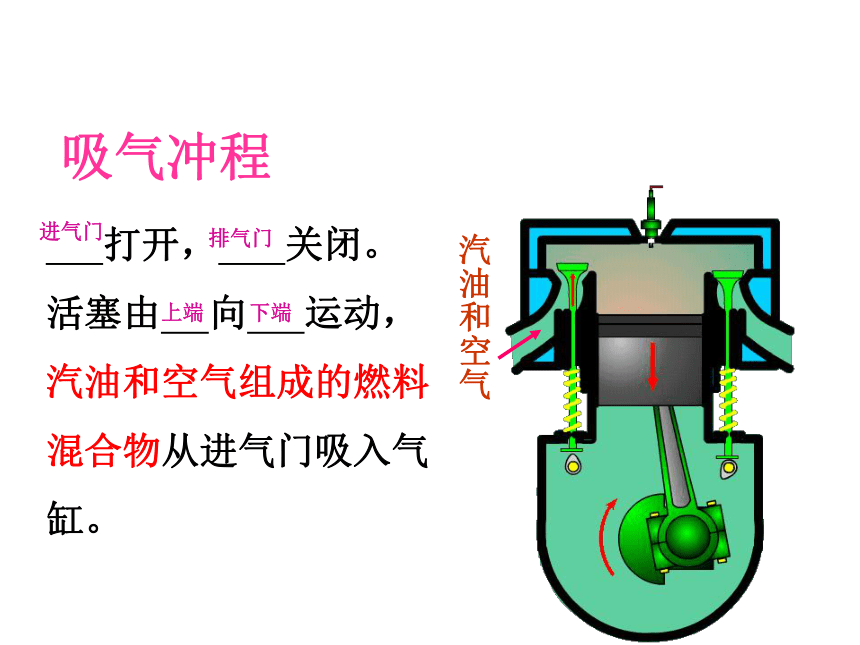

吸气冲程
汽油和空气
打开， 关闭。活塞由 向 运动，汽油和空气组成的燃料混合物从进气门吸入气缸。
进气门
排气门
上端
下端

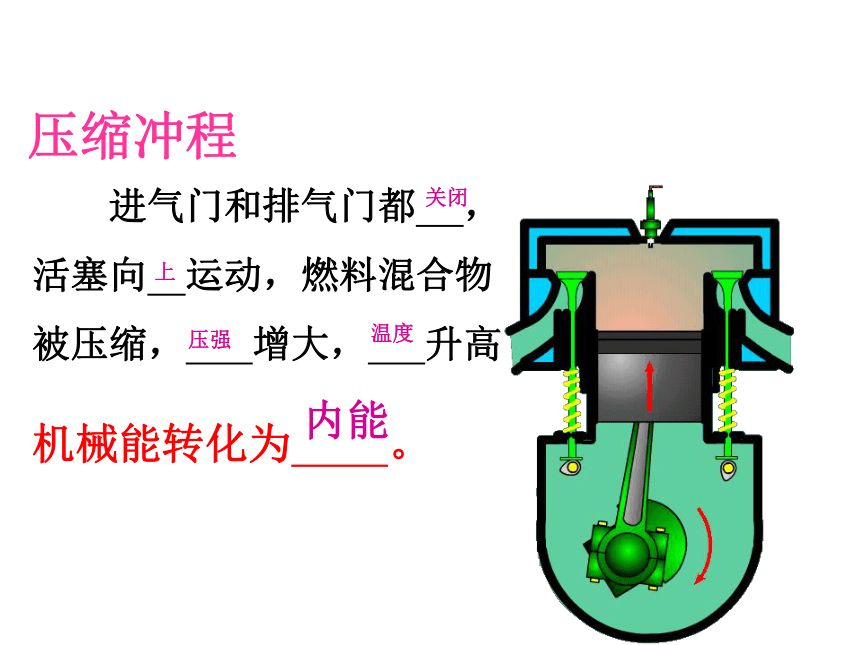

压缩冲程
进气门和排气门都 ，活塞向 运动，燃料混合物被压缩， 增大， 升高
机械能转化为 。
关闭
上
压强
温度
内能
做功冲程
在压缩冲程末尾， 产生电火花，使燃料猛烈燃烧，产生高温高压的燃气，推动活塞 运动，并通过连杆带动曲轴转动。内能转化为 。
火花塞
向下
机械能
排气冲程
燃烧后的废气
关闭， 打开，活塞 运动，把废气排出气缸。
进气门
排气门
向上
⑴、在四个冲程中，只有做功冲程对外做功，其它三个冲程称为辅助冲程，要靠飞轮的惯性来完成。
⑵、把四个冲程称为一个工作循环。
⑶、一个工作循环活塞往复运动两次，曲轴转动两转，对外做一次功，飞轮转动两圈。
规律 ：
(1)汽油机的构造
火花塞
气缸
进气门
活塞
连杆
排气门
曲轴
(2)柴油机的构造
排气门
进气门
喷油嘴
3、对比汽油机，认识柴油机：
1．基本构造和主要部件的作用相似。
2 ．每个工件循环都经历四个冲程：吸气冲程、压缩冲程、做功冲程、排气冲程。
3 ．四个冲程中，只有做功冲程对外做功，其余三个冲程靠飞轮惯性完成。
4 ．一个工作循环中，活塞往复两次，飞轮转动两周，做功一次。
相同点
不同点
1．构造不同：汽油机气缸顶有火花塞，而柴油机气缸顶部有喷油嘴。
2 ．燃料不同：汽油机的燃料是汽油，而柴油机的燃料是柴油。
3 ．吸气不同：汽油机吸进汽油和空气的混合气体，柴油机只吸进空气。
4 ．点火不同：汽油机属点燃式点火，柴油机属压燃式点火。
4、汽油机和柴油机的优缺点及应用：
（1）柴油机的压缩程度比汽油机更高，柴油机的效率比汽油机的高，可以输出更大的功率；柴油机气缸因为要承受较大的压力而做得较为牢固笨重，一般用钢板，铁板等材料制成，而汽油机机体相对较轻。
（2）汽油机机体较轻，主要应用于中小型汽车、摩托车、飞机等；柴油机主要应用于载重汽车、拖拉机、火车、轮船等。
1、汽油机的一个工作循环是排气,吸气,压缩,_______这四个冲程组成的,其中能将机械能转化为内能的冲程是_________冲程。
2、汽油机吸入气缸的物质是: ( )
A.汽油 B.空气 C.汽油与空气混合物 D.柴油
3、克服摩擦力做功，或压缩气体做功而使物体的内能增加，这时是将_________能转化为_________能。气体膨胀对外做功使物体的内能减少，这时是将_________能转化为_________能。
达标练习
做功
压缩
机械能
内能
内能
机械
C
4.一个工作循环有 个冲程，飞轮转动 周，对外做功 次，活塞往复运动 次，其他冲程靠飞轮的＿＿＿＿完成。
四
二
一
二
达标练习
惯性
5.如图1表示内燃机工作循环中的一个冲程，从气门的启闭和活塞的运动可判断这
是 冲程。
吸气
总结：
我的收获：
我的疑惑：
