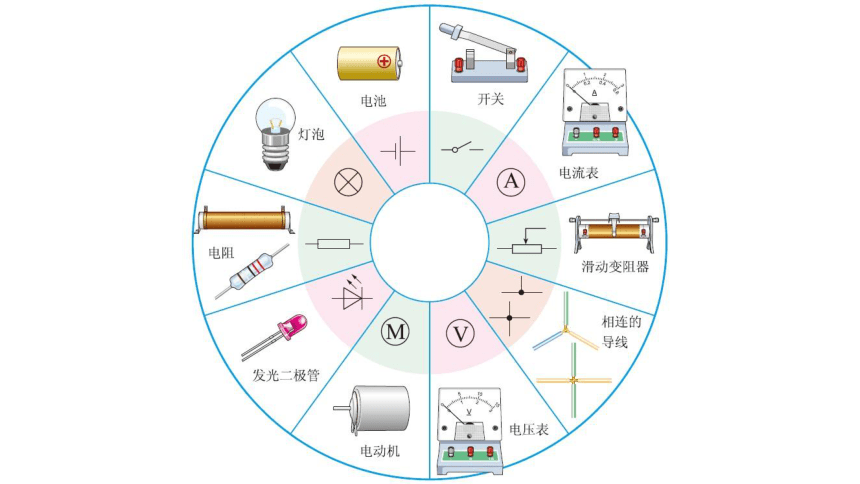

电流和电路

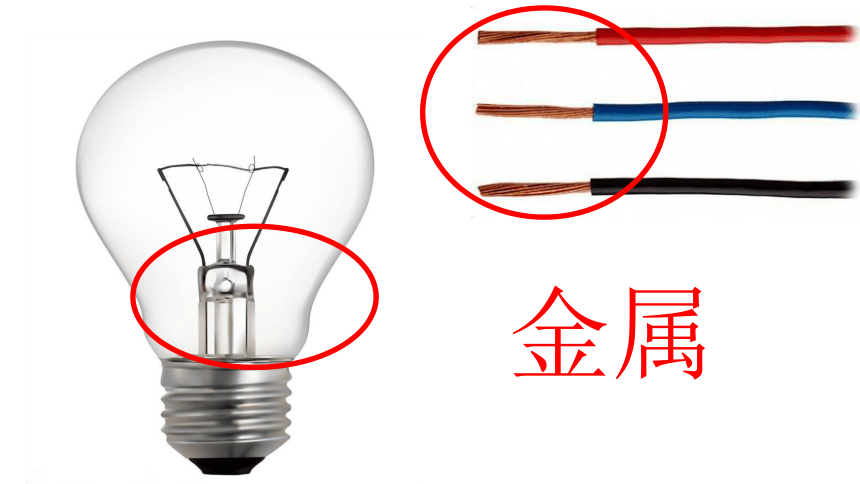

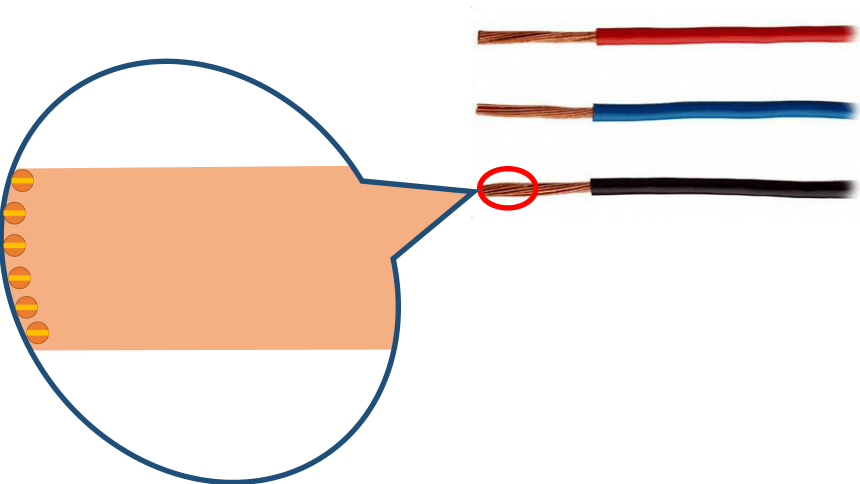

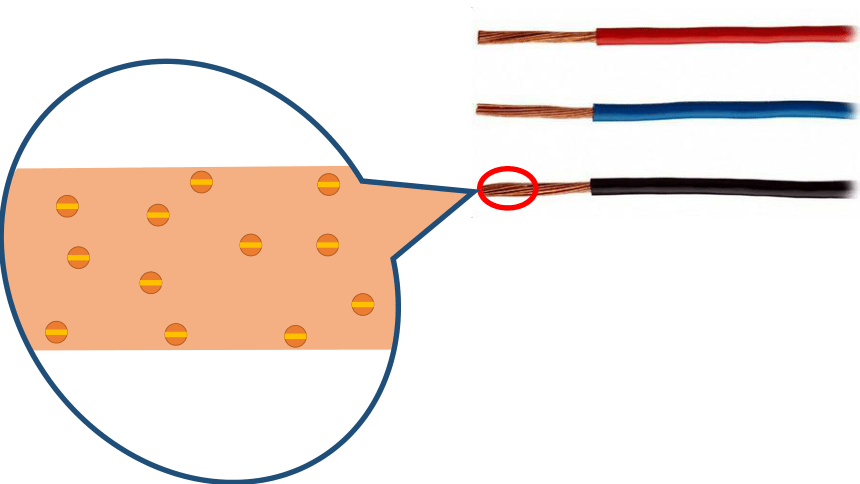

金属

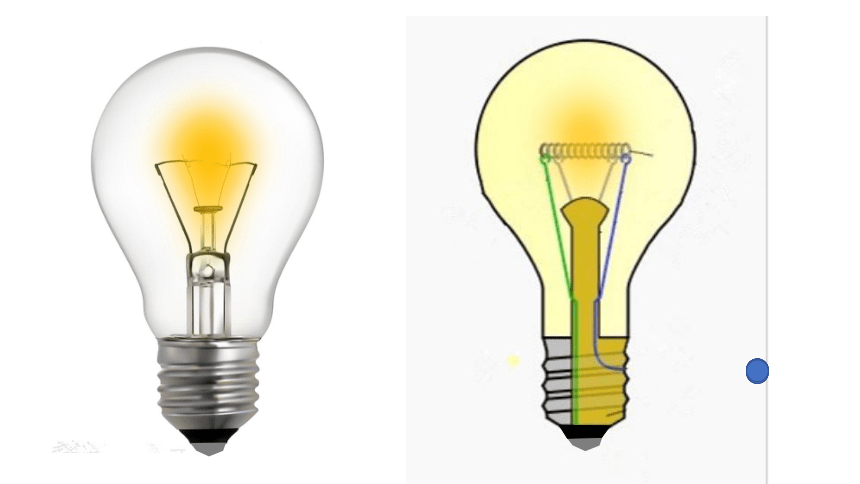

灯丝
金属
支架
金属螺纹壳
绝缘层
金属触头

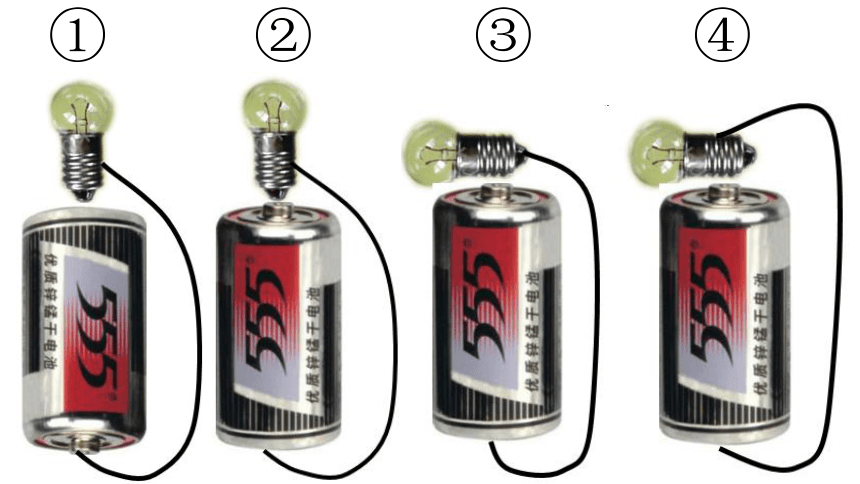

① ② ③ ④
1
2
1
2
1
2
1
2
1
2
1
2
考点三
串联和并联
逐个顺次
一
不能
1.串联电路：把电路元件____________连接起来的电路.
(1)特点：电流路径只有______条，无干路和支路之分.各用
电器______独立工作，一个用电器因断路停止工作，另一个用
电器也不能工作.开关控制________电路，控制作用与位置无关.
(2)串联电路的电流规律：________________________.表达
式：I＝I1＝I2.
整个
串联电路中的电流处处相等
并列
两条或两条以上
仍能
整个
2.并联电路：把电路元件________地连接起来的电路.
(1)特点：电流路径有_______________，有干路和支路之
分.各用电器之间互不影响，一个用电器因断路停止工作，另
一个用电器________工作.干路中的开关控制________电路，
支路中的开关控制它所在的支路.
(2)并联电路的电流规律：____________________________
___________________.表达式：I＝I1＋I2.
并联电路干路上的电流等于
各支路的电流之和
串联电路和并联电路
方法技巧：串、并联电路的识别方法
1.定义法：如果电路元件是一个接一个地首尾相连则为串联；
如果电路元件是两两并列连接在电源两端则为并联.
2.电流法：从电源正极开始沿电流方向观察，如果经过所
有元件，无分支到达电源负极，则为串联；如果有分支，则为
并联.
3.断路法：取下一个用电器，如果所有的用电器都不能工
作则可能为串联，如果其他用电器还能工作则为并联.
电路图和实物图
方法技巧：
画电路图的一般方法
(1)看懂电路图，确定用电器的连接方式，确定开关控制的
元件.
(2)从电源正极按电流路径顺序逐个将元件符号画在草稿
纸上，最后接到电源负极.
(3)将草图整理，图形画成横平竖直的矩形.
例 1：如图 4-1-5 所示电路，
图 4-1-5
(1)若要使 R1、R2 并联，则(
A.只闭合 S1
C.只闭合 S1、S2
)
B.只闭合 S2
D.只闭合 S1、S3
)
(2)若要使 R1 与 R2 串联，则(
A.只闭合 S1
B.只闭合 S3
C.只闭合 S1、S2
D.只闭合 S1、S3
答案：(1)C (2)B
考点 2
串、并联电路
2.(2016 年自贡)在下列各图所示的四个电路中，哪个电
)
B
D
路的三个电灯是并联的(
A
C
答案：C
例2.根据图15.5-5甲所示的电路图，在图15.5-5乙的实物图上用笔画出连接。在闭合开关后，如果电流表A1的示数为0.5A，电流表A2的示数为0.3A，则通过小灯泡L1、L2的电流分别是多少安？
解：从图可知，电流表A2测量的是小灯泡L1中的电流，
所以小灯泡L1中的电流是0.3A。又因为L1和L2并联，
电流表A1测量的是干路电流为0.5A，根据并联电路电流规律：
I总=I1+I2，所以I2=I总-I1=0.5A-0.3A=0.2A
甲
乙
练习：如图将开关闭合后，电流表A1的示数为0.3A，
通过小灯泡L1的电流是多少安？电流表A2的示数是多少安？
解:因为L1和L2是串联电路,根据串联电路电流规律,电流处
处相等.所以通过L1的电流是0.3A,电流表A2的示数也是0.3A
