(共23张PPT)
串联和并联
画电路图
实物图
S
L1
L2
电路图




︿
︿

〈〉

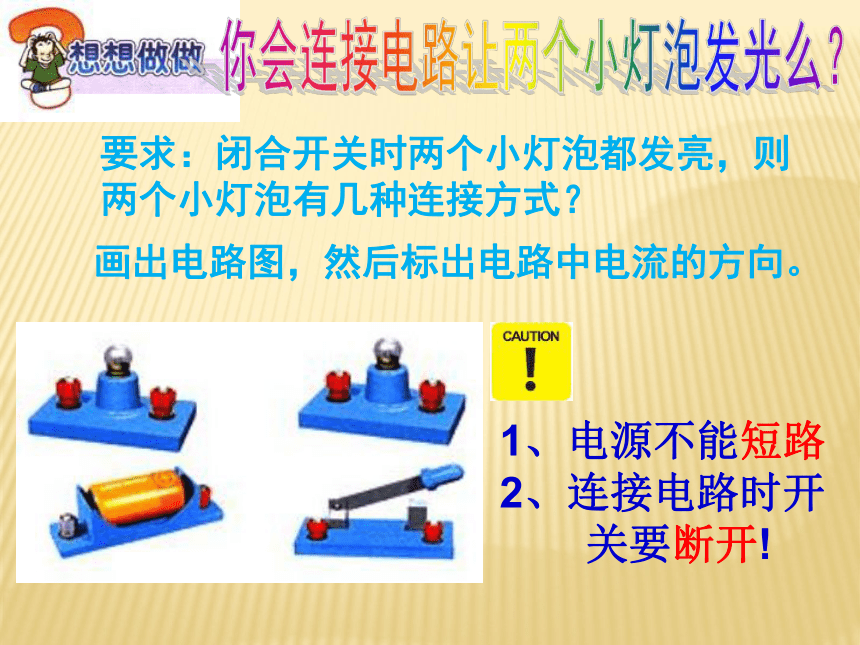

1、电源不能短路
2、连接电路时开 关要断开!
要求:闭合开关时两个小灯泡都发亮,则
两个小灯泡有几种连接方式?
画出电路图,然后标出电路中电流的方向。

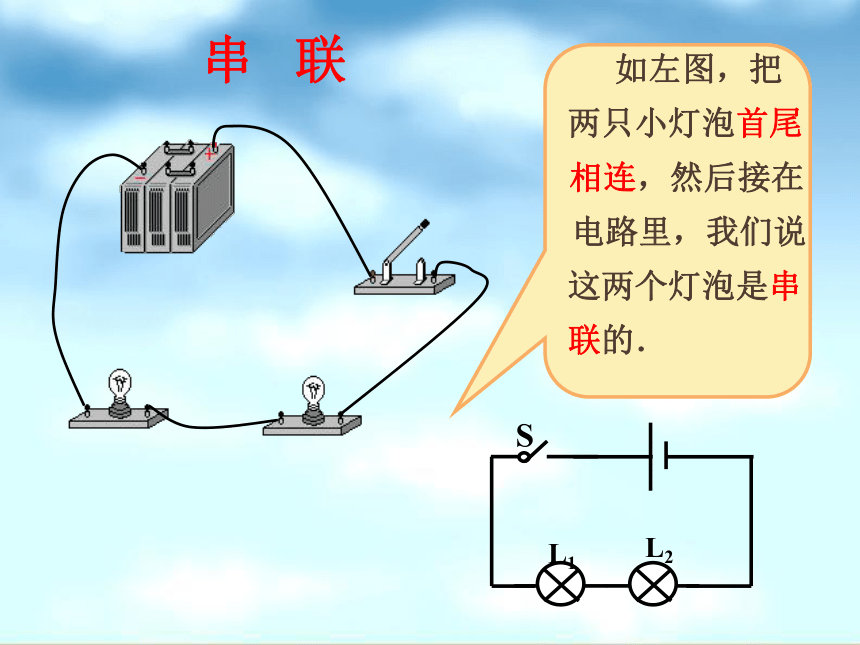

串 联
如左图,把
两只小灯泡首尾
相连,然后接在
电路里,我们说
这两个灯泡是串
联的.
S
L1
L2
S
L1
L2

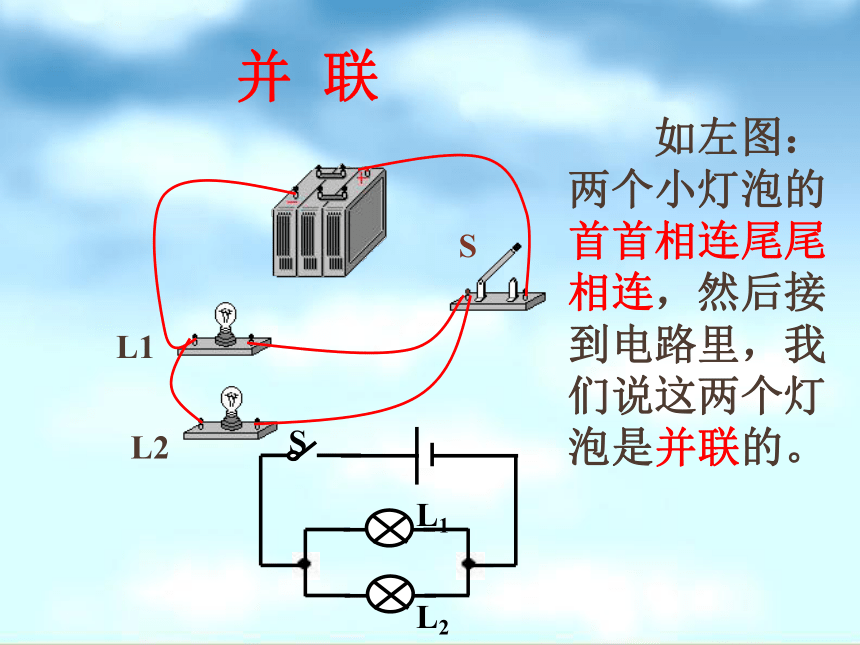

如左图:两个小灯泡的首首相连尾尾相连,然后接到电路里,我们说这两个灯泡是并联的。
并 联
S
L1
L2

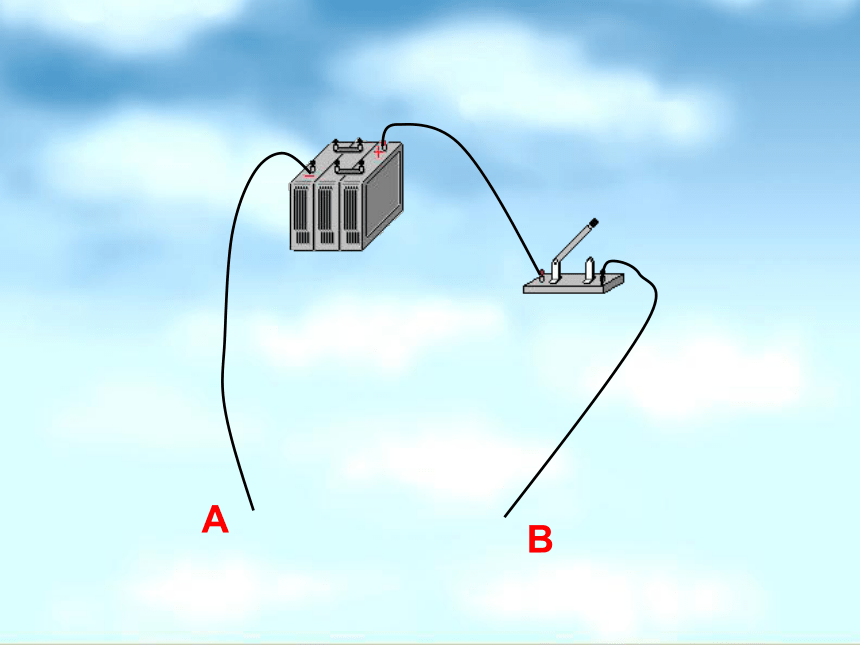

A
B
L1
L2
L2

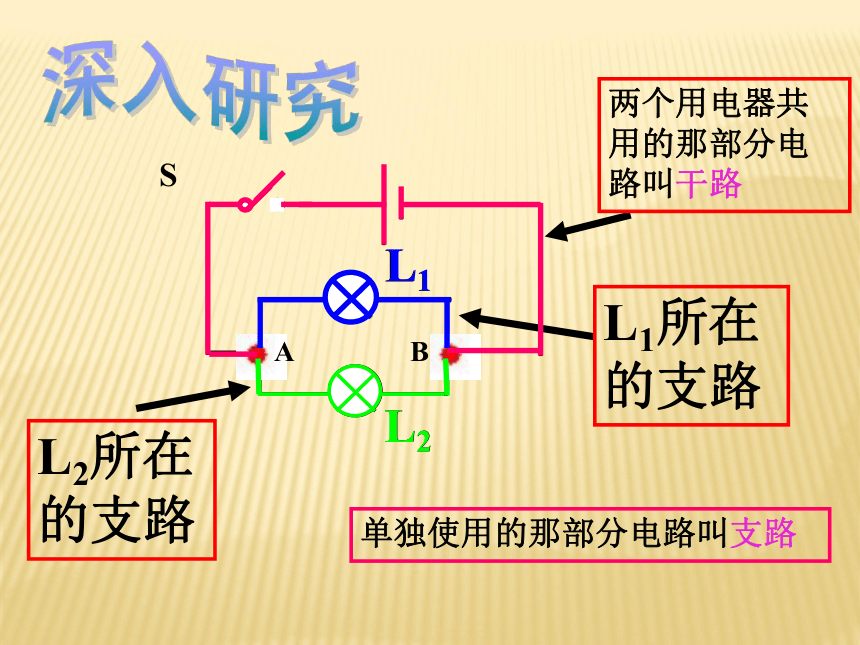

两个用电器共用的那部分电路叫干路
L1
L1所在的支路
L2所在的支路
单独使用的那部分电路叫支路
S
B
A
在连好的串联和并联电路中,分别增加2个开关,
你会有新的发现吗?(组装电路前,先设计好电路图)
串联电路图

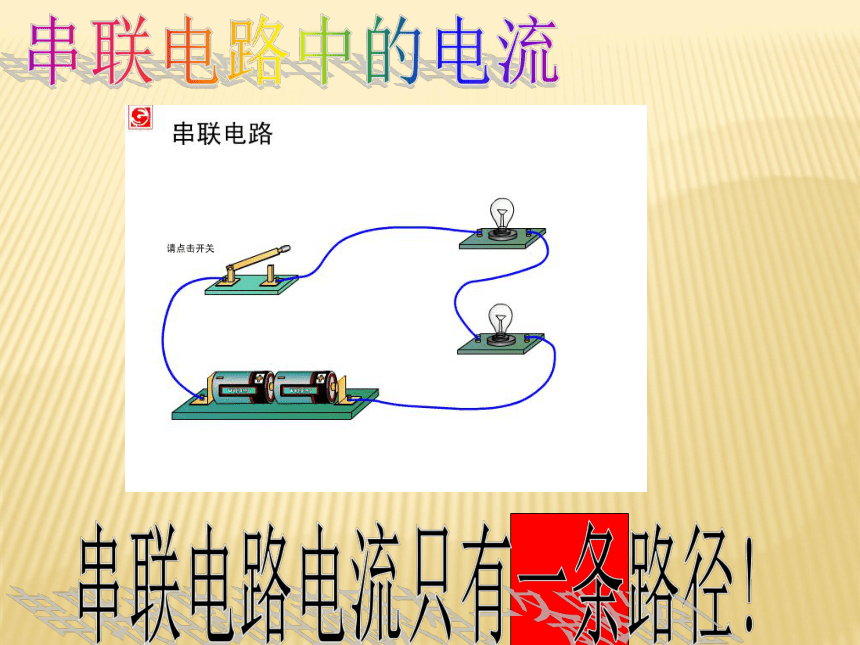

特点:在串联电路中,电流从电源的正极出发,依次经过开关、灯泡,最后接到电源的负极。只有一条通路。用电器互相影响,不能独立工作。开关控制整个电路,与位置无关。
实物图:
电路图:
B
A
并联电路图
实物图:
电路图:

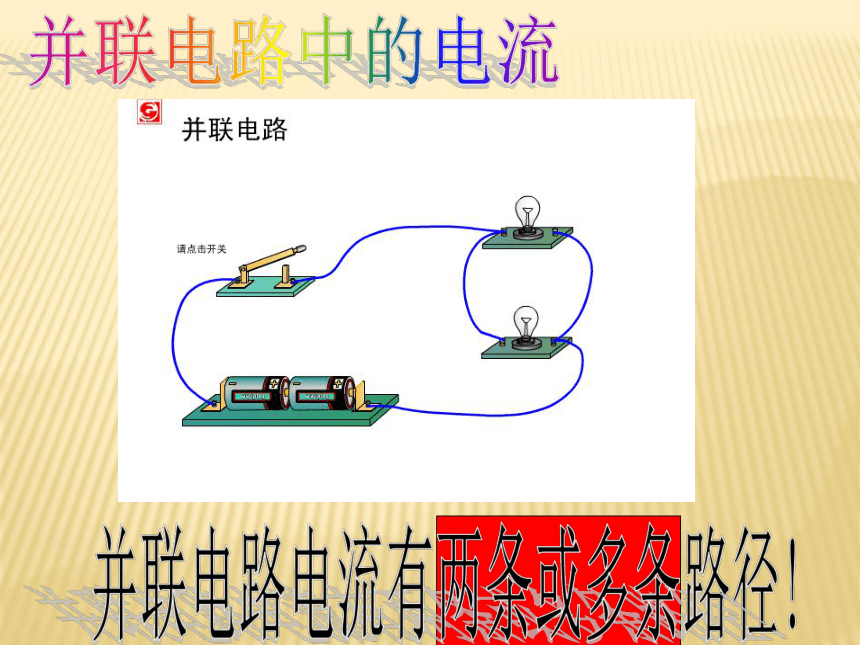

特点:在并联电路中,电流有两条(或多条) 路径。用电器互不影响,能独立工作。干路开关控制整个电路,支路开关只控制这一条支路。
B
A
串联电路 并联电路
电路图
概念
电流路径特点
用电器之间的关系特点
开关位置特点
本课小结:串联电路和并联电路
只有一条路径
有两条或两条以上的路径
互相影响,不能独立工作
互不影响,能够独立工作
把各元件首尾连接起来的电路
把各元件并列地连接起来的电路
开关控制整个电路,与位置无关
干路开关控制整个电路,支路开关只控制这一条支路
B
A
实际生活应用
例1 我们家里一般都有很多的电器,电灯、电冰箱、电风扇、电视机等等。 请根据今天所学的知识判断家里的这些用电器是串联的还是并联的?
答:是并联的。因为各用电器能够独立工作,互不影响。
例2 电冰箱内的电动机M和灯泡L是串联的还是并联的?
答:是并联的。因为电流的路径有两条,而且电动机M和灯泡L互不影响,能够独立工作。
图为电冰箱内的电路图,其中M是电动机,L是照明灯泡。
M
L
小结(1)




连接特点
工作特点
开关的
控制特点
一只开关可控制各用
电器工作,且与开关
的位置无关。
元件逐个相连,无分支。
各用电器工作有关联:
任意一个用电器不工
作,其他用电器均停
止工作。
工作特点
并联电路
连接特点
开关的
控制特点
各用电器两端分别连
在一起,然后接到电
路中。
某一条支路断开时,其
他支路上的用电器照常
工作。
干路上的开关可以控制
所有用电器,而支路上
的开关只能控制所在支路上的用电器。
小结(2)
