人教版九年级物理全册-18.1电能　电功-课件(共19张PPT)

(共19张PPT)

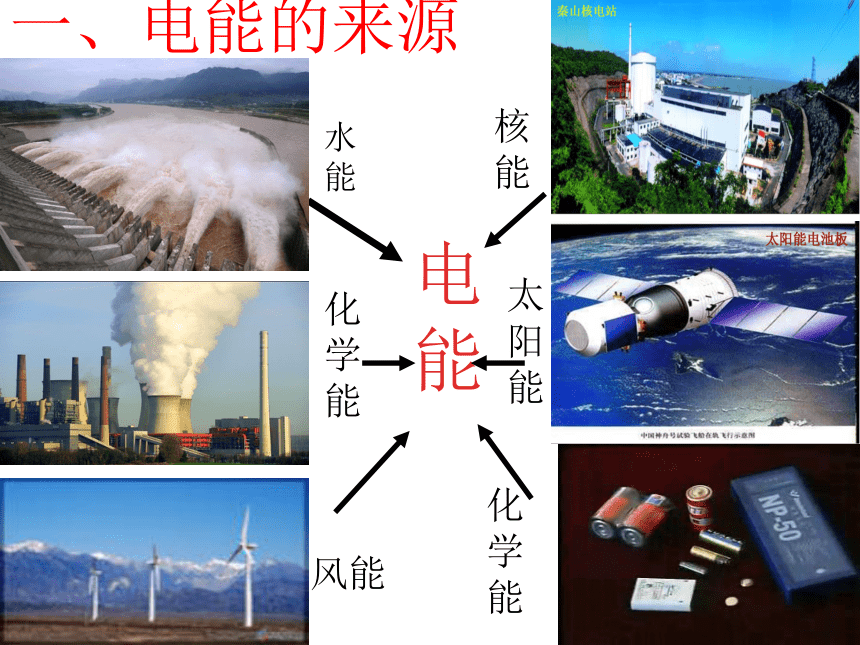

一、电能的来源
电能
水能
化学能
风能
核能
太阳能
化学能

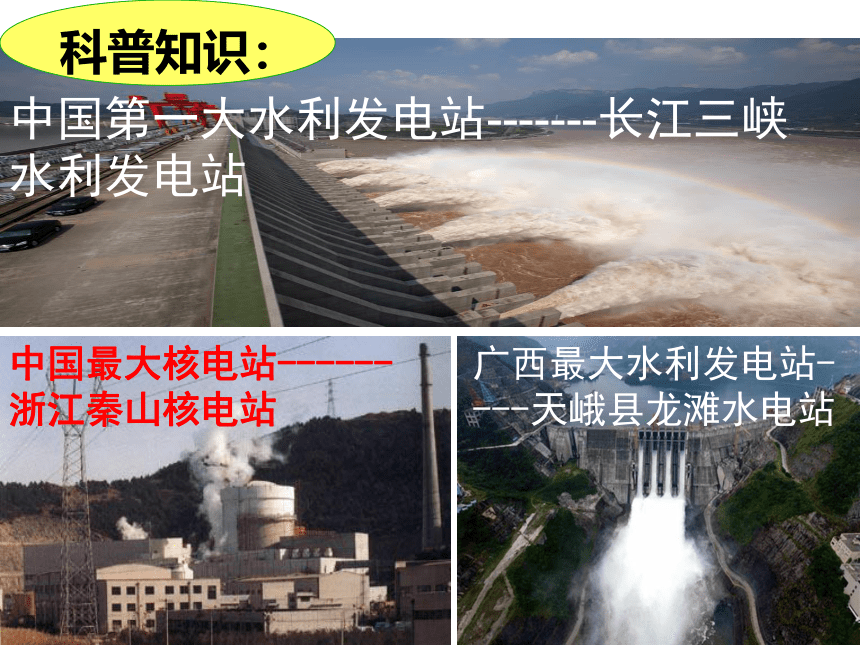

中国最大核电站------浙江秦山核电站
科普知识：
中国第一大水利发电站-------长江三峡水利发电站
广西最大水利发电站----天峨县龙滩水电站
电能
电灯——
电风扇——
电视机——
洗衣机——
电炉——
空调——
电脑——
电冰箱——

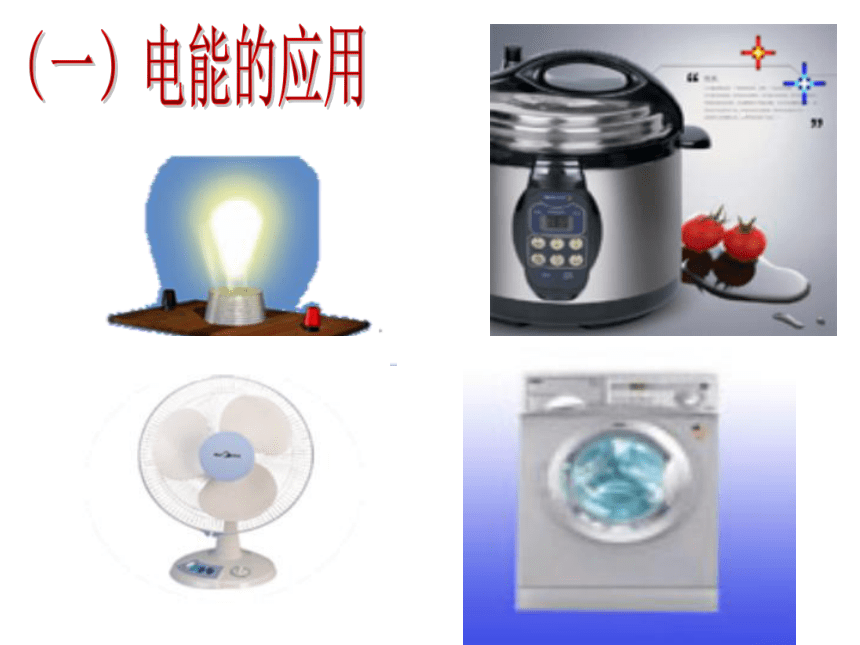

各类用电器在生产生活中把电能转化成其他形式的能

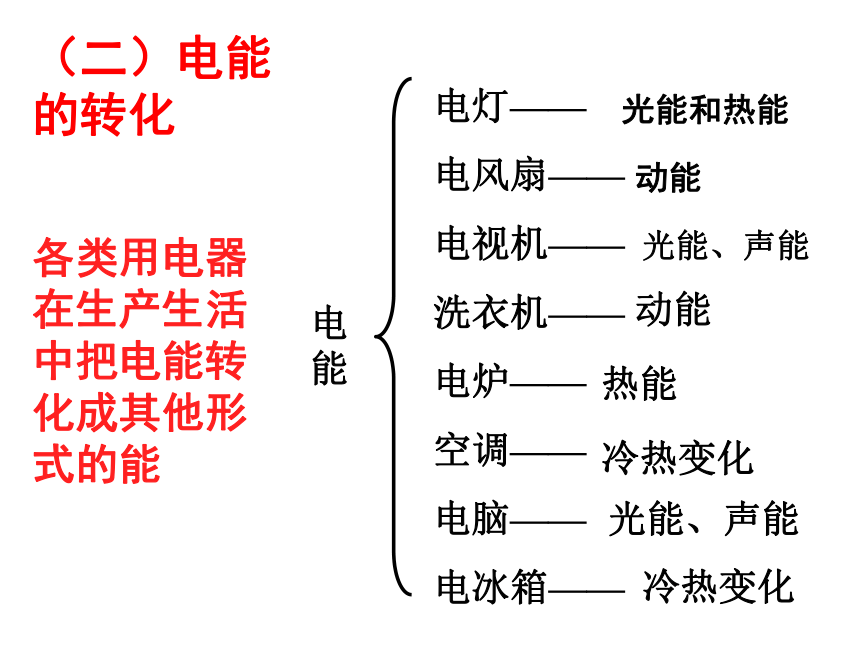

（二）电能的转化
光能和热能
动能
光能、声能
动能
热能
冷热变化
光能、声能
冷热变化

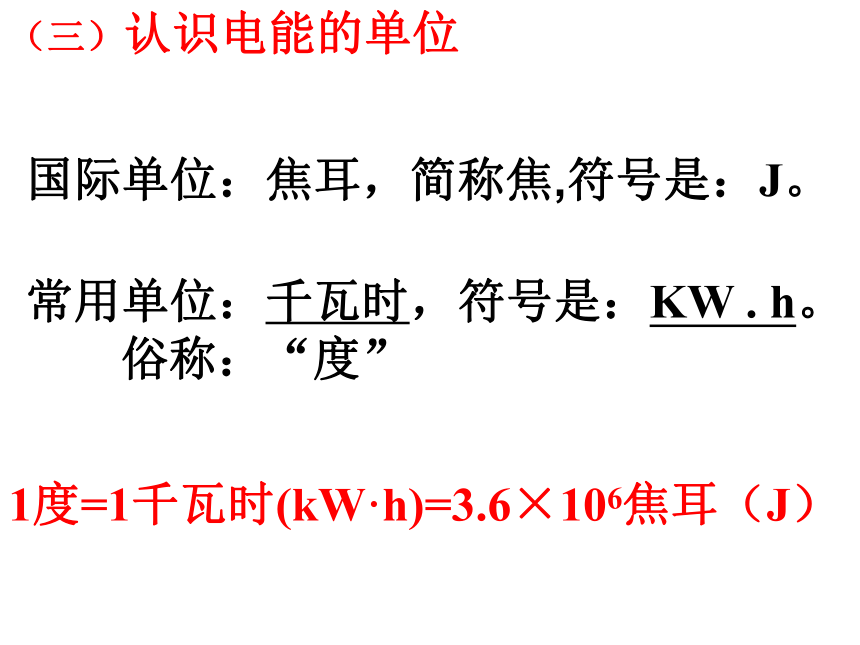

（三）认识电能的单位
常用单位：千瓦时，符号是：KW . h。
俗称：“度”
国际单位：焦耳，简称焦,符号是：J。
1度=1千瓦时(kW·h)=3.6×106焦耳（J）

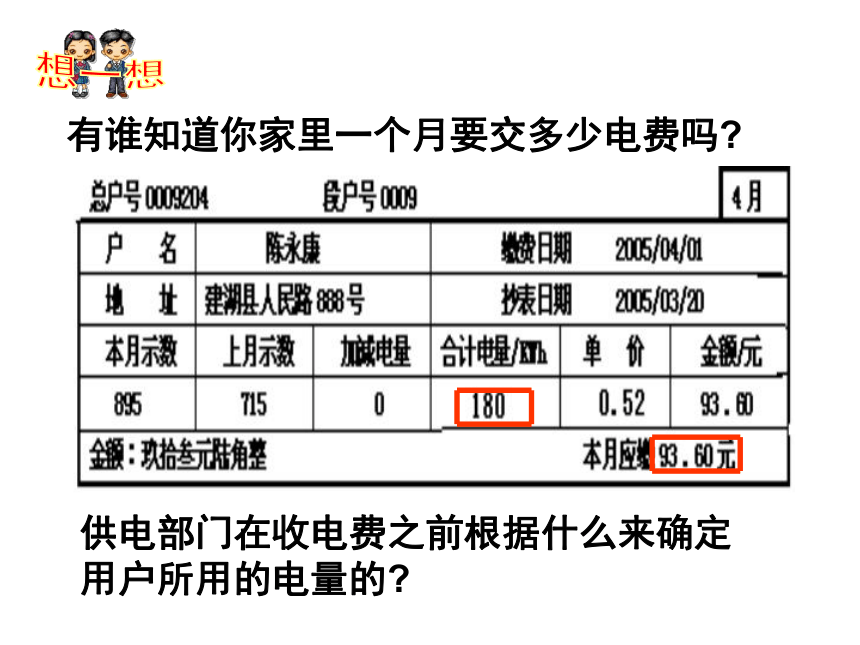

有谁知道你家里一个月要交多少电费吗
供电部门在收电费之前根据什么来确定用户所用的电量的
　　电能表（电度表）是测量用电器在一段时间内消耗多少电能的仪表。
二、电能的计量
（1）“220 V” 表示这个电能表应该在220 伏的电路中使用。
（一）电能表有几个重要的参数应该注意：
（2）“10（20）A”表示这个电能表的标定电流为 10 A，额定最大电流为20 A。电能表工作时的电流不应超过额定最大电流。
（一）电能表有几个重要的参数应该注意：
（4）“50 ～”表示这个电能表在频率为50 Hz的交流电路中使用。
（3）“600 revs/（kW · h）”表示接在这个电能表上用电器，每消耗1 kW · h的电能，电能表上的转盘转过 600 转。
0 2 6 7 8
0 3 7 4 4
W1= _________kw h
W2= __________kw h
1月底:
2月底:
W= ______________ kw h
267.8
374.4
W2 -W1= 106.6
2月份用电
读数
读数
（二）电能表的读数及电能计量方法
(三)各式各样的家用电能表
有一种电子式单向电能表已开始使用，期中没有转动的铝盘，靠内部的电子电路计算电能，读数由液晶板显示。
(b) 电子式
表示每消耗1kW·h的电能，指示灯闪烁3200次
物理与生活
灌溉农田约 330 m2
洗衣机工作约 2.7 h
电脑工作约 5 h
（四）1 kW · h 的作用
电能是人们生活的重要资源，为节约每一度电，我们要从点滴做起。
　　1．电能转化为其他形式的能的过程就是电流做功的过程。
　　有多少电能发生了转化就说电流做了多少功。
　　2．计算电流做的功：
W=UIt
W —— 焦（J）
t —— 秒（s）
I ——安（A）
U ——伏 （V）
　　公式：
三、电功
　　电流做功的多少跟电流的大小、电压的高低、通电时间的长短都有关系。
有关电功的计算
例：一台空调接在220V的电路中，通过的电流是3A，问通电1h电流做了多少焦耳的功？
W=UIt
= 220V×3A×3600s
= 2.376×106J
解：由电功的公式得
　　1．有一只节能灯接在220 V的家庭电路中，通过它的电流为90 mA，计算这只灯使用5 h消耗多少度电？
解析：
90 mA=0.09 A
W=UIt =220 V×0.09 A×3600S×5
=356400J
=0.099 kW·h
练一练
换算关系 1kw·h=3﹑6×106 J
1、来源：发电厂
其他形式的能
用电器
2、应用：
电能
4. 测量：电能表(电表、电度表) 、
作用：计量用电器一段时间内消耗的电能
常用单位：千瓦时(kw·h)
国际单位: 焦耳( J )
电 池
一电 能
第一节电能 电功
电能
其他形式的能
3. 单位:
二、电功
计算公式:W=UIt
2.　5.4×107 J＝___kW·h
5 kW·h=______J
1.能量的单位是____，简称为____，符号是__。电能还有一个单位，叫做_____ ，符号为______。
3.（多选）关于电能表的叙述，下列说法错误的 是（ ）
A.测量消耗多少电能的仪表
B.测量通过电流大小的仪表
C.测量电压大小的仪表
D.测量电能转化为多少其他形式能的仪表
焦耳
焦
J
千瓦时
kW·h
B、C
15
1.8×107
课堂练习
