教学重难点
重点：学生通过连接电路认识电流，电路和电路图。
难点：指导学生连接电路，组织讨论。
活动1

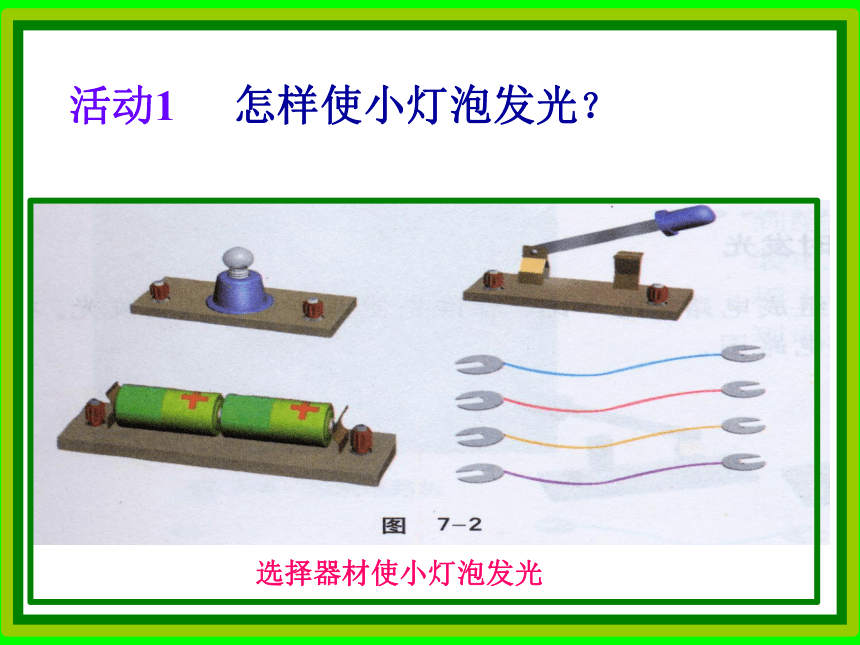

怎样使小灯泡发光？
选择器材使小灯泡发光

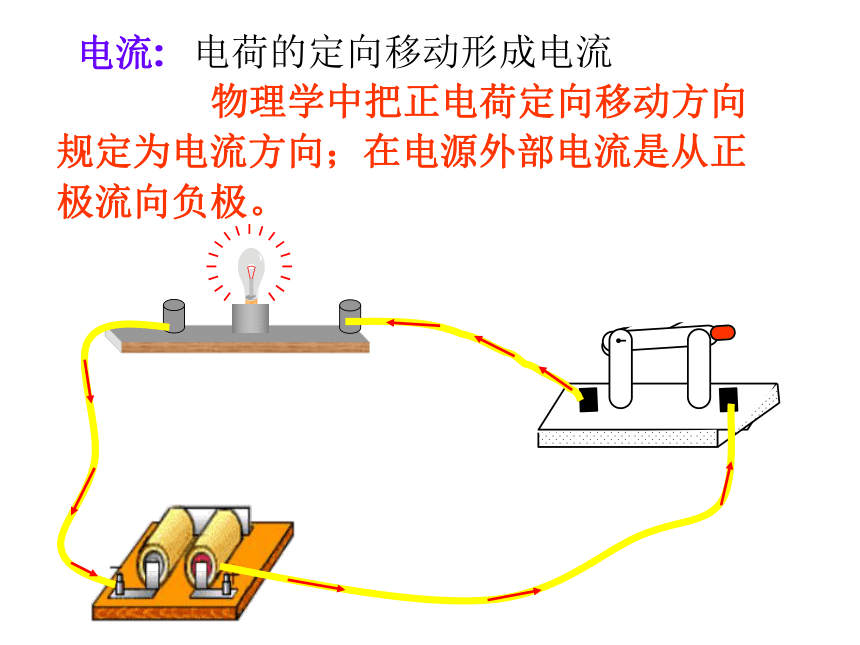

电流:
电荷的定向移动形成电流
物理学中把正电荷定向移动方向
规定为电流方向；在电源外部电流是从正
极流向负极。
2、电路
电路是由______、______、______、______组成的。
电源
用电器
开关
导线

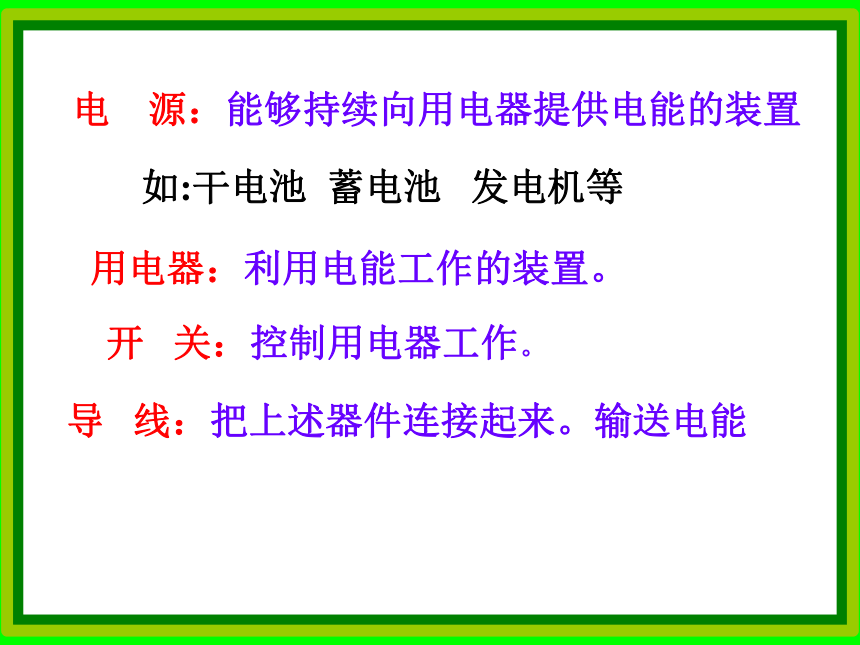

电 源：能够持续向用电器提供电能的装置
用电器：利用电能工作的装置。
开 关：控制用电器工作。
导 线：把上述器件连接起来。输送电能
如:干电池 蓄电池 发电机等

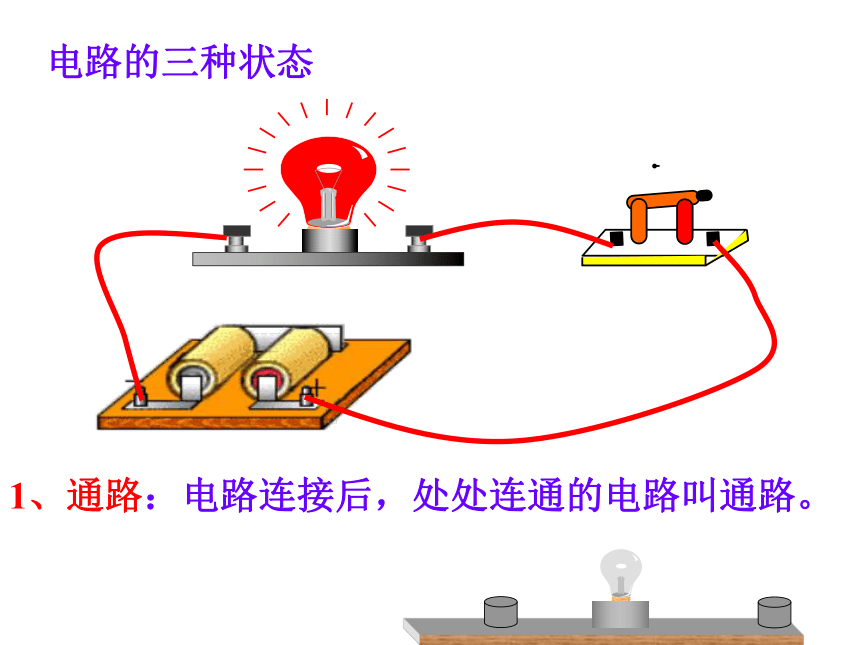

1、通路：电路连接后，处处连通的电路叫通路。
电路的三种状态
2、开路：当开关未闭合，或电线断裂致使线路在某处断开的电路，叫做开路。又叫断路


3、短路：直接用导线把电源或用电器两端连接起来。
如何把上述电路的连接情况表示出来呢？
画起来太复杂、有些复杂的电路图根本无法表示。 怎么办呢
元件符号
+
灯 泡
干电池
开 关
A
V
电流表
电压表
变阻器
电动机
M
电 阻
电路图
电路中的器件用统一规定的符号表示。这种用符号表示电路连接情况的图，叫做电路图。
画电路图要求：
（1）要用统一符号表示。
（2）连线时要画得横平竖直。
(3)元件不能画在拐角处（变阻器除外）
（4）线路要画得简洁、整齐、美观、布局合理
