(共20张PPT)
15.4 电流的测量

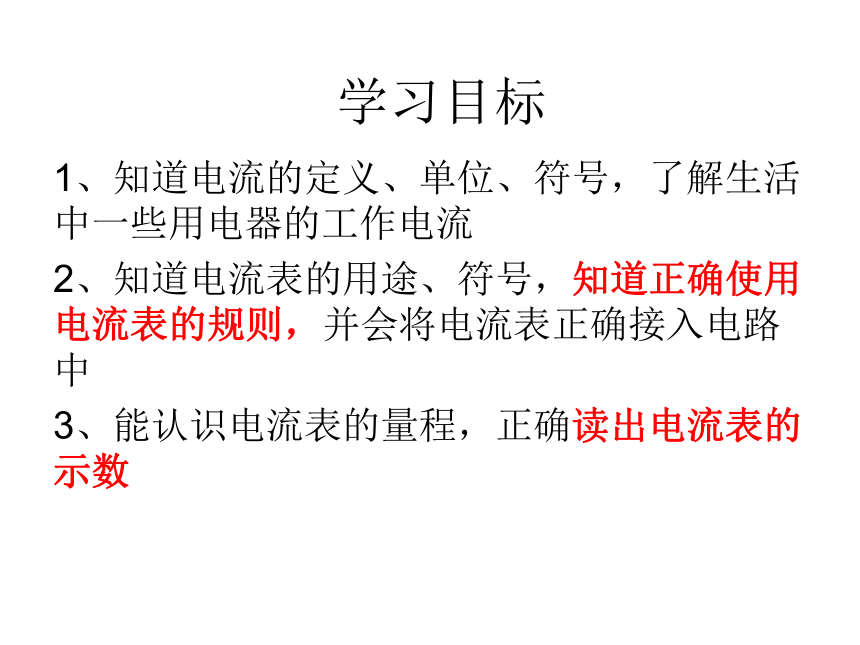

学习目标

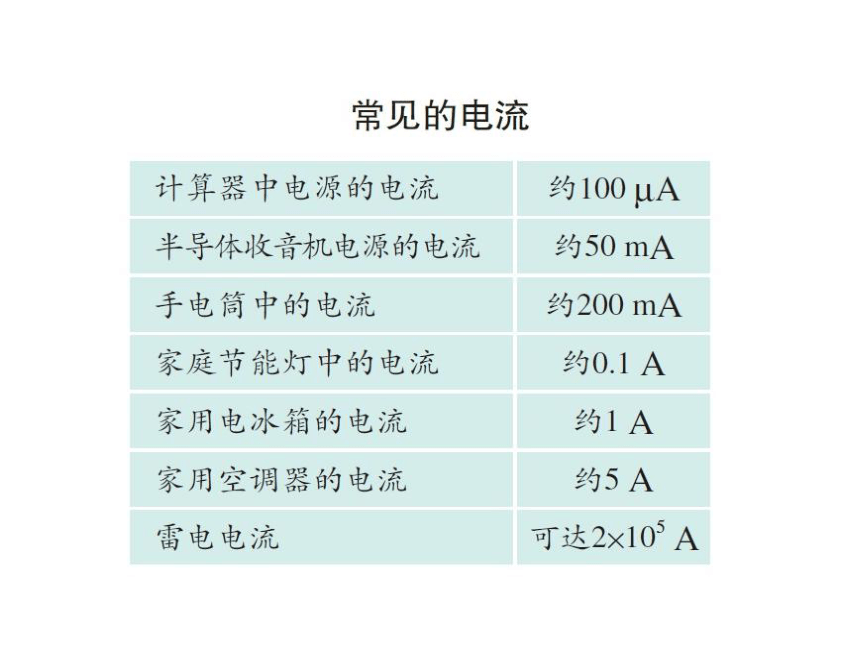

1、知道电流的定义、单位、符号,了解生活中一些用电器的工作电流
2、知道电流表的用途、符号,知道正确使用电流表的规则,并会将电流表正确接入电路中
3、能认识电流表的量程,正确读出电流表的示数
1.电流是表示___________的物理量。
2.物理量符号_____
3.单位:国际单位_________
常用单位_____、_____
4.单位换算:1A=_______mA
   1mA=_______μA

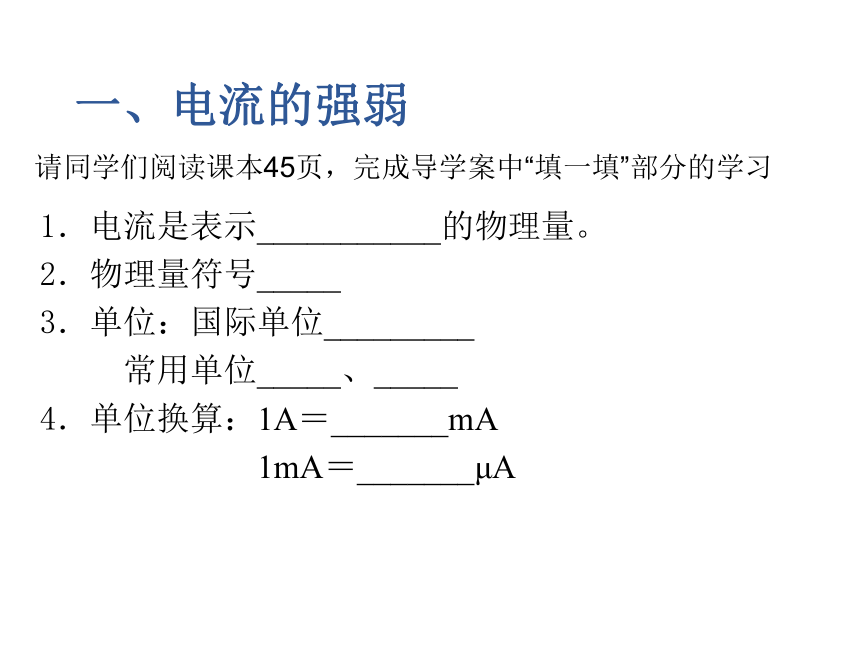

一、电流的强弱
请同学们阅读课本45页,完成导学案中“填一填”部分的学习
法国物理学家 安培
电磁学的奠基人之一,他生于里昂一个富商家庭,从小博览群书,具有惊人的记忆力和非凡的数学才能。

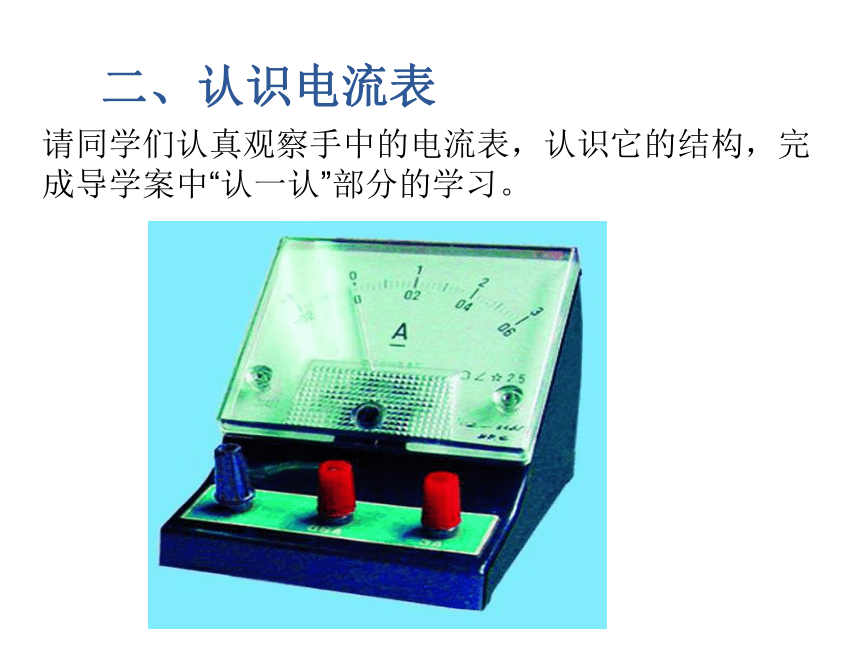

二、认识电流表
请同学们认真观察手中的电流表,认识它的结构,完成导学案中“认一认”部分的学习。

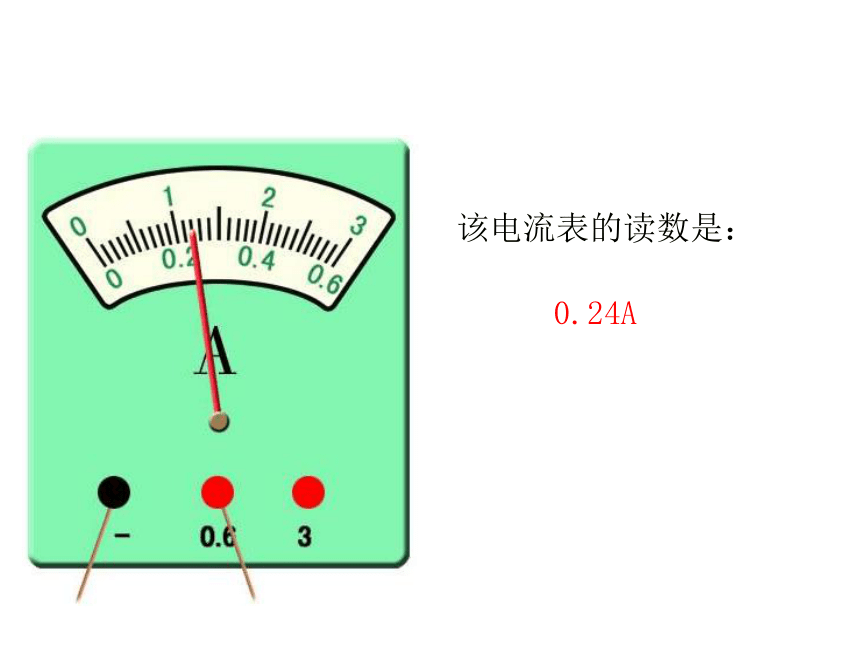

该电流表的读数是:
0.24A
该电流表的读数是:
2.3A
  请读出下列电流表的示数。
0.58 A
1.4 A
指针偏转程度相同,大量程读数是小量程读数的 倍。
【读数练习】
5
自学电流表使用的方法,小组讨论,完成导学案中“议一议”
部分的内容
三、电流的使用规则
1.必须把电流表串联在电路中,测谁和谁串联在一起。
×
×
2.使电流从标有“0.6”或“3”的正接线柱流入电流表,从标有“-”的负接线柱流出电流表。
试想:如果正负接线柱接反了,会出现什么现象?
电流表指针反向偏转
3.绝对不允许不经过用电器而把电流表直接接到电源的两极上。
×
提示:电流表在电路中相当于一根导线
4.被测电流的大小不超过电流表的量程。
试触
  以下电路中,电流表连接方法正确的是( )
A
A
A
A
B
A
A
C
D
S
L
A
S
L
A
按下图所示连接实物图,要求小灯泡发光,并读出电流表的示数。通过改变电流表在电路中的位置,比较电流表两次示数。
  想一想,两次电流表的示数相同说明什么?
小组合作探究
电流
定义:
课程小结
表示电流强弱的物理量,用I表示。
安培,简称安,用A表示
单位:
仪器:
连接方法
电流正入负出
串联在电路中
测量
符号
电流表
A
不超量程
不能与电源直接相连
国际:
常用:
毫安(mA)和微安(μA )
概念
