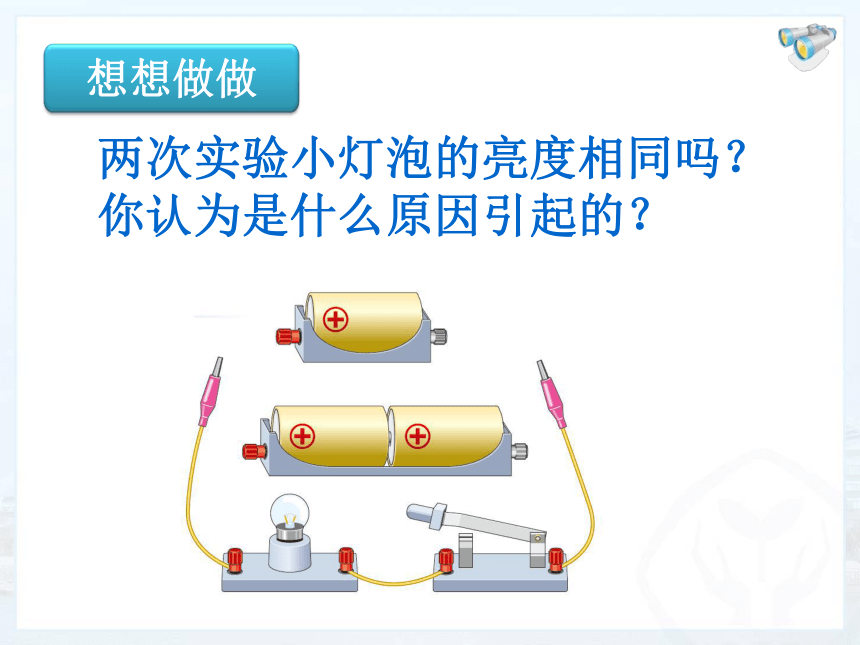

　两次实验小灯泡的亮度相同吗？
　你认为是什么原因引起的？
想想做做
电 压
第十六章 第１节
金属中有大量自由电子所以能导电，可金属导体上的电子为什么能够定向移动？
是谁在推动电荷发生定向移动呢？

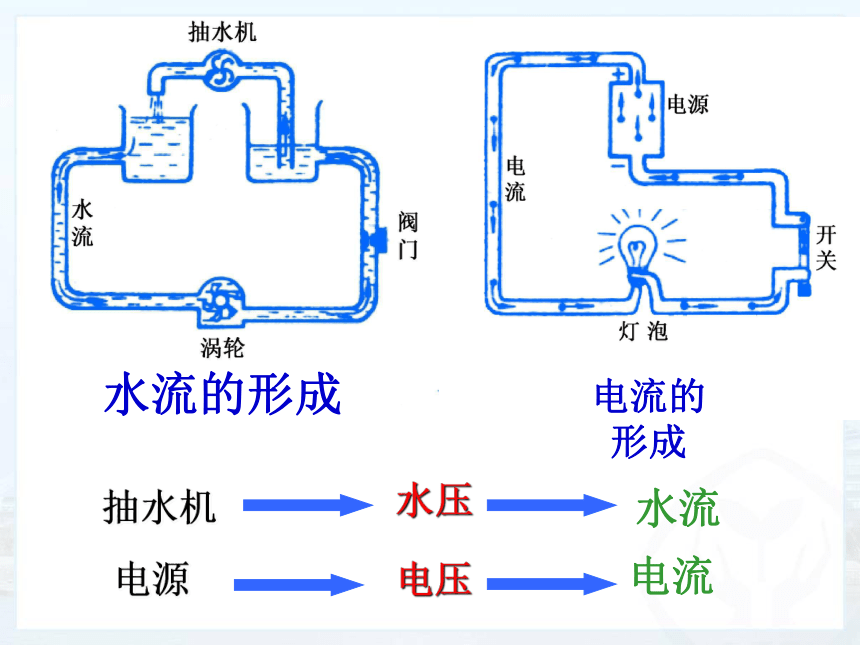

水流的形成
电流的形成
抽水机
水压
电源
电压
电流
水流
电压是形成电流的原因。
电源的作用就是给用电器两端提供电压。
（U）

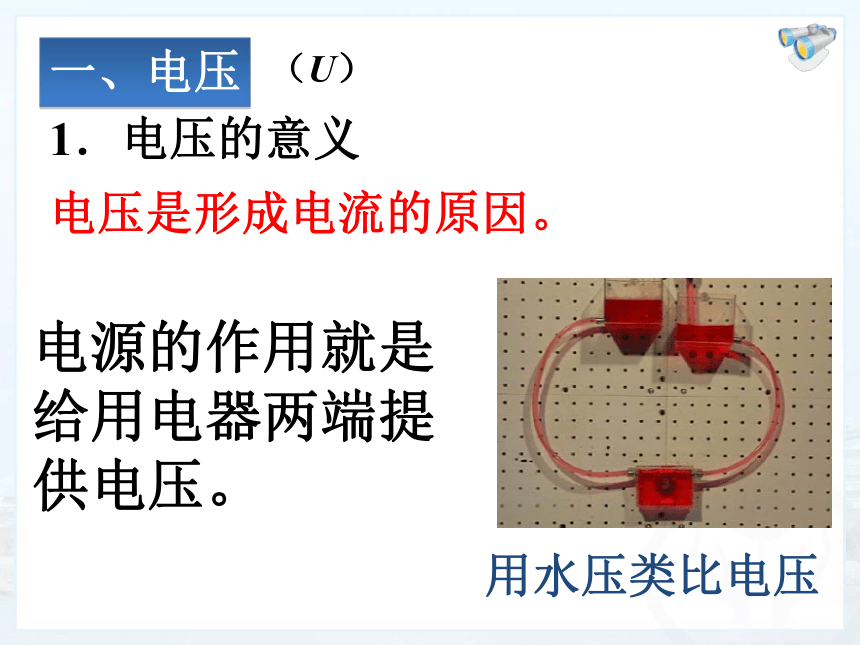

1．电压的意义
用水压类比电压
一、电压

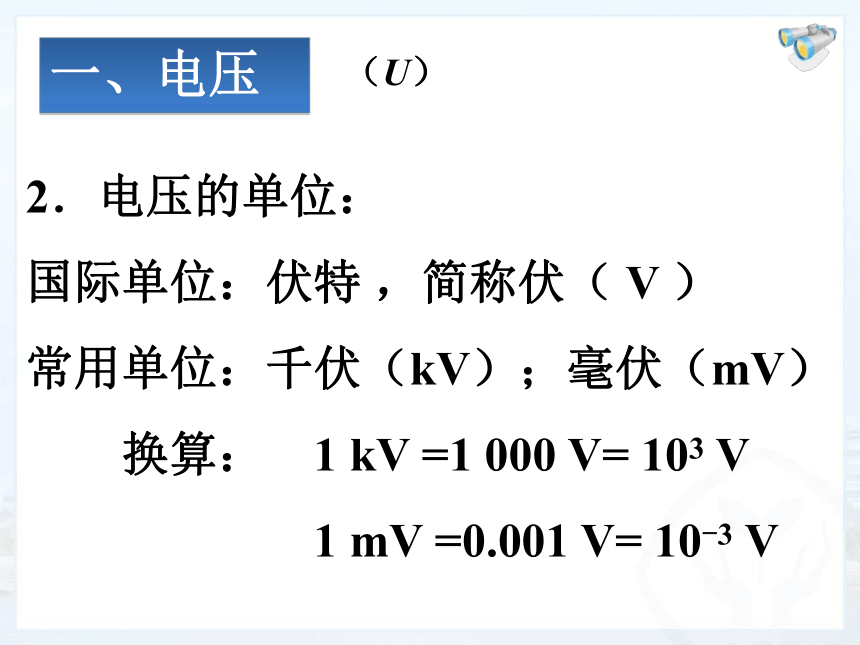

2．电压的单位：
国际单位：伏特 ，简称伏（ V ）
常用单位：千伏（kV）；毫伏（mV）
　　换算：　1 kV =1 000 V= 103 V
　　　　　　1 mV =0.001 V= 10-3 V
（U）

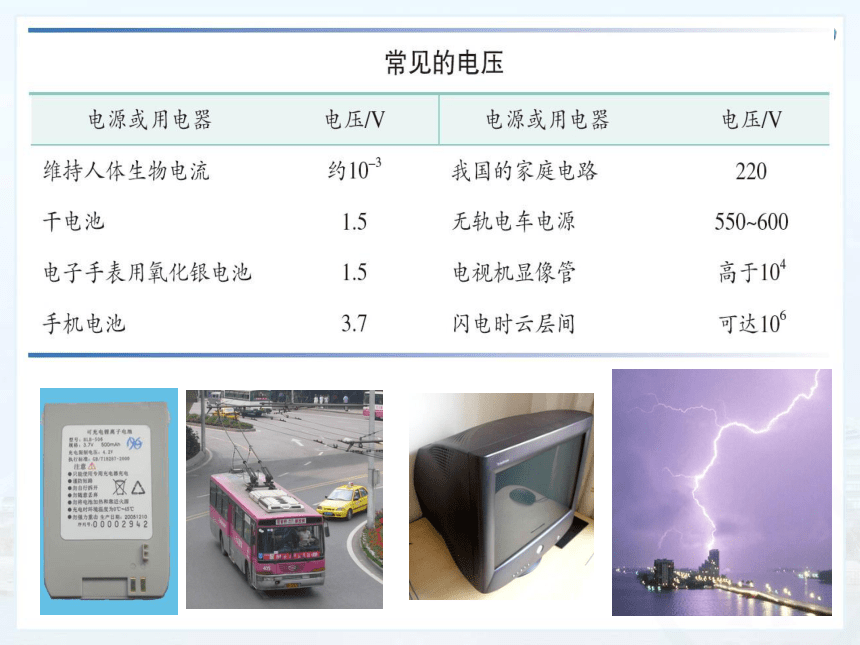

一、电压
1.一节干电池：1.5V
2.一个蓄电池：2V
3.家庭电路：220V
4.对人体的安全电压：一般不高于36V
四 几种常见的电压值：
电压表
二、电压的测量
外形见图，指针在标尺左端置零。标尺上有两种刻度，分别是0~3 V，0~15 V。调零器在读数窗正下方。接线柱分别标有“—”、“3”、“15”标记，其中“—”接线柱为公共端。
1.结　构
2．练习用电压表测量电压
实验
　　（1）电压表怎样连接？
V
（2）电压表的读数
　　读数步骤：
　第一步，看量程；
　第二步，看最小分度值；
　第三步，读数。
（3）动手测量用电器两端的电压和电源两端的电压。
一、正确使用电压表
1 将电压表必须与被测用电器并联。
2 必须是电流从“＋” 接线柱流进，从“－”接线柱流出。
被测电压不要超过电压表的量程。
一般先选用大量程进行试触，如电压表的示数在小量程范围内，则改用小量程。
注：电压表可以直接接到电源两端测量电源电压
判断下列电压表的连接是否正确
判断下列电压表分别测的是谁的电压？
如图所示为用电压表测量
灯泡两端电压的电路图，
其中正确的是（ ）
A．图 A B. 图 B
C．图 C D．图 D
D
2 V
　　1．三个表的读数各是多少？
12.5 V
1 V
练一练
　　2．连接电路，使小灯泡发光并且用电压表测量小灯泡两端的电压。
练一练
　　3．画出对应的电路图。
V
练一练
　　1．电源给用电器两端提供电压。电压通常用字母U表示，单位是伏特，符号是V。
　　2．电压表与被测用电器并联，正、负接线柱的接法要正确（电流从正接线柱流入，从负接线柱流出），被测电压不能超过电压表的最大测量值。
课堂小结
