家庭电路
1、知道家庭电路的组成和各部分电路元件 的作用。
2、知道家庭电路的火线、零线，它们之间的电压220V。
3、了解三线插头，三线插头为什么安全、
4、知道空气开关、漏电保护器的作用,开关与灯接法 。

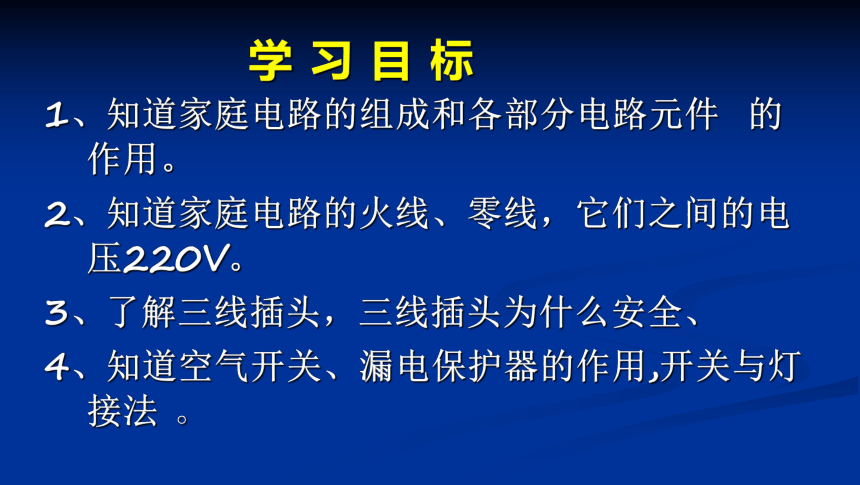

学 习 目 标
自 学 指 导
1、阅读教材P105——107。
2、完成自学检测。

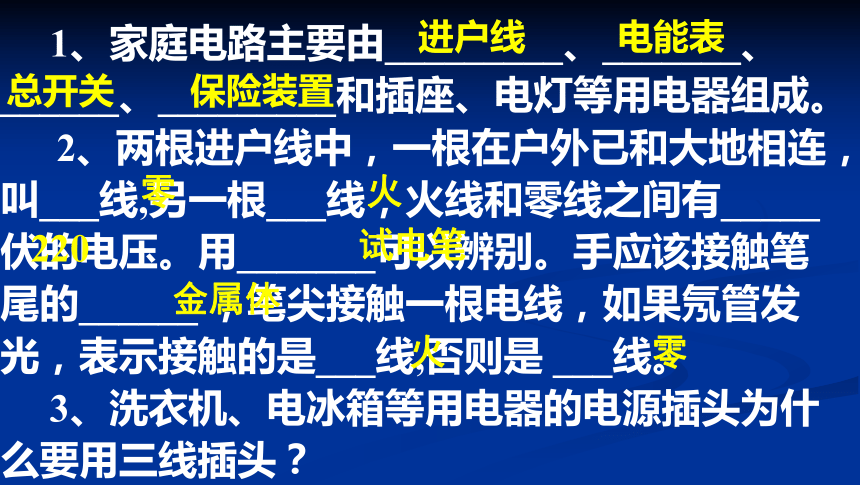

1、家庭电路主要由_________、_______、______、_________和插座、电灯等用电器组成。
2、两根进户线中，一根在户外已和大地相连，叫___线,另一根___线，火线和零线之间有_____伏的电压。用_______可以辨别。手应该接触笔尾的______ ，笔尖接触一根电线，如果氖管发光，表示接触的是___线,否则是 ___线。
3、洗衣机、电冰箱等用电器的电源插头为什么要用三线插头？
进户线
电能表
总开关
保险装置
零
火
220
试电笔
金属体
火
零

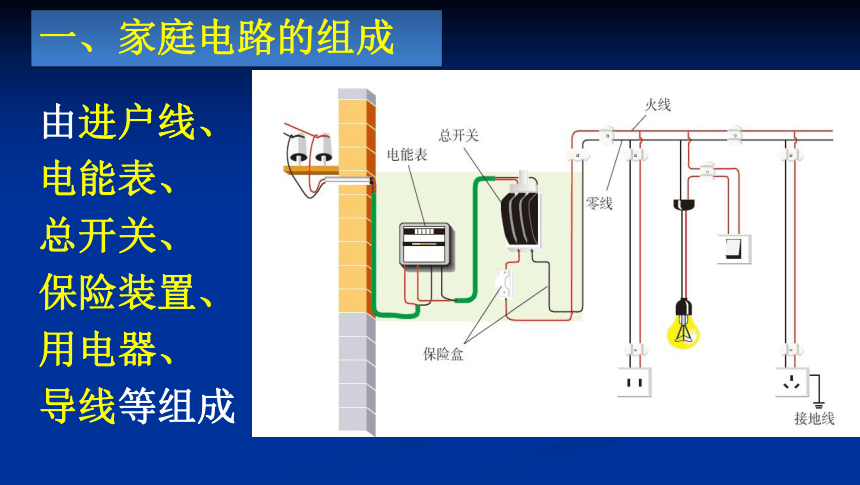

一、家庭电路的组成
由进户线、
电能表、
总开关、
保险装置、
用电器、
导线等组成
1、电能表
（1）、作用：
测量用电器消耗电能的多少。
（2）安装：
安装在干路上，在总开关之前。
（3）读数：
123.4 kw ·h

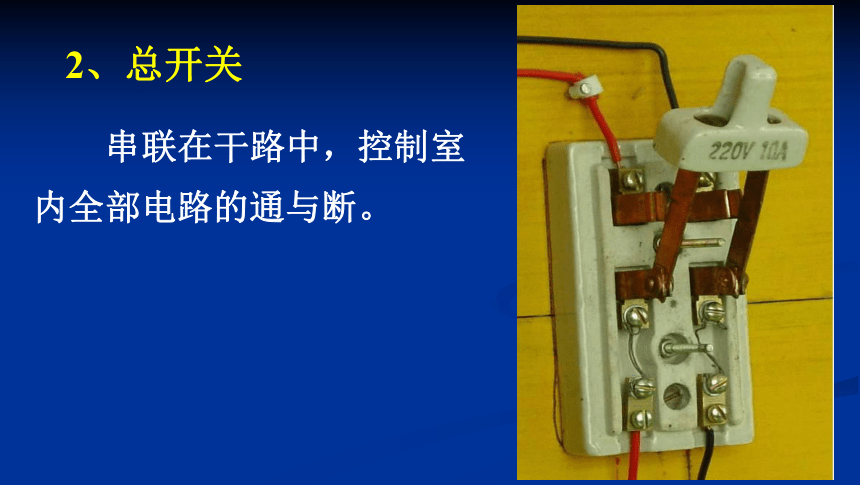

2、总开关
串联在干路中，控制室内全部电路的通与断。
3、保险装置
　作用：
电路中电流过大时，保险丝熔断，自动切断电路，起到保护作用。
插入式保险盒
现在新建居民楼电路中的保险装置一般采用空气开关。
　　用试电笔！
试电笔
0 V
220 V
220 V
火线
零线
大地
　　如何辨别火线和零线？
二、火线和零线
1、试电笔
　　（1）作用：辨别火线和零线。
　　（2）构造：
氖管
电阻
笔尖金属体
笔尾金属体
弹簧
试电笔中电阻的作用十分重要。
　　（3）使用方法:
用手接触笔尾的金属体、笔尖金属体接触被测电路。若氖管发光，则接触的是火线，否则为零线。
　　试电笔的正确使用！
错误的使用方法
2、用电器与零线、火线的连接
　　（1）各用电器（插座）并联在电路中。
　　（2）控制用电器的开关要连接在火线和用电器之间。
1．三线插头
三孔插座
三脚插头
三、三线插头和漏电保护器
两孔插座
三孔插座
火线
零线
接地
接线方式
“左零右火”
2．漏电保护器
漏电保护器的作用：
正常情况下，用电器通过火线、零线和供电系统中的电源构成闭合电路，不应该有电流直接流入大地。但是，如果站在地上的人不小心接触了火线，电流经过人体流入大地，这时“漏电保护器”会迅速切断电流，对人身起到保护作用。
　　空气开关和漏电保护器在电路中分别起什么作用？这样安装有什么好处？
想一想
　　1．家庭电路由进户线、电能表、总开关、保险装置、用电器、导线等组成，了解各部分的作用。
　　2．用试电笔可以辨别火线和零线，了解三线插头的使用与漏电保护器的作用。
课堂小结
完成 P108 作业。
