电生磁
第二十章
第2节
奥斯特(1777～1851）
各式各样的磁体
在现代社会,磁铁除了能够用于指示方向,还有广泛的其它用途!
磁悬浮列车有速度快、爬坡能力强、能耗低的优点，每个坐位的能耗仅为飞机的三分大小、安全舒适、不燃油，污染少.
电磁起重机可以产生强大的磁性，来回搬运物品.
　　带电体和磁体有一些相似的性质，这些相似是一种巧合呢？还是它们之间存在着某些联系呢？
同种电荷互相排斥，异种电荷互相吸引。
同名磁极相互排斥，异名磁极相互吸引。
想想议议
奥斯特实验
到了19世纪初，人们意识到各种自然现象之间应该存在着相互联系。
科学家们基于这种想法，一次又一次地寻找电与磁的联系。
1820年，丹麦物理学家奥斯特终于用实验证实通电导体的周围存在着磁场。这一重大发现轰动了科学界，使电磁学进入一个新的发展时期。
一、电流的磁效应
丹麦物理学家奥斯特发现的电流磁效应，是科学史上的重大发现．
揭开了物理学史上的一个新纪元．
奥斯特不只是一位著名的物理学家，还是一位优秀的教师．他的讲课有表演，有分析．他非常重视实验，他说过“我不喜欢那种没有实验的枯燥的讲课，因为归根到底，所有的科学进展都是从实验开始的．
一、电流的磁效应
一、电流的磁效应
总结奥斯特实验：
导线通电，周围小磁针发生偏转；
电流方向改变，小磁针偏转方向相反．
通电导线（电流）周围存在磁场；
电流的磁场方向与电流的方向有关。　　　　
4.通电导线的周围有磁场，磁场的方向跟电流的方向有关，这种现象叫做电流的磁效应。
一、电流的磁效应
揭示了电与磁之间存在着联系，电产
生了磁。　　　　
1.现象：
2.结论：
3.意义：

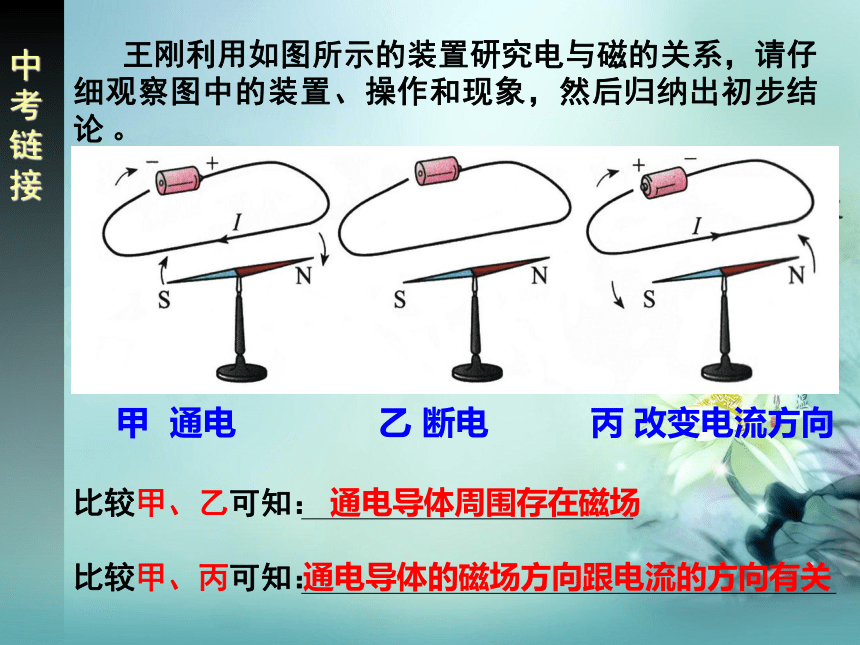

王刚利用如图所示的装置研究电与磁的关系，请仔细观察图中的装置、操作和现象，然后归纳出初步结论 。
比较甲、乙可知：
比较甲、丙可知：
通电导体周围存在磁场
通电导体的磁场方向跟电流的方向有关
中考链接
甲 通电
乙 断电
丙 改变电流方向
　　既然电能生磁，为什么手电筒在通电时连一根大头针都吸不动？
磁性太弱——磁场太弱。
有什么办法可以让电流的磁场变强呢？
想想议议
如果把导线绕在圆筒上，就做成了螺线管（线圈），各条导线产生的磁场叠加在一起，磁场就会强得多。
通电螺线管
Ｉ
Ｉ
螺线管（线圈）：导线绕在圆筒上。
二、通电螺线管的磁场和安培定则
观察小磁针的指向．
1、通电螺线管的磁场
1、通电螺线管磁场的磁感线形状如何呢
2、通电螺线管磁极应该如何判断呢？
想想议议
通电后，轻轻敲板，铁屑为什么会产生规则排列？铁屑的排列与什么现象一样？
①通电螺线管外部的磁场和条形磁体的磁场
相似；
通电螺线管的两端相当于条形磁体的两极。
1、通电螺线管的磁场
②通电螺线管外部磁感应线方向由N极指向S极.
通电螺线管内部磁感应线方向由S极指向N极.
猴子用右手把一个大
螺线管夹在腋下，说：
如果电流沿着我右臂
所指的方向流动，N
极就在我的前方。
蚂蚁沿着电流方向
绕螺线管爬行，说：
N 极就在我的左边。
通电螺线管的磁场方向
如何判断通电螺线管周围的磁场方向呢？
根据蚂蚁和猴子所说的，你能想出它们之间的规律吗？
想想议议
N
S
用右手握住螺线管，让四指指向螺线管中电流的方向，则大拇指所指的那端就是螺线管的N极。
S
N
2、安培定则
①通电螺线管外部的磁场方向用安培定则来判断。
②安培定则的使用可以分三步进行：
A、标出螺线上电流的绕线方向；
B、由环绕方向确定右手的握法；
C、由握法确定拇指的指向，拇指所指的那段就是通电螺线管的N极。
2、安培定则
1、请你根据通电螺线管中的电流方向判断螺线管的极性：
N
S
S
N
题型一.判断螺线管的磁极.
小试身手
( a )
( b )
( c )
( d )
2.在下图中标出通电螺线管的N极和S极。
N
N
N
S
N
S
S
S
小试身手
电源
3.根据小磁针静止时指针的指向，判断出电源的正负极。
S
N
正
负
S
N
题型二.判断电流方向.
小试身手
4.根据小磁针的偏转，标出螺线管中的电流方向。
N
S
S
题型二.判断电流方向.
小试身手
N
5.下图中为两只轻小的通电螺线管，当它们互相靠近时，它们将 （ ）
D.一齐向左运动
A.静止不动 B.互相吸引
C.互相排斥
N
S
N
S
相斥
C
小试身手
N
S
N
S
6.如图所示，请画出螺线管的绕法。
题型三.判断绕线方法.
小试身手
情景再现
1.奥斯特的实验表明：__________________________________
通电导体和磁体一样，周围也存在着磁场。
2.通电螺线管周围存在______，
通电螺线管周围的磁感线的分布与_________的十分相似
通电螺线管的极性跟__________有关,
它们之间的关系可用_________来判定。
条形磁铁
磁场
电流方向
安培定则
课堂练习
电流的磁效应
通电螺线管的磁场
安培定则
课堂小结
