第四节 地形图的判读
（第2课时）

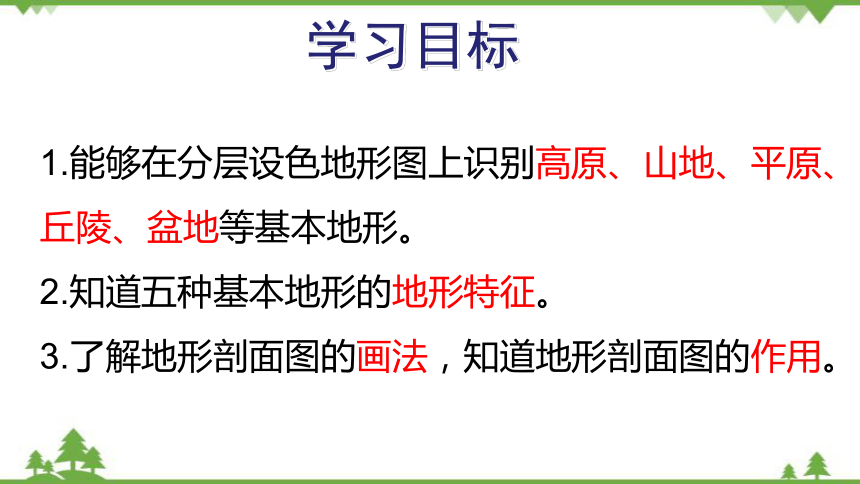

学习目标
1.能够在分层设色地形图上识别高原、山地、平原、丘陵、盆地等基本地形。
2.知道五种基本地形的地形特征。
3.了解地形剖面图的画法，知道地形剖面图的作用。

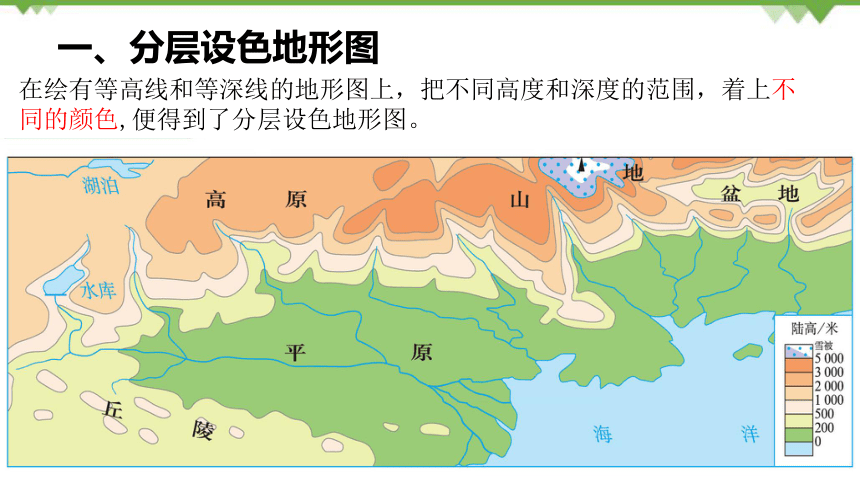

一、分层设色地形图
在绘有等高线和等深线的地形图上，把不同高度和深度的范围，着上不同的颜色,便得到了分层设色地形图。

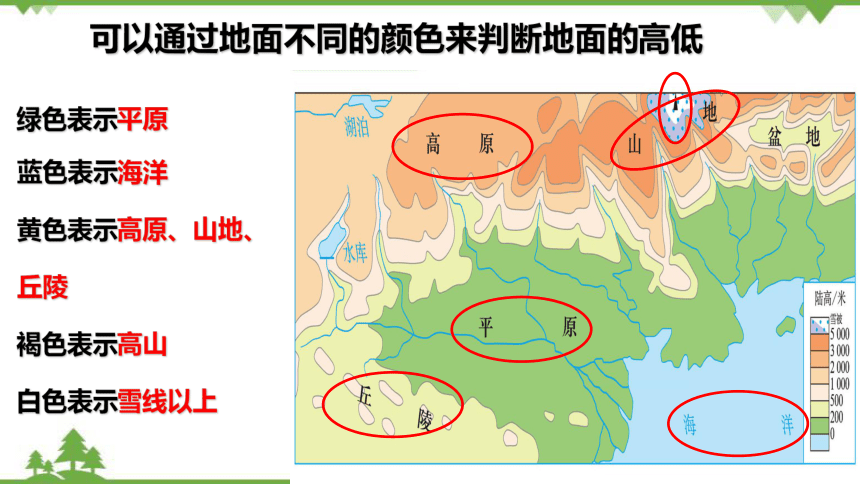

绿色表示平原
蓝色表示海洋
黄色表示高原、山地、
丘陵
褐色表示高山
白色表示雪线以上
可以通过地面不同的颜色来判断地面的高低
地表各种高低起伏的形态总称为地形。
平原
丘陵
山地
高原
盆地
海拔
较高，一般在500米以上
特征
耸立的山峰、陡峭的山坡
山地
平原
海拔
较低，一般小于200米
特征
地面平坦、广阔
高原
海拔
特征
较高，一般在500米以上
边缘较陡、内部起伏和缓
盆地
海拔
无标准
特征
四周高，中间低
丘陵
海拔
500米以下
特征
地势起伏相对较大
共同特点：地面起伏小
平原
高原
共同特点：地面崎岖不平
山地
丘陵
平原
高原
山地
丘陵
盆地
三、地形剖面图
以等高线地形图为基础转绘成的。它是沿等高线地形图某条直线切下而显露出来的地形直剖面。
可以直观地表示地面上沿某一方向地势的起伏和坡度的陡缓。
-200
-100
0
100
200
300
300
200
100
0
100
200
地形剖面图的绘制与判读
绘制步骤：
1、确定剖面线
2、确定比例尺，建立剖面图坐标系，并在剖面图的下方，标出水平比例尺和垂直比例尺。
3、从等高线图上的剖面线与每条等高线相交的各点，分别向下引垂线，将各点转绘到相应的高度位置上。
4、将这些点连成平滑的曲线。
单位：米
400
水平比例尺 1：5 000
垂直比例尺 1：10 000
陆地地形示意图 等高线地形图 分层设色地形图
优点
缺点
立体直观
无法准确表示地形的
可准确表示地表高低起伏
,看起来费劲
一目了然
高程表达不够清楚
陆地地形示意图
等高线地形图
分层设色地形图
比较同一地区不同地形图的优缺点
高低起伏
曲线太多
地形的高低起伏状况
