第4节 简单机械（第1课时）
考试这样考
题型一　杠杆的概念及五要素
角度1:什么叫杠杠？
1.下列关于杠杆的说法中,正确的是 (　　)
A.杠杆必须是一根直棒
B.杠杆不一定要有支点
C.杠杆只能是直的,不可以是弯的
D.杠杆若要平衡,作用在杠杆上的两个力必须使杠杆向相反的方向转动
角度2：杠杆示意图
2.如图所示，小明在按压式订书机的N点施加压力，将订书针钉入M点下方的纸张中，下列
图能正确表示他使用该订书机时的杠杆示意图是（　　）
3.如图所示，一轻质硬棒在F1、F2两个力的作用下处于静止，则
硬棒的支点可能在杠杆上（　　）
A.A点 B.B点 C.C点 D.D点
角度3：认识力臂
4.如图所示的杠杆OC中，拉力F的力臂为(　　)
A.OB B.OA C.OC D.BC
类型二　生活中的杠杆
角度1：生活中的工具
5.如图为用自行车手闸刹车的情景,图中关于该手闸使用时,杠杆的示意图正确的是( )
A. B. C. D.
角度2：运动器材
6.如图甲所示,皮划艇运动员一只手支撑住桨柄的末端,另一只手用力划桨,此时的船桨可看
作一个杠杆。图乙中的船桨模型中最合理的是 (　　)

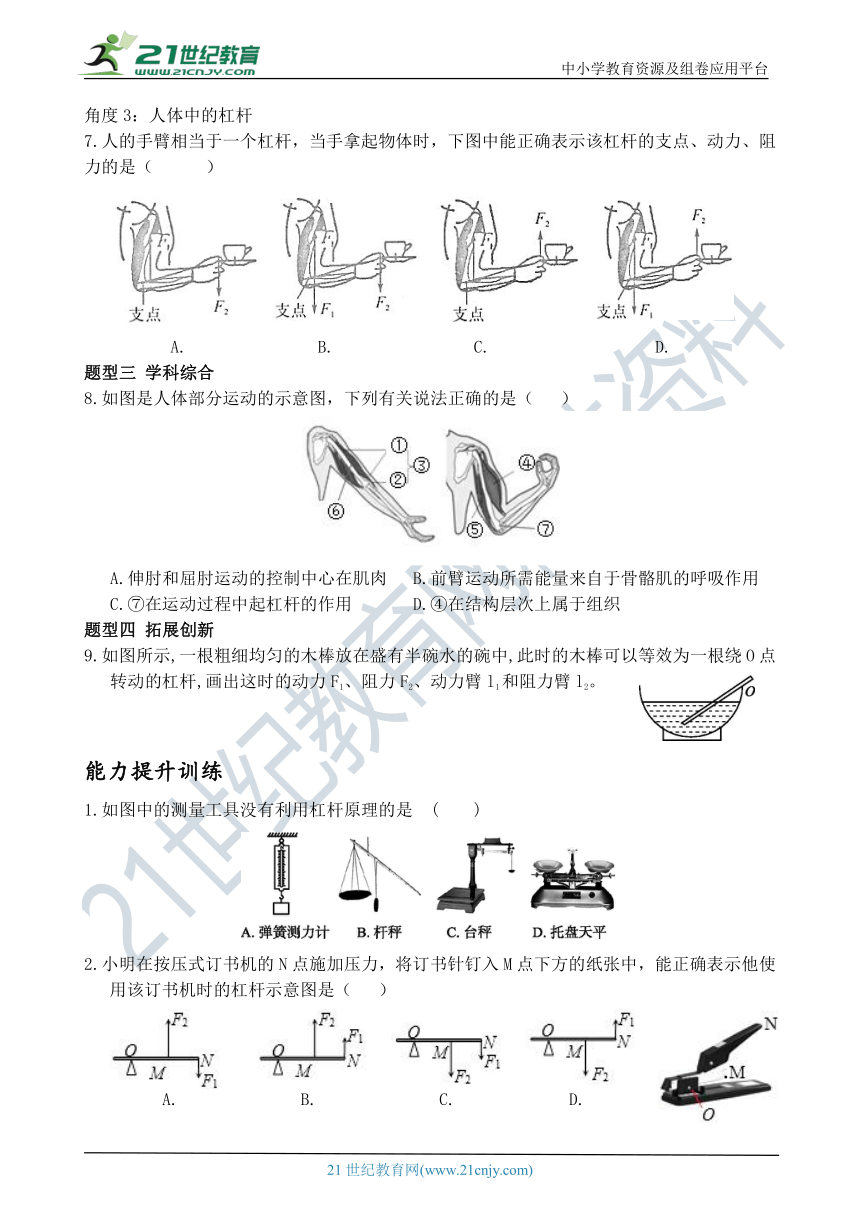

角度3：人体中的杠杆
7.人的手臂相当于一个杠杆，当手拿起物体时，下图中能正确表示该杠杆的支点、动力、阻力的是（ ）
A. B. C. D.
题型三 学科综合
8.如图是人体部分运动的示意图，下列有关说法正确的是（ ）
A.伸肘和屈肘运动的控制中心在肌肉 B.前臂运动所需能量来自于骨骼肌的呼吸作用
C.⑦在运动过程中起杠杆的作用 D.④在结构层次上属于组织
题型四 拓展创新
9.如图所示,一根粗细均匀的木棒放在盛有半碗水的碗中,此时的木棒可以等效为一根绕O点
转动的杠杆,画出这时的动力F1、阻力F2、动力臂l1和阻力臂l2。
能力提升训练
1.如图中的测量工具没有利用杠杆原理的是 (　　)
2.小明在按压式订书机的N点施加压力，将订书针钉入M点下方的纸张中，能正确表示他使用该订书机时的杠杆示意图是（ ）

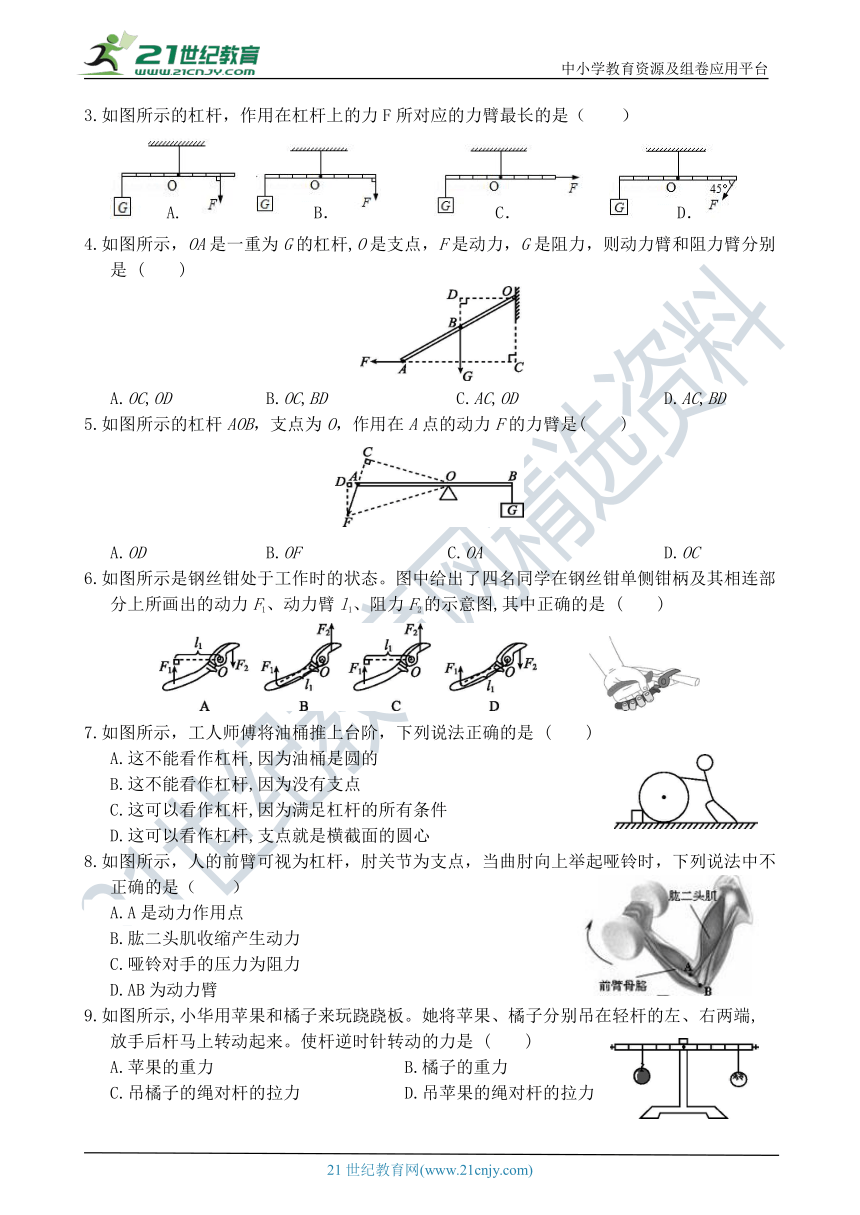

3.如图所示的杠杆，作用在杠杆上的力F所对应的力臂最长的是（　　）
4.如图所示，OA是一重为G的杠杆,O是支点，F是动力，G是阻力，则动力臂和阻力臂分别
是 (　　)
A.OC,OD B.OC,BD C.AC,OD D.AC,BD
5.如图所示的杠杆AOB，支点为O，作用在A点的动力F的力臂是(　　)
A.OD B.OF C.OA D.OC
6.如图所示是钢丝钳处于工作时的状态。图中给出了四名同学在钢丝钳单侧钳柄及其相连部
分上所画出的动力F1、动力臂l1、阻力F2的示意图,其中正确的是 (　　)
7.如图所示，工人师傅将油桶推上台阶，下列说法正确的是 (　　)
A.这不能看作杠杆,因为油桶是圆的
B.这不能看作杠杆,因为没有支点
C.这可以看作杠杆,因为满足杠杆的所有条件
D.这可以看作杠杆,支点就是横截面的圆心
8.如图所示，人的前臂可视为杠杆，肘关节为支点，当曲肘向上举起哑铃时，下列说法中不
正确的是（　　）
A.A是动力作用点
B.肱二头肌收缩产生动力
C.哑铃对手的压力为阻力
D.AB为动力臂
9.如图所示,小华用苹果和橘子来玩跷跷板。她将苹果、橘子分别吊在轻杆的左、右两端,
放手后杆马上转动起来。使杆逆时针转动的力是 (　　)
A.苹果的重力 B.橘子的重力
C.吊橘子的绳对杆的拉力 D.吊苹果的绳对杆的拉力
10.自行车是一种简单、方便、环保的交通工具,它也是简单机械的巧妙结合,如:自行车的踏
脚用到了杠杆原理。作用在脚踏板上的力为F,则图中正确画出该力的力臂的是 (　　)
11.如图所示，一位母亲推着婴儿车行走。当前轮遇到障碍物时，母亲向下按扶把，若把婴
儿车视为杠杆,这时杠杆的支点在　　　　；当后轮遇到障碍物时，母亲向上抬起扶把,
这时杠杆的支点在　　　　　。(均填“前轮”或“后轮”)
12.地震发生后，救援队员利用各种器材展开抢险救灾。
（1）利用如图甲所示的钢丝钳，救援队员把钢筋剪断，钢丝钳 (填“是”或“不
是”)杠杆。
（2）使用撬棒，救援队员把滚落在公路上的石块撬起，如图乙所示，若救援队员在撬棒
D点沿DM方向用力撬起石块，则撬棒的支点是 点；若救援队员在撬棒D点
沿DN方向用力撬起石块，则撬棒的支点是 点。
13.1 m长的杠杆OB可绕O点转动,在杠杆的中点A处施一水平力F1,B端挂一重物,在如图所
示的位置时,动力臂l1=　　　　cm,阻力臂l2=　　　　cm。
14.如图所示，OB是以O点为支点的杠杆，F是作用在杠杆B端的力。图中线段AB与力F的
作用线在一条直线上，且OA⊥AB。线段 (填“OA”“AB”或“OB”)表示力F的力臂。
15.如图所示，O是轻质杠杆的支点，L1是使杠杆保持水平平衡的动力F1 的 力臂，请你画出动力F1示意图（要求保留作图痕迹）。
16.过去农村用的舂米工具是一个杠杆，如图所示是它的结构示意图。O为固定转轴，在A端连接着石球，脚踏B端可以使石球升高，抬起脚，石球会落下打击稻谷。请在图中画出动力F1的力臂和石球所受重力G的示意图。
参考答案
考试这样考
1.D 2.C 3.A 4.A 5.A 6.B 7.A 8.B 9.
能力提升训练
1.A 2.A 3.B 4.A 5.D 6.C 7.C 8.D 9.D 10.C
11.后轮 前轮
12.（1）是 （2）A C
13.25 86.6
14.OA
15.
