17.1 电流与电压和电阻的关系

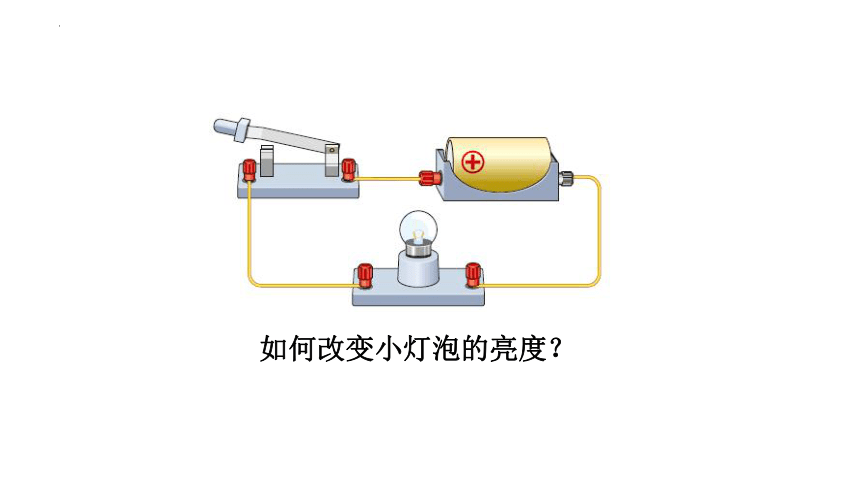

如何改变小灯泡的亮度？
电荷的定向移动。
使电荷定向移动形成电流的原因。
导体对电流的阻碍作用。

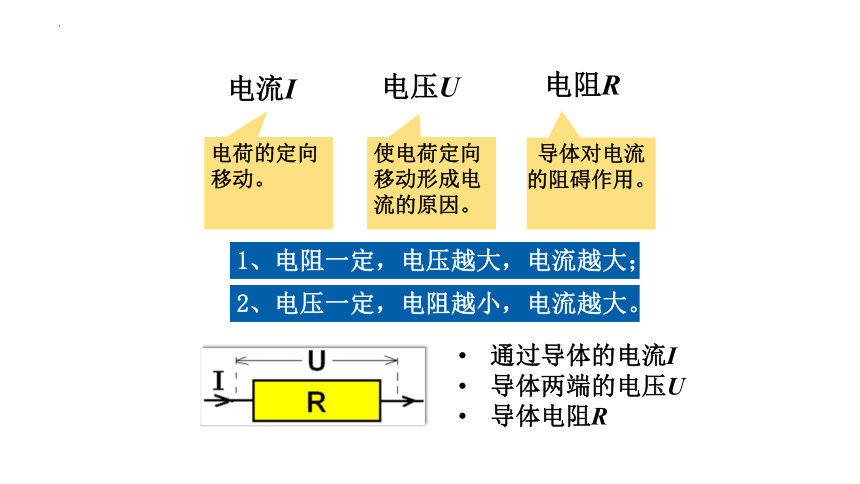

2、电压一定，电阻越小，电流越大。
1、电阻一定，电压越大，电流越大；
电流I
通过导体的电流I
导体两端的电压U
导体电阻R
电压U
电阻R

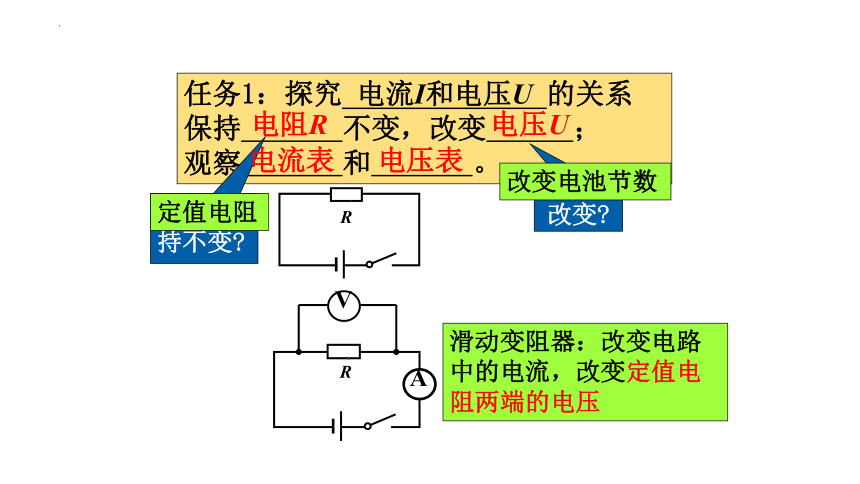

任务1：探究 电流I和电压U 的关系
保持 不变，改变 ；
观察 和 。
怎么保持不变
怎么改变
滑动变阻器：改变电路中的电流，改变定值电阻两端的电压
定值电阻
改变电池节数
电阻R
电压U
电流表
电压表
R
V
A
R

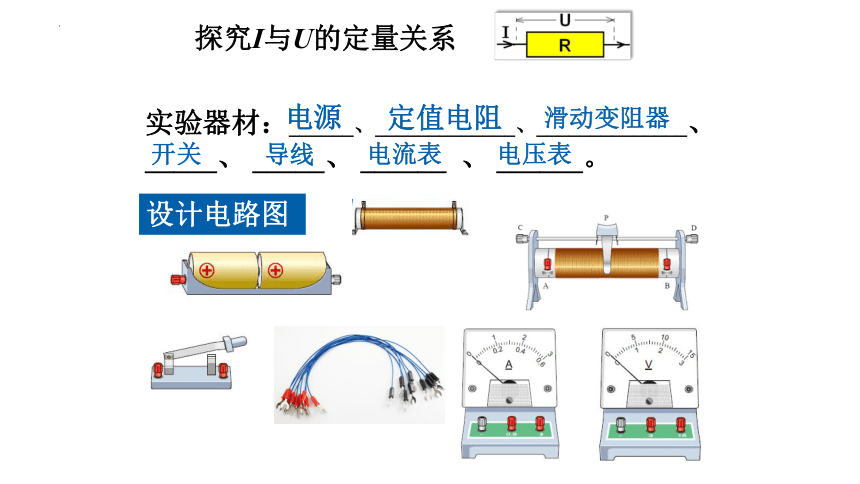

实验器材：______、_____________、______________、 _____、 _____、 ______ 、 ______。
电源
定值电阻
开关
电压表
导线
滑动变阻器
电流表
设计电路图
探究I与U的定量关系
R不变：定值电阻
U改变：调节滑动变阻器
探究I与U的定量关系
R

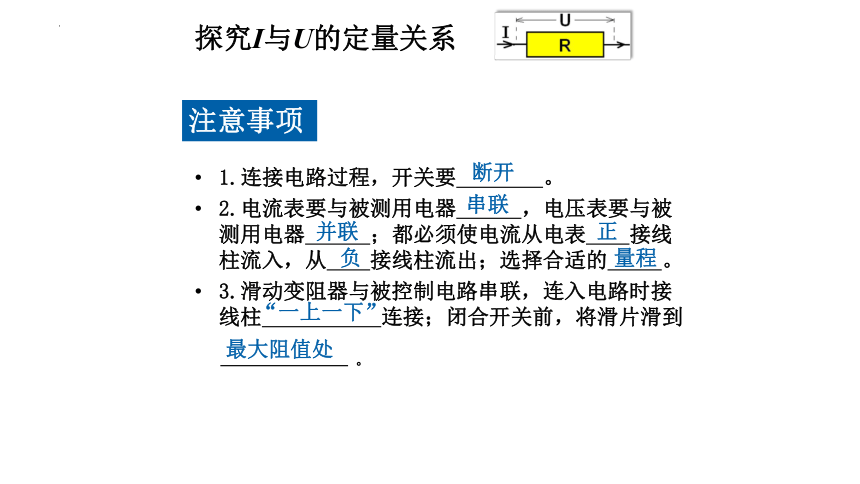

注意事项
1.连接电路过程，开关要 。
2.电流表要与被测用电器 ，电压表要与被测用电器 ；都必须使电流从电表 接线柱流入，从 接线柱流出；选择合适的 。
3.滑动变阻器与被控制电路串联，连入电路时接线柱 连接；闭合开关前，将滑片滑到
断开
串联
并联
正
负
量程
“一上一下”
最大阻值处
。
探究I与U的定量关系
收集数据
定值电阻R= 5 Ω
U/V 0.5 1.0 1.5 2.0 2.5
I/A
R=5Ω
U=0.5V 1.0V 1.5V
探究I与U的定量关系
定值电阻R= 5 Ω
U/V 0.5 1.0 1.5 2.0 2.5
I/A
R=5Ω
U=0.5V 1.0V 1.5V
当导体的电阻一定时，通过导体的电流与导体两端的电压成正比。
探究I与U的定量关系
实验过程中的不变量是什么，如何控制其不变？
如何改变研究对象的电阻？怎么操作？
滑动变阻器在实验中起到什么作用？
设计实验
2．实验探究电流与电阻的关系
A
V
R
R'
S
电路图
　　电压一定，研究电流与电阻的定量关系。
设计实验
次数 U/V I/A R/Ω
1 U= 2 V 5
2 10
3 20
表二：保持电压不变时，研究电流随电阻的变化。
O
10
15
20
25
5
0.4
0.2
0.1
I/A
R/Ω
O
10
15
20
25
0.05
0.2
0.35
0.15
0.1
0.3
0.25
5
0.4
归纳结论
　　当导体两端的电压一定时，通过导体的电流跟导体的电阻成反比。
　　某同学按如图所示的电路研究通过导体的电流跟导体电阻的关系。电源电压保持不变，他不断改变电阻箱R1(符号用 表示)的阻值，测得相应的电流如下表。分析表中数据可知：电流跟电阻__________，这与其他同学的结论不一样，其原因是_____________________。
次数 R1/W I/A
1 2 0.40
2 4 0.32
3 8 0.25
V
A
S
R1
R2
P
不成反比
没有保持电压一定
二、例题分析
　　1．已知R1＝3R2，分别把R1、R2接到6 V的电源上，通过它们的电流比I1∶I2等于（ ）
　　A．1∶3　 B．3∶1　 C．2∶1　 D．4∶1
　　2．一导体接到电路中 ，如果把它两端的电压增大到原来的三倍，下列说法中正确的是（ ）
　　A．它的电阻是原来的三倍
　　B．它的电流保持不变
　　C．它的电流是原来的三分之一
　　D．它的电流是原来的三倍
A
D
练一练
