16.1 电压
生活中的电
雷电可击伤人和牲畜
高压危险，不能接近
起电机的高压放电
电与我们的生活息息相关，电压一词对于我们也不陌生。
（1）什么是电压 （2）电压是从哪里来的
水压是形成水流的原因；
一、电压是形成电流的原因。
二、电 源是提供电压的装置．电源的作用就是保持正负极间有一定的电压。
1、电压是形成电流的原因，
电源是提供电压的装置。
2、电压的符号用U表示。
3、电压的单位是：
伏特，简称伏（V）
一、电压
1kV =103V
1V=103mV
1节干电池_____V
1.5
1节铅蓄电池_____V
2
3×2V
2×2V
家庭电路______V
220
常见的电压值
高压输电110KV= ______ V
1.1x105
闪电_________ V
104~109
常见的电压值

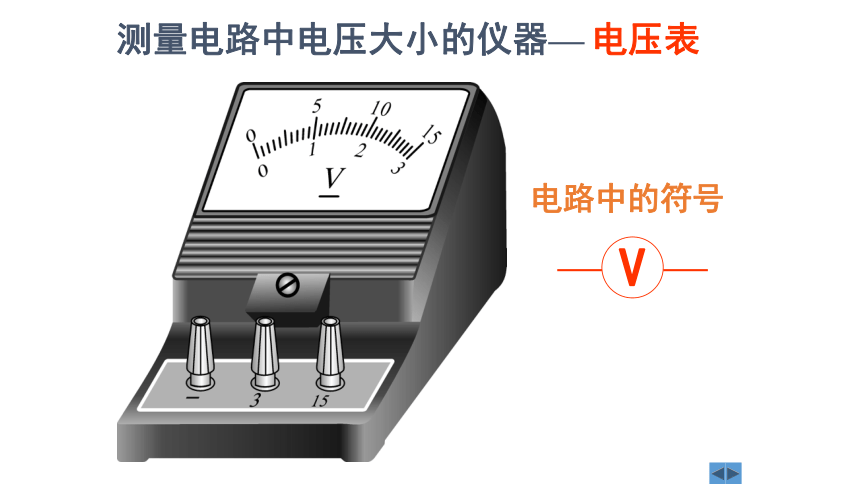

测量电路中电压大小的仪器—
V
电路中的符号
电压表
1、电压表的符号是________，如图所示是一个电压表，仔细观察并回答：
①电压表有_____个接线柱：___个负接线柱（共用接线柱），___个正接线柱。
②电压表有两个量程：分别是________ , ________。
③两排刻度值：量程为0-3Ⅴ时，分度值是________；
量程为0-15Ⅴ时，分度值（每小格表示的电压）是________。
【合作探究】：电压表的使用及读数
三
一
两
0 ～3V
0 ～15V
0 .5V
0 .1V
四、电压的测量
2.电压表的使用方法
使用前：①需要先_____；
②确认______③确认______
使用时：①____联在电路中；
②电流从电压表“______接线柱”流进，“______接线柱”流出；
③用“______法”选择合适的量程，所测的电压值不能超过量程；
④电压表______直接连到电源的正、负极上，测出的示数是电源的电压。
并
+
－
试触
可以
调零
分度值
量程
　　读数步骤：
第一步，确认量程；
第二步，确认分度值；
第三步，读数。
注意：
读数时应让视线通过指针与刻度盘垂直
3.电压表的读数方法
【试一试】
2 V
【试一试】三个表的读数各是多少？
12.5 V
1 V
　　将电压表接在小灯泡两端，接通电路，读取的数据是 ＿＿＿＿ V ；
　　将电压表接在电 源两端，接通电路，读取的数据是 ＿＿＿＿ V。
　　实验结果表明，电压表两次的示数是相等的，即在只有一个用电器的电路中，用电器两端的电压与电源电压相等。
实验结果
动手测量用电器两端的电压和电源两端的电压。
【撸起袖子加油干】
练习使用电压表一
课堂总结：
一、电压（符号U）
1、电压的意义：要让一段电路中有电流，它的两端就要有电压，电源的作用就是给用电器两端提供电压。
2、电压的单位：
　国际单位：伏特（volt） ，简称伏（ V ）
　常用单位：千伏（kV）；毫伏（mV）
　　 换算：　1 kV =1 000 V= 103 V
　　　　　　　1 mV =0.001 V= 10-3 V
二、电压表
1、电压表：测量电压的仪器。
2、电压表的电路符号：
三、电压表的正确使用方法
1、红色接线柱“+”接正极，黑色接线柱“—”接负极。
2、电压表必须与用电器并联。(可以直接并联在电源两端)
3、确认电压表量程，选择合适的量程接入电路。
动手电脑学物理
1.在图中，请用笔画线表示导线来连接实物图，使小灯泡能够发光并且电压表能够测出灯泡两端的电压(估计在 2~3V 之间).
