18.1 电能 电功
电能转化为光能
电能转化为机械能
电能的应用

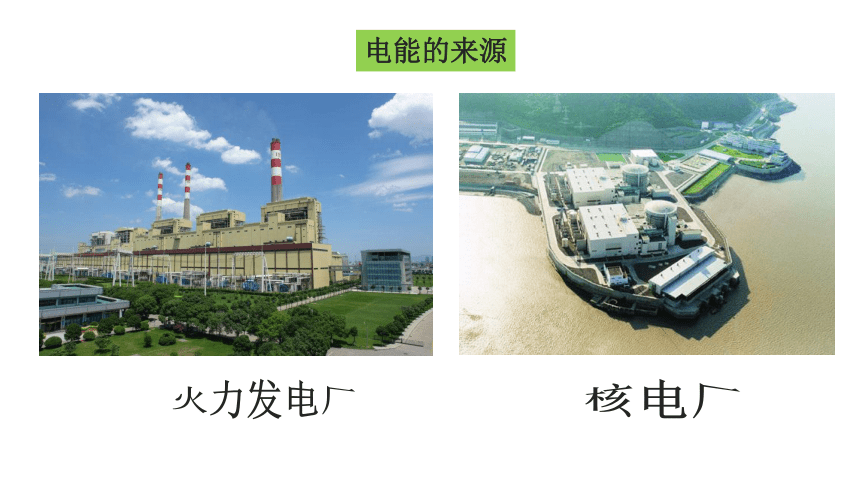

电能的来源
火力发电厂
核电厂
风力发电厂
各种各样的电池

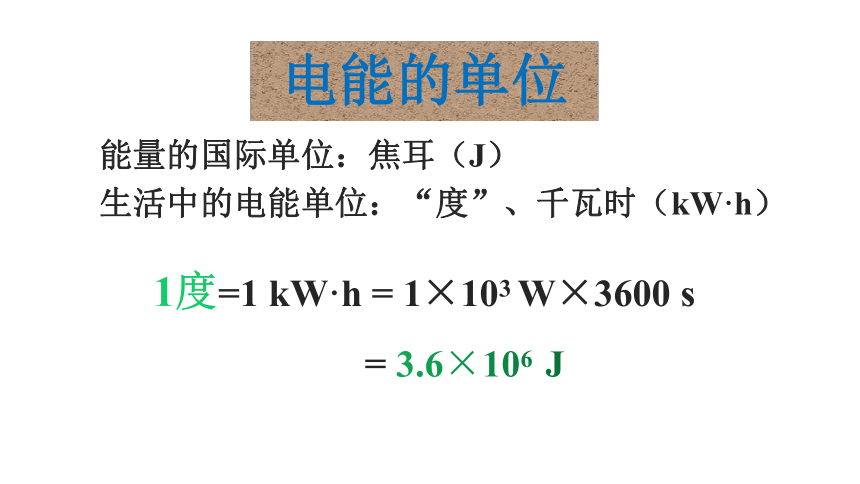

电能的单位
能量的国际单位：焦耳（J）
生活中的电能单位：“度”、千瓦时（kW·h）
1度=1 kW·h = 1×103 W×3600 s
　　　　　 = 3.6×106 J

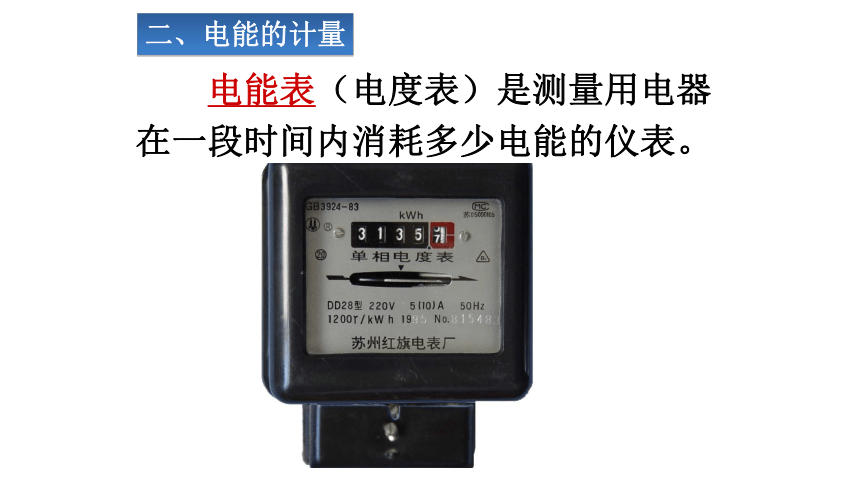

　　电能表（电度表）是测量用电器在一段时间内消耗多少电能的仪表。
二、电能的计量
●“220 V” 表示
这个电能表应该在
220 伏的电路中使
用。
电能表 重要的参数 应该注意：
●“10（20）A”
表示这个电能表的
标定电流为 10 A，
额定最大电流为
20 A。电能表工作
时的电流不应超过
额定最大电流。
●“50 ～”表示
这个电能表在频
率为50 Hz的交流
电路中使用。
●“600 revs/
（kW · h）”表示
接在这个电能表上
的用电器，每消耗
1 kW · h的电能，
电能表上的转盘转
过 600 转。
整数位
小数位
　　小明家中1 月底与 2 月底电能表的示数如图所示，小明家所在地区每度电的电费是0.60元，请估算他家 2 月份需要付多少电费。
3 2 8 7 5
5
3 3 9 8 5
5
2 月底
1 月底
　　2 月份消耗的电能为：
　　　　3 398.5 kW·h －3 287.5 kW·h = 111 kW·h
　　应支付的电费为：
　　　　111 kW·h×0.60 元/(kW·h) = 66.6 元
解析：
小明又观察了家里电能表，表盘上参数标有“600r/(kW·h)”，将某用电器单独接在该表上.当用电器工作4min后，电能表转盘转过60r.请你帮他：
算出该用电器4min消耗的电能为多少焦耳？
4min内电能表转盘转过60r，该用电器消耗的电能为：
解析：
W =
60r
600r/(kW·h)
=
1
10
kW·h
=
1
10
×3.6×106J
3.6×105J
=
电功
电流所做的功
实质：电流做功的过程实际上就是电能转化为其他形式能量的过程，电流作了多少功就有多少电能转化为其他形式的能。也就是消耗了多少电能；获得了多少其他形式的能。
电功
电流所做的功
点拨：科学家们用精确的实验研究得出：
（2）在电压和时间相等的条件下，电功跟电流成正比。
（3）在电压和电流相等的条件下，电功跟时间成正比。
（1）在电流和时间相等的条件下，电功跟电压成正比。
电功
电流所做的功
结论：电流在某段电路上所做的功，跟这段电路两端的电压成正比；跟电路中的电流成正比；跟通电时间成正比。
在物理上，人们用：“W ”表示电功，因此：
W=U I t
电功的单位是“焦耳”，简称“焦”，符号是“J”
1J=1V×1A×1s
电功
电流所做的功
例：某日光灯在照明电路中正常工作时，其电流是0.13A，若通电10min，则电流做功为多少焦耳
解：W=UIt=220V×0.13A×10×60s=17160J
课堂练习
1.10月初表盘： 应记为__________
10月底表盘： 应记为__________
10月份消耗电能为_____________
4267.8kW h
4374.4kW h
106.6kW h
