18.2 电功率 课件 2022-2023学年人教版物理九年级全一册(共14张PPT)

(共14张PPT)
18.2 电功率
将电灯泡和空调分别接在家庭电路中单独工作，会发现电灯泡单独工作时，电能表铝盘转动慢；空调单独工作时，电能表铝盘转动快。这说明了什么问题？
说明电流做功有快有慢！

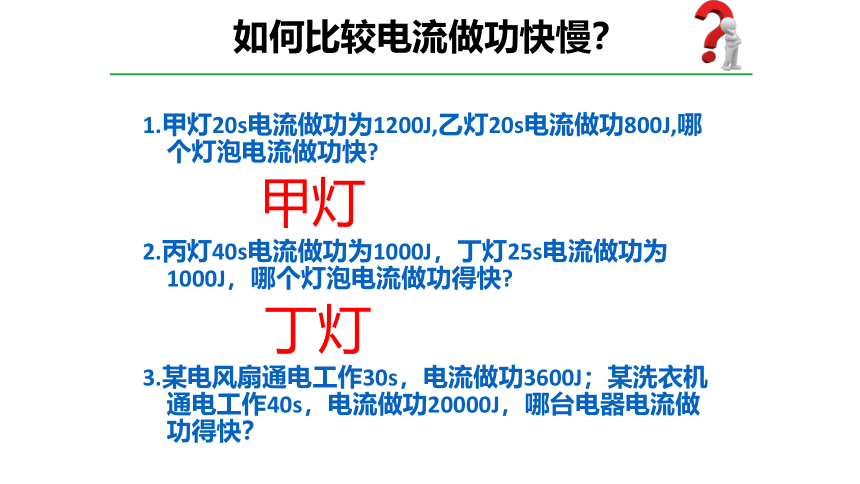

如何比较电流做功快慢？
1.甲灯20s电流做功为1200J,乙灯20s电流做功800J,哪个灯泡电流做功快
2.丙灯40s电流做功为1000J，丁灯25s电流做功为1000J，哪个灯泡电流做功得快
3.某电风扇通电工作30s，电流做功3600J；某洗衣机通电工作40s，电流做功20000J，哪台电器电流做功得快？
甲灯
丁灯

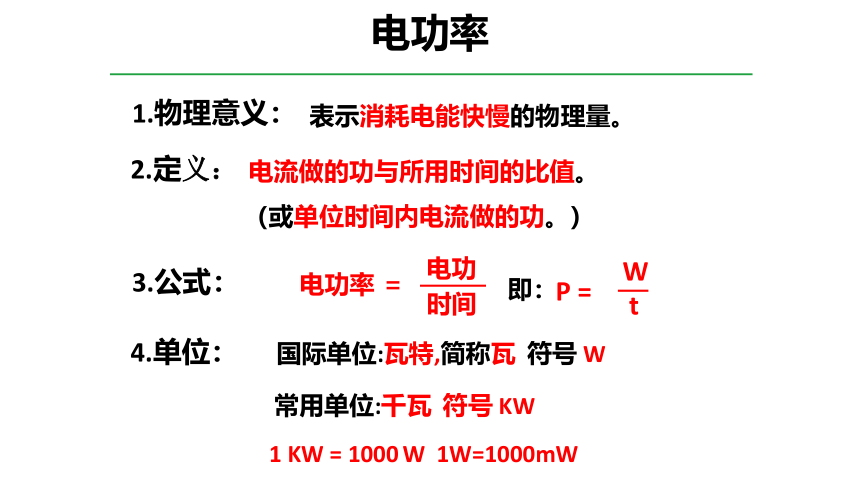

电功率
国际单位:瓦特,简称瓦 符号 W
表示消耗电能快慢的物理量。
1.物理意义：
2.定义：
电流做的功与所用时间的比值。
（或单位时间内电流做的功。）
3.公式：
电功
电功率 ＝
时间
即：
P =
W
t
4.单位：
常用单位:千瓦 符号 KW
1 KW = 1000 W 1W=1000mW
小资料

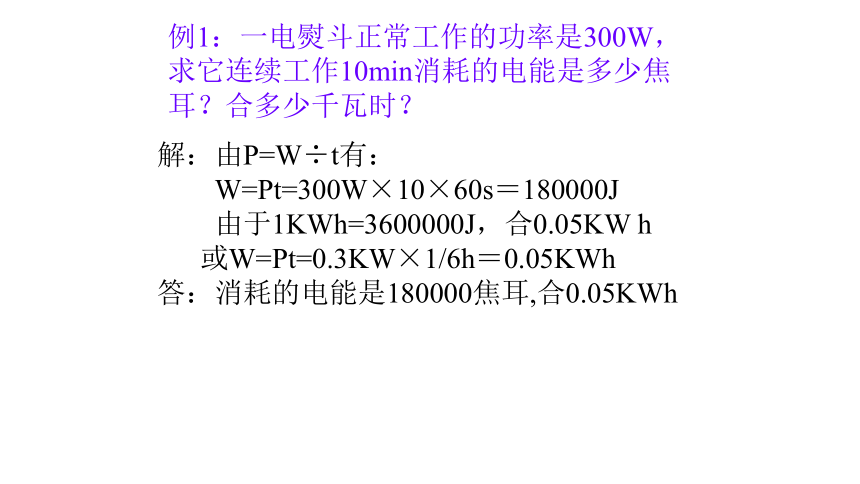

例1：一电熨斗正常工作的功率是300W，求它连续工作10min消耗的电能是多少焦耳？合多少千瓦时？
解：由P=W÷t有：
W=Pt=300W×10×60s＝180000J
由于1KWh=3600000J，合0.05KW h
或W=Pt=0.3KW×1/6h＝0.05KWh
答：消耗的电能是180000焦耳,合0.05KWh
乙
2
0
8
0
4

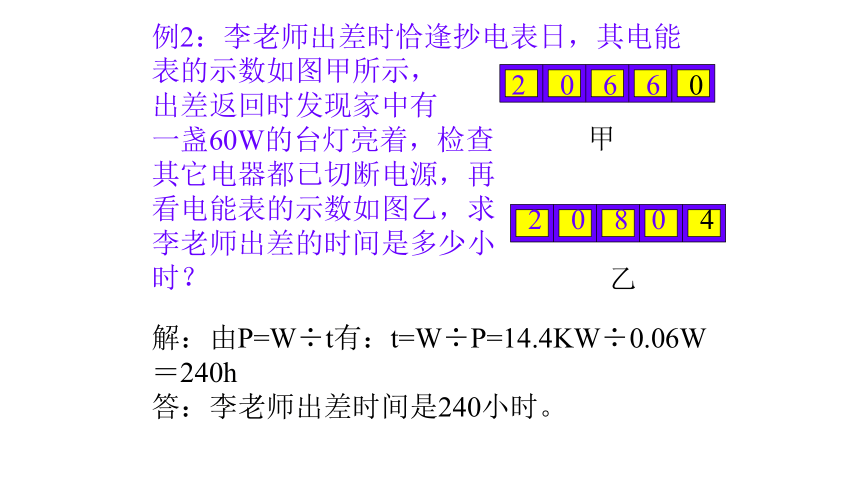

例2：李老师出差时恰逢抄电表日，其电能表的示数如图甲所示， 出差返回时发现家中有 一盏60W的台灯亮着，检查 其它电器都已切断电源，再 看电能表的示数如图乙，求 李老师出差的时间是多少小 时？
甲
2
0
6
6
0
解：由P=W÷t有：t=W÷P=14.4KW÷0.06W＝240h
答：李老师出差时间是240小时。
普通照明灯
“220”表示此灯的额定电压是220V
“40”表示此灯的额定功率为40W
一盏标有“2.5V 0.75W”的小灯泡
步骤：调节滑动变阻器，使灯泡实际电压分别为1.5V、 2.5V、2.8V时。
现象：分析灯泡亮度变化。
U实=2.5V 正常发光
U实=2.8V 偏亮
U实=1.5V 偏暗
额定电压、额定功率
A
V
L
R
S
1．额定电压： 用电器正常工作时的电压。
2．额定功率： 用电器在额定电压下工作时的功率。
P额
U额
U实
P实
3．实际电压： 实际加在用电器两端的电压。
4．实际功率： 用电器在实际电压下工作时的功率。
结论：灯泡的亮暗程度是由实际电功率的大小决定的。
额定电压、额定功率
U实 = U额 P实 =P额 灯正常发光
用电器正常工作
U实＜U额 P实 P额 灯比正常发光_____
用电器不能正常工作
U实＞U额 P实 P额 灯比正常发光_____
灯有可能被______
暗
亮
烧毁
＜
＞
三、额定电压、额定功率和实际电压、实际功率
　　一种彩色灯泡的额定电压是 36 V，要接在 220 V 的电路中，要串联多少个这种灯泡才行
因不能超过额定电压，所以应该串联 7个这种灯泡。
解：
≈ 6.1（个）
n =
220 V
36 V
进一法
想想议议
1、由电功率公式 P=UI 可以看出，测量用电器两端的电压（电压表）和通过用电器的电流（电流表），就可以知道用电器实际的电功率。
2、由电功率公式 可以看出，
P =
W
t
用电能表测量电功，用秒表测量时间，就可以计算出电功率。
电功率的测量
A
V
L
R
S
小结
电功率
电功率的概念
额定电压
额定功率
的概念
实际功率的概念
