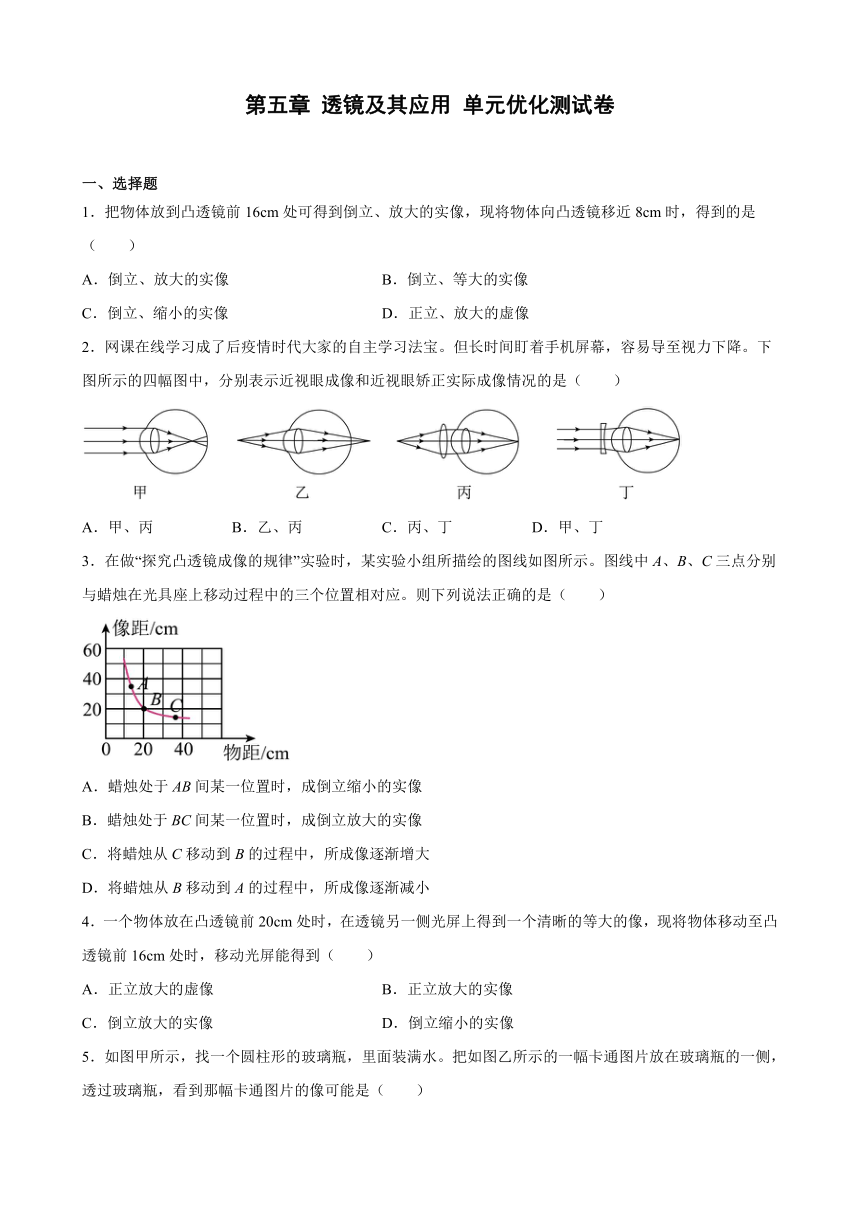

第五章 透镜及其应用 单元优化测试卷
一、选择题
1．把物体放到凸透镜前16cm处可得到倒立、放大的实像，现将物体向凸透镜移近8cm时，得到的是（　　）
A．倒立、放大的实像 B．倒立、等大的实像
C．倒立、缩小的实像 D．正立、放大的虚像
2．网课在线学习成了后疫情时代大家的自主学习法宝。但长时间盯着手机屏幕，容易导至视力下降。下图所示的四幅图中，分别表示近视眼成像和近视眼矫正实际成像情况的是（　　）
A．甲、丙 B．乙、丙 C．丙、丁 D．甲、丁
3．在做“探究凸透镜成像的规律”实验时，某实验小组所描绘的图线如图所示。图线中A、B、C三点分别与蜡烛在光具座上移动过程中的三个位置相对应。则下列说法正确的是（　　）
A．蜡烛处于AB间某一位置时，成倒立缩小的实像
B．蜡烛处于BC间某一位置时，成倒立放大的实像
C．将蜡烛从C移动到B的过程中，所成像逐渐增大
D．将蜡烛从B移动到A的过程中，所成像逐渐减小
4．一个物体放在凸透镜前20cm处时，在透镜另一侧光屏上得到一个清晰的等大的像，现将物体移动至凸透镜前16cm处时，移动光屏能得到（　　）
A．正立放大的虚像 B．正立放大的实像
C．倒立放大的实像 D．倒立缩小的实像

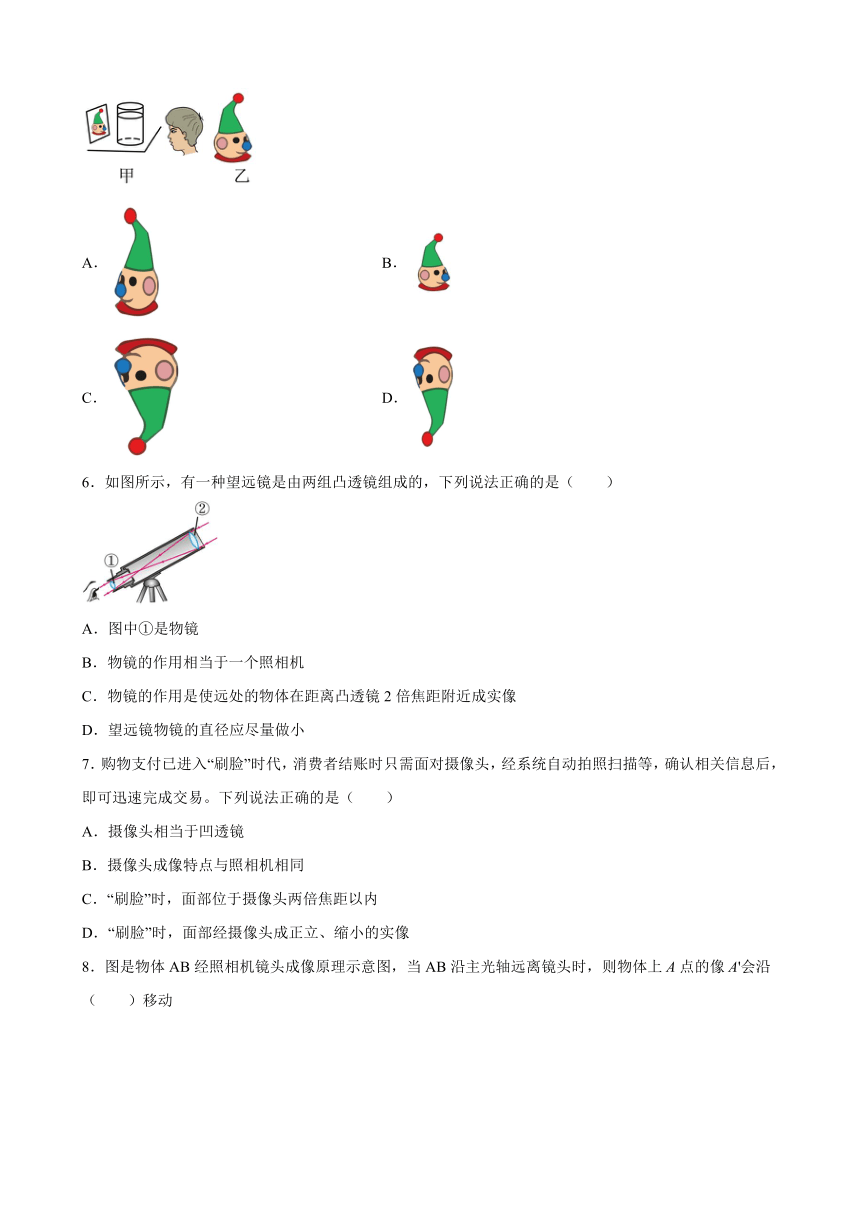

5．如图甲所示，找一个圆柱形的玻璃瓶，里面装满水。把如图乙所示的一幅卡通图片放在玻璃瓶的一侧，透过玻璃瓶，看到那幅卡通图片的像可能是（　　）
A． B．
C． D．
6．如图所示，有一种望远镜是由两组凸透镜组成的，下列说法正确的是（　　）
A．图中①是物镜
B．物镜的作用相当于一个照相机
C．物镜的作用是使远处的物体在距离凸透镜2倍焦距附近成实像
D．望远镜物镜的直径应尽量做小
7．购物支付已进入“刷脸”时代，消费者结账时只需面对摄像头，经系统自动拍照扫描等，确认相关信息后，即可迅速完成交易。下列说法正确的是（　　）
A．摄像头相当于凹透镜
B．摄像头成像特点与照相机相同
C．“刷脸”时，面部位于摄像头两倍焦距以内
D．“刷脸”时，面部经摄像头成正立、缩小的实像

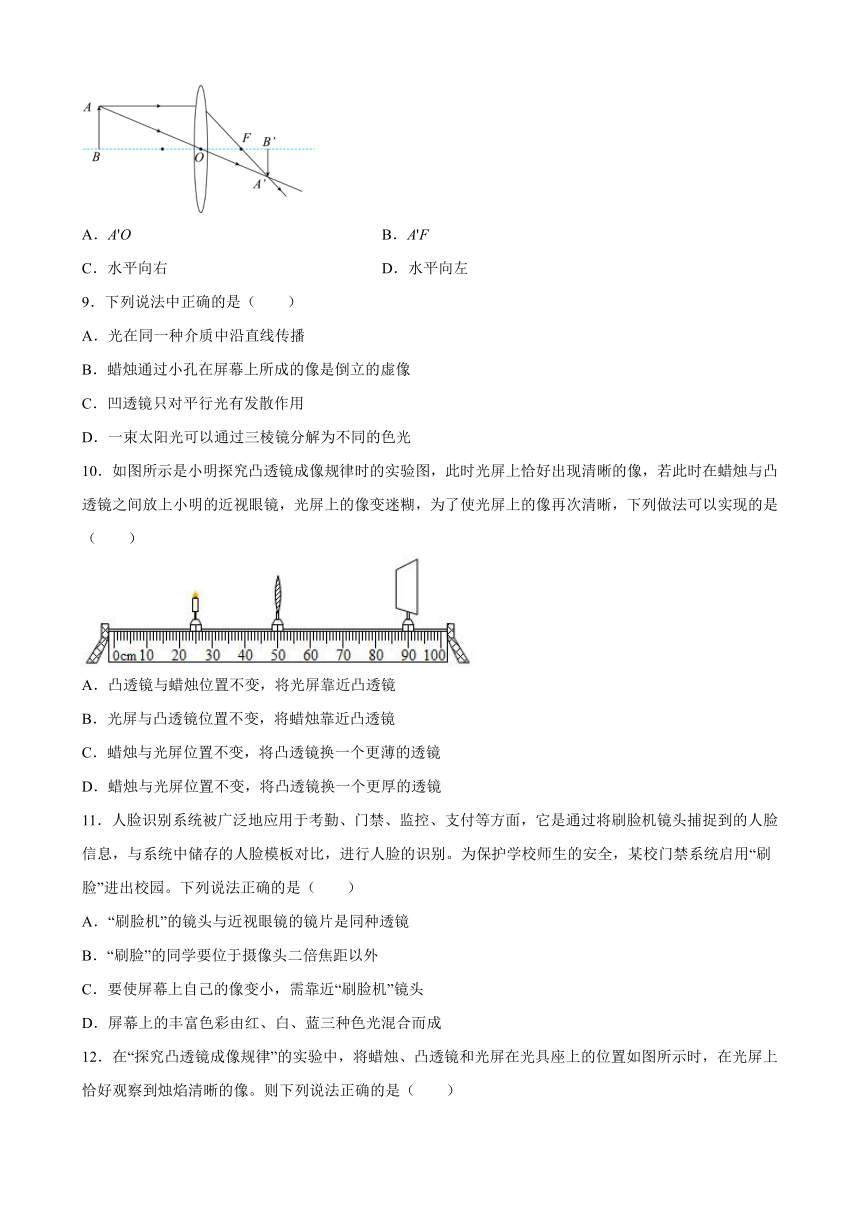

8．图是物体AB经照相机镜头成像原理示意图，当AB沿主光轴远离镜头时，则物体上A点的像A'会沿（　　）移动
A．A'O B．A'F
C．水平向右 D．水平向左
9．下列说法中正确的是（　　）
A．光在同一种介质中沿直线传播
B．蜡烛通过小孔在屏幕上所成的像是倒立的虚像
C．凹透镜只对平行光有发散作用
D．一束太阳光可以通过三棱镜分解为不同的色光
10．如图所示是小明探究凸透镜成像规律时的实验图，此时光屏上恰好出现清晰的像，若此时在蜡烛与凸透镜之间放上小明的近视眼镜，光屏上的像变迷糊，为了使光屏上的像再次清晰，下列做法可以实现的是（　　）
A．凸透镜与蜡烛位置不变，将光屏靠近凸透镜
B．光屏与凸透镜位置不变，将蜡烛靠近凸透镜
C．蜡烛与光屏位置不变，将凸透镜换一个更薄的透镜
D．蜡烛与光屏位置不变，将凸透镜换一个更厚的透镜
11．人脸识别系统被广泛地应用于考勤、门禁、监控、支付等方面，它是通过将刷脸机镜头捕捉到的人脸信息，与系统中储存的人脸模板对比，进行人脸的识别。为保护学校师生的安全，某校门禁系统启用“刷脸”进出校园。下列说法正确的是（　　）
A．“刷脸机”的镜头与近视眼镜的镜片是同种透镜
B．“刷脸”的同学要位于摄像头二倍焦距以外
C．要使屏幕上自己的像变小，需靠近“刷脸机”镜头
D．屏幕上的丰富色彩由红、白、蓝三种色光混合而成
12．在“探究凸透镜成像规律”的实验中，将蜡烛、凸透镜和光屏在光具座上的位置如图所示时，在光屏上恰好观察到烛焰清晰的像。则下列说法正确的是（　　）
A．实验用的凸透镜焦距范围：10cmB．凸透镜位置不变，将蜡烛远离凸透镜，移动光屏，观察到像变大
C．蜡烛和光屏位置不变，将凸透镜移至45cm刻度处，在光屏上能观察到一个等大的像
D．蜡烛和光屏位置不变，将凸透镜移至40cm刻度处，在光屏上能观察到一个放大的像
13．甲、乙、丙三个凸透镜的焦距：f甲＞f乙＞f丙，如图所示，用乙透镜进行实验，物体到透镜的距离等于它的两倍焦距时，光屏上成清晰的等大、倒立的像；用甲、丙透镜进行实验时，只把透镜放在乙透镜原来的位置，不改变物距，前后移动光屏，以下判断正确的是（　　）
A．用甲透镜实验，光屏上能成倒立、缩小的像
B．用甲透镜实验，光屏上能成正立、放大的像
C．用丙透镜实验，光屏上能成倒立、缩小的像
D．用丙透镜实验，光屏上能成倒立、放大的像
14．照相机常用来记录生活中的美好瞬间，照相机的镜头相当于一个凸透镜。下列说法正确的是（　　）
A．照相机镜头成像利用的是光的反射
B．照相时，成的像是倒立、缩小的
C．照相机的镜头与远视眼镜的镜片是同一类透镜
D．照相时，要想使人像变大，人应该在镜头的一倍焦距与二倍焦距之间
二、填空题
15．全国学生体质健康调研最新数据表明，我国青少年学生总体近视率正逐年降低。视力正常的人，从近处向远处观看物体时，晶状体焦距会变 ___________（选填“长”或“短”），而近视眼的晶状体经睫状体调节后依然看不清远处的物体，需要佩戴 ___________透镜来矫正。
16．让平行于主光轴的光分别射向凸透镜A与B，情况如图甲所示，则A与B中对光的会聚作用较强的是________ 。如图乙所示，烛焰通过凸透镜A恰好能在光屏上成清晰的像，如果保持蜡烛的位置不动，将凸透镜A换成凸透镜B，还想在光屏上看到清晰的像，应该向_______移动光屏。
17．现在很多小区采用人脸识别系统。人站在机器前时，人脸识别系统既可以对其面部特征进行快速核对，如图所示，由此推断，此装置的镜头为 ___________透镜。这种镜头可以用来矫正 ___________眼，若想使拍摄的图像变大，人脸应该 ___________（选填“远离”或“靠近”）镜头。
18．2021年12月9日，中国空间站太空授课以天地互动的形式圆满完成，航天员叶光富进行了太空水球光学实验。在太空失重环境下，水滴收缩成一个接近完美球体的水球，这个水球可以被看成一个凸透镜。将一个物体放在这个凸透镜二倍焦距以外的某一位置，可以看到一个倒立、___________（选填“放大”或“缩小”）的 ___________（选填“实像”或“虚像”）。
19．某次实验中各光学元件在如图所示位置光屏上得到清晰倒立___________的实像（选填“放大”“缩小”或“等大”），生活中的___________就是根据这个原理制成的（选填“照相机“投影仪”或“放大镜”）。
三、作图题(共0分)
20．在如图的方框内填上适当的光学元件。
21．凸透镜成像情况如图所示，AC是从物点A发出的一束射到凸透镜上的光，A′B′是AB的像，请作出AC经凸透镜折射后的光线，通过作图找出该凸透镜的一个焦点F。
22．如图所示，AB为遮光板，S′是点光源S在平面镜中所成的像，S发出的一条光线经平面镜反射后恰好经过凸透镜左侧焦点F，请画出光路图。
四、实验题
23．在探究“凸透镜成像规律”实验中，小梦将焦距为10cm的凸透镜固定在光具座50cm处，进行了如下实验：
（1）调整实验器材高度时，蜡烛 ___________（选填“需要”或“不需要”）点燃；
（2）如图所示，这是小梦同学某次实验时的情景，此时烛焰在光屏上成清晰的像，应用此成像原理可制成 ___________（选填“照相机”、“幻灯机”或“放大镜”）；
（3）实验中，保持蜡烛和光屏不动，将凸透镜移到35cm处，在光屏上 ___________（选填“能”或“不能”）得到清晰的像，原因是___________。
24．在实验室完成“探究凸透镜成像的规律”的实验，所用凸透镜的焦距为f＝10cm，把凸透镜固定在光具座上50cm处，调节蜡烛的烛焰与凸透镜和光屏的中心在同一高度。
（1）如图甲所示，若此时想用光屏承接到烛焰的实像，光屏应在______（选填“50cm～60cm”、“60cm～70cm”或“70cm～100cm”）范围内移动；
（2）保持凸透镜位置不变，把蜡烛放在30cm刻度线处，调整光屏到透镜的距离，则在光屏上看到烛焰______（选填“放大”、“缩小”或“等大”）倒立的像；
（3）若想模拟投影仪的成像原理，应在步骤（2）的基础上将蜡烛向______（选填“靠近”或“远离”）凸透镜的方向移动并调节光屏的位置，使烛焰在光屏上成清晰的像。若蜡烛燃烧变短了，其在光屏上的像的位置将______（选填“升高”或“降低”）；
（4）如图乙所示，F、F'是凸透镜焦点，请画出经过透镜后的两条折射光线______。
参考答案：
1．D
2．D
3．C
4．C
5．A
6．B
7．B
8．B
9．D
10．D
11．B
12．D
13．C
14．BC
15． 长 凹
16． B 左
17． 凸 远视 靠近
18． 缩小 实
19． 放大 投影仪
20．
21．
22．
23． 需要 照相机 能 光路可逆
24． 60cm~70cm 等大 靠近 升高
