19.1家庭电路

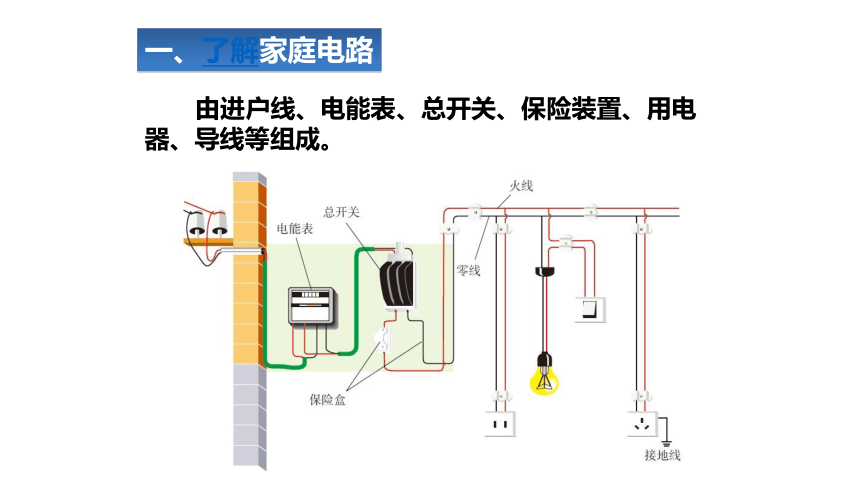

由进户线、电能表、总开关、保险装置、用电器、导线等组成。
一、了解家庭电路
1．电能表
　　（1）作用：
　　（2）安装：
　　测量用电器消耗电能的多少。
　　安装在干路上，在总开关之前。

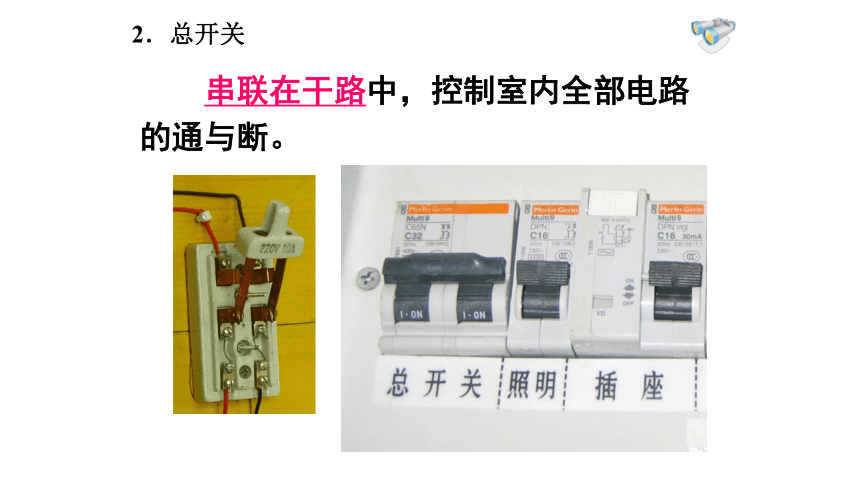

2．总开关
串联在干路中，控制室内全部电路的通与断。

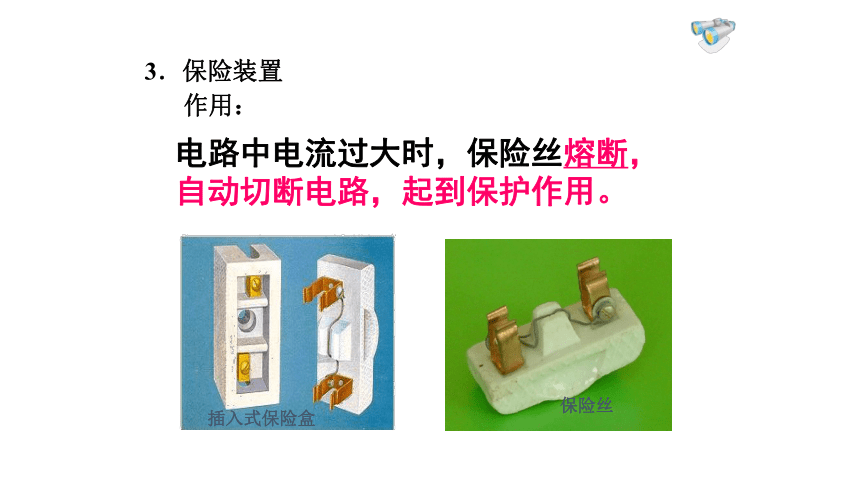

3．保险装置
　　 作用：
电路中电流过大时，保险丝熔断，自动切断电路，起到保护作用。
插入式保险盒
保险丝

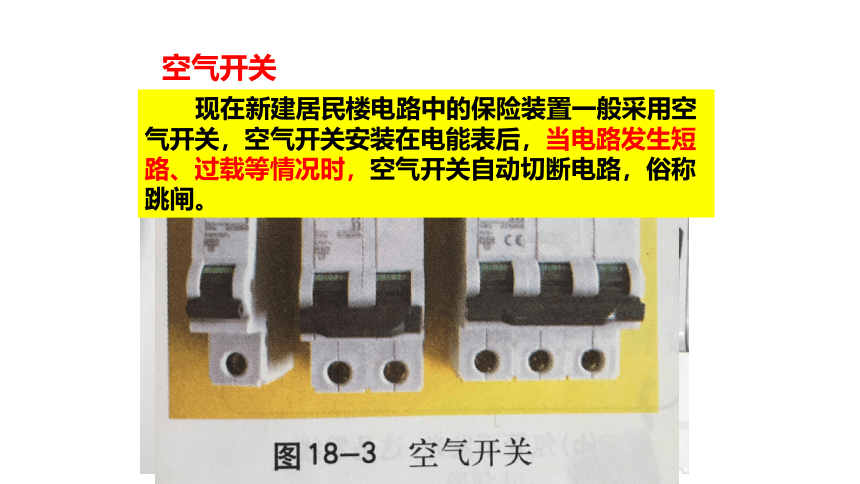

空气开关
现在新建居民楼电路中的保险装置一般采用空气开关，空气开关安装在电能表后，当电路发生短路、过载等情况时，空气开关自动切断电路，俗称跳闸。
空气开关

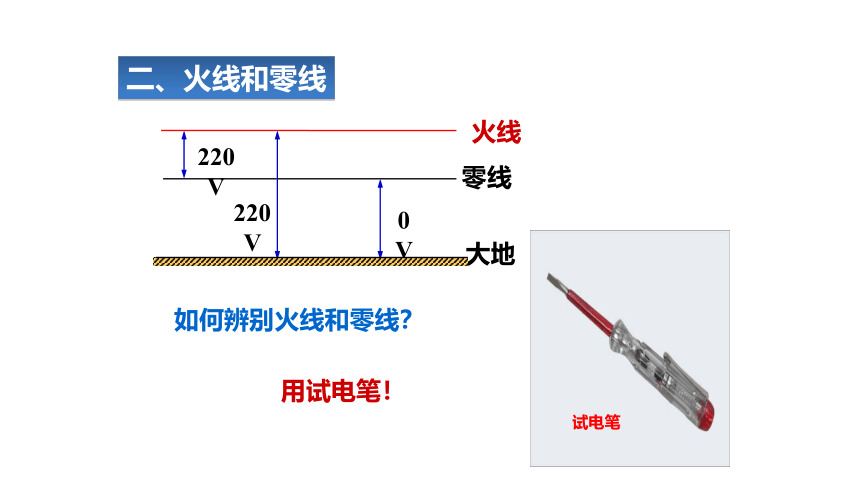

火线
零线
大地
　　用试电笔！
试电笔
0 V
220 V
220 V
　　如何辨别火线和零线？
二、火线和零线
1．试电笔
　　（1）作用：辨别火线和零线。
　　（2）构造：
氖管
电阻
笔尖金属体
笔尾金属体
弹簧
二、火线和零线
　　（3）使用方法：
用手接触笔尾的金属体、笔尖金属体接触被测电路。若氖管发光，则接触的是火线，否则为零线。
　　试电笔的正确使用！
错误的使用方法：
2．用电器与零线、火线的连接。
　 （1）各用电器（插座）并联在电路中。
（2）控制用电器的开关要连接在火线和用电器之间。
1．三线插头
三孔插座
三脚插头
三、三线插头和漏电保护器
漏电保护器
E
N
L
接火线
接零线
接地
E
N
L
接用电器外壳
接法：左零右火上接地
接地保护
对比归纳
熔 丝
过流保护：电流过大切断电源
空气开关
漏触电保护器
三线插头 漏触电保护
三孔插座
课堂练习
当 堂 检 测
1．电进入家庭电路的顺序应是(　　)
A．电能表、熔断器、总开关、用电器
B．电能表、总开关、熔断器、用电器
C．总开关、电能表、用电器、熔断器
D．熔断器、电能表、总开关、用电器
B
