20.3 电磁铁 电磁继电器
奥斯特
通电
磁场
条形磁铁
安培定则
N

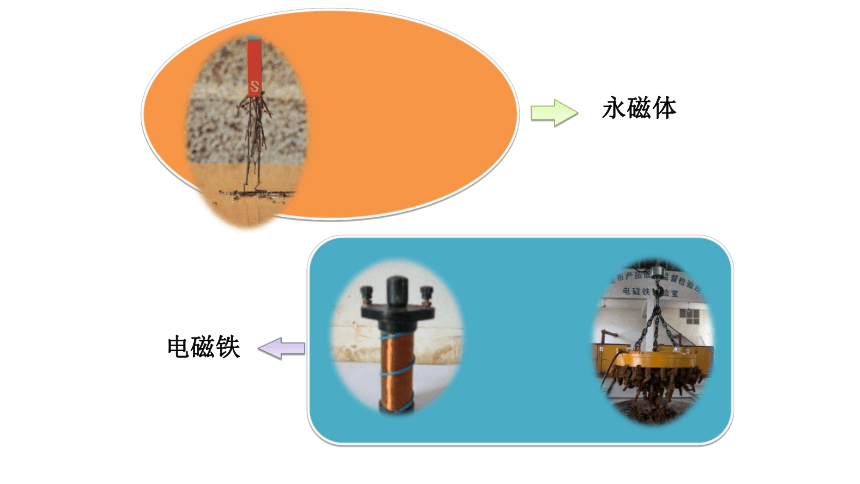

永磁体
电磁铁

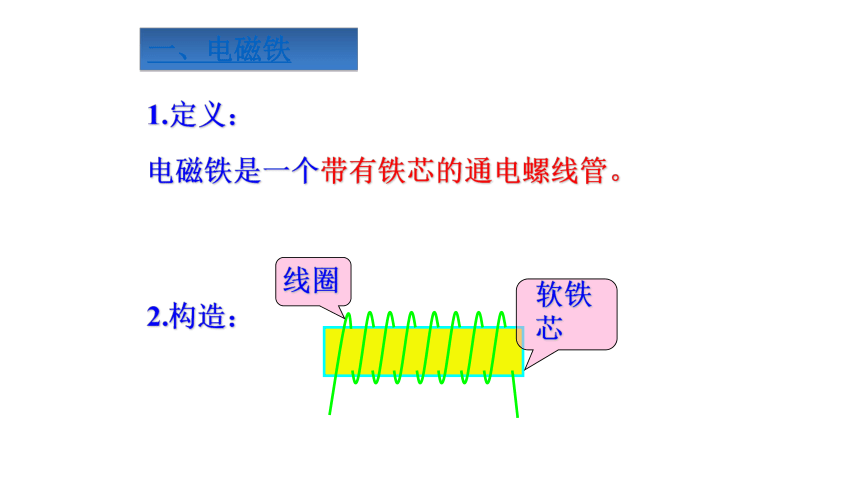

1.定义：
2.构造：
电磁铁是一个带有铁芯的通电螺线管。
线圈
软铁芯
一、电磁铁

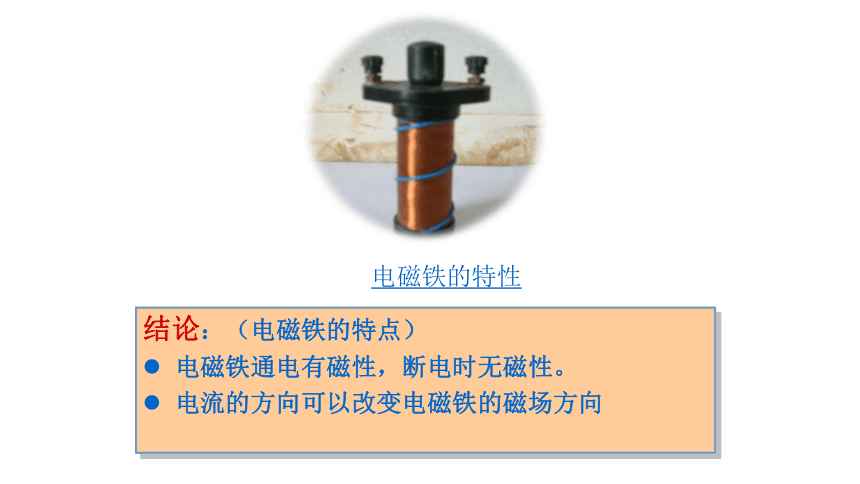

电磁铁的特性
结论：（电磁铁的特点）
电磁铁通电有磁性，断电时无磁性。
电流的方向可以改变电磁铁的磁场方向

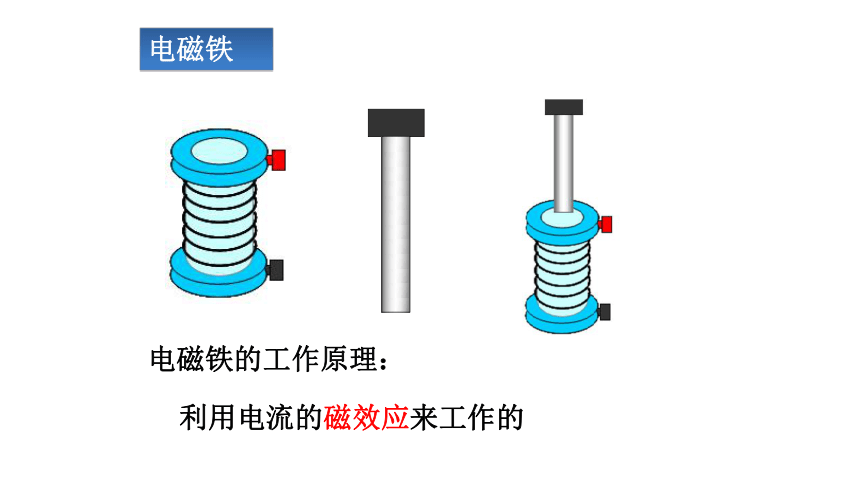

电磁铁
电磁铁的工作原理：
利用电流的磁效应来工作的

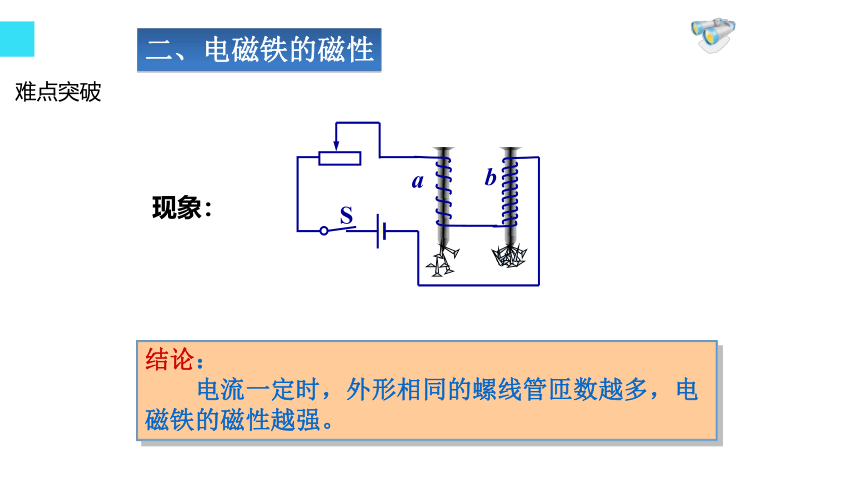

现象：
　　
S
a
b
二、电磁铁的磁性
结论：
　　电流一定时，外形相同的螺线管匝数越多，电磁铁的磁性越强。
难点突破
三、电磁铁的应用
电磁起重机
电铃
电磁阀门
电磁锁
电磁选矿机示意图
　 　2．图中是一种温度自动报警器的原理图。制作水银温度计时在玻璃管中封入一段金属丝，当温度达到金属丝下端所指的温度时，电铃就响起来，发出报警信号。说明它的工作原理。
电磁铁
电磁铁的磁性
电磁铁的应用
电磁
继电器
课堂小结
电磁铁
弹簧
衔铁
1、电磁继电器的构造
动触点
静触点
2、电磁继电器的工作原理电磁继电器
电源
低压控制电路
电源
高压工作电路
电动机
　　继电器是利用低电压、弱电流电路的通断，来间接地控制高电压、强电流电路的装置。
3、电磁继电器的特点(作用)电磁继电器
4、电磁继电器的实质：
电磁继电器就是利用电磁铁来控制工作电路的一种开关。
实现（1）远距离操纵（2）自动控制（3）安全报警 ……
1、用电磁继电器来操纵高电压、强电流，其主要作用是
A、节约 B操作简单
C、保护用电器 D、避免危险
2、下列装置中没有应用电磁铁的是
A、电磁起重机 B、电磁继电器
C、电铃 D、电热水器
3．图中是一种水位自动报警器原理图。试说明它的工作原理。
