人教版物理八年级上册 5.3.2凸透镜成像规律的应用课件(共15张PPT)

(共15张PPT)
第五章 透镜及其应用
第3节 凸透镜成像的规律
第2课时 凸透镜成像规律的应用
照相机是根据什么原理工作的？
照相机是根据物体距凸透镜大于2倍焦距的原理制成的。
凸透镜成像规律的应用
F
F
f
成像特点：
（1）物距远大于焦距（ u>2f ）时，成倒立缩小实像。
（2）像与物体位于凸透镜的两侧。
照相机

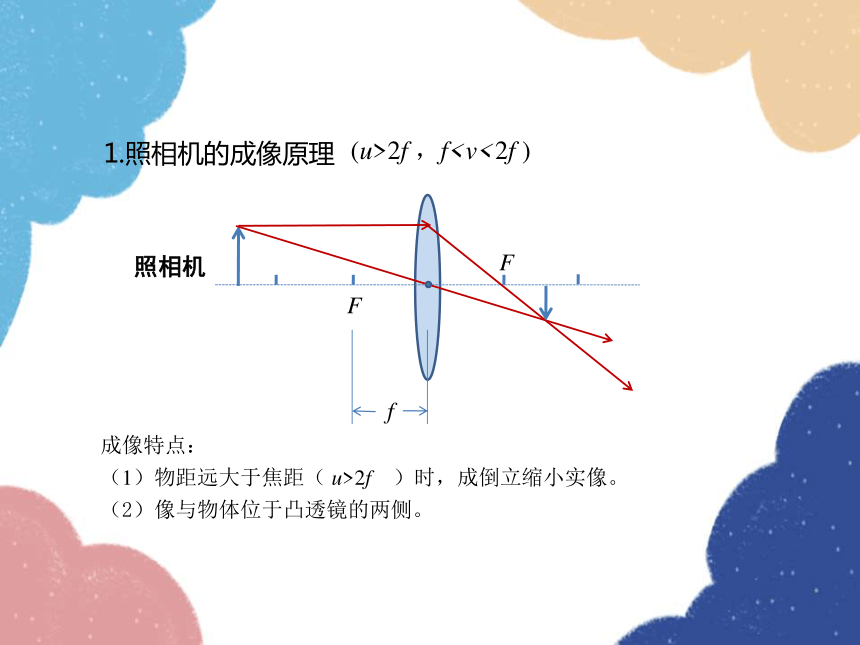

1.照相机的成像原理

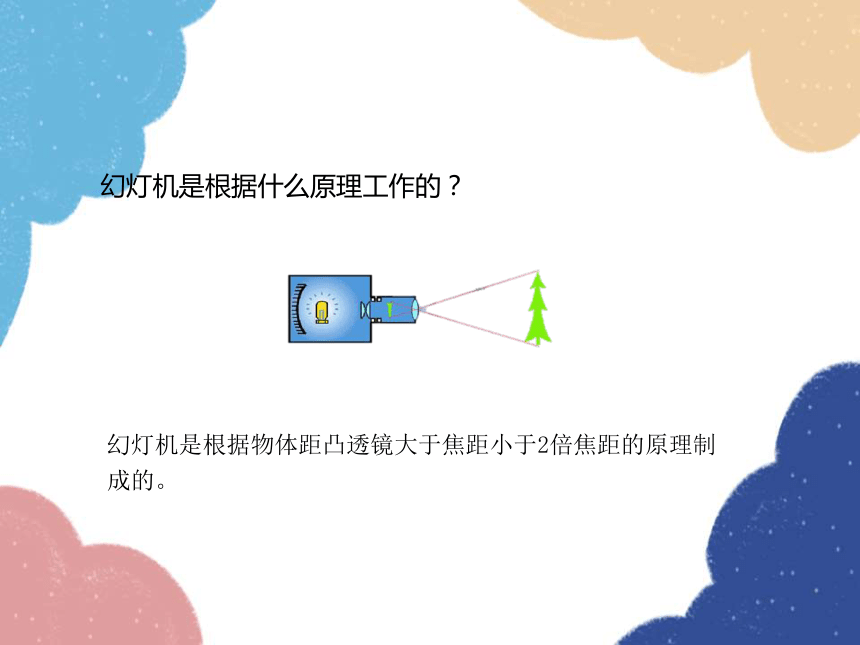

(u>2f ，f幻灯机是根据什么原理工作的？
幻灯机是根据物体距凸透镜大于焦距小于2倍焦距的原理制成的。
投影仪
成像特点：
1.物距大于一倍焦距小于2倍焦距（ f 2.像与物体位于凸透镜的两侧。
F
F
f

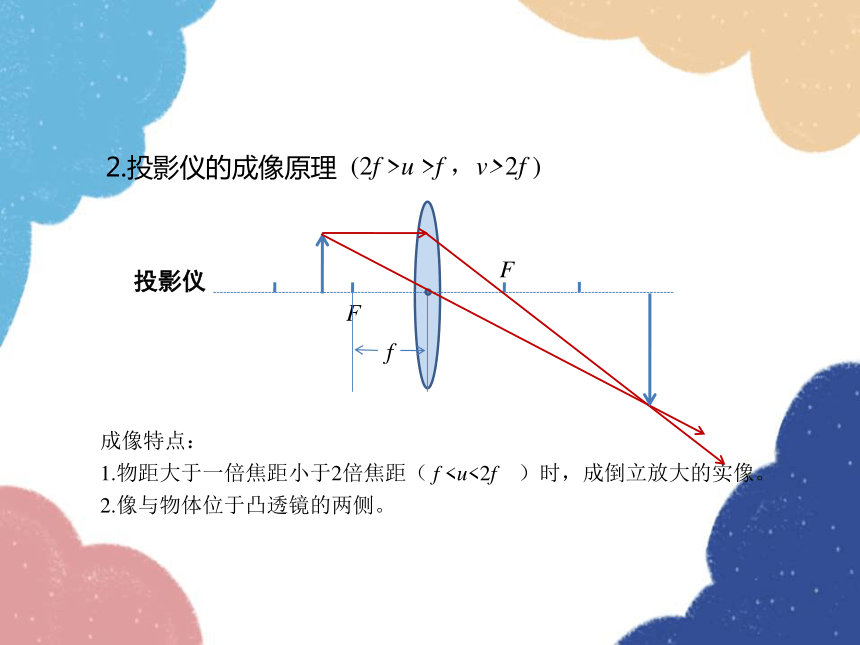

2.投影仪的成像原理
(2f >u >f ，v>2f )
放大镜是根据什么原理工作的？
幻灯机是根据物体距凸透镜小于1倍焦距的原理制成的。
成像特点：
1.物距小于一倍焦距（ u2.物像同侧
放大镜
F
F
f

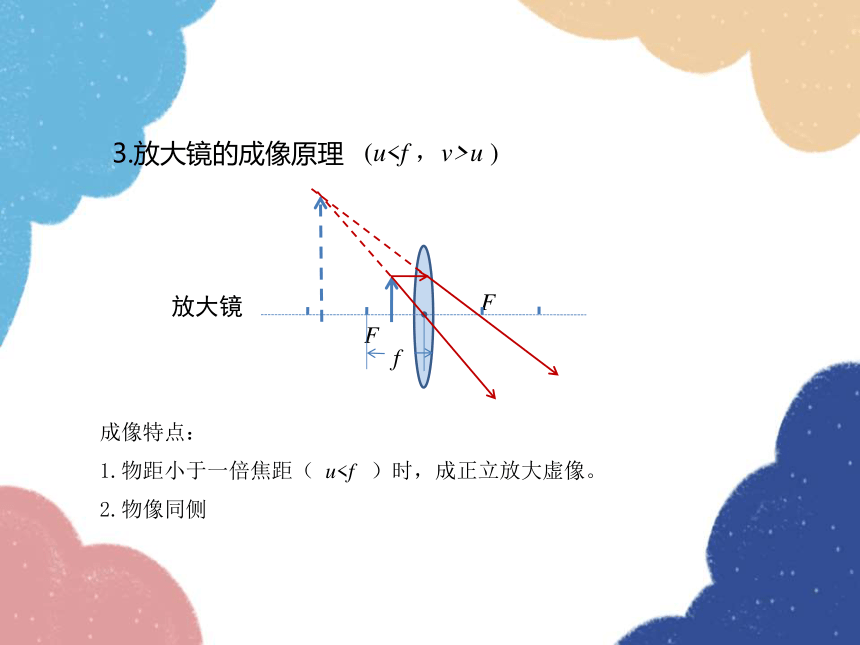

3.放大镜的成像原理
(uu )
物距 （u） 像的性质 应用
倒立 或正立 放大 或缩小 实像 或虚像 像距 （ v）
u＞2f
u=2f
f＜u＜2f
u＝f
u＜f
v=f
f＜v＜2f
v＝2f
v＞2f
不成像、得到一束平行光
一束平行光
测凸透镜焦距
倒立
实像
缩小
实像
实像点
等大
放大
实像
正立
放大
虚像
照相机、眼睛
投影仪、幻灯片
放大镜
测凸透镜焦距
v＞ u
倒立
倒立
小结
1.老奶奶用放大镜看报时，为了看到更大的清晰的像，她常常这样做（　 ）
A．报与放大镜不动，眼睛离报远些
B．报与眼睛不动，放大镜离报远一些
C．报与放大镜不动，眼睛离报近一些
D．报与眼睛不动，放大镜离报近一些
B
巩固练习
2.在农村放映电影，试镜头时，发现屏上的影像小了一点，应当怎样调整放映机（　 ）
A．放映机离屏远一些，胶片离镜头远一些
B．放映机离屏远一些，胶片离镜头近一些
C．放映机离屏近一些，胶片离镜头远一些
D．放映机离屏近一些，胶片离镜头近一些
B
3.投影仪是课堂上我们经常使用的，有时银幕上的字太小，教室后面的同学看不清楚，先要是银幕上的字更大，更清晰些，应如何调节（ ）
A.凸透镜靠近投影片，同时使投影仪远离银幕
B.凸透镜远离投影片，同时使投影仪靠近银幕
C.凸透镜靠近投影片，同时使投影仪靠近银幕
D.凸透镜远离投影片，同时使投影仪远离银幕
A
4.用一架镜头焦距不变的照相机,给一个人照了一张全身像,再用它给这个人照一张半身像,应该使 ( )
A. 照相机与人的距离增大,暗箱长度缩短
B. 照相机与人的距离增大,暗箱长度伸长
C. 照相机与人的距离减小,暗箱长度缩短
D. 照相机与人的距离减小,暗箱长度伸长
A
5.一凸透镜的焦距为10cm,当物体从距透镜15cm处沿透镜主轴远离,移动到距透镜40cm处的过程中,物体与它的像之间的距离（ ）
A. 逐渐增大
B. 先减小,后增大
C. 逐渐减小
D. 先增大,后减小
B
6.一物体从远处向凸透镜的2倍焦距处匀速运动而来,则物体的像（ ）
A.与物体的运动方向相同,像距越来越小
B.与物体的运动方向相同,像距越来越大
C.与物体的运动方向相反,像距越来越大
D.与物体的运动方向相反,像距越来越小
B
7.用圆形的鱼缸或透明的罐头瓶养鱼，从侧面观赏缸内的鱼，你看到的那条鱼是（ ）
A．实物 B．等大的实像
C．放大的实像　 D．放大的虚像
D
