(共25张PPT)
第五章 透镜及其应用
第1节 透镜

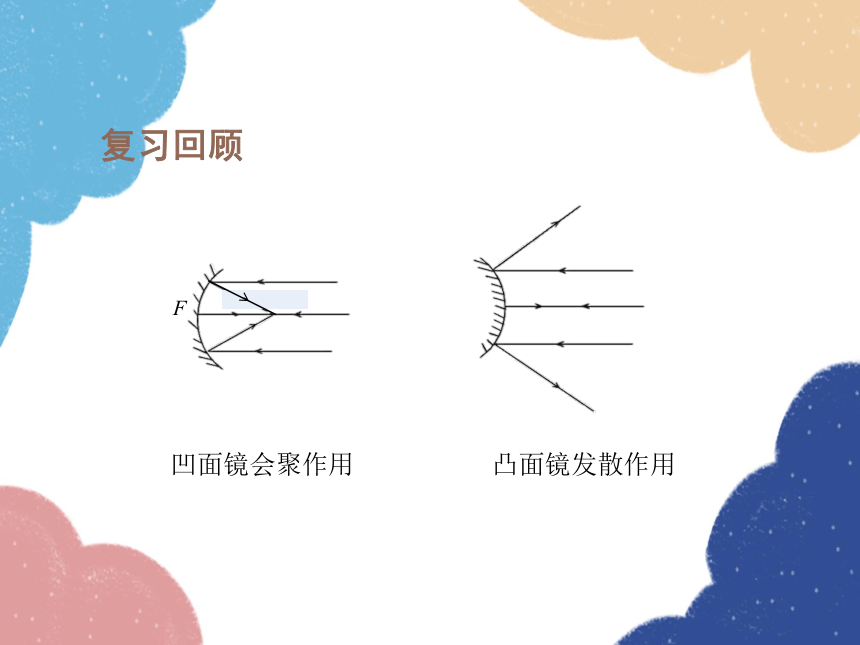

凹面镜会聚作用
凸面镜发散作用
F
复习回顾
有一段古文这样写到:
削冰令圆,举以向日,
以艾承其影,则得火。

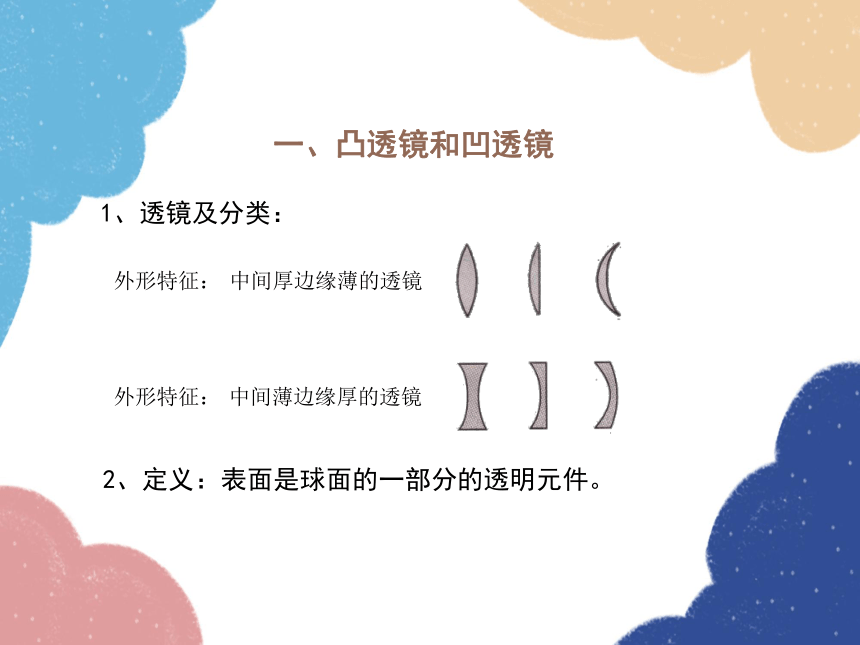

一、凸透镜和凹透镜
1、透镜及分类:
中间厚边缘薄的透镜
中间薄边缘厚的透镜
外形特征:
2、定义:表面是球面的一部分的透明元件。
外形特征:
如果透镜的厚度远小于球面的半径,这种透镜叫做薄透镜
透镜的两个表面至少一个是球面的一部分

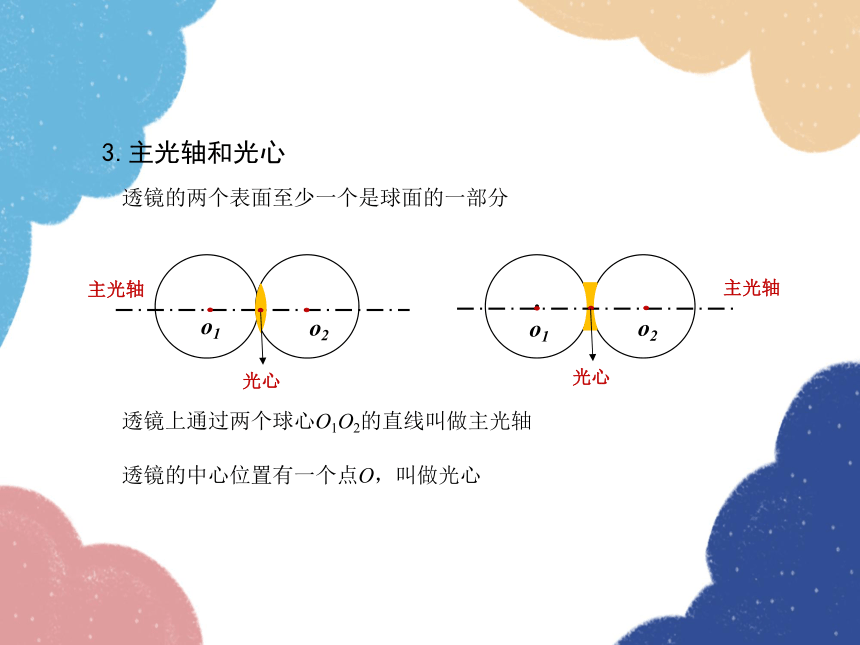

3.主光轴和光心
透镜上通过两个球心O1O2的直线叫做主光轴
透镜的中心位置有一个点O,叫做光心
o2
o1
主光轴
光心
o2
o1
主光轴
光心

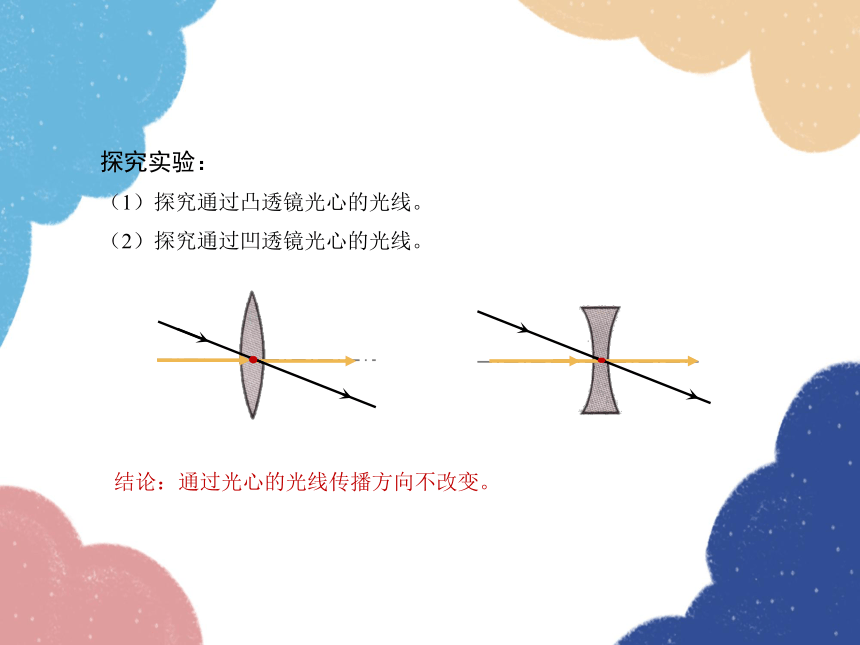

探究实验:
(1)探究通过凸透镜光心的光线。
(2)探究通过凹透镜光心的光线。
结论:通过光心的光线传播方向不改变。
属于凸透镜的是:
属于凹透镜的是:
A
B
C
D
E
F
A 、C、D
B 、E 、F

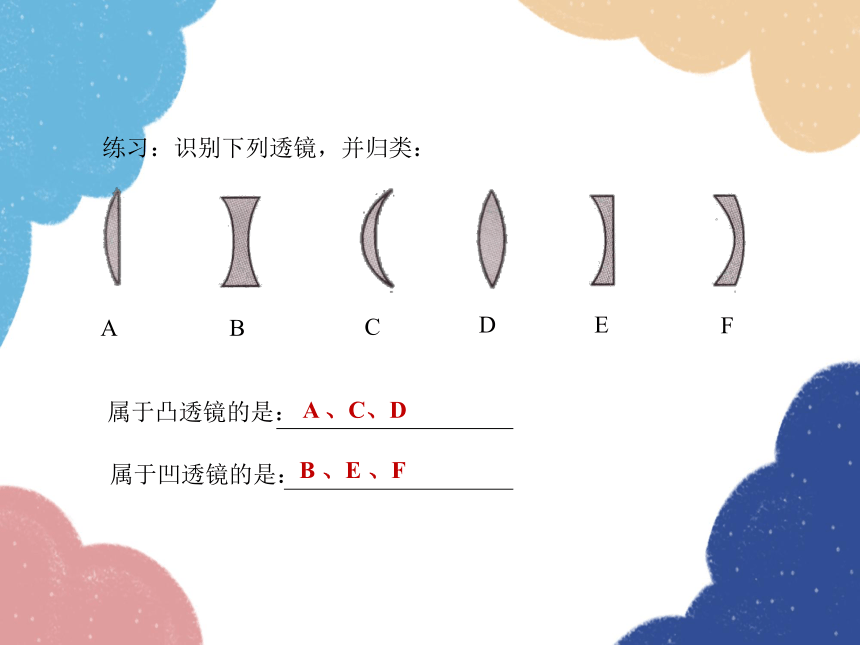

练习:识别下列透镜,并归类:

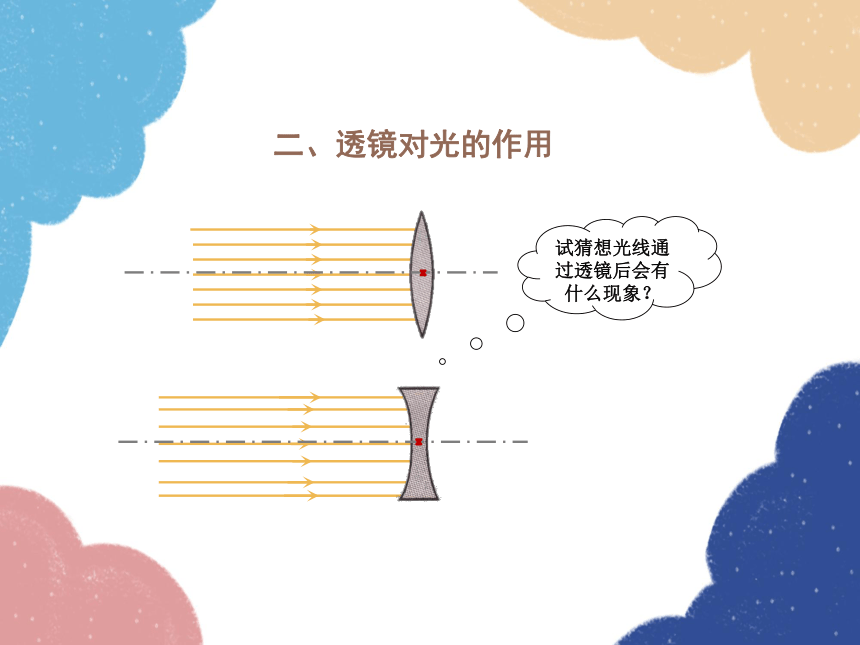

试猜想光线通过透镜后会有什么现象?
二、透镜对光的作用
按下开关

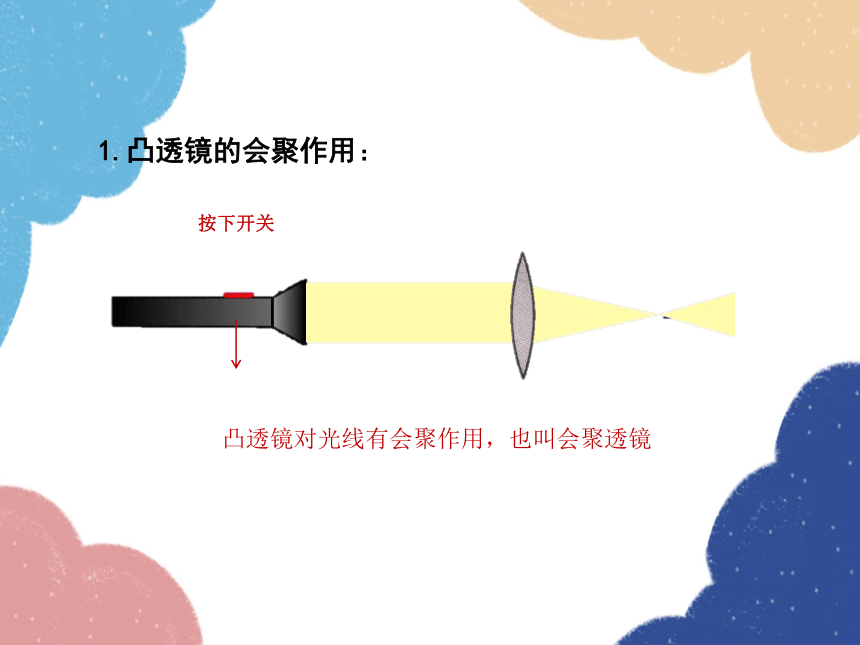

凸透镜对光线有会聚作用,也叫会聚透镜
1.凸透镜的会聚作用:
1.凸透镜的会聚作用:
说明:会聚就是折射光线与入射光线比较,更加靠近主光轴,向主光轴偏折。
F
O
按下开关
凹透镜对光线有发散作用,此凹透镜也叫发散透镜。
2.凹透镜的发散作用:
2.凹透镜的发散作用:
说明:折射光线与入射光线比较,更加远离主光轴,向边缘偏折。
F
虚焦点
O
在下列空框内填上适当的透镜
考考你
三、透镜的焦点和焦距
焦距
O
F
f
主光轴
焦点
1.凸透镜的焦点和焦距
焦点(F ) :与主光轴平行的光通过凸透镜后会聚于一点。
焦距:焦点到光心的距离。
O
F
主光轴
焦点
焦点
凸透镜有两个实焦点,两边的焦距相等。
三、透镜的焦点和焦距
1.凸透镜的焦点和焦距
F
平行于主光轴的光线通过凹透镜后发散,发散光线的反向延长线相交于主光轴上,它不是实际光线的会聚点,叫虚焦点(F)。
F
2.凹透镜的焦点和焦距
f
焦距
焦点

F
F
凹透镜有2个虚焦点
2.凹透镜的焦点和焦距
凹透镜有
几个焦点?
把折射光线反向延长看一看。
太阳光聚焦法:
拿一个凸透镜正对着太阳光,在把一张纸放在它的另一侧,改变透镜与纸的距离,直到纸上的光斑变的最小最亮,测量这个最小最亮的光斑到透镜光心的距离,这就是焦距。
3.凸透镜焦距的测量
F
F
F
F
1、 通过光心的光线 传播方向不改变。
2、平行于主光轴的光线 经凸透镜折射后通过焦点,
经凹透镜折射后发散,发散光线的反向延长线通过虚焦点。
3、经过凸透镜焦点的光线 折射后平行于主光轴射出。
对着凹透镜异侧虚焦点入射的光线 折射后平行于主光轴射出 。
4.三条特殊光线
方法一:“摸” 。通过比较透镜中央和边缘的厚薄加以辨别。(注意:为避免镜面磨损或弄脏,应先用很柔软的面巾纸把透镜包起来,再用手摸)
方法二:“看”。通过透镜去观察近处物体,看它成的像是放大还是缩小加以辨别。
方法三:“照”。通过透镜对平行光线是会聚还是发散加以辨别。
拓展:怎样区分凸透镜与凹透镜?
一、透镜的种类
二 、透镜对光的作用
凸透镜对光有会聚作用,凹透镜对光有发散作用。
课堂小结
凸透镜:
凹透镜:
中间厚,边缘薄的透镜
中间薄,边缘厚的透镜
三、凸透镜的焦点和焦距
1.平行于主光轴的光线经凸透镜后将会聚于一个点,这个点就是焦点
2.焦点到光心的距离是焦距
五、三条特殊光线
四、凸透镜焦距的测量
太阳光聚焦法
1、 通过光心的光线传播方向不改变。
2、平行于主光轴的光线经凸透镜折射后通 过 焦点;经凹透镜折射后发散,发散光线的反向延长线通过异侧虚焦点。
3、经过凸透镜焦点的光线折射后平行于主光轴射出。对着凹透镜异侧虚焦点入射的光线折射后平行于主光轴射出 。
1、凸透镜对光线有 作用。凹透镜对光线有      作用。老花镜是    。近视眼镜 是 。
2、我国古代有人用冰磨成凸透镜,对着太阳光取火,这是利用
了凸透镜对光有    作用。
发散
会聚
凸透镜
凹透镜
会聚
课堂训练
3.有以下五种光学镜子:A.平面镜、B.凸面镜、C.凹面镜、D.凸透镜、E凹透镜.其中对光线发生反射的有 ,对光线发生折射的有 ;对光线有发散作用的有 ,对光线有会聚作用的有 .
A B C
DE
BE
CD
5.到北极探险的工作人员丢失了火种,在冰天雪地中如何获得火?
北极工作人员可以将冰块制成凸透镜的形状,然后利用凸透镜在太阳光下能将阳光会聚到焦点的特点,引燃易燃物质取火。
4、下列说法正确的是( )
A、凸透镜对光线有发散作用,所以又叫发散透镜。
B、凹透镜对光线有会聚作用,所以又叫会聚透镜。
C、凸透镜有两个实焦点,凹透镜有两个虚焦点。
D、两个焦点之间的距离叫焦距。
C
6. 如图,一塑料薄膜组成的顶棚下堆放着一堆干草,夏天雨后,阳光穿过薄膜上的积水,照射到干草上,则下列说法正确的是( )
B
A.透镜都是固体物质组成的,液体不能起凸透镜作用
B.薄膜上的积水形成一个大的凸透镜,
如果其焦点恰好在干草处,干草有可能燃烧
C.起凸透镜作用的应是塑料薄膜
D.水和塑料薄膜共同起凸透镜作用
