(共22张PPT)
要安装家庭电路，你需要准备什么材料呢？
第十九章 生活用电
第1节 家庭电路

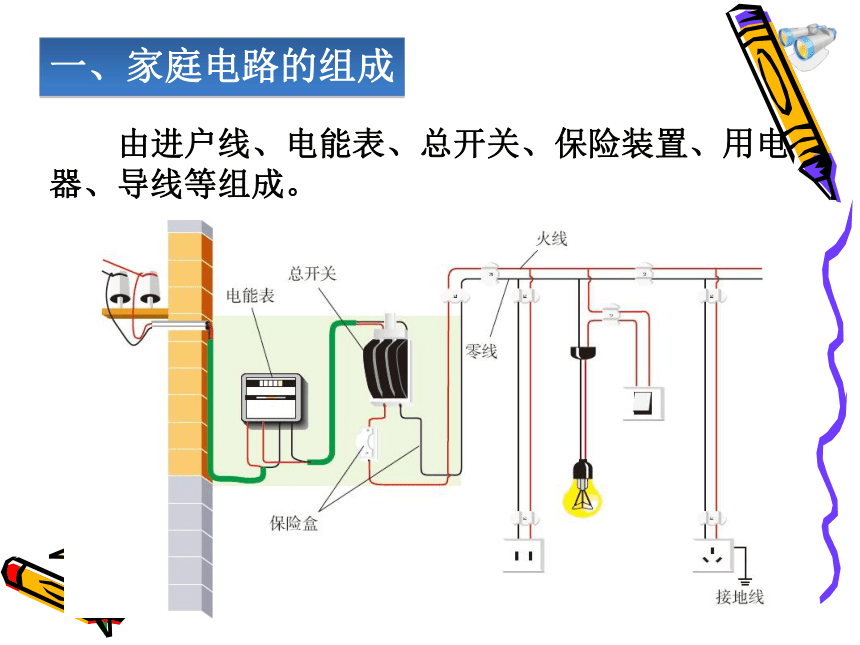

由进户线、电能表、总开关、保险装置、用电器、导线等组成。
一、家庭电路的组成
火线
零线

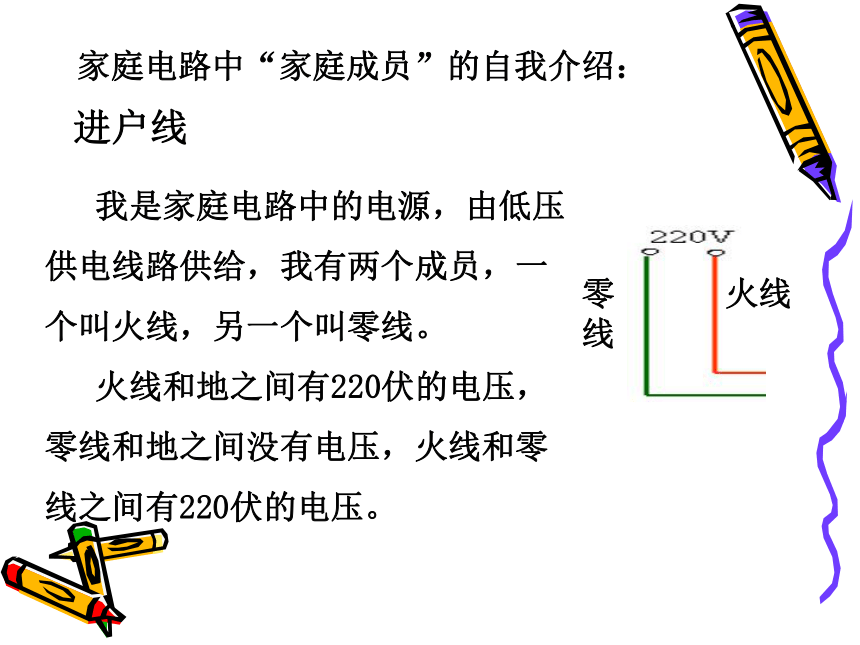

我是家庭电路中的电源，由低压供电线路供给，我有两个成员，一个叫火线，另一个叫零线。
火线和地之间有220伏的电压，零线和地之间没有电压，火线和零线之间有220伏的电压。
家庭电路中“家庭成员”的自我介绍：
进户线

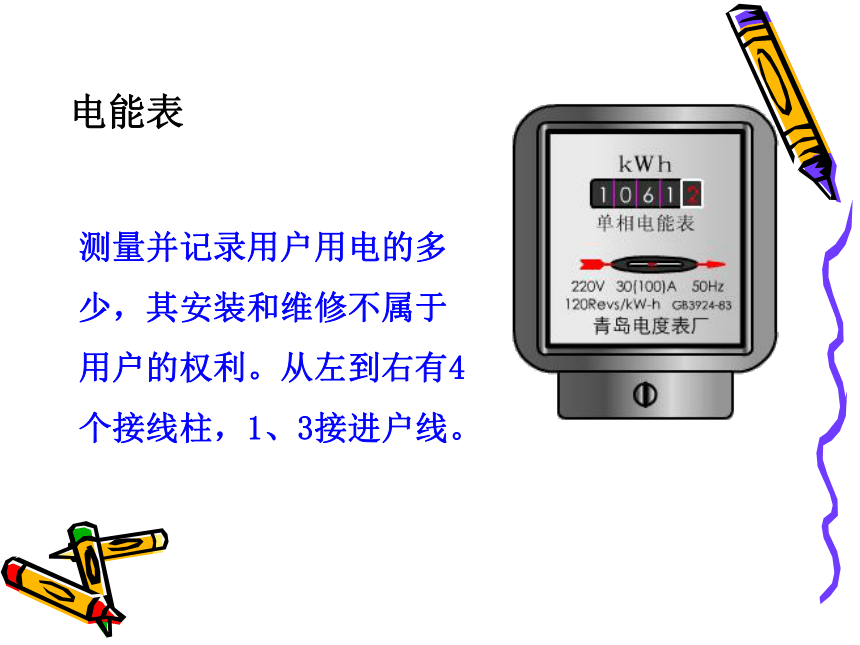

测量并记录用户用电的多少，其安装和维修不属于用户的权利。从左到右有4个接线柱，1、3接进户线。
电能表

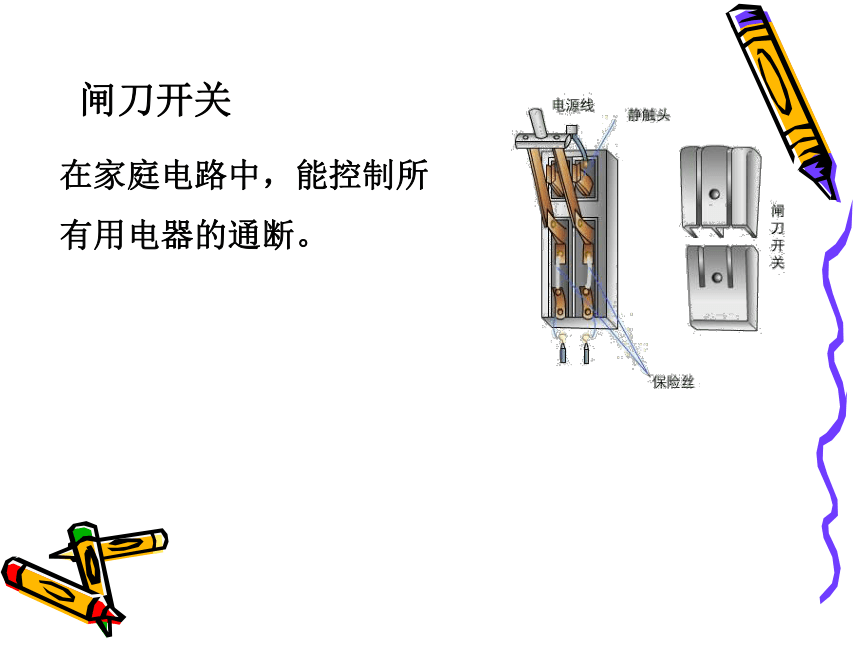

在家庭电路中，能控制所有用电器的通断。
闸刀开关

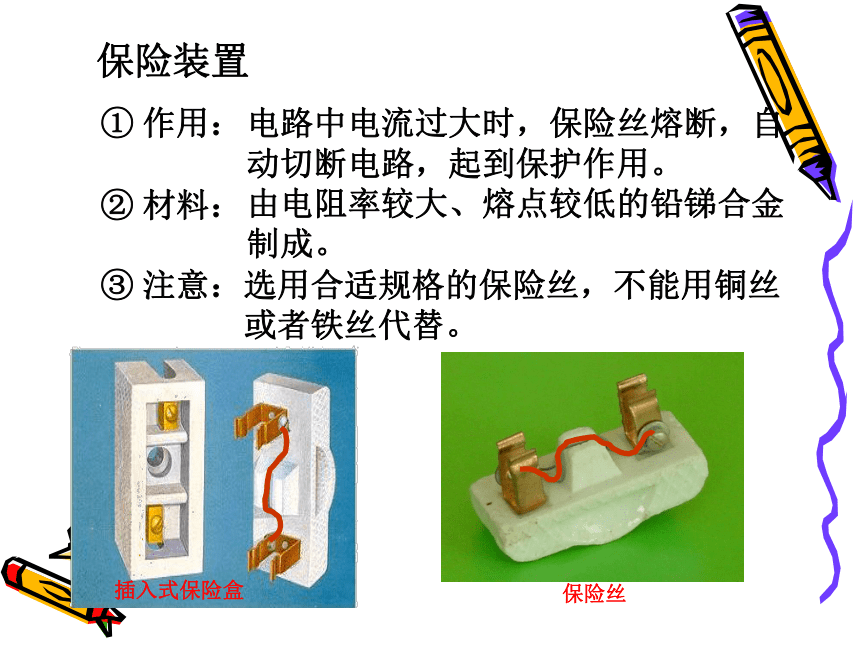

保险装置
　　① 作用：
　　② 材料：
　　③ 注意：选用合适规格的保险丝，不能用铜丝
　　　　　　 或者铁丝代替。
电路中电流过大时，保险丝熔断，自动切断电路，起到保护作用。
由电阻率较大、熔点较低的铅锑合金制成。
插入式保险盒
保险丝
空气开关
保险装置

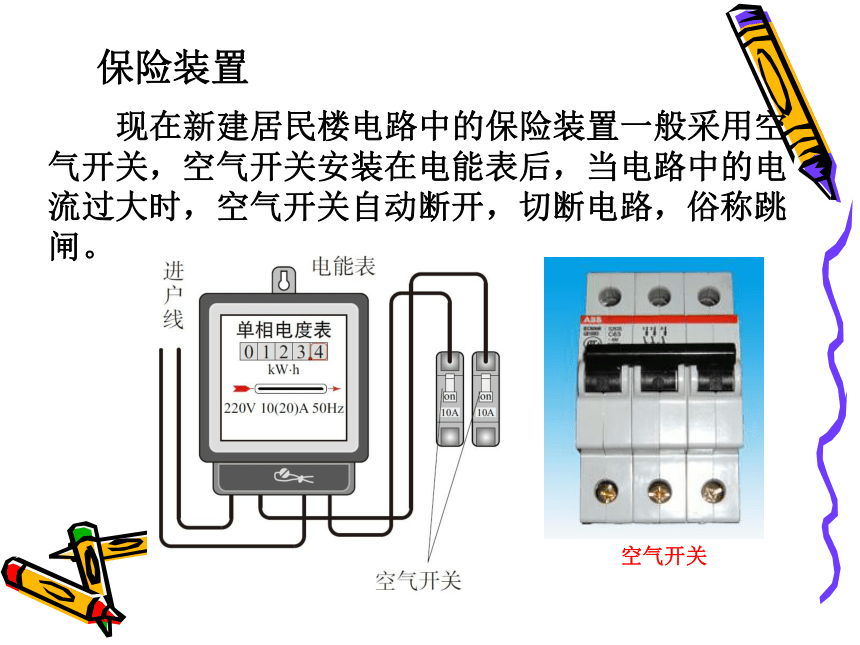

现在新建居民楼电路中的保险装置一般采用空气开关，空气开关安装在电能表后，当电路中的电流过大时，空气开关自动断开，切断电路，俗称跳闸。

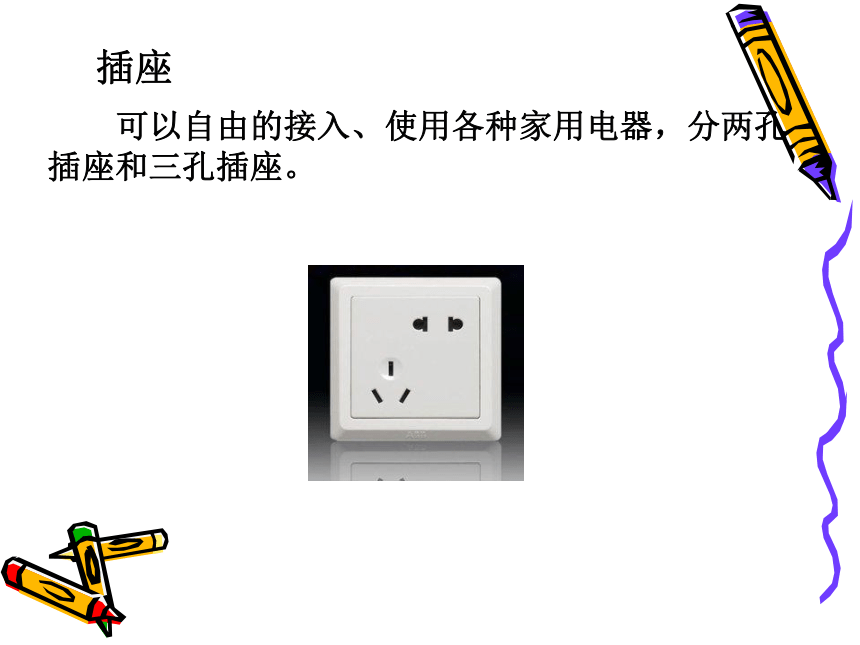

插座
可以自由的接入、使用各种家用电器，分两孔插座和三孔插座。
火线
零线
大地
　　用试电笔！
试电笔
0 V
220 V
220 V
　　如何辨别火线和零线？
二、火线和零线
1．试电笔
　　（1）作用：辨别火线和零线。
　　（2）构造：
氖管
电阻
笔尖金属体
笔尾金属体
弹簧
（3）使用：
想一想：为什么手触笔尾金属体时氖管会发光，而人不会触电呢？
因为笔尖接触火线时，220伏的电压加在测电笔和人体构成的串联电路上，通过氖管和人体的电流小于 I=U/R=220伏/1000000欧=0.00022安=0.22毫安，这个电流可以使氖管发光，但对人体是没有危害的。
开关必须串接在火线与灯之间
请观察开关的位置
为什么开关一定要接在火线与灯之间？
如果开关接到零线上，电灯和火线连接，电灯与地面之间有220V电压，此时进行维修或者更换灯泡，就容易造成触电事故
如果开关接在火线上，断开开关，电灯就和火线隔离开，这样人接触电灯就不会发生触电事故。
插座
插头
三、三线插头和漏电保护器
火线
零线
地线
零线
火线
左零右火
零线
火线
地线
火线
零线
地线
左零右火 中接地
三线插座是怎样接入电路中的呢？
接零线
接火线
接地线
为什么用地线？你们能解释一下吗？
当用电器漏电时，其金属壳上就有220伏的电压。
如果这个用电器没有接地线，当人触及它时，电流就会通过人体进入大地，发生触电事故。
若外壳接地，电流就会经接地线进入大地，人体接触用电器外壳时就不再有电流流经人体。因此，接地线是用电器的安全线。
2．漏电保护器
　　空气开关和漏电保护器在电路中分别起什么作用？这样安装有什么好处？
我们已经知道了家庭电路的组成部分，那你们知道它们是如何连接起来的吗？我们一起来连连看！
