2022—2023学年人教物理九（上）第15章 电流和电路 练习（Word版含答案）

2022—2023学年人教物理九（上）第15章 电流和电路含答案
人教九全第15章 电流和电路
一、选择题。
1、A、B、C、D四个带电体，已知D带正电，A和C互相排斥，C和B互相吸引，而B和D也互相排斥，则（ ）
A．A、C带正电，B带负电 B．A、C带负电，B带正电
C．B、C带正电，A带负电 D．A所带电性不能确定
2、如图所示为一种声光报警电路，闭合开关S1和S2后，会出现的现象是（ ）
A.灯不亮，铃不响 B.灯亮，铃响
C.灯不亮，铃响 D. 灯亮，铃不响
3、下列是通过对一些直接感知的现象进行合理的推测而得出的无法直接感知的事实，其中合理的是（ ）
A．现象：街边的路灯同时亮、灭 推测：路灯一定是串联的
B．现象：闭合开关小灯泡亮了 推测：有电流通过小灯泡
C．现象：工业园区上空弥漫着大量粉尘 推测：分子在永不停息地运动
D．现象：轻质小球a、b靠近时相互吸引 推测：a、b两球一定带异种电荷
4、如图所示是一个有两个量程的电流表接入电路的示意图，此时电流表所用的量程、每一小格代表电流数数值、指针所指的示数分别是（　　）

A. 0～0.6A、0.02A、0.43A B. 0～3A、0.1A、2.3A
C. 0～0.6A、0.02A、0.46A D. 0～3A、0.02A、2.3A
5、两只小灯泡、串联在电路中，灯比亮，则通过它们的电流与的关系是（ ）
A． B． C． D．无法判断
6、两个带电泡沫小球，相互作用的情况如图所示，则这两个小球一定（ ）
A．带正电 B．带负电 C．带同种电荷 D．带异种电荷
7、当开关闭合后灯泡发光，下列说法中正确的是（ ）
A.灯泡发光时，化学能转化为内能
B.闭合开关就是日常生活中讲的“关灯”
C.断开开关就是日常生活中讲的“开灯”
D.灯泡发光时消耗了电能
8、如图所示为部分电路结构，若用一根导线在、、、四个接线柱之间连接，则下列详解正确的是（ ）
A．若与，与连接，则只有发光
B．若与，与连接，则只有发光
C．若与，与连接，则、并联
D．若与，与连接，则、串联
9、如图所示，用电流表测量灯L2中的电流，其中正确的是（　）
10、在一个电路中有两个用电器，用电流表测量时发现通过每个用电器的电流不相等，则这两个用电器的连接方式（ ）
A．一定是串联 B．一定是并联
C．可能是串联，也可能是并联 D．无法判断
11、如图是所示，打开水龙头，放出一股细细水流，用在干燥的头发上梳过的塑料梳子靠近水流，将发生的现象及其原因是（ ）
A.水流远离梳子，因为梳子摩擦后与水流带了同种电荷
B.水流靠近梳子，因为梳子摩擦后与水流带了异种电荷
C.水流远离梳子，因为梳子因摩擦带电排斥水流
D.水流靠近梳子，因为梳子因摩擦带电吸引水流
12、如图所示的四个电路中，符合电路基本组成条件且连接正确的是（ ）
A． B．
C．D．
13、如图所示的电路，闭合开关S后，会产生的现象是（ ）
A．灯L1、L2都亮 B．灯L2亮，L1不亮
C．电源被烧坏 D．两灯全烧坏
14、电流表连入电路后，在不能预先估计被测电流大小的情况下，应先拿出电路的另一个线头迅速试触电流表是量程的接线柱。这样做是为了（ ）
A. 看看有无电流 B. 看看电流表的灵敏程度
C. 检查电路的连接是否正确 D. 选择合适的量程
15、如图所示，为了测量L1的电流，电流表应接在（ ）
A．只能在a处 B．只能在b处
C．只能在c处 D．a、b、c 三处都可以
二、填空题。
16、今年的中考，同学们要使用2B铅笔涂卡，如图所示。使用时，铅笔与纸面之间发生滑动产生________，只有在一定面积上均匀涂抹并且深度适合，计算机才能有效识别。若将2B铅笔的笔芯接入电路中，小灯泡会发光，这说明铅笔芯是________。
17、如图日常生活中可以用到各种电池．干电池供电是将 ________能转化为电能；铅蓄电池充电时将电能转化为 ________能。
18、如图示电路中，开关控制小灯泡______，开关控制小灯泡______，开关控制小灯泡______。
19、如图所示，是实验室中常见的一种仪表的示意图，请你写出从图中得到的三条信息：
①___________；②____________；③__________．
20、如图甲所示电路，当开关S1、S2闭合后，A2与R2是_______（选填“串”或“并”）联的，电流表A1测量的是通过_______（选填“干路”“R1”或“R2”）的电流，若电流表的指针偏转都如图乙所示，则通过R1的电流为______A，通过R2的电流为______A。
21、将一带电的有机玻璃棒靠近带正电的泡沫塑料小球时，相互作用情况如图所示，由此可知：有机玻璃棒带 电，这是因为 电荷相互 ．
22、电路的正常工作离不开电源，电源工作时将其他形式的能转化为 __________ 。在如图所示电路中，导线上电子的定向移动方向是从电源 __________ （选填“正极到负极”或“负极到正极”）。
三、作图题。
23、按如图所示实物图在方框内画出电路图．
　
四、实验探究题。
24、小明同学为了探究“并联电路中干路电流与各支路电流之间的关系”，设计了如图所示的电路。
（1）闭合开关S后，他发现电流表的指针向“0”刻度线的左边偏转，则故障的可能原因是：___________ ；
（2）排除故障后，小玲记下了三个电流表的示数，记录的数据如下表：
实验次数 A的示数 的示数 的示数
1
根据表中数据详解，可得出的结论是：___________ ；
（3）小明的实验不完整，请你指出不足之处：___________ ，应该怎样改进___________ 。
五、、计算类综合题。
25、图甲所示，当开关S1闭合，S2和S3都断开时，电流表A1的示数如图乙所示，求：
(1)电流表A2和A3的示数。
(2)当开关S2和S3闭合，S1断开时，电流表A3和A2的示数分别为0.7 A和0.3 A，电流表A1的示数。
(3)若将S1、S2和S3同时闭合会发生什么现象？

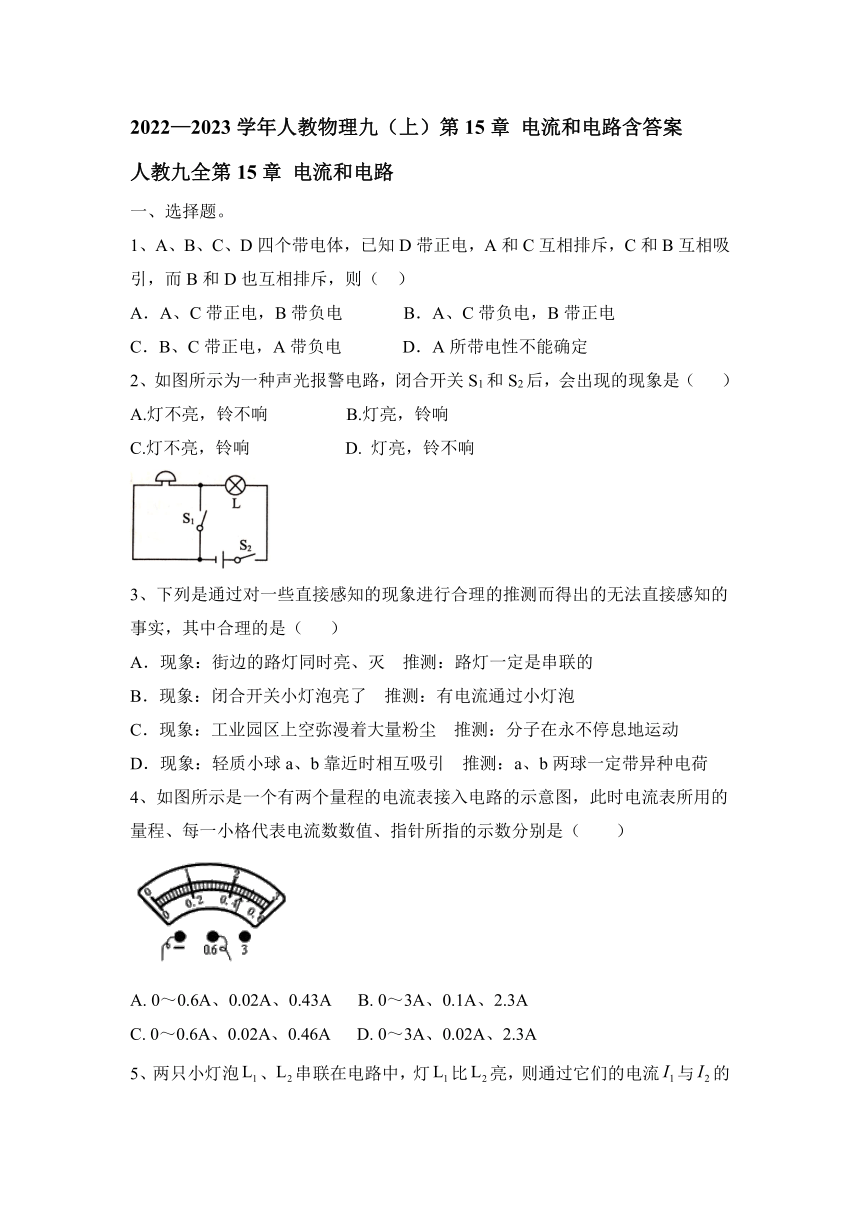

2022—2023学年人教物理九（上）第15章 电流和电路含答案
人教九全第15章 电流和电路
一、选择题。
1、A、B、C、D四个带电体，已知D带正电，A和C互相排斥，C和B互相吸引，而B和D也互相排斥，则（ ）
A．A、C带正电，B带负电 B．A、C带负电，B带正电
C．B、C带正电，A带负电 D．A所带电性不能确定
【答案】B
2、如图所示为一种声光报警电路，闭合开关S1和S2后，会出现的现象是（ ）
A.灯不亮，铃不响 B.灯亮，铃响
C.灯不亮，铃响 D. 灯亮，铃不响
【答案】D
3、下列是通过对一些直接感知的现象进行合理的推测而得出的无法直接感知的事实，其中合理的是（ ）
A．现象：街边的路灯同时亮、灭 推测：路灯一定是串联的
B．现象：闭合开关小灯泡亮了 推测：有电流通过小灯泡
C．现象：工业园区上空弥漫着大量粉尘 推测：分子在永不停息地运动
D．现象：轻质小球a、b靠近时相互吸引 推测：a、b两球一定带异种电荷
【答案】B
4、如图所示是一个有两个量程的电流表接入电路的示意图，此时电流表所用的量程、每一小格代表电流数数值、指针所指的示数分别是（　　）

A. 0～0.6A、0.02A、0.43A B. 0～3A、0.1A、2.3A
C. 0～0.6A、0.02A、0.46A D. 0～3A、0.02A、2.3A
【答案】C

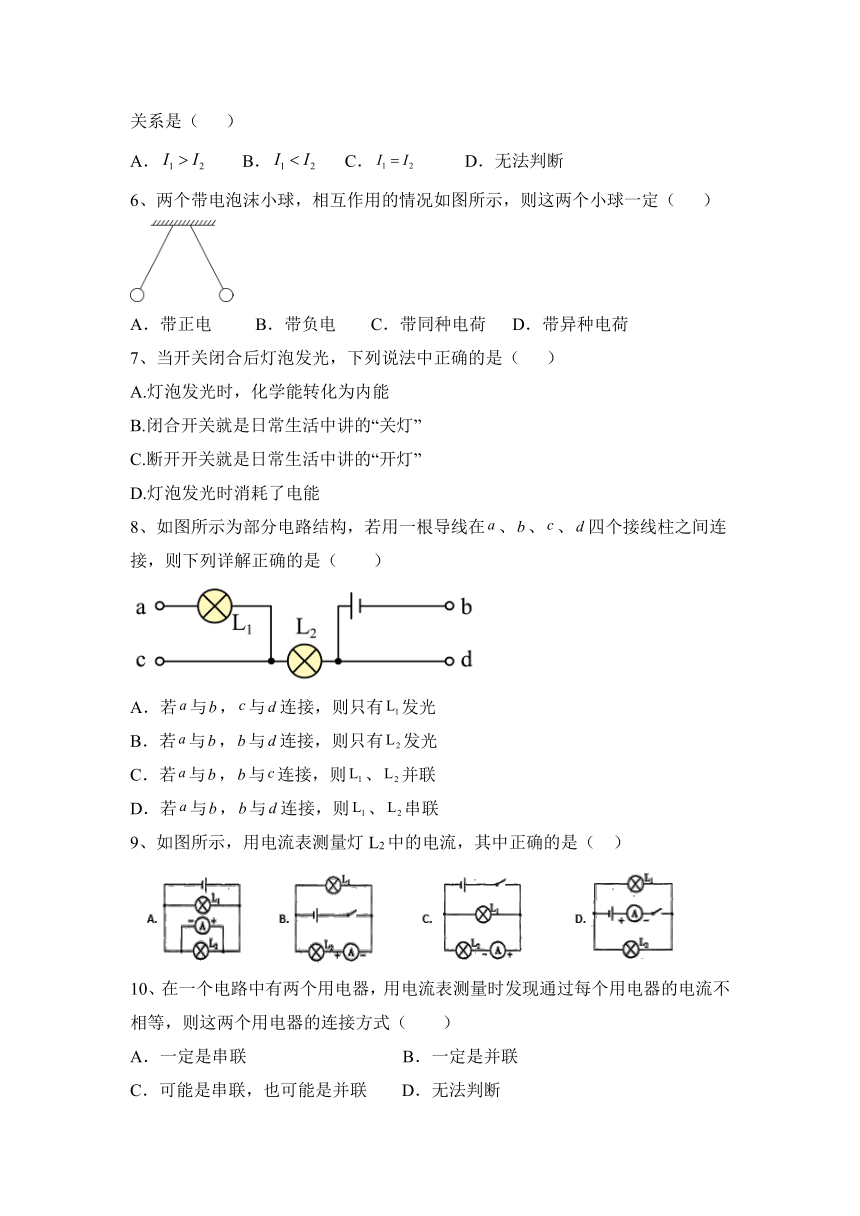

5、两只小灯泡、串联在电路中，灯比亮，则通过它们的电流与的关系是（ ）
A． B． C． D．无法判断
【答案】C
6、两个带电泡沫小球，相互作用的情况如图所示，则这两个小球一定（ ）
A．带正电 B．带负电 C．带同种电荷 D．带异种电荷
【答案】C
7、当开关闭合后灯泡发光，下列说法中正确的是（ ）
A.灯泡发光时，化学能转化为内能
B.闭合开关就是日常生活中讲的“关灯”
C.断开开关就是日常生活中讲的“开灯”
D.灯泡发光时消耗了电能
【答案】D
8、如图所示为部分电路结构，若用一根导线在、、、四个接线柱之间连接，则下列详解正确的是（ ）
A．若与，与连接，则只有发光
B．若与，与连接，则只有发光
C．若与，与连接，则、并联
D．若与，与连接，则、串联
【答案】A
9、如图所示，用电流表测量灯L2中的电流，其中正确的是（　）
【答案】C
10、在一个电路中有两个用电器，用电流表测量时发现通过每个用电器的电流不相等，则这两个用电器的连接方式（ ）
A．一定是串联 B．一定是并联
C．可能是串联，也可能是并联 D．无法判断
【答案】B

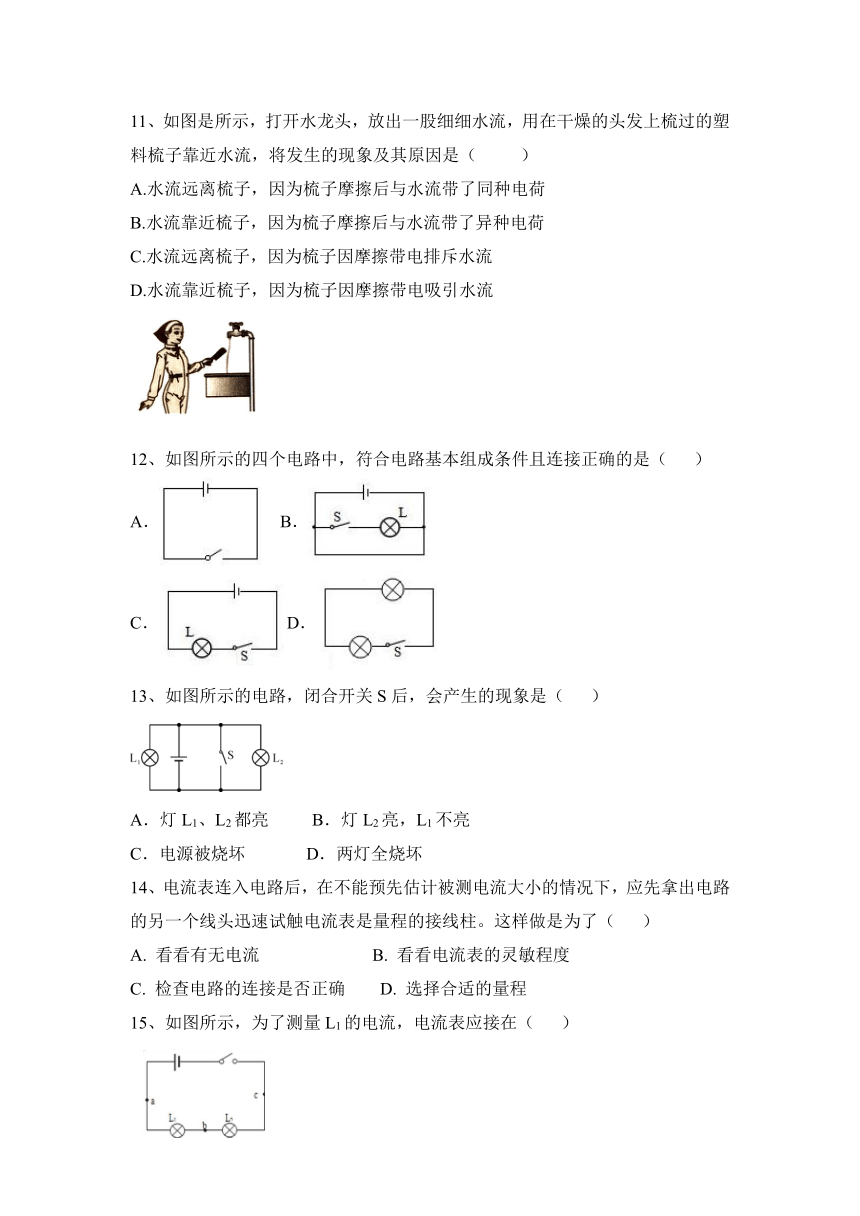

11、如图是所示，打开水龙头，放出一股细细水流，用在干燥的头发上梳过的塑料梳子靠近水流，将发生的现象及其原因是（ ）
A.水流远离梳子，因为梳子摩擦后与水流带了同种电荷
B.水流靠近梳子，因为梳子摩擦后与水流带了异种电荷
C.水流远离梳子，因为梳子因摩擦带电排斥水流
D.水流靠近梳子，因为梳子因摩擦带电吸引水流
【答案】D
12、如图所示的四个电路中，符合电路基本组成条件且连接正确的是（ ）
A． B．
C．D．
【答案】C
13、如图所示的电路，闭合开关S后，会产生的现象是（ ）
A．灯L1、L2都亮 B．灯L2亮，L1不亮
C．电源被烧坏 D．两灯全烧坏
【答案】C
14、电流表连入电路后，在不能预先估计被测电流大小的情况下，应先拿出电路的另一个线头迅速试触电流表是量程的接线柱。这样做是为了（ ）
A. 看看有无电流 B. 看看电流表的灵敏程度
C. 检查电路的连接是否正确 D. 选择合适的量程
【答案】D
15、如图所示，为了测量L1的电流，电流表应接在（ ）
A．只能在a处 B．只能在b处
C．只能在c处 D．a、b、c 三处都可以
【答案】D
二、填空题。
16、今年的中考，同学们要使用2B铅笔涂卡，如图所示。使用时，铅笔与纸面之间发生滑动产生________，只有在一定面积上均匀涂抹并且深度适合，计算机才能有效识别。若将2B铅笔的笔芯接入电路中，小灯泡会发光，这说明铅笔芯是________。
【答案】摩擦 导体
17、如图日常生活中可以用到各种电池．干电池供电是将 ________能转化为电能；铅蓄电池充电时将电能转化为 ________能。
【答案】化学 化学
18、如图示电路中，开关控制小灯泡______，开关控制小灯泡______，开关控制小灯泡______。
【答案】 、
19、如图所示，是实验室中常见的一种仪表的示意图，请你写出从图中得到的三条信息：
①___________；②____________；③__________．
【答案】是一个电流表 电流表选择的量程是0～3A
电流表的示数为1.5A

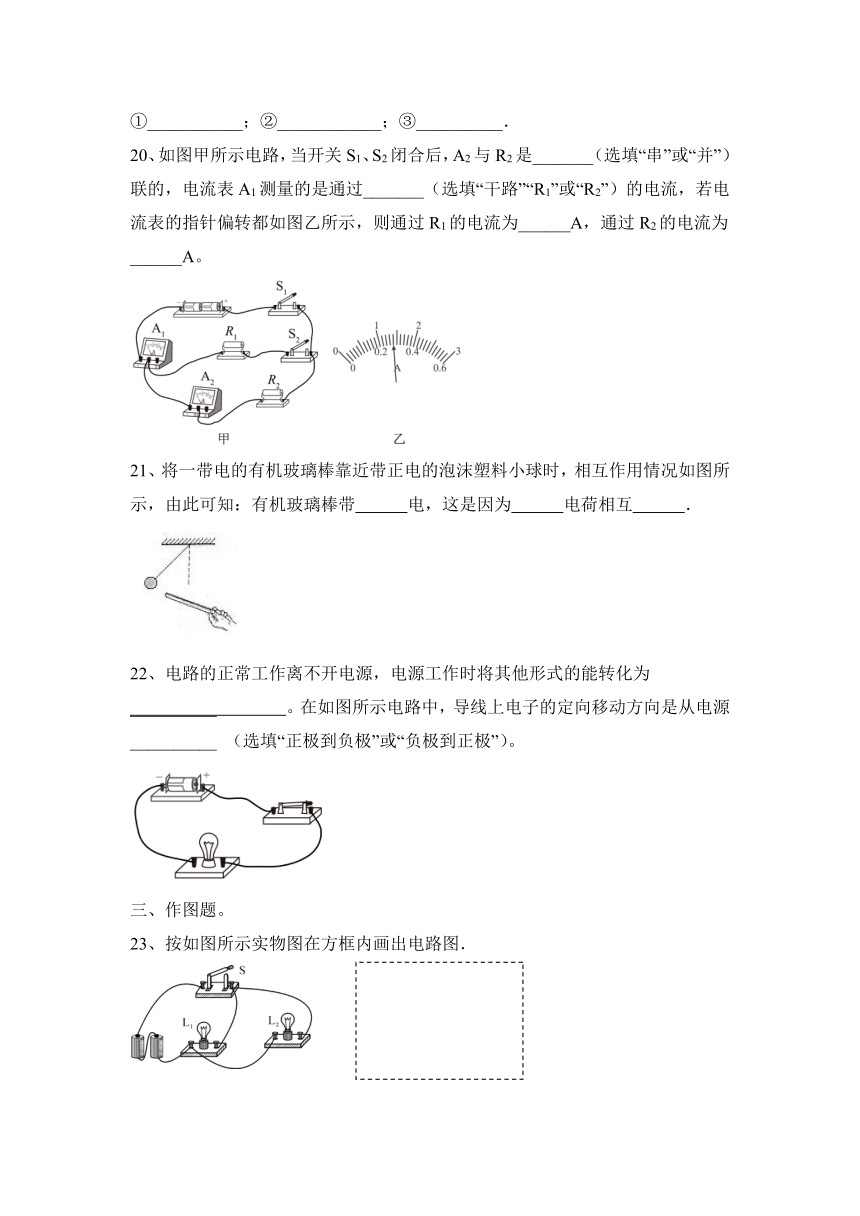

20、如图甲所示电路，当开关S1、S2闭合后，A2与R2是_______（选填“串”或“并”）联的，电流表A1测量的是通过_______（选填“干路”“R1”或“R2”）的电流，若电流表的指针偏转都如图乙所示，则通过R1的电流为______A，通过R2的电流为______A。
【答案】串 干路 1.12 0.28
21、将一带电的有机玻璃棒靠近带正电的泡沫塑料小球时，相互作用情况如图所示，由此可知：有机玻璃棒带 电，这是因为 电荷相互 ．
【答案】正 同种 排斥
22、电路的正常工作离不开电源，电源工作时将其他形式的能转化为 __________ 。在如图所示电路中，导线上电子的定向移动方向是从电源 __________ （选填“正极到负极”或“负极到正极”）。
【答案】其它形式的能 负极到正极
三、作图题。
23、按如图所示实物图在方框内画出电路图．
　
【答案】如图所示：
　
四、实验探究题。
24、小明同学为了探究“并联电路中干路电流与各支路电流之间的关系”，设计了如图所示的电路。
（1）闭合开关S后，他发现电流表的指针向“0”刻度线的左边偏转，则故障的可能原因是：___________ ；
（2）排除故障后，小玲记下了三个电流表的示数，记录的数据如下表：
实验次数 A的示数 的示数 的示数
1
根据表中数据详解，可得出的结论是：___________ ；
（3）小明的实验不完整，请你指出不足之处：___________ ，应该怎样改进___________ 。
【答案】（1）电流表的正负接线柱接反了
（2）并联电路中干路电流等于支路电流之和
（3）实验次数太少，结论具有偶然性，不具普遍性
更换不同规格的灯泡多次实验
五、、计算类综合题。
25、图甲所示，当开关S1闭合，S2和S3都断开时，电流表A1的示数如图乙所示，求：
(1)电流表A2和A3的示数。
(2)当开关S2和S3闭合，S1断开时，电流表A3和A2的示数分别为0.7 A和0.3 A，电流表A1的示数。
(3)若将S1、S2和S3同时闭合会发生什么现象？
【答案】（1）0.1 A；0 A； （2）0.4 A； 发生电源短路，电源将被烧坏。
【详解】(1)根据电路图可知，当S1闭合、S2和S3都断开时，L1、L2串联，电流表A1和A2都测量电路中的电流，电流表A1的示数如图乙所示，该电流表选用小量程，分度值为0.02 A，则A1的示数为0.1 A，因串联电路中电流处处相等，故电流表A1和A2的示数相等，都等于0.1 A；电流表A3处于断路状态，因此其示数为0 A；
(2)当S2和S3闭合、S1断开时，两灯并联，电流表A3测干路电流，A1、A2分别测L2和L1支路的电流，
因并联电路中干路电流等于各支路电流之和，
所以当S2和S3闭合、S1断开时，
电流表A1的示数：IA1＝IA3－IA2＝0.7 A－0.3 A＝0.4 A；
(3)当S1、S2和S3同时闭合时，电流从电源正极流出，直接从S3、S1回到电源负极，故发生电源短路，电源将被烧坏。
