1.4地形图的判读
人教版 七年级上册
新课导入
地球表面有高山，有低地，地表的高低起伏要如何表现在平面上呢？
1
等高线地形图
2
分层设色地形图
3
地形剖面图

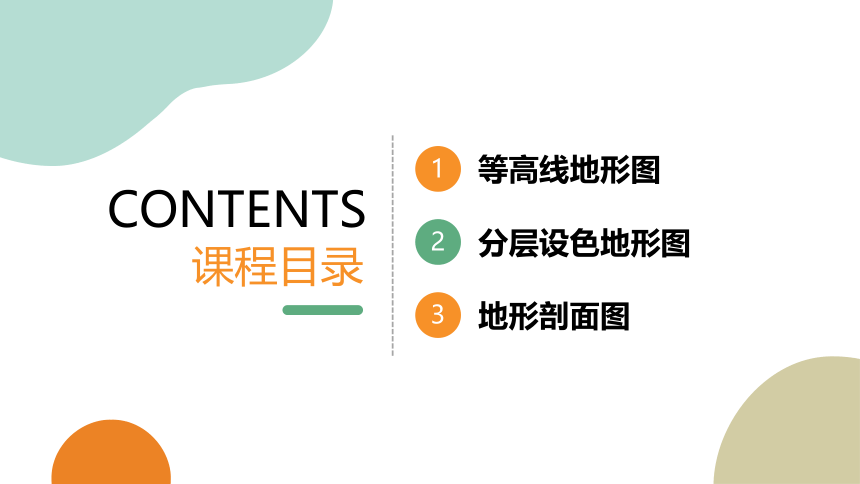

CONTENTS
课程目录
2022新课程标准
1. 结合地形观察，说出等高线地形图、分层设色地形图表示地形的方法。
2. 在地形图上识别一些基本地形。

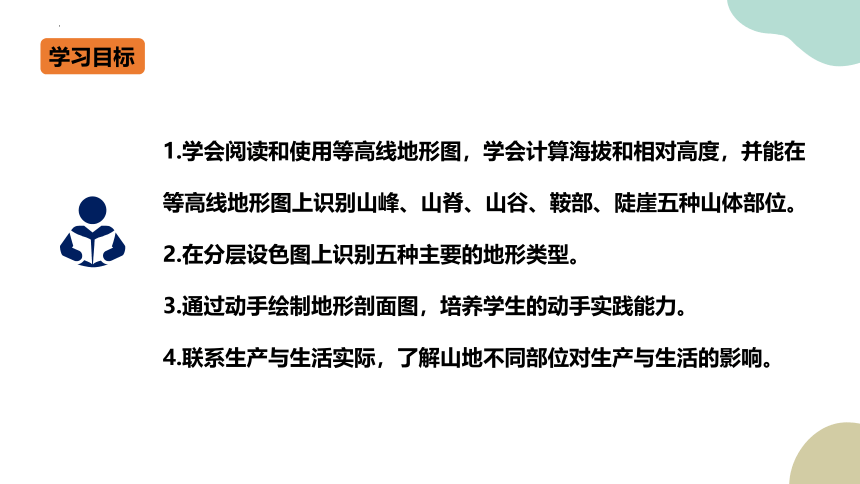

1.学会阅读和使用等高线地形图，学会计算海拔和相对高度，并能在等高线地形图上识别山峰、山脊、山谷、鞍部、陡崖五种山体部位。
2.在分层设色图上识别五种主要的地形类型。
3.通过动手绘制地形剖面图，培养学生的动手实践能力。
4.联系生产与生活实际，了解山地不同部位对生产与生活的影响。
学习目标
1
第一部分
等高线地形图
第一部分
等高线地形图

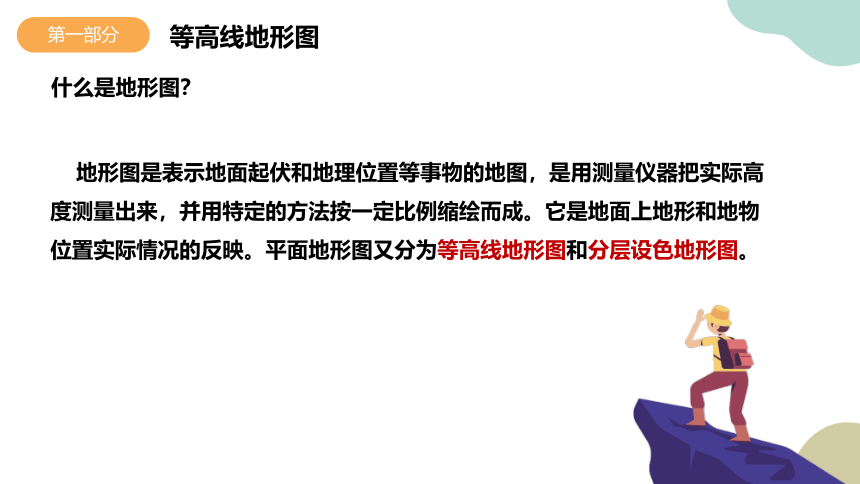

什么是地形图？
地形图是表示地面起伏和地理位置等事物的地图，是用测量仪器把实际高度测量出来，并用特定的方法按一定比例缩绘而成。它是地面上地形和地物位置实际情况的反映。平面地形图又分为等高线地形图和分层设色地形图。
第一部分
等高线地形图

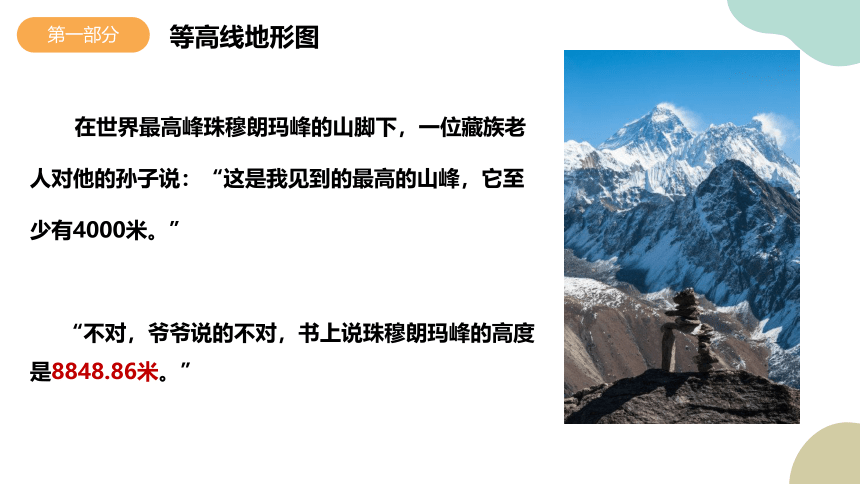

在世界最高峰珠穆朗玛峰的山脚下，一位藏族老人对他的孙子说：“这是我见到的最高的山峰，它至少有4000米。”
“不对，爷爷说的不对，书上说珠穆朗玛峰的高度是8848.86米。”
第一部分
等高线地形图

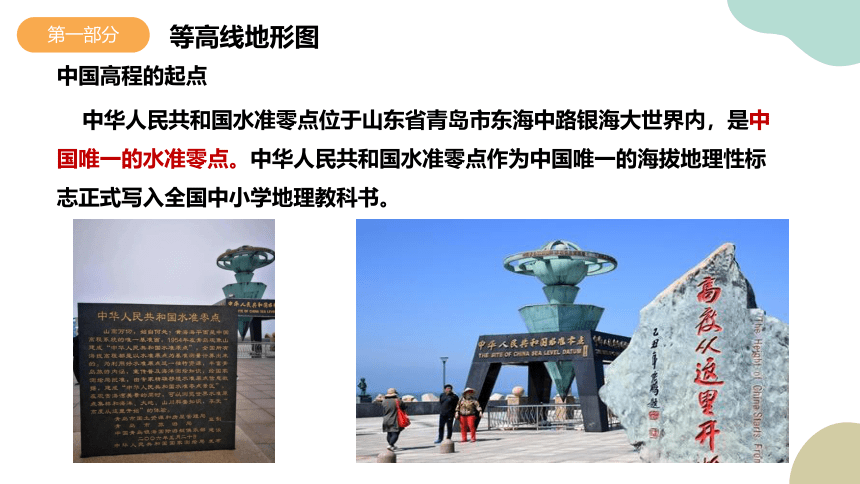

中华人民共和国水准零点位于山东省青岛市东海中路银海大世界内，是中国唯一的水准零点。中华人民共和国水准零点作为中国唯一的海拔地理性标志正式写入全国中小学地理教科书。
中国高程的起点
第一部分
等高线地形图
海拔与相对高度
海拔（即绝对高度）：
相对高度：
甲的海拔
1500米
乙的海拔
500米
甲与乙相对高度
1000米
地面某点高出海平面的垂直距离。
某个地点高出另一个地点的垂直距离。
第一部分
等高线地形图

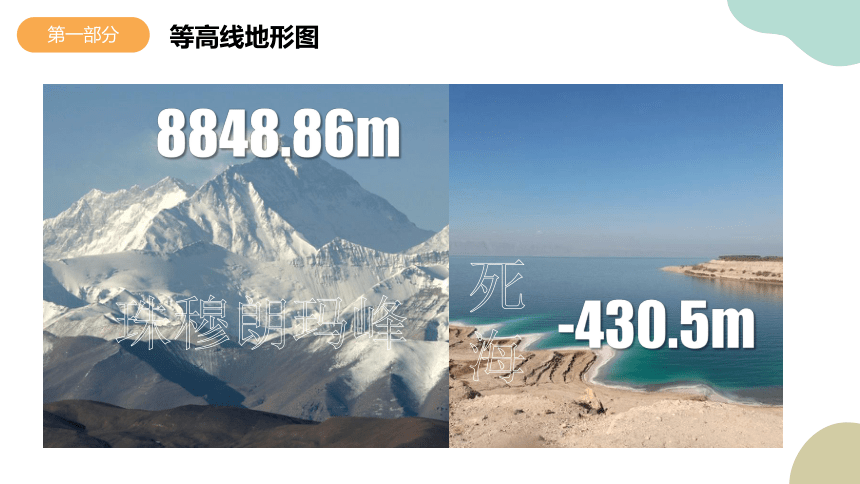

8848.86m
-430.5m
珠穆朗玛峰
死海
第一部分
等高线地形图
第一部分
等高线地形图
等高线
在地图上，把海拔高度相同的点连接成线，就是等高线。将多条等高线按一定比例缩小后投影到平面上，就可以绘制出等高线地形图。
第一部分
等高线地形图
观看动画，观察等高线绘制过程
第一部分
等高线地形图
100
100
100
100
100
100
100
100
200
200
200
200
单位：米
第一部分
等高线地形图
等高线特点：
1.同线等高
同一条等高线上，各点的海拔相同。
第一部分
等高线地形图
等高线特点：
2.等高距全图一致
在同一张等高线地形图中，两条相邻等高线之间的高度差相等。
第一部分
等高线地形图
3.等高线是封闭的曲线
等高线特点：
受图幅面积限制，等高线中间可能出现断裂，但无论怎样迂回曲折，终必环绕成圈 。
第一部分
等高线地形图
4.除了陡崖，两条等高线不相交
等高线特点：
一般情况下，同一地点不会有两个高度，所以等高线不相交。
第一部分
等高线地形图
5.等高线疏密反映坡度缓陡。坡度越陡，等高线越密集，坡度越缓，等高线越稀疏
100m
200m
300m
400m
100m
200m
300m
400m
缓坡
等高线稀疏的山坡
陡坡
等高线密集的山坡
400m
想一想：爬山时，为了节省力气，我们往往选择陡坡还是缓坡？
第一部分
等高线地形图
山体部位的判断
在等高线地形图上，通过等高线的分布，可以判断山体的地面形态。
第一部分
等高线地形图
地形部位——山峰
山峰：等高线闭合，数值从中间向四周降低。反之，则为盆地。
第一部分
等高线地形图
地形部位——鞍部
鞍部：两个山峰间平缓的部位。
第一部分
等高线地形图
地形部位——山脊
250
200
200
300
350
山脊：等高线的弯曲部分向低处凸出。
第一部分
等高线地形图
地形部位——山谷
200
250
250
300
350
山谷：等高线的弯曲部分向高处凸出。
第一部分
等高线地形图
地形部位——陡崖
陡崖：等高线重叠处。
第一部分
等高线地形图
山峰
中间高，四周低
山脊
凸低为脊
山谷
凸高为谷
鞍部
中间低，两边高
陡崖
等高线重合
盆地
中间低，四周高
第一部分
等高线地形图
看图说地形部位
山脊
山峰
山峰
山谷
陡崖
鞍部
第一部分
等高线地形图
上山路线③和④，哪条视野更开阔，理由是什么？
路线④视野更开阔。因为地处山脊，中间高，两侧低。
第一部分
等高线地形图
要举行攀岩交流，应该到达哪个地点？这个陡崖海拔范围是？
②地点处。这个陡崖海拔范围是大于200米，小于400米。
第一部分
等高线地形图
A附近有个水坝，说说这个水坝选址在这里有什么依据？
位于“口袋形”地区的“口小”处，利于建坝同时上游腹地广阔，库容大，而且有支流汇入，水源较充足。
第一部分
等高线地形图
等深线的定义
海洋中深度相同的各点连接成的线。
从等深线上所标注的深度，可以看出海洋的深浅；从等深线的疏密状况，可以看出海底坡度的大小。
2
第二部分
分层设色地形图
第二部分
分层设色地形图
在绘有等高线和等深线的地形图上，把不同高度和深度的范围，着上不同的颜色，可以一目了然地看到地表的高低形态和海底的起伏状况，这种地图叫做分层设色地形图。
第二部分
分层设色地形图
地
形
地形，地表的形态。
具体指地物形状和地貌的总称，地表呈现出的高低起伏的各种状态。
第二部分
分层设色地形图
陆地上的五大地形
山地
高原
平原
丘陵
盆地
第二部分
分层设色地形图
高原：海拔在500米以上
面积较大，外围较陡、
内部起伏较为和缓
丘陵：海拔在500米以下
地势起伏相对较大
平原：海拔一般在200米
以下，宽广平坦
山地：海拔在500米以上
具有耸立的山峰、陡峭
的山坡
盆地：四周高，
中间低
第二部分
分层设色地形图
归纳陆地地形
海拔 地形特征
山地
丘陵
高原
平原
盆地
500米以上
峰峦起伏，坡度较陡
500米以下
起伏不大，坡度和缓
200米以下
宽广平坦，起伏较小
无标准
中间低，四周高
500米以上
外围较陡，内部起伏和缓
第二部分
分层设色地形图
识别五种基本地形
A
E
B
D
C
山地
丘陵
盆地
平原
高原
第二部分
分层设色地形图
分层设色地形图和地形素描示意图
海洋用蓝色
平原用绿色
丘陵用黄色
高原、山地用棕褐色
积雪、冰川用浅紫、白色
第二部分
分层设色地形图
分层设色地形图的图例
0～200米
200～500米
500～2000米
2000～5000米
5000米以上
0～200米
200 ～2000米
2000 ～4000米
4000 ～6000米
6000 米以下
陆高
海深
洼地
第二部分
分层设色地形图
活动：
在世界地形图上找到青藏高原，巴西高原，亚马孙平原，刚果盆地，安第斯山脉等地形区。
青藏高原
巴西高原
亚马孙平原
刚果盆地
安第斯山脉
第二部分
分层设色地形图
青藏高原，亚洲内陆高原，是中国最大、世界海拔最高的高原，被称为“世界屋脊”、“第三极”。
第二部分
分层设色地形图
亚马孙平原，位于南美洲北部，亚马孙河中下游，跨居巴西、秘鲁、哥伦比亚和玻利维亚四国领土，是世界上面积最大的平原。
第二部分
分层设色地形图
巴西高原是南美洲东部位于巴西境内的广阔高原，面积500多万平方千米，是世界上面积第二大的高原（仅次于南极的冰雪高原）。
第二部分
分层设色地形图
安第斯山脉，位于南美洲的西岸，从北到南全长8900余千米，是世界上最长的山脉。
第二部分
分层设色地形图
刚果盆地，非洲最大盆地，属于世界十大盆地（曾称为世界最大盆地），又称扎伊尔盆地。位于非洲中西部，呈方形，赤道横贯中部。
3
第三部分
地形剖面图
第三部分
地形剖面图
地形剖面图是以等高线地形图为基础转绘成的。它是沿等高线地形图某条直线下切而显露出来的地形垂直剖面。
中国地形图
中国沿北纬36°地形剖面图
第三部分
地形剖面图
第三部分
地形剖面图
学以致用——绘地形剖面图
更直观地表示地面上沿某一方向地势的起伏和坡度的陡缓。
地形剖面图的作用
第三部分
地形剖面图
制作地理模型
要求：能够体现出山体五大部位或者地表五种地形
提示：可利用超轻黏土、土豆等，发挥你的想象力，翻滚吧！
当堂检测
1.下面四幅景观图与地形类型对应正确的是（ ）
A.高原、丘陵、盆地、平原 B. 山地、丘陵、盆地、平原
C. 山地、盆地、平原、高原 D. 山地、盆地、丘陵、平原
2.时下流行的蹦极是在（ ）部位进行。
A. 山脊 B. 山谷 C. 鞍部 D. 陡崖
3. 在等高线地图上，等高线密集的地方，表示（　　）
A．海拔低 B．海拔高 C．坡度缓 D．坡度陡
C
D
D
板书设计
地形图的判读
分层设色地形图
地形剖面图：
陆地地形：
分层设色图
高原、平原、山地、丘陵、盆地
定义、作用
绿色：平原
蓝色：海洋
白色：雪山和冰川
等高线地形图
海拔和相对高度
等高线地形图的定义和特点
等高线地形图上的地形部位
