(共26张PPT)

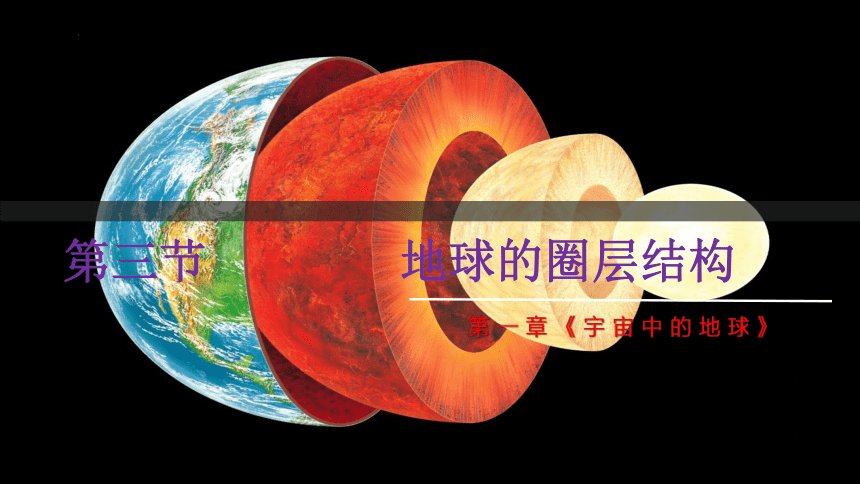

第三节 地球的圈层结构
第一章《宇宙中的地球》
【学习目标】
1.能说出地震的含义和地震波的分类。
2.能识记地球内部圈层的划分依据、结构、分层和范围。
3.能识记地球外部圈层及其相互作用。
一、预习检测
1.能说出地震波的分类和传播特点？
2.能背出地球的内部圈层划分依据和分类？
3.能说出地球的外部圈层包含哪些？
二、导入
地球的平均半径是6371千米
火山喷发能将地下几百千米的岩浆泛到上层，但最深不超过450千米
世界上最深的钻井，Odoptu OP-11油井（12345米）
所处位置：俄罗斯
世界上最深的钻井就是位于俄罗斯库页岛上的Odoptu OP-11油井，其深度是达到了12345米，是在2011年的时候所建造。也成功超越了在2008年的时候美国在卡塔尔所创下的阿肖辛油井12289米的纪录，成为世界上钻地最深的油井，也是世界最深钻井，凭借此纪录坐上了“世界第一油井”的宝座。
三、新授内容
知识点一：地球的内部圈层
一、地震和地震波
1.地震
(1)概念：地壳快速释放能量过程中造成的地面震动，称为地震。是地球内部能量快速释放的一种形式，也是一种危害和影响巨大的自然灾害。
(2)地震构造
(3)震级与烈度
①地震释放能量的大小用震级表示。
②地震对地表和建筑物等破坏强弱的程度，用烈度表示。
③一次地震，只有一个震级，但可以有多个烈度。
2. 地震波（1）概念：地震的能量以波动的方式向外传播，形成地震波。（2）分类分为纵波（P波）和横波（S波）两类。
分类 特点
传播速度 传播介质 共同点
纵波(P波) 较快 固体、液体、气体 在不同介质中传播速度不同，经过不同介质的界面时，会发生反射和折射现象
横波(S波) 较慢 固体
地震波
质点的振动方向与波的传播方向垂直
速度较慢
只能通过固体传播
质点的振动方向与波的传播方向同轴
速度较快
可以通过固体、液体和气体传播
横波(S)
纵
波
（P）
横
波
（S）
【典例1】【考点：地震波的特点。（原创）】中国地震台网正式测定：5月22日2时4分在青海果洛州玛多县（北纬34.59度，东经98.34度）发生7.4级地震，震源深度17公里。地震发生时，当地人感觉到了强烈的震感，请分别描述一下位于陆地和河中捕鱼的人的状态？
答案：位于陆地上的人的状态为：先上下跳动，后左右晃动；位于河中捕鱼人的状态：上下晃动。
6000
5000
4000
3000
2000
1000
0
3
6
9
12
15
深度：km
速度：km/s
地壳
地幔
外核
内核
33km
2900km
莫霍界面
古登堡界面
知识点二：地球的内部圈层
1. 划分依据：地震波的传播速度。（1）莫霍界面：以莫霍洛维契奇名字命名。判定依据：地震波传播到地下约33km处，纵波和横波传播速度明显增加。（2）古登堡界面：以古登堡名字命名。判定依据：地震波传播到地下2900km处，横波突然消失，纵波速度突然下降。2.分类：以莫霍界面（约地下33km处）和古登堡界面（约地下2900km处）划分出地壳、地幔和地核三层。
地幔：可能为固态
外核：液态
内核：固态
地壳：固态
地球的内部圈层结构
（1）地壳
①范围：地球表面以下、a莫霍面以上的固体外壳，约地下33km。②厚度：平均厚度约17km，大陆部分平均厚度约39-41km，高山、高原地区地壳最后可达70km；大洋地壳较薄，平均厚度5-10km。③元素组成：90多种元素组成，多以化合物的形态存在。氧、硅、铝、铁、钙、钠、钾、镁这8中元素质量总数最多，占地壳总质量的98.04%。氧接近占1/2,硅占1/4，所以硅酸盐类矿物（多种化合元素组成的物质）在地壳中分布最广。④分层：硅铝层（地壳上层）和硅镁层（地壳下层）。
(2)地幔①范围：介于地壳和地核之间，即莫霍界面与b古登堡界面之间，约地下2900km。②分层：分为两部分，上地幔（约地下33-900km）和下地幔（约地下900-2900km）。上地幔包含上地幔的顶部（约地下33-80km）、软流层（约地下80-400km）和上地幔的下部（约地下400-900km）。③岩石圈：包含地壳和上地幔顶部(软流层以上)，平均厚度100-110km，其物质由岩石组成。④软流层：一般认为可能是岩浆的主要发源地之一，约地下80-400km。⑤元素组成：铁、镁。主要由含铁、镁的硅酸盐类矿物组成。
(3)地核①范围：地球的核心部分，即古登堡面所包围的球体。②分层C2内核：一般认为呈固态(C1外核：高温高压下呈液态或熔融状态)③元素组成：铁、镍。④横波不能在外核中传播，外核物质的“流动”，可能是地球磁场产生的主要原因。
【典例2】【考点：地震波及地球内部圈层结构】读地震波速度与地球内部圈层的划分图，回答下列问题。
(1) 图中 A、B 表示地震波，其中 A 表示______波，B 表示_____波，其判断依据是__________。(2)图中C—H分别表示地球内部构造，D表示_____界面，其判断依据是____________；C代表______，它的平均厚度为 千米，主要由 组成。 (3) 图中 F 处，地震波 A 完全_____，地震波 B 速度______并继续往深处传播。这说明 F 面以上的 E 物质状态为_____态，F 面是______界面。(4) （填字母）层的上部存在一个软流层；G 层叫_______ ，H 层叫________ 。
答案：（1）横 纵 A波波速慢，B波波速快（2）莫霍 横波和纵波在此处波速突然加快 地壳 17 岩石（3）消失 突然下降 固 古登堡（4）E 外核 内核
知识点三：地球的外部圈层
1.大气圈意义：地球生命生存的基础条件之一(密度：随着高度增加，大气的密度迅速减小)2.水圈意义：陆地水与人类社会关系密切(分类：海洋水、陆地水、大气水和生物水)3.生物圈(1)组成：地球上所有生物及其生存环境。(2)特点：不单独占有任何空间，渗透于大气圈的底部、水圈的全部和岩石圈的上部，厚度约20千米。生物绝大部分集中在地面以上100米到水面以下200米的范围内，是生物圈的核心部分。(3)意义：是地球生态系统的主体和最活跃的因素。
大气圈
是由气体和悬浮物质组成的复杂系统，它的主要成分是氮气和氧气。
密度：随着高度增加，大气的密度迅速减小
大气中的风、云、雨、雪等天气现象，与人类息息相关。
大气圈笼罩着地球，使得地球上的温度变化和缓，同时提供了生物生存所必需的氧气
大气圈是地球生命的保护伞——它不仅避免了大多数流星体对地球的撞击，而且削弱了紫外线对地球生物的影响
水圈
根据状态可分为组成：液态水、固态水和气态水；
根据位置分为海洋水、大气水、陆地水和生物水；
陆地水与人类社会的关系最为密切，分为地表水和地下水
水圈是一个连续但不规则的圈层
在地球表面物质迁移和能量转换中起着十分重要的作用，
生物圈
地球表层生物及其生存环境的总称。
范围：不占用独立的空间结构，包括大气圈的底部，水圈的全部，岩石圈的上部
生物从环境中获取物质和能量，同时也在促进太阳能转化、改变大气圈和水圈组成、改造地表形态等方面起着重要作用。
大气圈、水圈、生物圈与岩石圈相互联系、相互渗透，共同构成人类懒以生存和发展的自然环境
【典例3】【考点：地球的外部圈层结构】读“地球圈层示意图”，回答下列问题。
(1)地球外部圈层中，厚度最大的是________，连续而不规则的圈层是________，其范围渗透到其他圈层之中的是________。(2)大气圈包围着地球，它的主要成分是__________和________；水圈中的水处于不间断的________之中；生物圈占有________圈的底部、________圈的全部和________圈的上部。这些圈层之间相互________、相互________，形成人类赖以生存和发展的自然环境。(3)从图中可以看出，四大圈层尽管组成物质、分布空间不同，但他们都是以________为共同球心的圈层。2017年9月8日，墨西哥瓦哈卡州沿岸近海海域地震发生在________圈，由此引发的海啸主要发生在________圈，流行性疾病主要在______圈传播。
答案：（1）大气圈；水圈；生物圈（2）氮气；氧气；运动；大气圈；水圈；岩石圈；联系；渗透（3）地核；岩石圈；水圈；生物圈
四、训练检测
7.读“地球内部圈层示意图”，完成下列问题。(1)图中甲、乙是地球内部的两个不连续面，其名称分别是：甲______、乙______。(2)当A处发生地震时，B、C、D、F四个观测点都测到了A地发出的地震波。B地测得地震震级为8级，F地测得地震震级为__________级。对B、E两点所测得的纵波波速进行比较，波速较快的是________，造成两地波速差异的原因是_____________________________。(3)地震波在经过甲时速度发生了怎样的变化？(4)地球内部圈层划分的依据是_____________________________。(5)请在图中用斜线画出接收不到横波的区域。
答案：(1)莫霍面；古登堡面(2)8；E；纵波在地幔中的传播速度要快于在地壳中的传播速度，AE之间经过了地幔，AB之间没有经过地幔(3)地震波传播速度明显加快。(4)地震波传播速度的变化（5）见下图
解析：(1)根据地震波在地球内部传播速度的不同划分了三个圈层，分界面分别是莫霍面和古登堡面，前者是地壳和地幔的分界面，后者是地幔和地核的分界面。(2)震级表示地震释放的能量大小，一次地震只有一个震级，所以B和F处震级相同。纵波在地幔中的传播速度要快于在地壳中的传播速度，AE之间经过了地幔，AB之间没有经过地幔，所以E点所测得的纵波波速要快于B点。(3)纵波和横波在莫霍界面以下波速都明显地加快了，在古登堡界面以下，纵波波速突然减慢，横波则完全消失。(5)地球内部外核是液态，横波不能通过，故从A点传出的横波不能传播到被外核阻挡的背影区。
地球的圈层结构
大气圈概念和作用
生物圈概念和特点
地壳、地幔、地核
水圈概念和作用
外部圈层结构
内部圈层结构
划分依据：地震波
不连续面：莫霍面、古登堡面
五、反思归纳
