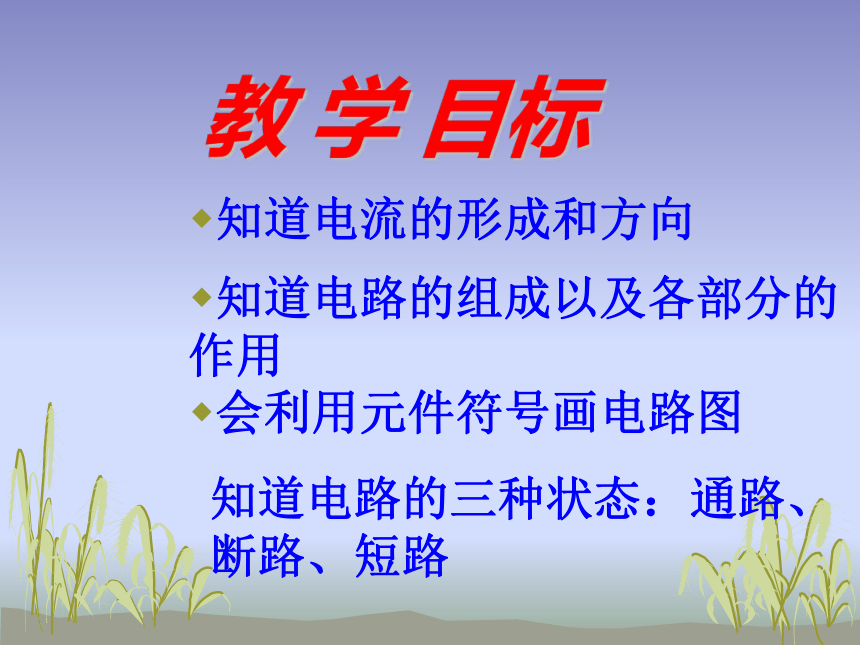

课件27张PPT。第二节 执教：张 新教 学 目标知道电流的形成和方向知道电路的组成以及各部分的作用会利用元件符号画电路图知道电路的三种状态：通路、

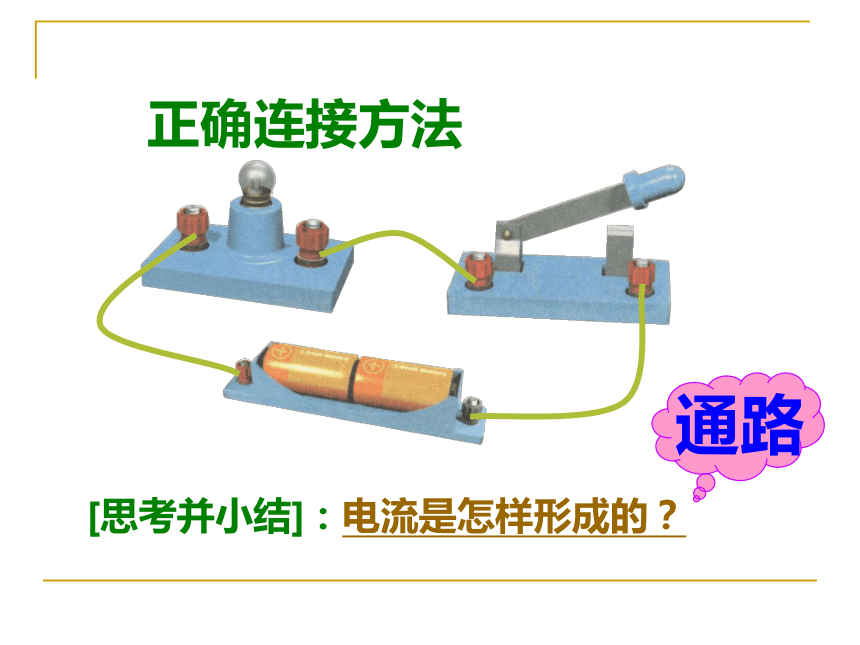

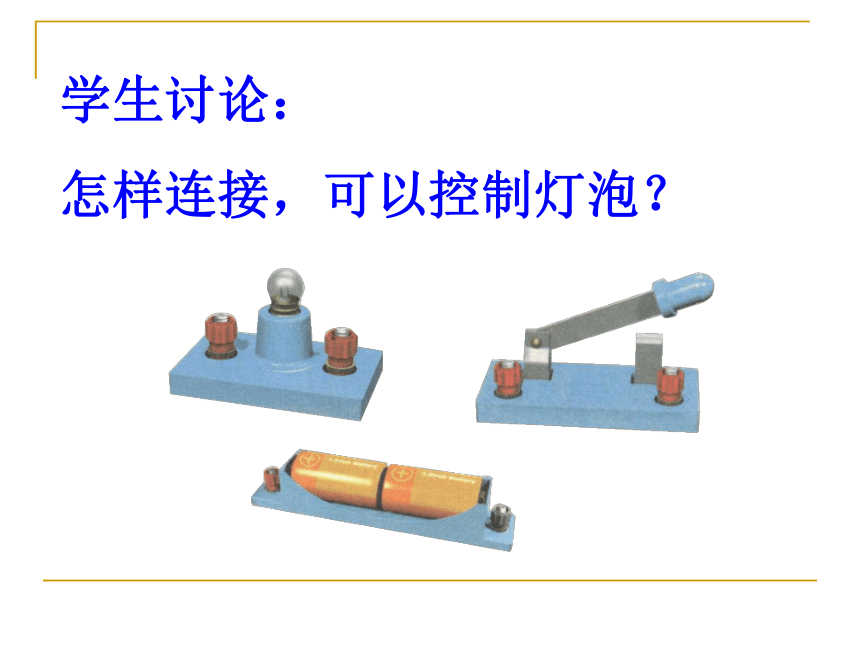

断路、短路学生讨论：
怎样连接，可以控制灯泡？正确连接方法[思考并小结]：电流是怎样形成的？一、电流：

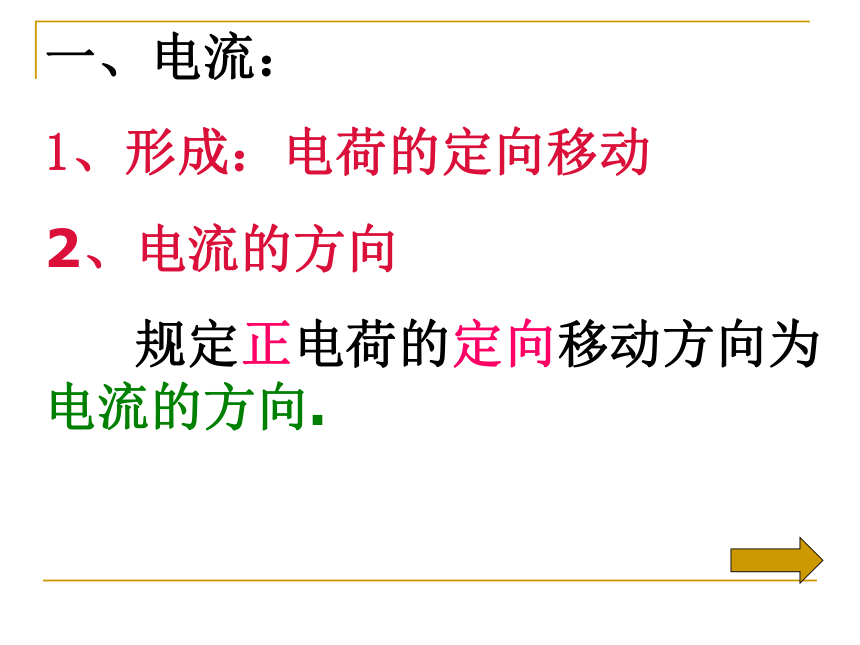

1、形成：电荷的定向移动

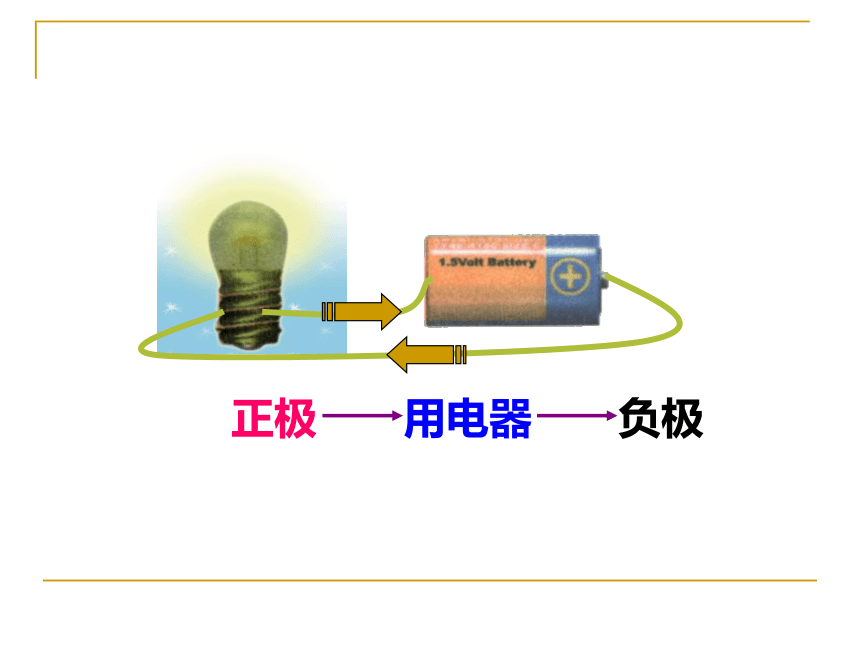

2、电流的方向

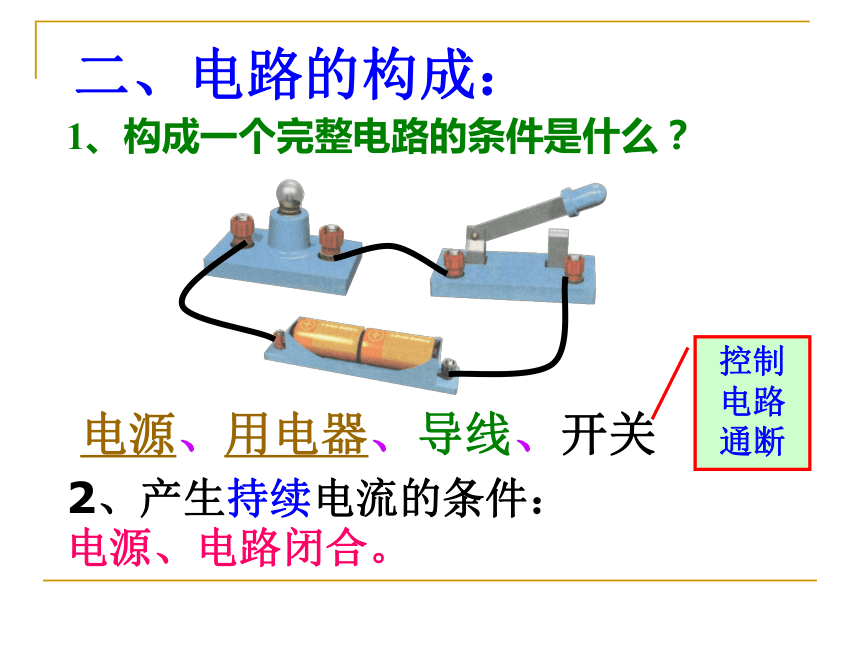

规定正电荷的定向移动方向为电流的方向.二、电路的构成：电源、用电器、导线、开关1、构成一个完整电路的条件是什么？控制电路通断2、产生持续电流的条件：

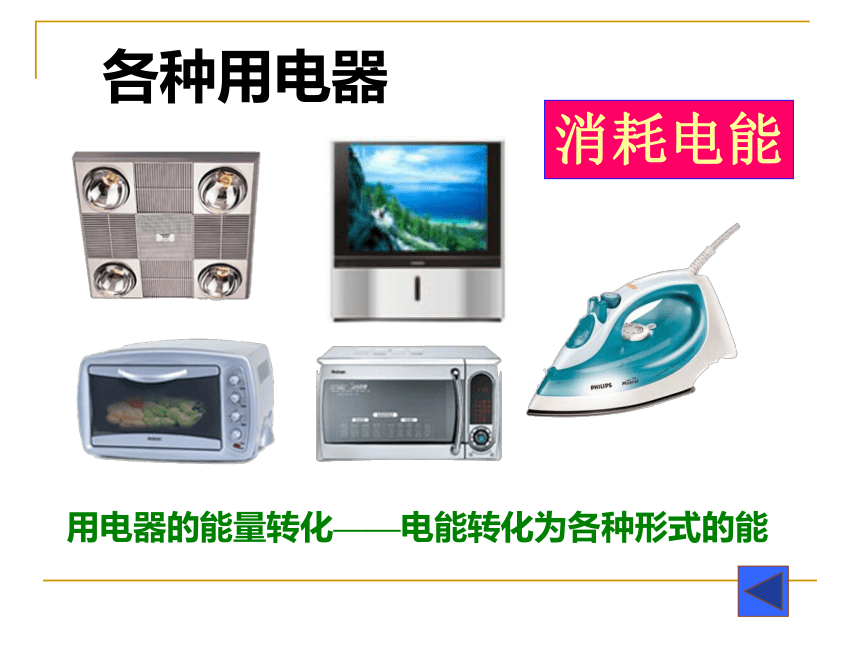

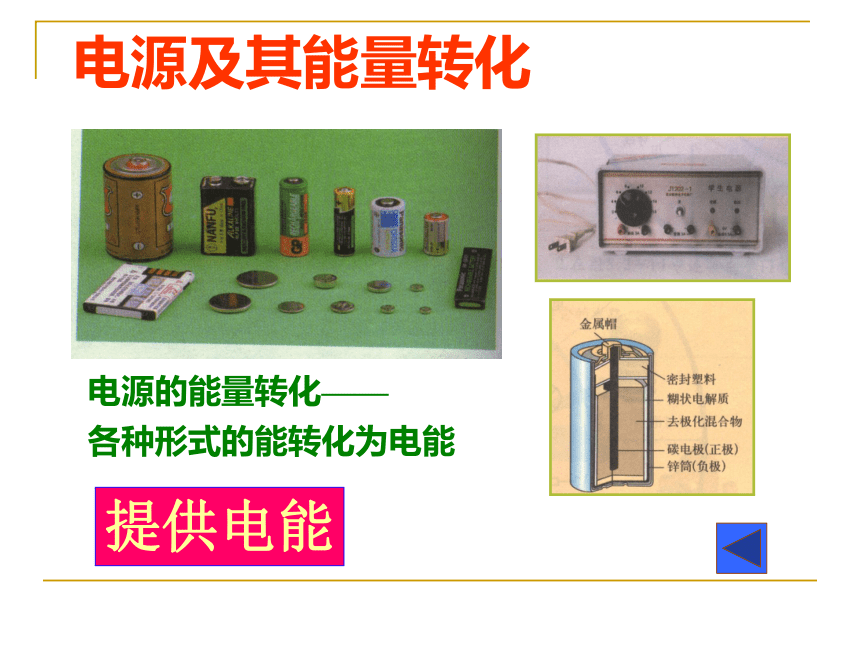

电源、电路闭合。电源及其能量转化电源的能量转化——各种形式的能转化为电能提供电能各种用电器用电器的能量转化——电能转化为各种形式的能消耗电能三、电路图：我们用符号来表示物体将电路画出来的就是电路图。　　元件位置安排要适当，分布要均匀，元件不要画在拐角处。整个电路图最好呈长方形，有棱有角，导线要横平竖直。画电路图的要求电路图根据实物图画出电路图- +实物图1、下图所示各电路元件为电路提供电能的是 ，消耗 电能的是 。 ABCDCA、B、D同步练习2、下面正确的电路图是（ ）。DBAC3、画出下面左图的电路图。四、电路的三种状态▲总结：电路图的三种状态：
通路：开关闭合、处处连通的电路短路：不经过用电器而直接跟电源两极相连的电路，短路时会损坏电源和导线。分为两种。断路：也叫开路，开关断开，或在某处断开的电路。通路断路短路谈谈我的收获动手动脑学物理（一）略动手动脑学物理（二）电子门铃动手动脑学物理（三）[观察]：家用手电筒的电路结构是怎样的？+ - 1.下列电路完整无缺的是（ ）（A）（B） （C） （D）D试一试
2.如图所示，若断开开关S2 、闭合开关S1 ，则电路是（ ）路；若只闭合开关S2 ，则电路是（ ）路；若断开开关S 1 、S2 ,则电路是（ ）路。S1S2通短开谢谢指导！
