14.1《热机》 导学案
课堂导入
做功改变内能的实质是什么?
外界对空气做功, 能转化为 能 空气对外做功, 能转化为 能
实质:做功改变内能就是把机械能转化成内能 或 内能转化成机械能
问题1:他们运行的能量来自于哪里?
(
汽车奔驰
喷气式飞机
大型客轮
蒸汽机车
)
一、自主预习
1.热机
(1)定义:是把_______转化为__________的机器.
(2)种类:蒸汽机、________、 _______、喷气发动机等;__________是最常见的热机.
2.内燃机:燃料直接在发动机_______内燃烧产生动力的热机.
(1)工作原理:燃料在汽缸内燃烧,产生高温高压的燃气,把________能转化为____能;然后燃气推动活塞做功,把____能转化为_______能.
单缸四冲程:汽油机的一个工作循环是由_________、________、_________、 ________四个冲程组成的.除了做功冲程,其他三个冲程是靠安装在曲轴上的飞轮的_______来完成的;一个工作循环,活塞往返____次,飞轮转____周,对外做功____次.
(2)分类:内燃机分为_______和__________两大类,它们分别用______和_______作为燃料.

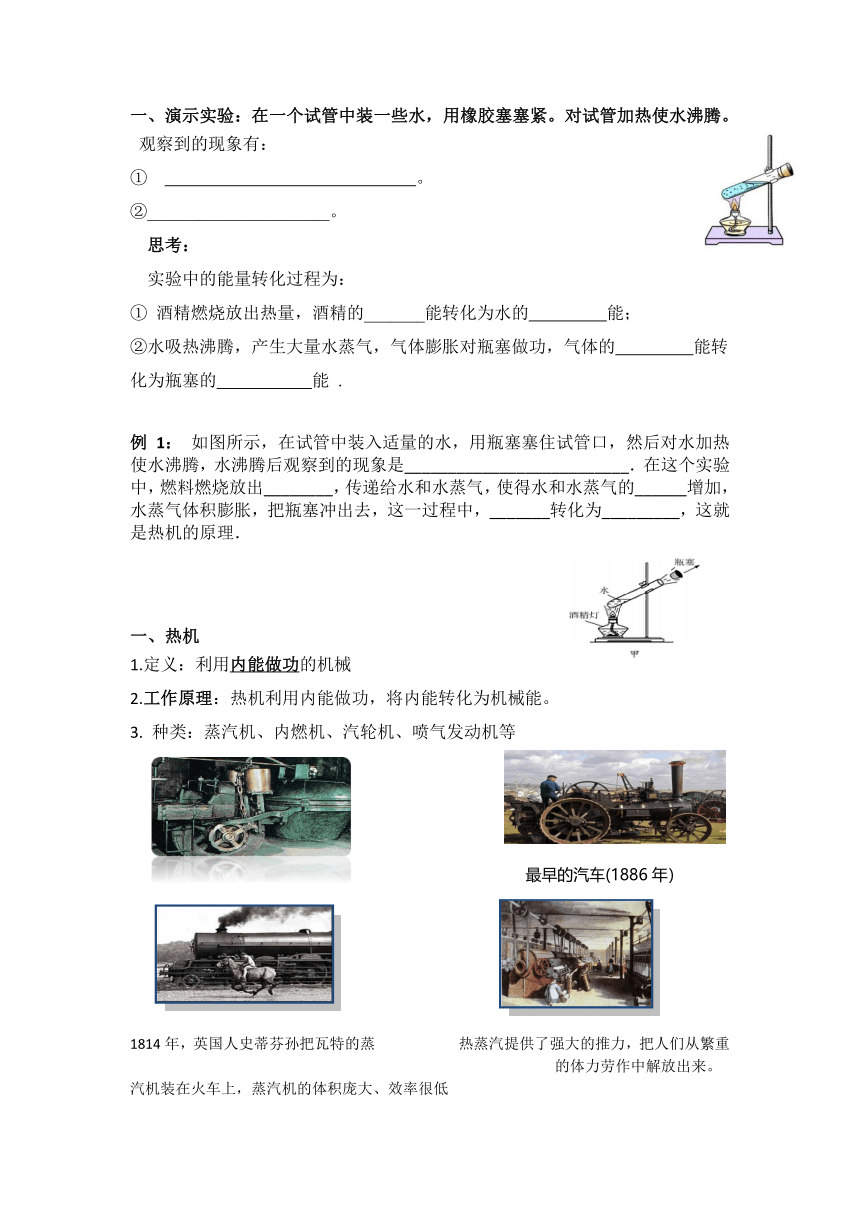

一、演示实验:在一个试管中装一些水,用橡胶塞塞紧。对试管加热使水沸腾。
观察到的现象有:
① 。
②_____________________。
思考:
实验中的能量转化过程为:
① 酒精燃烧放出热量,酒精的_______能转化为水的 能;
②水吸热沸腾,产生大量水蒸气,气体膨胀对瓶塞做功,气体的 能转化为瓶塞的 能 .
例 1: 如图所示,在试管中装入适量的水,用瓶塞塞住试管口,然后对水加热使水沸腾,水沸腾后观察到的现象是__________________________.在这个实验中,燃料燃烧放出________,传递给水和水蒸气,使得水和水蒸气的______增加,水蒸气体积膨胀,把瓶塞冲出去,这一过程中,_______转化为_________,这就是热机的原理.
一、热机
1.定义:利用内能做功的机械
2.工作原理:热机利用内能做功,将内能转化为机械能。
3. 种类:蒸汽机、内燃机、汽轮机、喷气发动机等
(
最早
的汽车
(1886
年)
)
(
)
1814年,英国人史蒂芬孙把瓦特的蒸 热蒸汽提供了强大的推力,把人们从繁重的体力劳作中解放出来。
汽机装在火车上,蒸汽机的体积庞大、效率很低

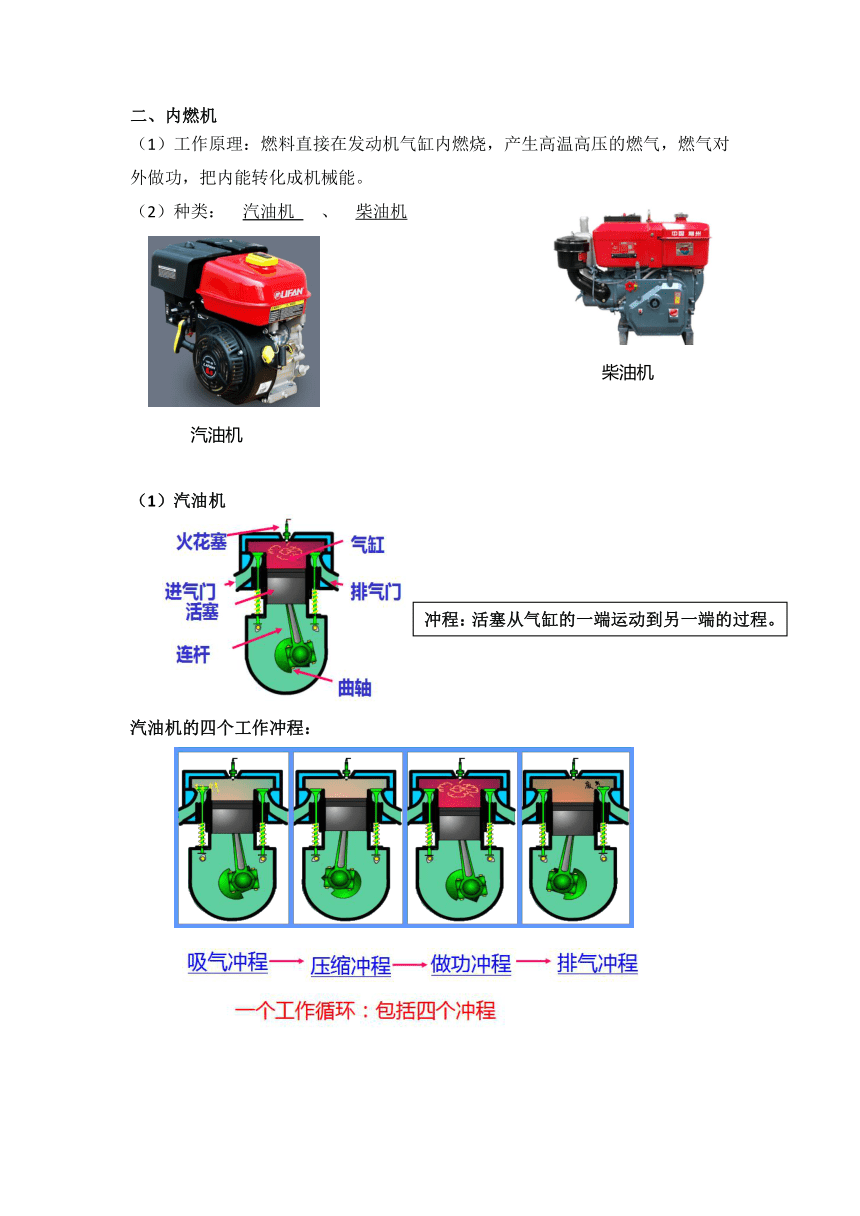

二、内燃机
(1)工作原理:燃料直接在发动机气缸内燃烧,产生高温高压的燃气,燃气对外做功,把内能转化成机械能。
(
柴油机
)(2)种类: 汽油机 、 柴油机
(
汽油机
)
(1)汽油机
(
冲程:活塞从气缸的一端运动到另一端的过程。
)

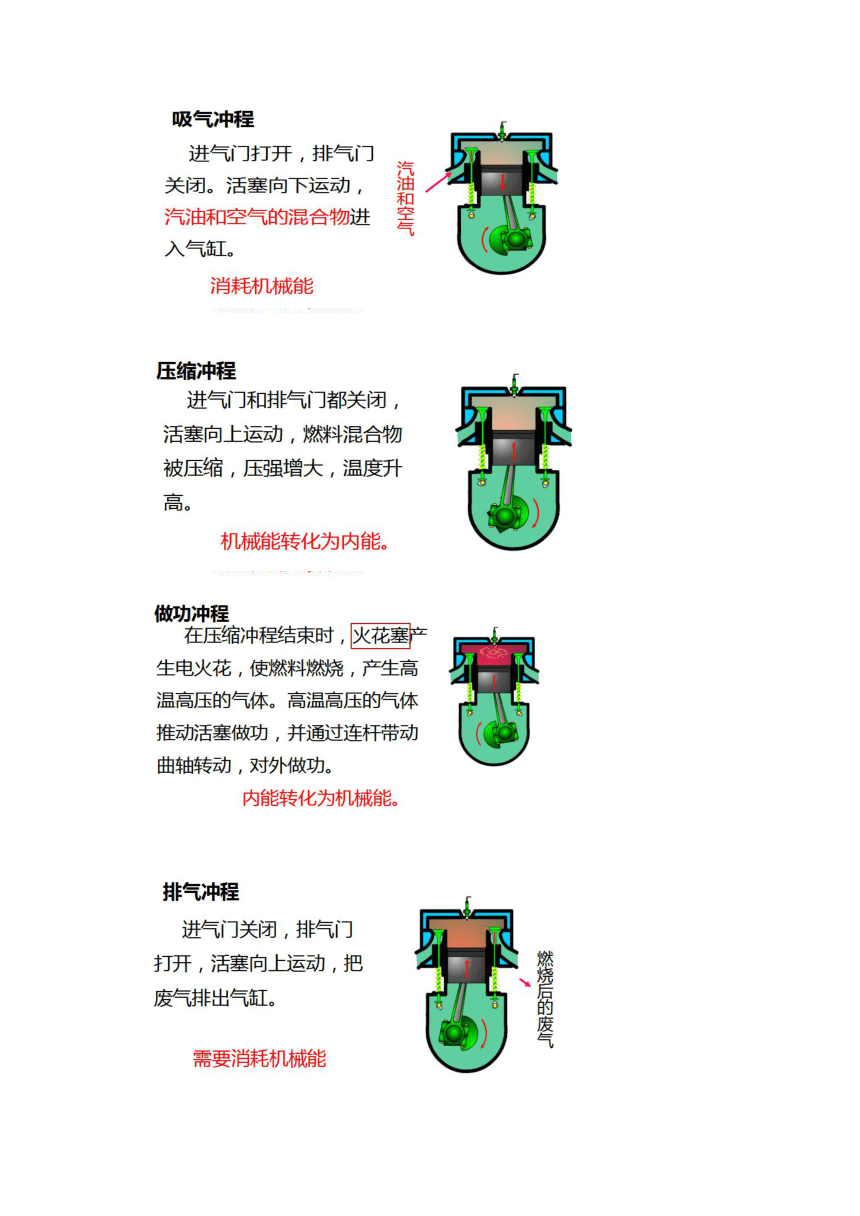

汽油机的四个工作冲程:
讨论:
1.在四冲程汽油机的四个冲程中,压缩冲程和做功冲程各发生了怎样的能量转化?
压缩冲程:
做功冲程:
2.哪个冲程使汽车获得动力?
3.哪个冲程排出了汽车的废气?
(
2.
一循环:
4
冲程、转
2
圈(对外做功
1
次)
)
例 3 在热机的四个冲程中属于机械能转化为内能的是_______冲程,其中内能转化为机械能的是____冲程.若热机的飞轮转速是1 800转∕分钟,该热机每秒对外做功____次.
(2)柴油机
(
和汽油机不同的是:喷油嘴代替
火花塞
)
(
2.
柴油机的工作过程
)
柴油机和汽油机都是:一个工作循环都有四个冲程,曲轴和飞轮转动两周,对外做功一次。
想想议议:柴油机和汽油机的相同点与不同点?
相同点:都是把 能转化成 能,都包括 个冲程
内燃机 汽油机 柴油机
燃料 汽油 柴油
构造
吸气冲程
压缩冲程
做功冲程
主要特点
主要用途
(
1.
汽油机有火花塞,柴油机有喷油嘴。
2.
一循环:
4
冲程、转
2
圈(对外做功
1
次)。
)
课后作业
一.选择题(共5小题)
1.关于四冲程汽油机,下列说法中正确的是(  )
A.在吸气冲程,吸入气缸内的是空气
B.在压缩冲程,燃料燃烧,化学能转化为内能
C.在做功冲程,内能转化为机械能
D.在排气冲程,进气门和排气门都打开
2.如图所示是内燃机工作中的一个冲程,下列描述正确的是(  )
A.压缩冲程,内能转化为机械能 B.压缩冲程,机械能转化为内能
C.做功冲程,机械能转化为内能 D.做功冲程,内能转化为机械能
3.关于四冲程汽油机的工作过程,下列说法正确的是(  )
A.吸气冲程:只吸入空气 B.压缩冲程:缸内温度降低
C.做功冲程:气体推动活塞做功 D.排气冲程:内能转化为机械能
4.2021年3月12日凌晨,长征七号改遥二运载火箭成功将试验九号卫星送入预定轨道,“长七改”将填补我国运载火箭高轨轨道运载能力的空白。下列说法不正确的是(  )
A.火箭点火升空时相当于热机的做功冲程,将机械能转化为内能
B.卫星脱离火箭时,由于具有惯性,能保持原有运动状态
C.火箭加速升空的过程中,机械能变大
D.火箭加速升空时,火箭推力大于重力
5.如图是内燃机的某个冲程。下列情况与该冲程能的转化方式一致的是(  )
A.瓶塞冲出 B.搓手取暖 C.压缩气体 D.钻木取火
二.填空题(共4小题)
6.如图所示为一辆汽车的发动机四个冲程中的   冲程;为了不让发动机在工作时温度升得太高,在设计制造时,汽缸外有一个水套,用水来冷却汽缸是因为水的   较大。阳江近段时间有关汽车撞伤行人事故频发,据调查,汽车超速和超载是造成重大交通事故的主要原因。当汽车   (选填“超速”或“超载”)时,它的惯性将变大。
用天然气烧水,水烧沸腾时,壶盖不断向上跳动,此过程中能量转化与四冲程汽油机的   冲程的能量转化相同;在标准大气压下用天然气把3kg的水从20℃加热至刚沸腾时,水的比热容   (填“增大减小“或“不变”),水吸收了   J的热量。[c水=4.2×103J/(kg ℃)]
8.用稳定的热源给一个1kg物体均匀加热,得到它的熔化图象如图所示,已知该物体在固态时的比热容为0.2×103J/(kg ℃),则该物质在液态时的比热容是   J/(kg ℃);物体在BC段熔化过程中吸收的热量   J。在内燃机的工作循环中,实现将内能转化为机械能的是   冲程。某内燃机飞轮转动速度为3600r/min,则每秒完成涉及能量转化的冲程有   次,吸入燃气   次。
9.如图表示的是汽油机的   冲程;在压缩冲程中,是通过   方式增加气体内能的。一台单缸四冲程柴油机转速为1200转/min,则柴油机1s内做功   次。
