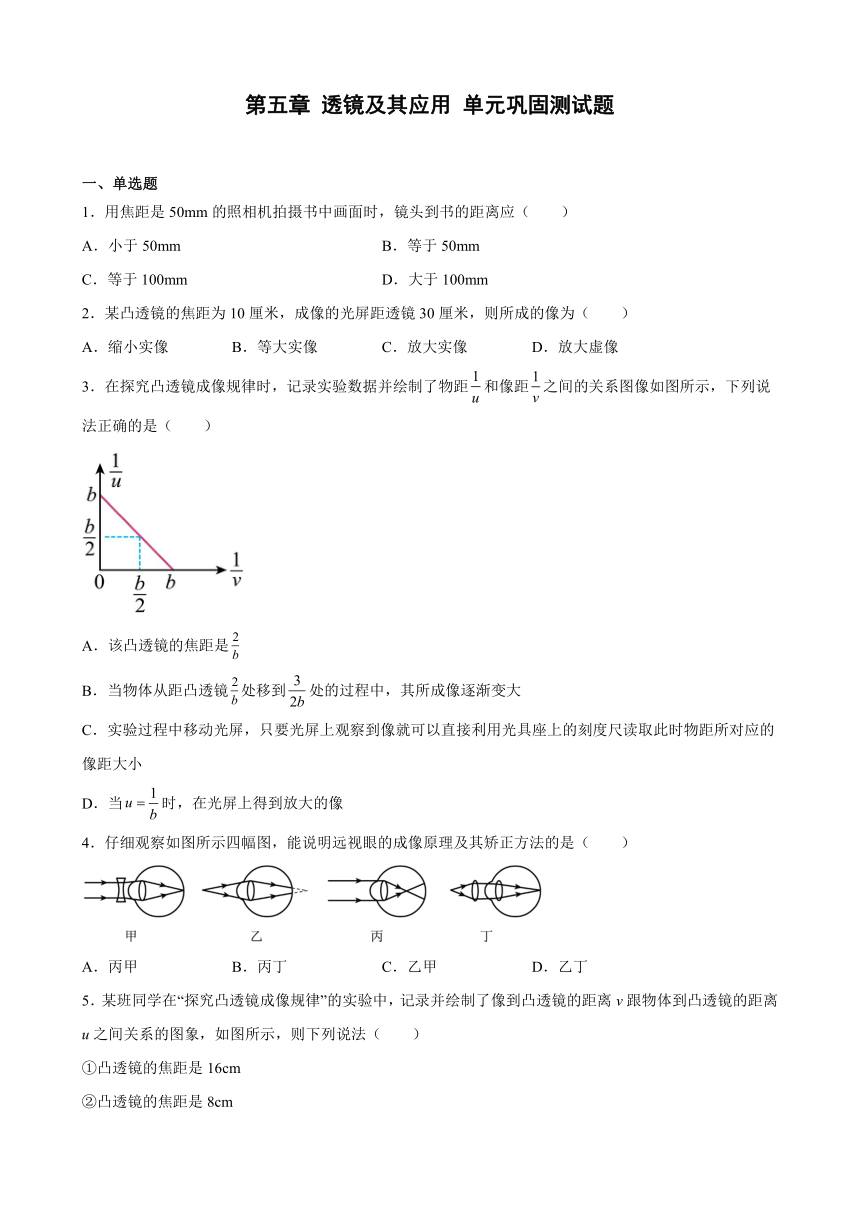

第五章 透镜及其应用 单元巩固测试题
一、单选题
1．用焦距是50mm的照相机拍摄书中画面时，镜头到书的距离应（　　）
A．小于50mm B．等于50mm
C．等于100mm D．大于100mm
2．某凸透镜的焦距为10厘米，成像的光屏距透镜30厘米，则所成的像为（　　）
A．缩小实像 B．等大实像 C．放大实像 D．放大虚像
3．在探究凸透镜成像规律时，记录实验数据并绘制了物距和像距之间的关系图像如图所示，下列说法正确的是（　　）
A．该凸透镜的焦距是
B．当物体从距凸透镜处移到处的过程中，其所成像逐渐变大
C．实验过程中移动光屏，只要光屏上观察到像就可以直接利用光具座上的刻度尺读取此时物距所对应的像距大小
D．当时，在光屏上得到放大的像
4．仔细观察如图所示四幅图，能说明远视眼的成像原理及其矫正方法的是（　　）
A．丙甲 B．丙丁 C．乙甲 D．乙丁

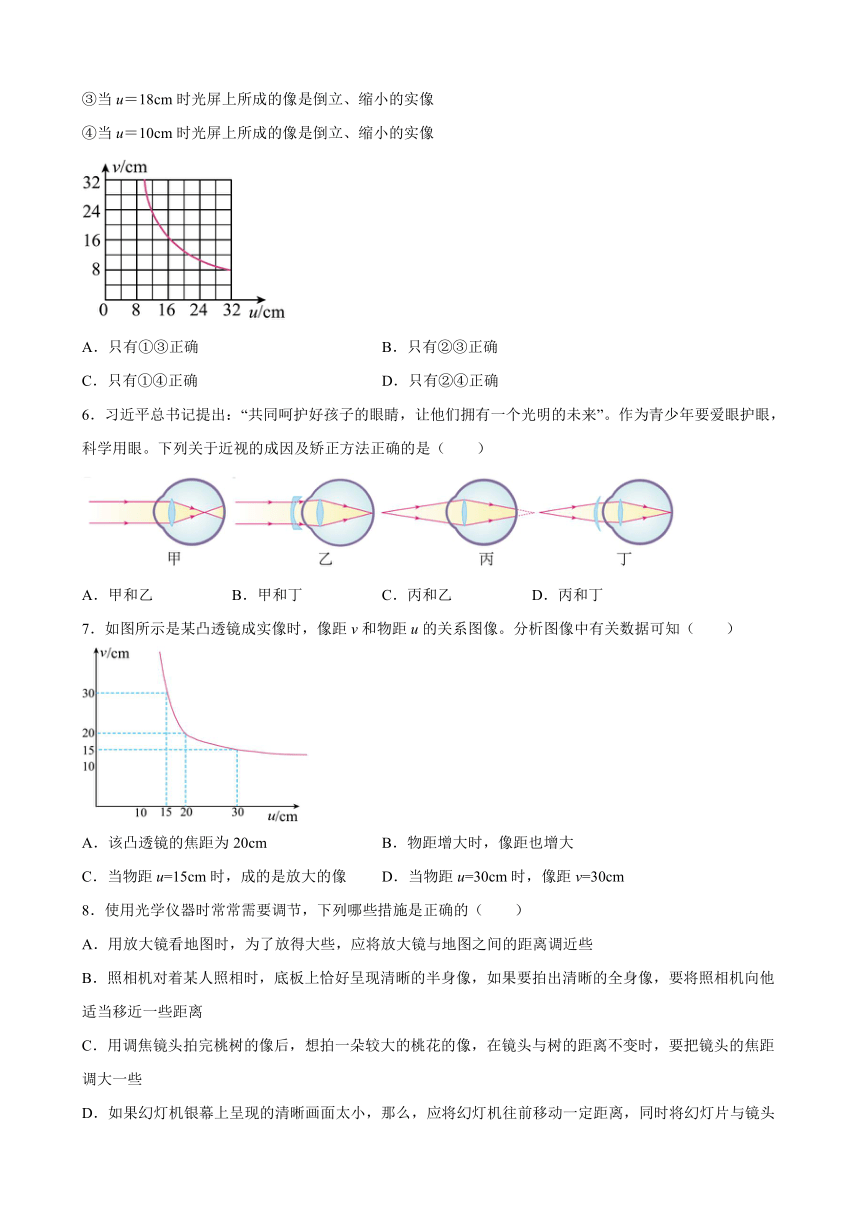

5．某班同学在“探究凸透镜成像规律”的实验中，记录并绘制了像到凸透镜的距离v跟物体到凸透镜的距离u之间关系的图象，如图所示，则下列说法（　　）
①凸透镜的焦距是16cm
②凸透镜的焦距是8cm
③当u＝18cm时光屏上所成的像是倒立、缩小的实像
④当u＝10cm时光屏上所成的像是倒立、缩小的实像
A．只有①③正确 B．只有②③正确
C．只有①④正确 D．只有②④正确
6．习近平总书记提出：“共同呵护好孩子的眼睛，让他们拥有一个光明的未来”。作为青少年要爱眼护眼，科学用眼。下列关于近视的成因及矫正方法正确的是（　　）
A．甲和乙 B．甲和丁 C．丙和乙 D．丙和丁
7．如图所示是某凸透镜成实像时，像距v和物距u的关系图像。分析图像中有关数据可知（　　）
A．该凸透镜的焦距为20cm B．物距增大时，像距也增大
C．当物距u=15cm时，成的是放大的像 D．当物距u=30cm时，像距v=30cm
8．使用光学仪器时常常需要调节，下列哪些措施是正确的（　　）
A．用放大镜看地图时，为了放得大些，应将放大镜与地图之间的距离调近些
B．照相机对着某人照相时，底板上恰好呈现清晰的半身像，如果要拍出清晰的全身像，要将照相机向他适当移近一些距离
C．用调焦镜头拍完桃树的像后，想拍一朵较大的桃花的像，在镜头与树的距离不变时，要把镜头的焦距调大一些
D．如果幻灯机银幕上呈现的清晰画面太小，那么，应将幻灯机往前移动一定距离，同时将幻灯片与镜头之间的距离调短一些

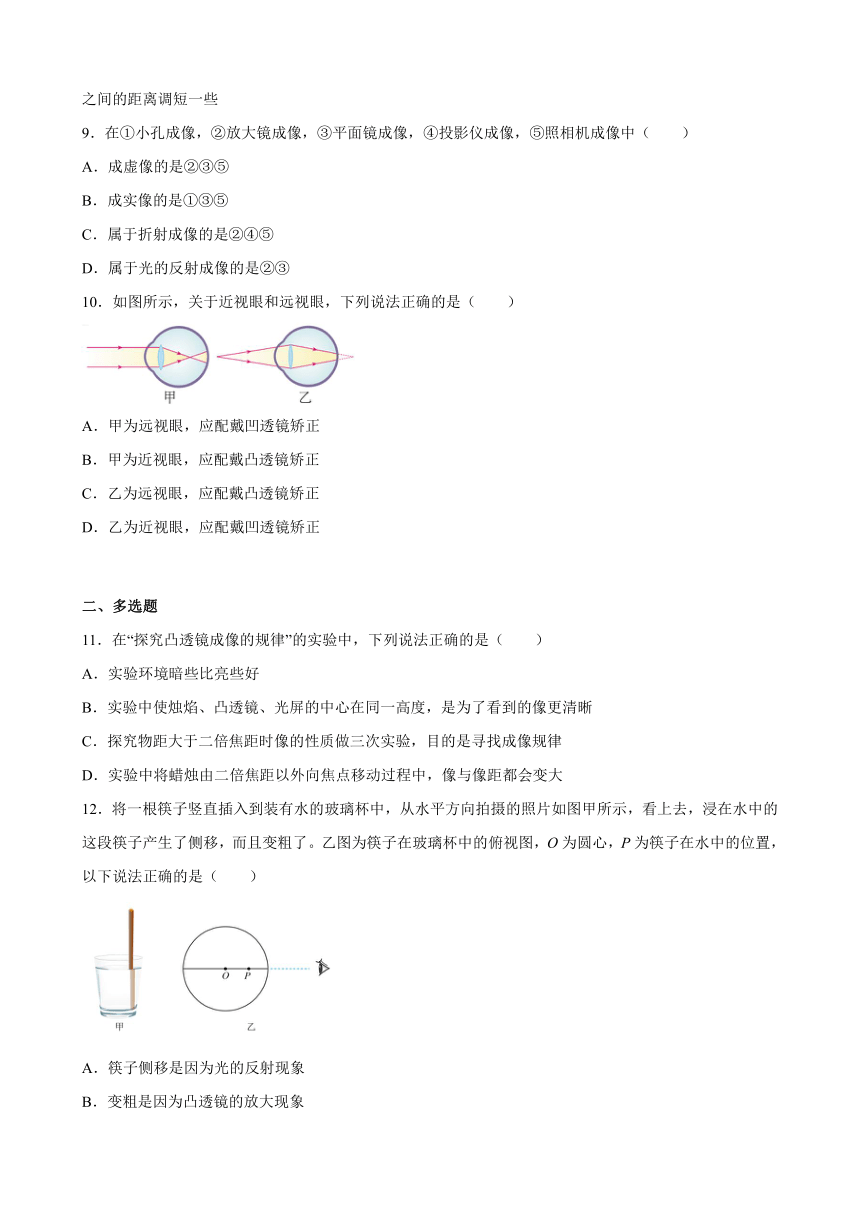

9．在①小孔成像，②放大镜成像，③平面镜成像，④投影仪成像，⑤照相机成像中（　　）
A．成虚像的是②③⑤
B．成实像的是①③⑤
C．属于折射成像的是②④⑤
D．属于光的反射成像的是②③
10．如图所示，关于近视眼和远视眼，下列说法正确的是（　　）
A．甲为远视眼，应配戴凹透镜矫正
B．甲为近视眼，应配戴凸透镜矫正
C．乙为远视眼，应配戴凸透镜矫正
D．乙为近视眼，应配戴凹透镜矫正
二、多选题
11．在“探究凸透镜成像的规律”的实验中，下列说法正确的是（　　）
A．实验环境暗些比亮些好
B．实验中使烛焰、凸透镜、光屏的中心在同一高度，是为了看到的像更清晰
C．探究物距大于二倍焦距时像的性质做三次实验，目的是寻找成像规律
D．实验中将蜡烛由二倍焦距以外向焦点移动过程中，像与像距都会变大
12．将一根筷子竖直插入到装有水的玻璃杯中，从水平方向拍摄的照片如图甲所示，看上去，浸在水中的这段筷子产生了侧移，而且变粗了。乙图为筷子在玻璃杯中的俯视图，O为圆心，P为筷子在水中的位置，以下说法正确的是（　　）
A．筷子侧移是因为光的反射现象
B．变粗是因为凸透镜的放大现象
C．若沿虚线方向观察插入在O点处的筷子，看到水中的筷子不会侧移但会变粗

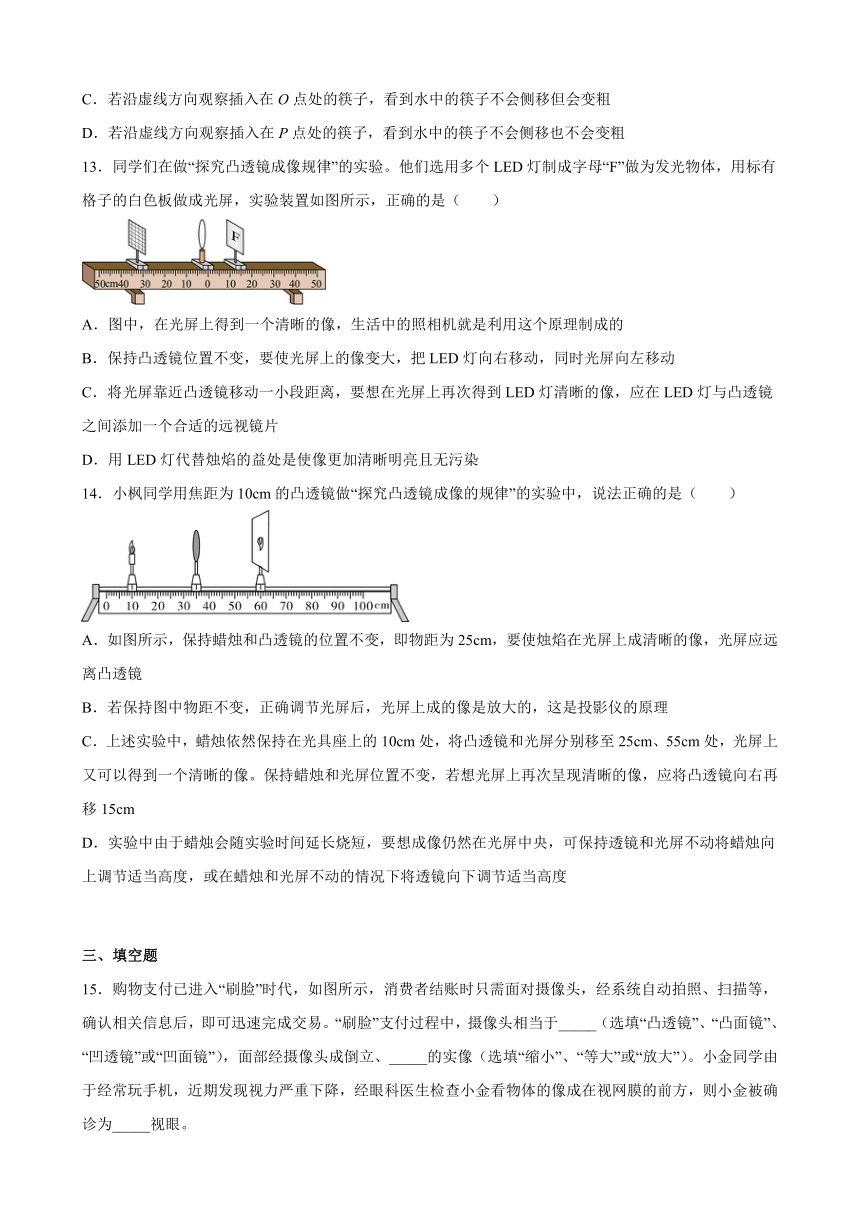

D．若沿虚线方向观察插入在P点处的筷子，看到水中的筷子不会侧移也不会变粗
13．同学们在做“探究凸透镜成像规律”的实验。他们选用多个LED灯制成字母“F”做为发光物体，用标有格子的白色板做成光屏，实验装置如图所示，正确的是（　　）
A．图中，在光屏上得到一个清晰的像，生活中的照相机就是利用这个原理制成的
B．保持凸透镜位置不变，要使光屏上的像变大，把LED灯向右移动，同时光屏向左移动
C．将光屏靠近凸透镜移动一小段距离，要想在光屏上再次得到LED灯清晰的像，应在LED灯与凸透镜之间添加一个合适的远视镜片
D．用LED灯代替烛焰的益处是使像更加清晰明亮且无污染
14．小枫同学用焦距为10cm的凸透镜做“探究凸透镜成像的规律”的实验中，说法正确的是（　　）
A．如图所示，保持蜡烛和凸透镜的位置不变，即物距为25cm，要使烛焰在光屏上成清晰的像，光屏应远离凸透镜
B．若保持图中物距不变，正确调节光屏后，光屏上成的像是放大的，这是投影仪的原理
C．上述实验中，蜡烛依然保持在光具座上的10cm处，将凸透镜和光屏分别移至25cm、55cm处，光屏上又可以得到一个清晰的像。保持蜡烛和光屏位置不变，若想光屏上再次呈现清晰的像，应将凸透镜向右再移15cm
D．实验中由于蜡烛会随实验时间延长烧短，要想成像仍然在光屏中央，可保持透镜和光屏不动将蜡烛向上调节适当高度，或在蜡烛和光屏不动的情况下将透镜向下调节适当高度
三、填空题
15．购物支付已进入“刷脸”时代，如图所示，消费者结账时只需面对摄像头，经系统自动拍照、扫描等，确认相关信息后，即可迅速完成交易。“刷脸”支付过程中，摄像头相当于_____（选填“凸透镜”、“凸面镜”、“凹透镜”或“凹面镜”），面部经摄像头成倒立、_____的实像（选填“缩小”、“等大”或“放大”）。小金同学由于经常玩手机，近期发现视力严重下降，经眼科医生检查小金看物体的像成在视网膜的前方，则小金被确诊为_____视眼。
16．如图所示是一种投影仪示意图。图中的平面镜的作用是_____，小明通过调节使屏幕上出现了清晰的画面，若要将屏幕上的画面再调得大一些，应将凸透镜适当向_____（选填“上”或“下”）调。
17．小伟在家做家庭实验，他将一个凸透镜正对太阳且靠近地面，在凸透镜后20cm处得到一个最小、最亮的光斑，则该凸透镜的焦距为________cm；他举起凸透镜，通过透镜观察远处的楼房，可看到一个倒立、缩小的________像。
18．眼球的结构类似于______（选填“照相机”“幻灯机”或“放大镜”）把来自外界物体的光会聚在视网膜上形成物体______（选填“倒立”或“正立”）的像，小明同学由于不注意用眼卫生，形成了近视眼，近视眼成的像在网膜的______（选填“前方”或“后方”），他应当戴上______镜制成的眼镜进行视力矫正。
19．某同学在“探究凸透镜成像规律”的实验中，记录并绘制了物距u和像距v之间关系的图像。该凸透镜做放大镜使用时，被观察的物体到透镜的距离应___________；物体在距离凸透镜12cm处时，光屏上出现倒立、___________的像，再将物体从该处移动到距离凸透镜20cm处的过程中，像的大小将___________。（填“变大”、“变小”、“先变大后变小”或“先变小后变大”）
四、作图题
20．如图所示，请：①画出图中由发光点S发出的两条光线经过凸透镜后的折射光线；
②确定发光点S的像点并在图中用标出来。
21．如图所示，一烛焰顶端S点射出的三条特殊光线SA、SB和SC。其中，SA平行于主光轴，SB经过光心，SC经过左焦点，请画出SB和SC这两条光线通过凸透镜折射后的出射光线。
22．请根据图所示的入射光线画出相应的折射光线。
五、实验题
23．如图所示，是“探究凸透镜成像的规律”的实验装置，已知使用的凸透镜的焦距为10cm。
（1）实验时，要将___________（选填“蜡烛”或“烛焰”）、凸透镜、光屏三者的中心调到同一___________；
（2）如图所示，光屏上承接到清晰的实像，像距为___________cm，___________（选填“照相机”、“投影仪”或“放大镜”）就是利用这个成像原理制成的；
（3）保持透镜位置不动，将蜡烛向右移动10cm，光屏移动到___________cm的刻度线处，光屏上再次得到清晰的像；
（4）实验中，由于蜡烛变短，烛焰在光屏上的像位于光屏的___________选填（“上半部”或“下半部”）。
24．小宁同学在探究凸透镜成像规律中：
（1）当蜡烛、凸透镜和光屏置于如图所示的位置时，可在光屏上得到清晰的像，则该像是______（填“倒立”或“正立”）、______（填“缩小”、“等大”或“放大”）的实像；
（2）将蜡烛稍远离凸透镜，光屏上的像变模糊，要再次在光屏上得到清晰的像，可采用下列方法：
①若只移动光屏，则应将光屏_________（填“远离”或“靠近”）凸透镜；
②若只移动凸透镜，则应将凸透镜向_________移动到适当的位置；
（3）随着实验的进行，蜡烛由于燃烧逐渐变短，光屏上烛焰的像逐渐向_____移动；
（4）实验中若在光屏上得到一清晰的实像，当用黑色硬纸片遮住透镜的上半部分，则_________（选填“能”或“不能”）在光屏上得到一个完整烛焰的像。
参考答案：
1．D
2．C
3．B
4．D
5．B
6．A
7．C
8．C
9．C
10．C
11．ACD
12．BC
13．CD
14．CD
15． 凸透镜 缩小 近
16． 改变的传播方向 下
17． 20 实
18． 照相机 倒立 前方 凹透
19． u＜5cm 缩小 变小
20．
21．
22．
23． 烛焰 高度 15.0 照相机 80.0 上半部
24． 倒立 缩小 靠近 左 上 能
