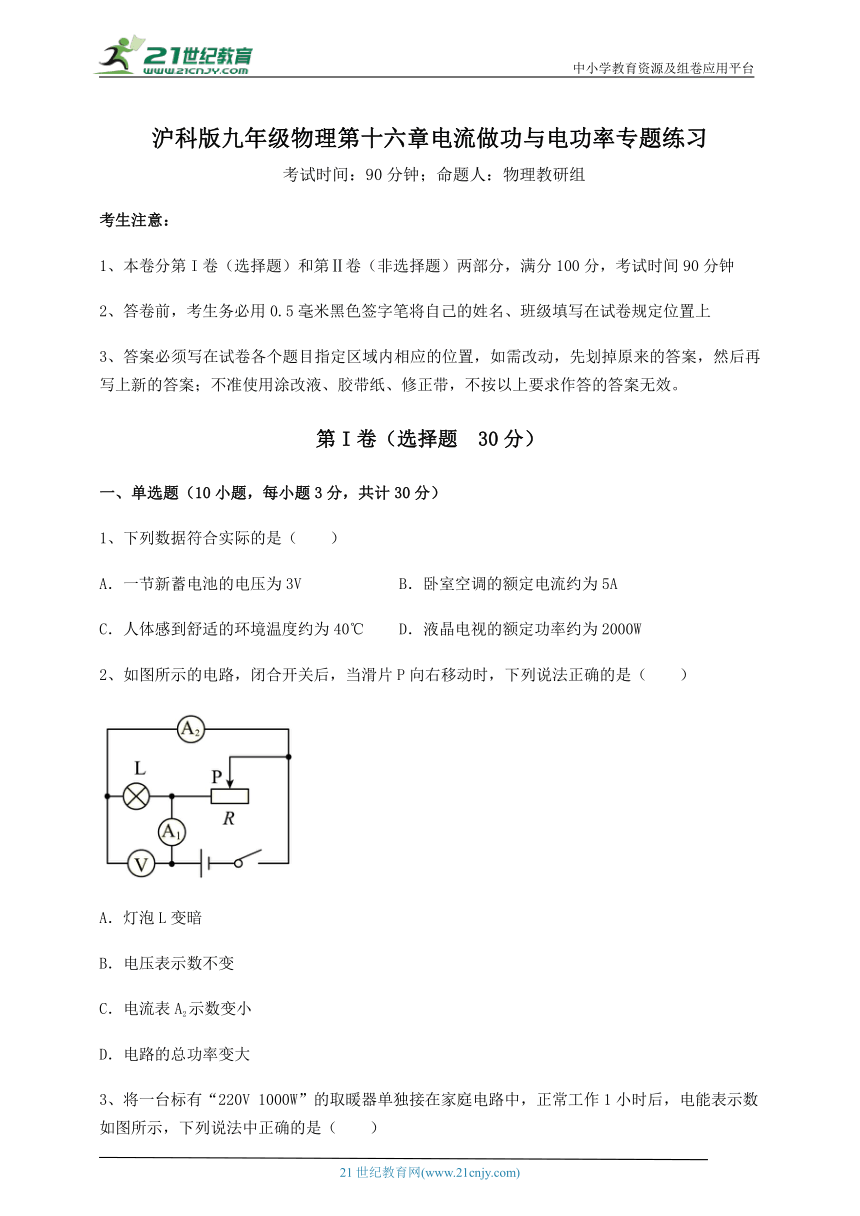

沪科版九年级物理第十六章电流做功与电功率专题练习
考试时间:90分钟;命题人:物理教研组
考生注意:
1、本卷分第I卷(选择题)和第Ⅱ卷(非选择题)两部分,满分100分,考试时间90分钟
2、答卷前,考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置,如需改动,先划掉原来的答案,然后再写上新的答案;不准使用涂改液、胶带纸、修正带,不按以上要求作答的答案无效。
第I卷(选择题 30分)
一、单选题(10小题,每小题3分,共计30分)
1、下列数据符合实际的是( )
A.一节新蓄电池的电压为3V B.卧室空调的额定电流约为5A
C.人体感到舒适的环境温度约为40℃ D.液晶电视的额定功率约为2000W
2、如图所示的电路,闭合开关后,当滑片P向右移动时,下列说法正确的是( )
A.灯泡L变暗
B.电压表示数不变
C.电流表A2示数变小
D.电路的总功率变大

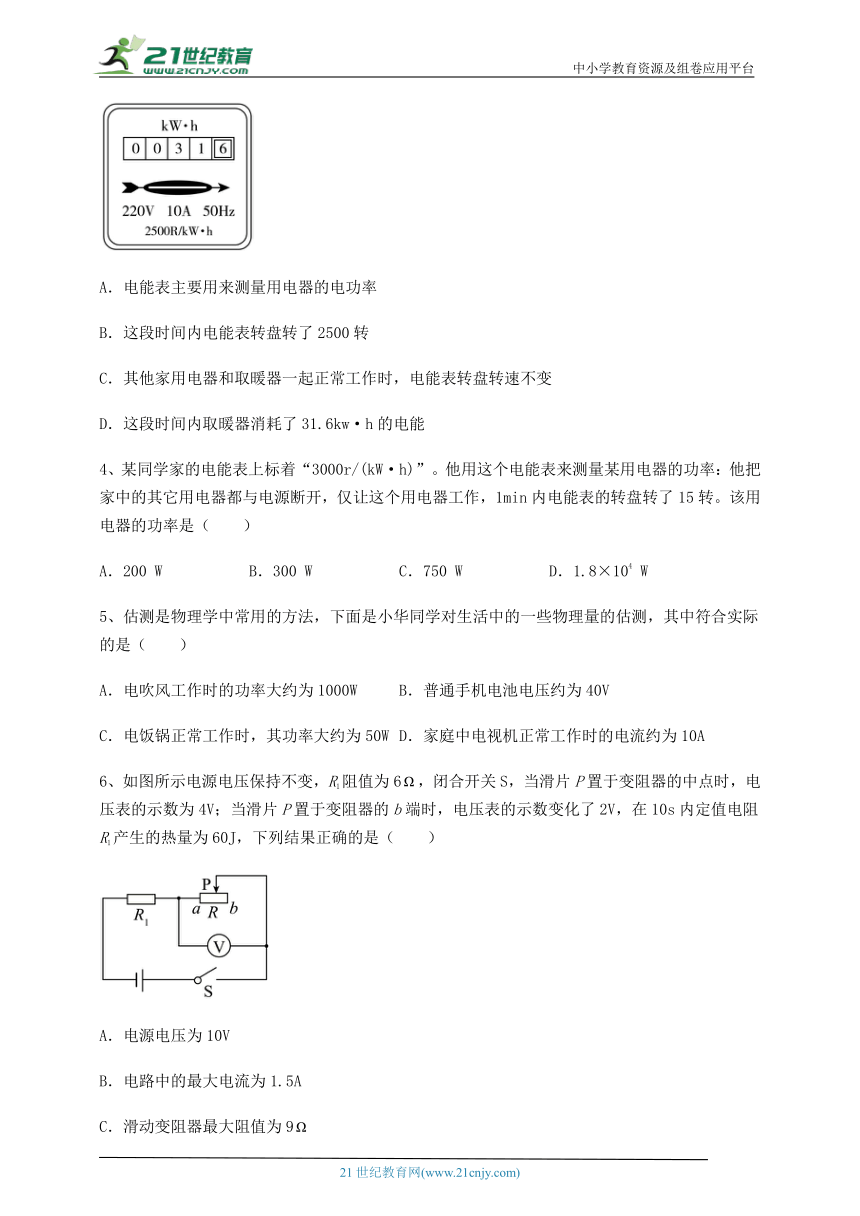

3、将一台标有“220V 1000W”的取暖器单独接在家庭电路中,正常工作1小时后,电能表示数如图所示,下列说法中正确的是( )
A.电能表主要用来测量用电器的电功率
B.这段时间内电能表转盘转了2500转
C.其他家用电器和取暖器一起正常工作时,电能表转盘转速不变
D.这段时间内取暖器消耗了31.6kw·h的电能
4、某同学家的电能表上标着“3000r/(kW·h)”。他用这个电能表来测量某用电器的功率:他把家中的其它用电器都与电源断开,仅让这个用电器工作,1min内电能表的转盘转了15转。该用电器的功率是( )
A.200 W B.300 W C.750 W D.1.8×104 W
5、估测是物理学中常用的方法,下面是小华同学对生活中的一些物理量的估测,其中符合实际的是( )
A.电吹风工作时的功率大约为1000W B.普通手机电池电压约为40V
C.电饭锅正常工作时,其功率大约为50W D.家庭中电视机正常工作时的电流约为10A
6、如图所示电源电压保持不变,R1阻值为6,闭合开关S,当滑片P置于变阻器的中点时,电压表的示数为4V;当滑片P置于变阻器的b端时,电压表的示数变化了2V,在10s内定值电阻R1产生的热量为60J,下列结果正确的是( )
A.电源电压为10V
B.电路中的最大电流为1.5A
C.滑动变阻器最大阻值为9

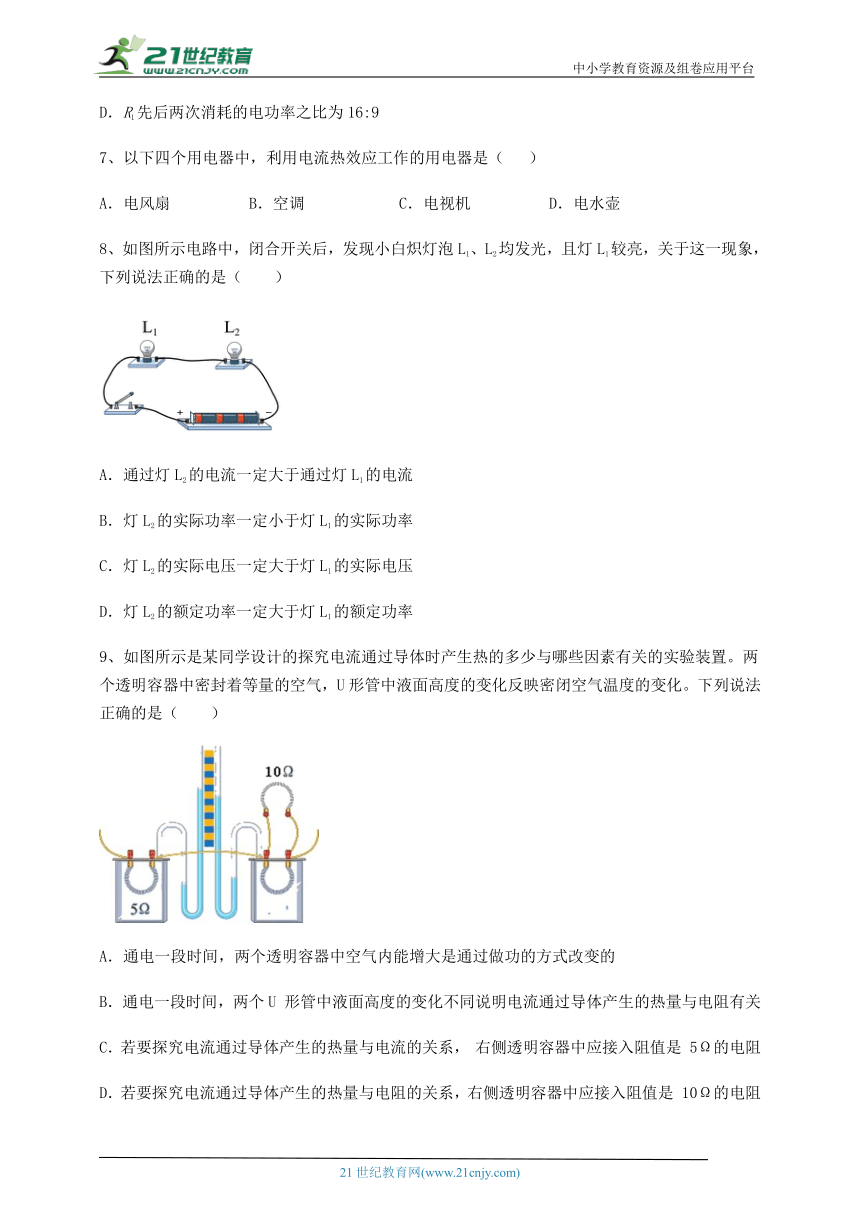

D.R1先后两次消耗的电功率之比为16:9
7、以下四个用电器中,利用电流热效应工作的用电器是( )
A.电风扇 B.空调 C.电视机 D.电水壶
8、如图所示电路中,闭合开关后,发现小白炽灯泡L1、L2均发光,且灯L1较亮,关于这一现象,下列说法正确的是( )
A.通过灯L2的电流一定大于通过灯L1的电流
B.灯L2的实际功率一定小于灯L1的实际功率
C.灯L2的实际电压一定大于灯L1的实际电压
D.灯L2的额定功率一定大于灯L1的额定功率
9、如图所示是某同学设计的探究电流通过导体时产生热的多少与哪些因素有关的实验装置。两个透明容器中密封着等量的空气,U形管中液面高度的变化反映密闭空气温度的变化。下列说法正确的是( )
A.通电一段时间,两个透明容器中空气内能增大是通过做功的方式改变的
B.通电一段时间,两个U 形管中液面高度的变化不同说明电流通过导体产生的热量与电阻有关
C.若要探究电流通过导体产生的热量与电流的关系, 右侧透明容器中应接入阻值是 5Ω的电阻
D.若要探究电流通过导体产生的热量与电阻的关系,右侧透明容器中应接入阻值是 10Ω的电阻

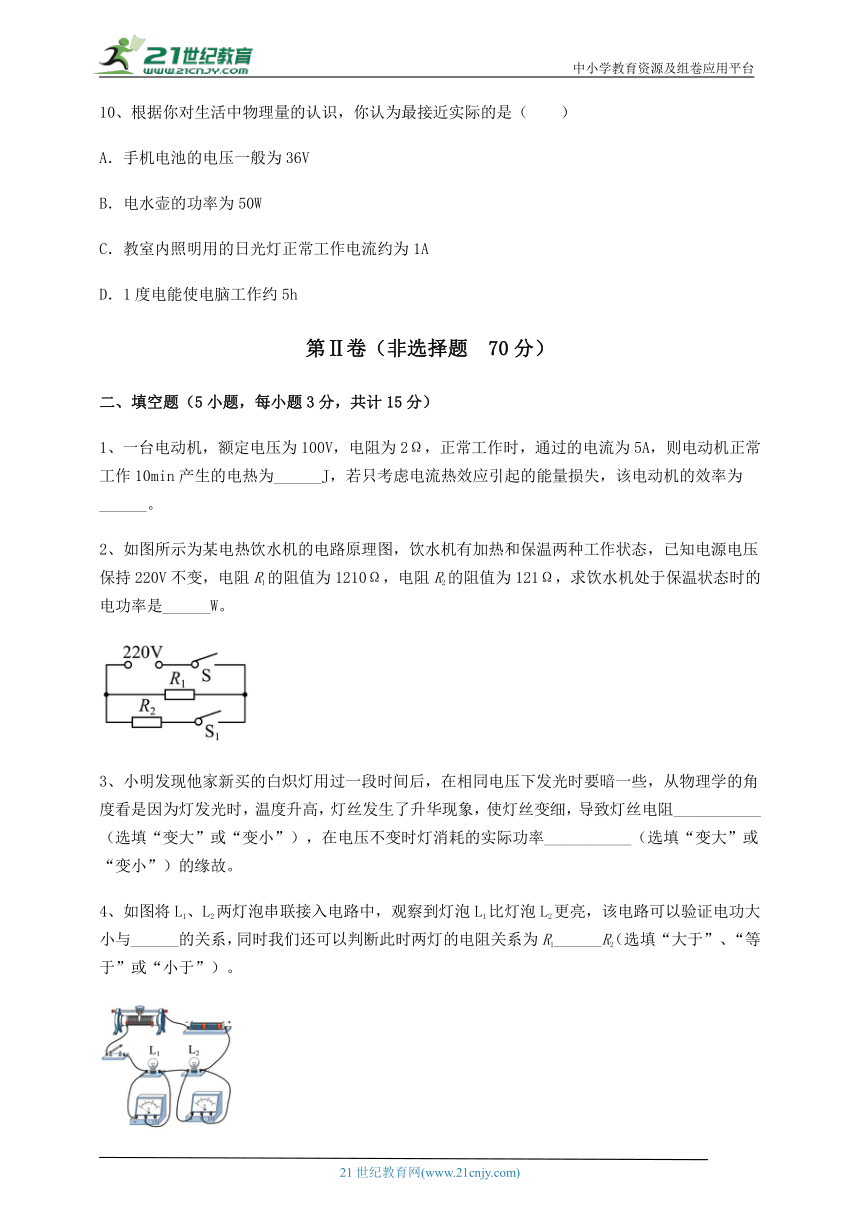

10、根据你对生活中物理量的认识,你认为最接近实际的是( )
A.手机电池的电压一般为36V
B.电水壶的功率为50W
C.教室内照明用的日光灯正常工作电流约为1A
D.1度电能使电脑工作约5h
第Ⅱ卷(非选择题 70分)
二、填空题(5小题,每小题3分,共计15分)
1、一台电动机,额定电压为100V,电阻为2Ω,正常工作时,通过的电流为5A,则电动机正常工作10min产生的电热为______J,若只考虑电流热效应引起的能量损失,该电动机的效率为______。
2、如图所示为某电热饮水机的电路原理图,饮水机有加热和保温两种工作状态,已知电源电压保持220V不变,电阻R1的阻值为1210Ω,电阻R2的阻值为121Ω,求饮水机处于保温状态时的电功率是______W。
3、小明发现他家新买的白炽灯用过一段时间后,在相同电压下发光时要暗一些,从物理学的角度看是因为灯发光时,温度升高,灯丝发生了升华现象,使灯丝变细,导致灯丝电阻___________(选填“变大”或“变小”),在电压不变时灯消耗的实际功率___________(选填“变大”或“变小”)的缘故。
4、如图将L1、L2两灯泡串联接入电路中,观察到灯泡L1比灯泡L2更亮,该电路可以验证电功大小与______的关系,同时我们还可以判断此时两灯的电阻关系为R1______R2(选填“大于”、“等于”或“小于”)。

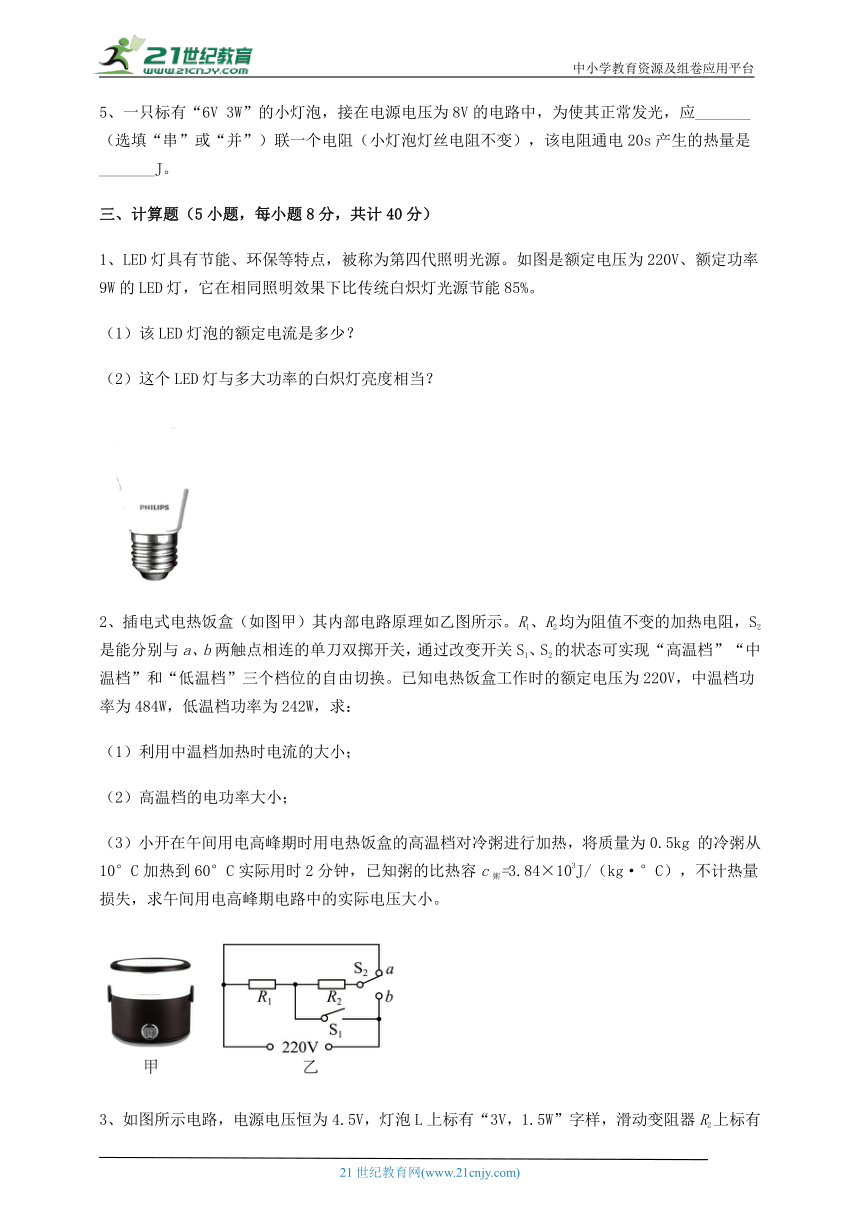

5、一只标有“6V 3W”的小灯泡,接在电源电压为8V的电路中,为使其正常发光,应_______(选填“串”或“并”)联一个电阻(小灯泡灯丝电阻不变),该电阻通电20s产生的热量是_______J。
三、计算题(5小题,每小题8分,共计40分)
1、LED灯具有节能、环保等特点,被称为第四代照明光源。如图是额定电压为220V、额定功率9W的LED灯,它在相同照明效果下比传统白炽灯光源节能85%。
(1)该LED灯泡的额定电流是多少?
(2)这个LED灯与多大功率的白炽灯亮度相当?
2、插电式电热饭盒(如图甲)其内部电路原理如乙图所示。R1、R2均为阻值不变的加热电阻,S2是能分别与a、b两触点相连的单刀双掷开关,通过改变开关S1、S2的状态可实现“高温档”“中温档”和“低温档”三个档位的自由切换。已知电热饭盒工作时的额定电压为220V,中温档功率为484W,低温档功率为242W,求:
(1)利用中温档加热时电流的大小;
(2)高温档的电功率大小;
(3)小开在午间用电高峰期时用电热饭盒的高温档对冷粥进行加热,将质量为0.5kg 的冷粥从10°C加热到60°C实际用时2分钟,已知粥的比热容c粥=3.84×103J/(kg·°C),不计热量损失,求午间用电高峰期电路中的实际电压大小。
3、如图所示电路,电源电压恒为4.5V,灯泡L上标有“3V,1.5W”字样,滑动变阻器R2上标有“15Ω,1A”字样,定值电阻R1阻值为10Ω,电流表量程为0~3A,电压表量程为0~3V,不计温度对灯丝电阻的影响。求:
(1)当开关S、S1、S2闭合,S3断开,变阻器R2滑片处于最右端时,电流表示数为多大?
(2)当开关S、S1、S2闭合,S3断开,电路中最大总功率?
(3)当开关S、S3闭合,S1、S2断开时,在确保电路元件安全的情况下,滑动变阻器R2的取值范围。
4、小新喜欢吃爆米花,学习电加热原理后自己制作了一个简易的爆米花机,图甲是爆米花机的简易电路图.开关S接a时,加热同时电动机搅拌;开关S接b时,单独工作并处于保温状态。图乙是小新设计的相关参数。小新将的玉米粒放入制好的爆米花机中,玉米粒初温为,加热后玉米粒温度升高到并爆成了玉米花,此后小新将爆米花机调至保温状态。求:()
(1)保温状态时电路中的电流;
(2)电阻的阻值;
(3)加热过程电路消耗的电能;
(4)电阻给玉米加热的效率。
5、某太阳能热水器内装有100kg、初温为25℃的水,经过一天的太阳照射,水温升高到75℃,求:
(1)热水器中的水吸收的热量?[水的比热容是c= 4.2×103 J/(kg·℃)]
(2)若使用效率为50%的燃气炉来加热这些水,使水升高相同的温度,需要完全燃烧多少m3天然气?(天然气的热值为q=8.4×107 J/m3)
(3)若使用“220 V ,2000 W”的电热水器来加热这些水,使水升高相同的温度,电热水器正常工作至少需要多长时间?
四、实验探究(3小题,每小题5分,共计15分)
1、在“探究电流产生的热量与哪些因素有关”的实验中:实验装置如图所示,两烧瓶中煤油的质量和初温相同,电阻丝R1>R2。
(1)烧瓶中用煤油而不用水,因为______;
(2)实验装置中,两电阻丝是______联的;实验目的是探究电流产生的热量与______的关系;
(3)闭合开关,通电一会儿,观察到甲瓶中的温度计的示数较乙的高,说明电阻丝______(选填“R1”或“R2”)产生的热量较多,此步骤用到的实验方法是______;
(4)本实验的结论是:在______和通电时间相同时,导体电阻越大,电流产生的热量______。
2、小东同学为了探究小灯泡亮度与实际功率的关系,设计了如图所示的实验电路,小灯泡标有“2.5V”的字样。
(1)如图是小东连接的实验电路,连好后他发现图中有一很导线连接错误,请你在这根导线上打“×”,并在图中改正______;
(2)电路连接正确后,闭合开关,发现小灯泡不亮,而电流表有示数,电压表没有示数,则可能的故障是_________;
(3)排除故障后,小东进行了4次测量,并将有关数据及现象记录在下表中。分析表中数据,要完成第三次实验,与第二次实验相比,滑动变阻器连入电路的阻值_________(选填“更大”“更小”或“相等”)。小东测得小灯泡的额定功率为_________W,另一位同学认为,无需测量,也能计算出小灯泡的额定功率。他利用第一次实验测量的数据,计算出0.5V电压下小灯泡的电阻R,再根据计算小灯泡在2.5V下的额定功率。那么按此方案算出的小灯泡的额定功率与小东测量的额定功率相比________(选填“偏大”“偏小”或“相等”)。造成上述偏差的原因是小灯泡的电阻受_________(选填“温度”“电压”或“电流”)的影响;
实验序号 电压U/V 电流I/A 电功率P/W 灯泡的亮度
1 0.5 0.16 0.08 不亮
2 1.7 0.24 0.41 较暗
3 2.5 0.28 正常
4 3.0 0.30 0.90 很亮
(4)小东认为,为了得到小灯泡准确的额定功率。应求出上述表格中多组小灯泡电功率的平均值作为小灯泡的额定功率,这种数据处理方法是_________(选填“正确”或“错误”)的;
(5)某实验小组由于电压表被损坏,又想出一种测量小灯泡额定功率的方法,电路设计如图13所示,其中R0为阻值已知的定值电阻,请将以下实验步骤补充完整;
①检查电路无误后,闭合开关S、S1,断开S2,调节滑动变阻器滑片直至电流表示数为I1时,小灯泡正常发光;
②滑动变阻器滑片不动,断开S1,闭合S2,读出电流表的示数为I2;
③小灯泡的额定功率P额=________(用R0、I1、I2表示)。
3、小聪同学在“测量小灯泡电功率”的实验中,已知电源电压为6V,小灯泡的额定电压为3.8V,电阻约为8Ω;
(1)请用笔画线代替导线将实物电路连接完整______(要求:闭合开关前,变阻器滑片放在最左端);
(2)小聪同学调节滑动变阻器,进行了几次实验,得到部分U和I的数据如下表所示;
实验次数 1 2 3 4 5
U/V 1.0 2.0 3.0 3.8 4.2
I/A 0.20 0.40 0.47 0.50 0.52
亮度 不亮 不亮 很暗 正常 很亮
分析数据可知,该小灯泡的额定功率为______W;
(3)小聪同学继续调节滑动变阻器时,把灯丝烧断了(其他器材均完好),则他会观察到电压表______和电流表的示数情况是______。
-参考答案-
一、单选题
1、B
【详解】
A.一节新蓄电池的电压约为2V,故A不符合题意;
B.卧室空调的额定功率约为1kW,则其额定电流
故B符合题意;
C.人体感觉舒适的温度约为23摄氏度,故C不符合题意;
D.液晶电视的额定功率约为100W,故D不符合题意。
故选B。
2、B
【详解】
根据图中信息可知,灯泡L和滑动变阻器并联,电流表A1测的是干路电流,电流表A2测的是通过灯泡L的电流,电压表测的是灯泡L两端的电压。
D.当滑片P向右移动时,滑动变阻器接入电路的电阻变大,则电路的总电阻变大,根据欧姆定律可知,电路总电压不变,电阻变大,则干路电流变小,所以根据公式P=UI可知,电路的总功率变小,故D错误;
ABC.由于灯泡L与滑动变阻器并联,灯泡L两端的电压始终等于电源电压(即电压表示数不变),故通过灯泡L的电流不变(即电流表A2示数不变),所以根据公式P=UI可知,灯泡L的功率不变,亮度不变,故AC错误,B正确。
故选B。
3、B
【详解】
A.电能表是用来测量用电器消耗的电能的,故A错误;
BD.根据公式可知,标有“220V 1000W”的取暖器单独接在家庭电路中,正常工作1小时消耗的电能
W=Pt=1kW×1h=1kW·h
由电能表盘参数可知,用电器每消耗1kW·h电能,电能表转盘转2500转,这段时间取暖器消耗了1kW·h电能,因此电能表转盘转了2500转,故B正确,D错误;
C.电能表转速越快,表明消耗电能的速度越快,即电功率越大。其他家用电器和取暖器一起正常工作时总功率比较大,因此电能表转盘转速会较快。故C错误。
故选B。
4、B
【详解】
由题意可知,电能表的表盘转过15转消耗的电能为
该用电器的工作时间为
t=1min=60s
故可得该用电器的功率为
故可知ACD不符合题意,B符合题意。
故选B。
5、A
【详解】
A.电吹风工作时的功率较大,大约为500W到1000W左右,故A符合题意;
B.普通手机电池电压约为3.7V,故B不符合题意;
C.电饭锅正常工作时,其功率大约为1000W左右,故C不符合题意;
D.家庭中电视机正常工作时的功率约为100W,正常工作时的电流为
故D不符合题意。
故选A。
6、D
【详解】
由图得,电阻R1与滑动变阻器串联,电压表测量滑动变阻器的电压,闭合开关S,当滑片P置于变阻器的中点时,电压表的示数为4V;当滑片P置于变阻器的b端时,滑动变阻器接入的电阻为最大电阻,电压表的示数变化了2V。
AC.由串联电路,电阻越大,分到的电压越多得,滑动变阻器的电压为
在10s内定值电阻R1产生的热量为60J,由 得,电路的电流为
由得,电阻R1的电压为
电源电压为
由得,滑动变阻器的最大电阻为
故AC错误;
B.当电路中只有电阻R1工作时,电路中的最大电流为
故B错误;
D.依题意得,R1两端先后两次的电压为
,
由
得,R1先后两次消耗的电功率之比为
故D正确。
故选D。
7、D
【详解】
A.电风扇工作时,主要将电能转化为机械能,不是利用电流热效应工作的,故A不符合题意;
B.空调主要是把电能转化为机械能,不是利用电流热效应,故B不符合题意;
C.电视机工作时将电能转化为光能和声能,不是利用电流热效应工作,故C不符合题意;
D.电水壶工作时主要把电能转化为内能,是利用电流热效应工作的,故D符合题意。
故选D。
8、B
【详解】
A.由实物图可知,灯泡L1、L2串联,所以通过灯L2的电流等于通过灯L1的电流,故A错误;
BC.小灯泡的亮度取决于实际功率,灯L1较亮,说明灯L1的实际功率大于灯L2的实际功率,串联电路电流处处都相等,根据电功率的推导公式可知,灯L1的实际电压大于灯L2的实际电压,故B正确,C错误;
D.题目中没有说明小灯泡是否正常发光,故额定功率的大小无法判断。故D错误。
故选B。
9、C
【详解】
A.通电一段时间后,透明容器中的电阻丝发热产生热量,热量通过热传递的方式传递给容器内的空气,使得空气内能增大,故A错误;
B.要探究电流产生的热量与电阻的关系,应控制两电阻丝中电流的大小相同,而由图中可知,左侧电阻丝中的电流为干路电流,右侧容器中的电阻丝中的电流为支路电流,流过两电阻丝的电流不同,通电一段时间后,两个U形管中液面高度的变化不同,无法说明电流通过导体产生的热量与电阻有关,故B错误;
C.若要探究电流通过导体产生的热量与电流的关系,应控制电阻大小不变,故右侧透明容器中应接入阻值是5Ω的电阻,此时两容器中的电阻阻值相同,而流过两电阻丝的电流大小不同,故可以探究电流通过导体产生的热量与电流的关系,故C正确;
D.若要探究电流通过导体产生的热量与电阻的关系,则应控制两电阻中电流的大小相同,同时使两电阻丝的阻值不同,故右侧透明容器中接入阻值不为5Ω的电阻丝,同时断开右侧阻值为10Ω的电阻丝,与左侧容器中的电阻丝串联即可,不一定非要接入阻值为10Ω的电阻丝,故D错误。
故选C。
10、D
【详解】
A.手机电池的电压一般为3.7V,故A不符合题意;
B.电水壶为大功率用电器,它的功率为500W以上,故B不符合题意;
C.教室内照明用的日光灯约40W左右,正常工作电流约为0.2A,故C不符合题意;
D.电脑功率大约200W,1度电能使电脑工作时间
故D符合题意。
故选D。
二、填空题
1、3×104 90%
【详解】
[1]电动机正常工作10min产生的电热为
Q=I2Rt=(5A)2×2Ω×10×60s=3×104J
[2]电动机消耗的电能
W=UIt=100V×5A×10×60s=3×105J
若只考虑电流热效应引起的能量损失,电动机输出的机械能
W机械=W-Q=3×105J-3×104J=2.7×105J
该电动机的效率为
2、40
【详解】
由题意可知,饮水机有加热和保温两种工作状态,则可知道,加热的工作状态电功率较高,保温的工作状态电功率较低;如果闭合开关S和开关S1,两电阻是并联的,电路的总电阻比任何一个电阻还要小;如果闭合开关S,断开开关S1,电路只有一个电阻R1接入电路,电路的总电阻大小等于R1的阻值大小;可知第一种情况的总电阻比第二种情况的总电阻小,根据电功率的推导式可知,电源电压保持220V不变,总电阻越小,饮水机的电功率越大,饮水机处于加热状态,总电阻越大,饮水机的电功率越小,饮水机处于保温状态;则饮水机处于保温状态时,总电阻是较大的,即电路的总电阻大小等于R1的阻值大小,根据可知,饮水机处于保温状态时的电功率为
饮水机处于保温状态时的电功率为40W。
3、变大 变小
【详解】
[1]导体的电阻大小与导体的长度、材料、横截面积及温度有关,在其它条件不变时,导体的横截面积越小,导体的电阻越大,故灯丝发生了升华现象,使灯丝变细,导致灯丝电阻变大。
[2]根据,在电压不变时,因灯丝的电阻变大,故灯消耗的实际功率变小的缘故。
4、电压 大于
【详解】
[1]将L1、L2两灯泡串联接入电路中,观察到灯泡L1比灯泡L2更亮,说明L1的实际功率大于L2的实际功率,在电流和时间相同时,根据可以验证电功大小与电压的关系。
[2]L1比灯泡L2更亮,说明L1的实际功率大于L2的实际功率,串联电路中电流相等,根据可得,。
5、串 20
【详解】
[1][2]由题知,电源电压大于灯泡的额定电压,所以,为使该灯泡正常发光,应串联一个电阻分压,由串联电路的电压特点可得,灯泡正常发光时串联电阻R两端电压
UR=U-UL=8V-6V=2V
因串联电路中各处的电流相等,电路中的电流
串联电阻的阻值
该电阻通电20s所产生的热量
Q=I2Rt=(0.5A)2×4Ω×20s=20J
三、计算题
1、(1)0.041A;(2)60W
【详解】
解:(1)由可知,LED灯泡的额定电流
(2)LED灯泡在相同照明效果下比传统白炽灯光源节能85%,说明相同亮度它消耗的电能只相当于白炽灯的15%。根据可知,时间一定时,电功与电功率成正比,所以LED灯泡的功率为相当于白炽灯的15%,设与之亮度相当的白炽灯的功率为
答:(1)该LED灯泡的额定电流是0.041A;
(2)这个LED灯与的白炽灯亮度相当。
2、(1)2.2A;(2)968W;(3)200V
【详解】
解:(1)由P=UI可知,电热饭盒使用中温档加热时电流工作时电路中的电流
(2)由图乙可知,当只闭合S1时,只有R1工作;当闭合S1、S2接a时R1和R2并联;当断开S1,S2接b时R1和R2串联。根据串联电路和并联电路的电阻特点可知, R1和R2串联时,电路中的总电阻最大,是低温档;电阻R1和R2并联时,电路中的总电阻最小,此时为高温档;只有R1工作时,是中温档。根据P可知,中温档时的电阻
即
R1100
低温档时的电阻
即R1和R2串联后的总电阻
R1+R2=200
则R2的电阻
R2200-100100
高温档时的电阻
R高
高温档的电功率
P高
(3)质量为0.5kg 的冷粥从10°C加热到60°C吸收的热量
Q粥=c粥m粥Δt=3.84×103J/(kg·°C)×0.5kg×(60°C -10°C)=9.6×104J
电热饭盒的实际电功率
根据 可得,午间用电高峰期电路中的实际电压
答:(1)中温档加热时电流为2.2A;
(2)高温档的电功率为968W;
(3)午间用电高峰期电路中的实际电压为200V。
3、(1)0.75A ;(2)6.525W ; (3)3Ω~12Ω
【详解】
解:(1)当开关S、S1、S2闭合,S3断开时,灯泡 L被短路,定值电阻 R1与滑动变阻器R2并联,电流表测量干路电流,通过R1的电流
变阻器R2滑片处于最右端时,滑动变阻器接入电路的阻值为15Ω,通过滑动变阻器R2的电流
电流表的示数为
I= I1+I2=0.45A+0.3A=0.75A
(2)当开关S、S1、S2闭合,S3断开,灯泡 L被短路,定值电阻 R1与滑动变阻器R2并联,电流表测量干路电流,滑动变阻器R2上标有“15Ω,1A”,则滑动变阻器允许通过的最大电流为1A,所以电路中的最大电流为
Imax= I1+I2max=0.45A+1A=1.45A
电路中最大总功率
Pmax=UImax=4.5V×1.45A=6.525W
(3)当开关S、S3闭合,S1、S2断开时,R1断路,灯泡L与滑动变阻器R2串联,电压表测滑动变阻器R2两端电压,灯泡的额定电流
因为灯泡额定电流I额=0.5A,电流表量程为 0~3A,滑动变阻器标有“15Ω,1A”字样,所以,在确保电路元件安全的情况下,电路中最大电流为
I最大=I额=0.5A
此时小灯泡正常发光,滑动变阻器R2接入电路中阻值最小,阻值为
灯泡的电阻为
因为电压表量程为 0~3V,所以在确保电路元件安全的情况下,滑动变阻器两端电压最大为 U2大=3V 时,此时滑动变阻器阻值最大,此时电路中电流
滑动变阻器R2接入电路中阻值最大
综上所述滑动变阻器的阻值范围为 3Ω~12Ω。
答:(1)当开关S、S1、S2闭合,S3断开,变阻器R2滑片处于最右端时:电流表示数为0.75A;
(2)当开关S、S1、S2闭合,S3断开,电路中最大总功率6.525W;
(3)当开关S、S3闭合,S1、S2断开时,在确保电路元件安全的情况下,滑动变阻器R2的取值范围为3Ω~12Ω。
4、(1)0.1A;(2)242Ω;(3);(4)56%
【详解】
解:(1)由图乙可知保温状态的功率为
根据得保温状态时电路中的电流
(2)由图乙知的加热功率为,根据得
(3)加热过程电热丝与电机M同时工作,电路的总功率:
电路消耗的总电能:
(4)加热过程中,玉米吸收的热量
加热过程电阻产生的热量
所以电阻给玉米粒加热的效率
答:(1)保温状态时电路中的电流为0.1A;
(2)电阻的阻值为242Ω;
(3)加热过程电路消耗的电能为;
(4)电阻给玉米加热的效率为56%。
5、(1)2.1×107 J;(2)0.5 m3;(3)175min
【详解】
解:(1)热水器中的水吸收的热量
(2)天然气燃烧需要放出的热量
需要完全燃烧天然气的体积
(3)若不考虑热量的损失,电热水器放出的热量
电热水器正常工作的时间
答:(1)热水器中的水吸收的热量4.2×107 J;
(2)需要完全燃烧天然气0.5 m3;
(3)电热水器正常工作至少需要175min。
四、实验探究
1、煤油的比热容较小(或水的比热容较大) 串 电阻 R1 转换法 电流 越多
【详解】
(1)[1]烧瓶中用煤油而不用水,是因为水的比热容较大,吸收热量后温度变化慢,现象不明显,所以要用比热容较小的煤油。
(2)[2][3]实验装置中,两电阻丝是串联的,目的是探究在电流和通电时间相同的条件下,电阻产生的热量与电阻大小的关系。
(3)[4]甲瓶中的温度计的示数较乙的高,说明甲瓶中的煤油吸收的热量多,甲瓶中的电阻丝R1产生的热量多。
[5]此步骤中用温度计示数的变化量间接的判断电阻丝产生的热量多少,因此用到的实验方法是转换法。
(4)[6][7]本实验的结论是:在电流和通电时间相同时,导体电阻越大,电流产生的热量越多。
2、 灯泡短路 更小 0.7 偏大 温度 错误
【详解】
(1)[1]探究小灯泡亮度与实际功率的关系,滑动变阻器与灯泡串联,电压表测量灯泡电压,电流表测量电路电流,图中电压表测量电源电压应该改接为测量灯泡电压,如图所示:
(2)[2]电路连接正确后,闭合开关,发现小灯泡不亮,而电流表有示数,说明电路中有电流,电压表没有示数,则可能的故障是与电压表并联的灯泡短路,导致电压表也被短路。
(3)[3]由实验数据得,第三次实验比第二次实验,灯泡的电压变大,灯泡与滑动变阻器串联,电源电压不变,说明滑动变阻器的电压变小,串联电路中,电阻越小,分到的电压越小,说明第三次实验与第二次实验相比,滑动变阻器连入电路的阻值更小。
[4]小东测得小灯泡的额定功率为
[5][6]灯泡的电压和电流变大,功率变大,灯泡的温度变大,灯泡的电阻随温度变大而变大,因此灯泡正常发光时的电压为2.5V,因此灯泡正常发光时的电阻比0.5V时的电阻大,因此该利用第一次实验测量的数据,计算出0.5V电压下小灯泡的电阻R,再根据计算小灯泡在2.5V下的额定功率,按此方案算出的小灯泡的额定功率与小东测量的额定功率相比偏大。
(4)[7]不同电压下的电功率不同,表格中每组实验的电压不同,求出上述表格中多组小灯泡电功率的平均值作为小灯泡的额定功率,这种数据处理方法是错误的。
(5)[8]①检查电路无误后,闭合开关S、S1,断开S2,调节滑动变阻器滑片直至电流表示数为I1时,小灯泡正常发光,此时电阻R0与灯泡L并联后,再与滑动变阻器串联,电流表测量电阻R0的电流。调节滑动变阻器滑片直至电流表示数为I1时,小灯泡正常发光,灯泡正常发光时的电压为
②滑动变阻器滑片不动,断开S1,闭合S2,电阻R0与灯泡L并联后,再与滑动变阻器串联,电流表测量干路电流,灯泡仍正常发光,读出电流表的示数为I2,灯泡正常发光时的电流为
小灯泡的额定功率为
3、 1.9W 电压表示数接近6V 电流表示数为0
【详解】
(1)[1]为保护电路,闭合开关前要将滑动变阻器调到最大阻值处,若滑片在最左端,则接入右下接线柱,阻值才能最大,如下图所示
(2)[2]由题意可知小灯泡的额定电压为3.8V,由表格中数据可知,小灯泡的电压为3.8V时,电流为0.5A,可得小灯泡的额定功率
P=UI=3.8V×0.5A=1.9W
(3)[3][4]灯丝烧断后,电压表就串联在了电路中,由于电压表的内阻远远大于电路中滑动变阻器的电阻,因此根据串联电路的分压原理,电源电压几乎全部分配到电压表上,故电压表示数接近电源电压,此时由于电路中电阻非常大,故电流极小,使电流表示数为0。
