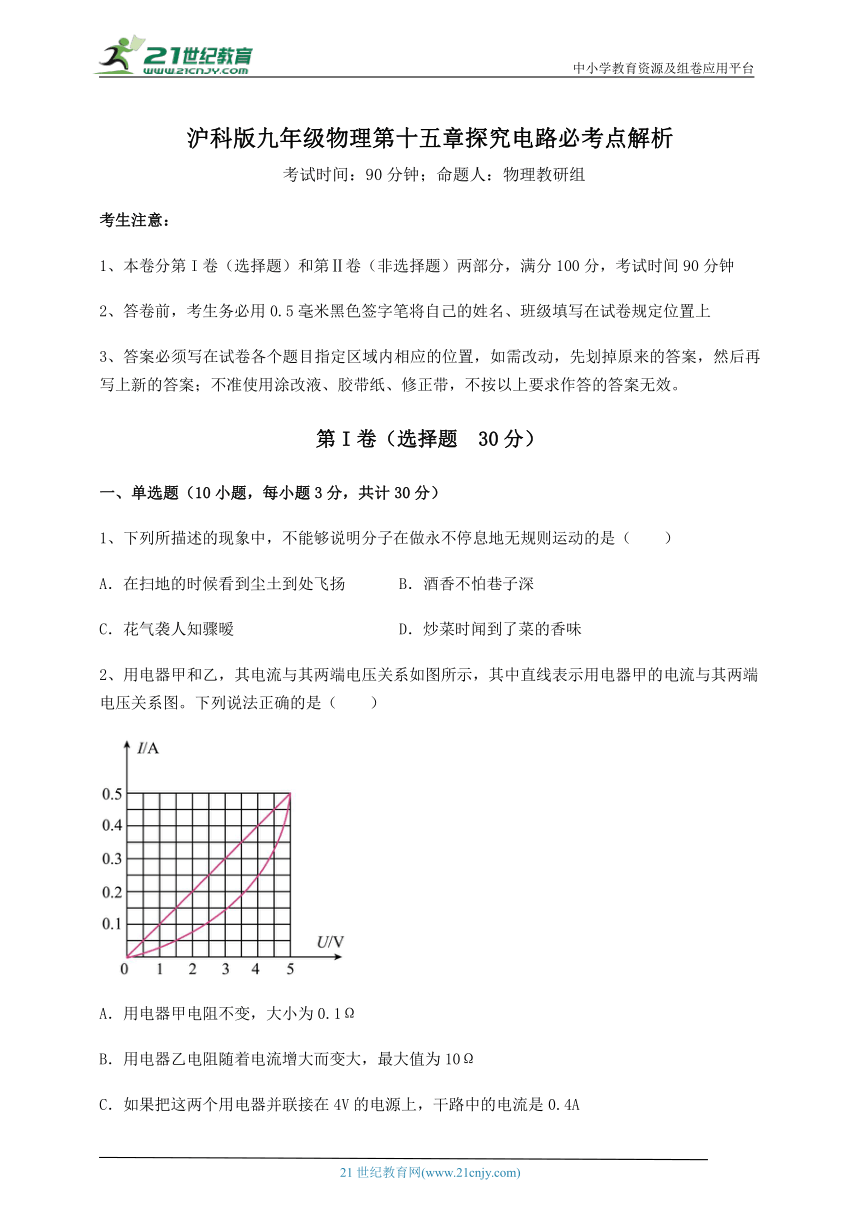

沪科版九年级物理第十五章探究电路必考点解析
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、下列所描述的现象中，不能够说明分子在做永不停息地无规则运动的是（　　）
A．在扫地的时候看到尘土到处飞扬 B．酒香不怕巷子深
C．花气袭人知骤暧 D．炒菜时闻到了菜的香味
2、用电器甲和乙，其电流与其两端电压关系如图所示，其中直线表示用电器甲的电流与其两端电压关系图。下列说法正确的是（　　）
A．用电器甲电阻不变，大小为0.1Ω
B．用电器乙电阻随着电流增大而变大，最大值为10Ω
C．如果把这两个用电器并联接在4V的电源上，干路中的电流是0.4A

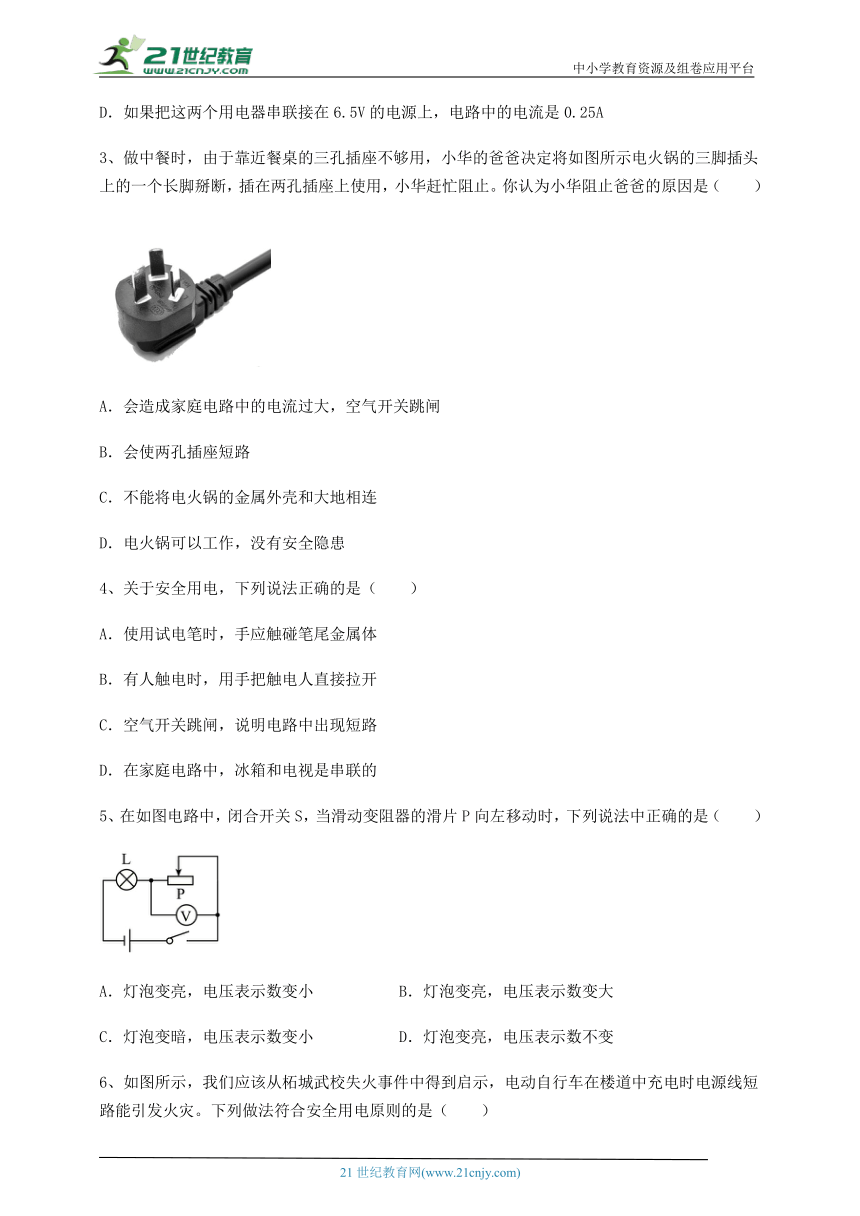

D．如果把这两个用电器串联接在6.5V的电源上，电路中的电流是0.25A
3、做中餐时，由于靠近餐桌的三孔插座不够用，小华的爸爸决定将如图所示电火锅的三脚插头上的一个长脚掰断，插在两孔插座上使用，小华赶忙阻止。你认为小华阻止爸爸的原因是（　　）
A．会造成家庭电路中的电流过大，空气开关跳闸
B．会使两孔插座短路
C．不能将电火锅的金属外壳和大地相连
D．电火锅可以工作，没有安全隐患
4、关于安全用电，下列说法正确的是（　　）
A．使用试电笔时，手应触碰笔尾金属体
B．有人触电时，用手把触电人直接拉开
C．空气开关跳闸，说明电路中出现短路
D．在家庭电路中，冰箱和电视是串联的
5、在如图电路中，闭合开关S，当滑动变阻器的滑片P向左移动时，下列说法中正确的是（　　）
A．灯泡变亮，电压表示数变小 B．灯泡变亮，电压表示数变大
C．灯泡变暗，电压表示数变小 D．灯泡变亮，电压表示数不变

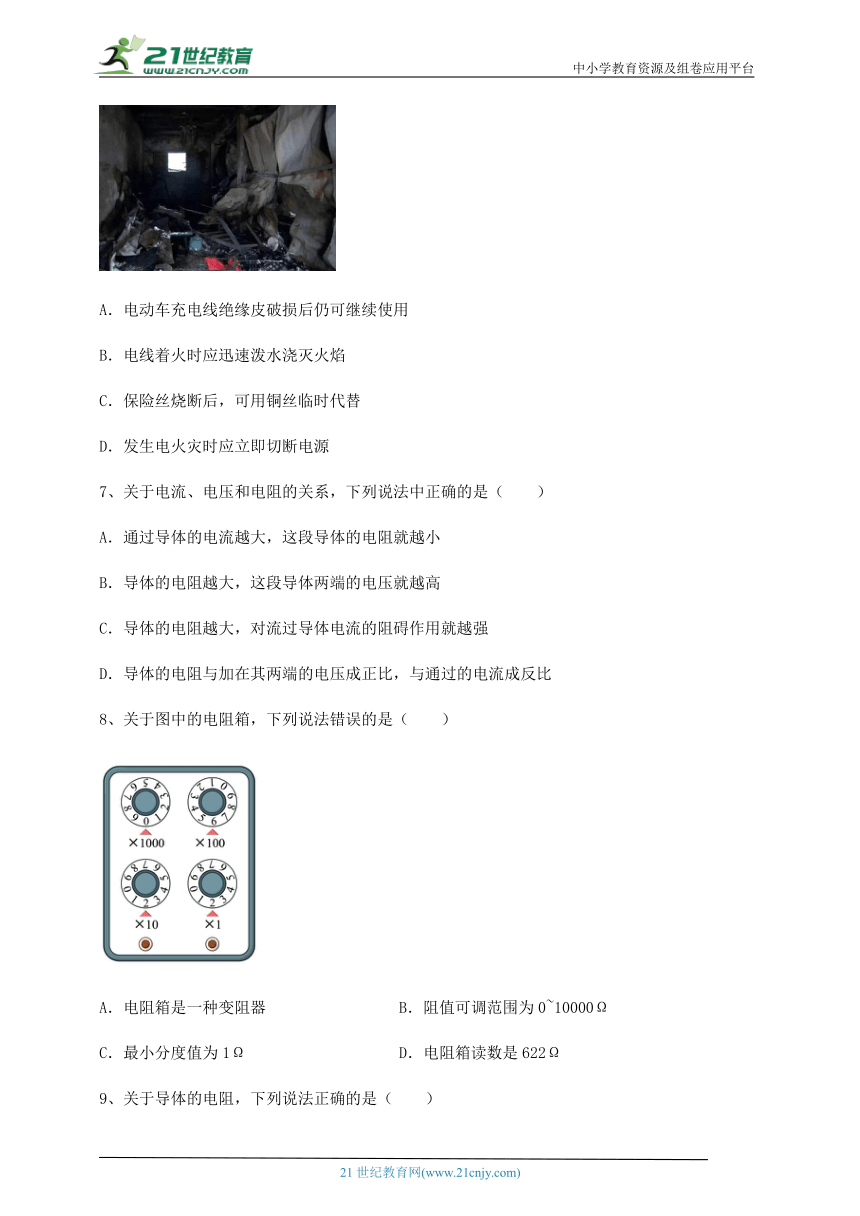

6、如图所示，我们应该从柘城武校失火事件中得到启示，电动自行车在楼道中充电时电源线短路能引发火灾。下列做法符合安全用电原则的是（　　）
A．电动车充电线绝缘皮破损后仍可继续使用
B．电线着火时应迅速泼水浇灭火焰
C．保险丝烧断后，可用铜丝临时代替
D．发生电火灾时应立即切断电源
7、关于电流、电压和电阻的关系，下列说法中正确的是（　　）
A．通过导体的电流越大，这段导体的电阻就越小
B．导体的电阻越大，这段导体两端的电压就越高
C．导体的电阻越大，对流过导体电流的阻碍作用就越强
D．导体的电阻与加在其两端的电压成正比，与通过的电流成反比
8、关于图中的电阻箱，下列说法错误的是（　　）
A．电阻箱是一种变阻器 B．阻值可调范围为0~10000Ω
C．最小分度值为1Ω D．电阻箱读数是622Ω

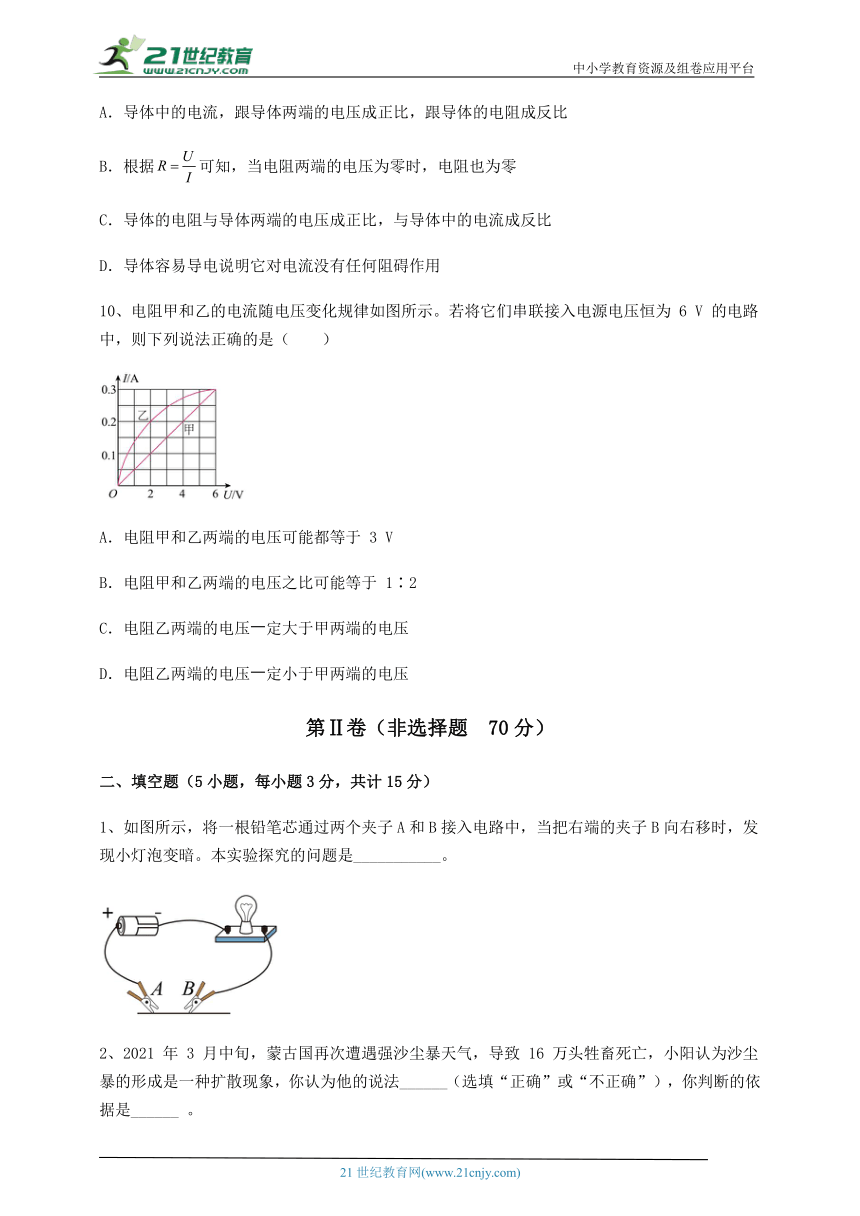

9、关于导体的电阻，下列说法正确的是（　　）
A．导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比
B．根据可知，当电阻两端的电压为零时，电阻也为零
C．导体的电阻与导体两端的电压成正比，与导体中的电流成反比
D．导体容易导电说明它对电流没有任何阻碍作用
10、电阻甲和乙的电流随电压变化规律如图所示。若将它们串联接入电源电压恒为 6 V 的电路中，则下列说法正确的是（　　）
A．电阻甲和乙两端的电压可能都等于 3 V
B．电阻甲和乙两端的电压之比可能等于 1∶2
C．电阻乙两端的电压 定大于甲两端的电压
D．电阻乙两端的电压 定小于甲两端的电压
第Ⅱ卷（非选择题 70分）
二、填空题（5小题，每小题3分，共计15分）
1、如图所示，将一根铅笔芯通过两个夹子A和B接入电路中，当把右端的夹子B向右移时，发现小灯泡变暗。本实验探究的问题是___________。
2、2021 年 3 月中旬，蒙古国再次遭遇强沙尘暴天气，导致 16 万头牲畜死亡，小阳认为沙尘暴的形成是一种扩散现象，你认为他的说法______（选填“正确”或“不正确”），你判断的依据是______ 。
3、如图甲所示的电路，当闭合开关后两只电压表的指针偏转均如图乙所示，则R1两端的电压是_______V，R1与R2的电阻之比为________。
4、5秒内通过某导体横截面的电荷量为3库，通过它的电流为________安。该导体电阻为20欧，它两端的电压为________伏。若通过导体的电流变为0.3安，则其电阻为________欧。
5、如图所示的电路中，灯泡L1的电阻R1＝10Ω，灯泡L2的电阻R2＝20Ω，电压表的示数为2V，则电源电压为______V。（不考虑温度对灯泡电阻的影响）
三、计算题（5小题，每小题8分，共计40分）
1、如图所示，电源电压为6V且保持不变，闭合开关S，电压表V1示数为4V，电流表示数为0.4A，求：
（1）电阻R1的阻值大小；
（2）电阻R2的阻值大小；
2、如图所示，电源电压保持不变，闭合开关S，滑动变阻器滑片P从a端移动到b端，两电表示数变化关系如图所示。求：
（1）滑动变阻器R2的阻值范围；
（2）电源电压和R1的阻值。
3、如图所示的电路中，定值电阻为，电源两端电压恒为3V。闭合开关，调节滑动变阻器，使电压表示数为2V。
（1）画出等效电路图；
（2）求出电路中的电流大小；
（3）求接入电路的阻值。
4、如图所示，电阻R2＝5Ω，电源电压保持6V不变，当开关S闭合时，电压表的示数为1.5V，求：
（1）电阻R1的阻值；
（2）电阻R2的电功率。
5、如图所示的电路中，已知R1=20Ω，R2=30Ω，当S闭合后，电流表示数为0.3A，请计算：
（1）电源电压；
（2）通过R2的电流。
四、实验探究（3小题，每小题5分，共计15分）
1、小龙在实验室用如图所示的电路进行“探究电流与电压、电阻的关系”，实验器材：电源、开关、导线若干，滑动变阻器铭牌上有“20Ω 1A”字样，四个定值电阻的阻值分别为5Ω、10Ω、15Ω、20Ω。相关操作步骤如下：
（1）连接完电路，小龙将电源电压调节为3V，把滑片移到阻值最大端后闭合开关；
（2）探究电流与电压的关系时，小龙通过调节滑动变阻器的滑片P，测出定值电阻R两端的电压和对应的电流如下表所示。老师检查后，给他指出某次数据不是真实的实验数据，不真实的数据是第______次；
实验次数 1 2 3 4
电压U/V 0.5 1.0 1.5 2.0
电流I/A 0.1 0.2 0.3 0.4
分析表中数据，可以得到的结论是：当导体的电阻一定时，通过导体的电流与导体两端的电压成______（选填“正比”或“反比”）；
（3）在进行探究电流与电阻关系的实验时，小龙先将5Ω的定值电阻接入电路，闭合开关适当移动滑片后，记录电流表的示数为0.2A。再用10Ω的定值电阻替换5Ω的定值电阻接入电路，闭合开关后电压表示数将______（选填“变大”、“不变”或“变小”），他需将滑片P向______（选填“右“或“左”）移动，使电压表的示数U0=______V，再记录下电流表的示数；小龙继续用15Ω的定值电阻替换10Ω的定值电阻，闭合开关后调节滑动变阻器，发现电压表示数始终不能调节为U0。为了用四个定值电阻都能顺利完成探究，小龙想到了如下调整方案，你认为可行的是______（多选，填写字母番号）；
A．如果只调整电压表的示数，则应控制电压表示数U0的范围为1.5V～3V
B．如果只更换滑动变阻器，则更换的滑动变阻器最大阻值不小于40Ω
C．如果只调节电源电压，则电源电压调节的范围是1V～2V
（4）小龙完成上述实验后，将如图所示电路中的电源电压调节为6V不变，再将定值电阻换接为电阻箱R0（阻值只能在0≤R0≤100Ω范围内进行调节），其它器材及连接情况均不变（滑动变阻器最大阻值20Ω，电压表量程0～3V，电流表量程0～0.6A）。若闭合开关后，在移动滑片P的过程中，电流表示数均能调节到0.2A。在确保电路安全的情况下，在调节电阻箱及移动滑片P的过程中，电阻箱R0的阻值调节范围为______Ω，滑动变阻器两端的最大电压为______V。
2、在探究影响导体电阻大小的因素时，昊天同学作出了如下猜想：导体的电阻可能与①导体的长度有关；②导体的横截面积有关；③导体的材料有关。实验室提供4根电阻丝，其规格、材料如图表所示：
编号 材料 长度/m 横截面积/mm2
A 镍铬合金 0.5 0.5
B 镍铬合金 1.0 0.5
C 镍铬合金 0.5 1.0
D 锰铜合金 0.5 0.5
（1）昊天首先选择将A、B两根导线接入电路，是为了验证猜想_______；（填猜想序号）
（2）为了验证上述猜想②，应该选用编号_______两根电阻丝分别接入电路进行实验；
（3）昊天选择导线A和D接入实验电路中，来验证猜想_______；
（4）当昊天将导线B接入电路时，记下当时电流表的示数，由于疏忽忘记了及时切断电源，几分钟后当想起断开开关时，发现电流表的读数居然变_______（“大”或“小”）了，且导线B的温度有升高，这说明导体的电阻还与_______有关。
3、在“探究电流与电阻的关系”的实验中，提供的器材如下：电源电压恒为4.5V，五个定值电阻R1（5Ω）、R2（10Ω）、R3（15Ω）、R4（20Ω）、R5（25Ω），标有“50Ω 1A”的滑动变阻器R、电压表（可用量程：0-3V、0-15V）、电流表（0-0.6A）、开关各1只，导线若干。
（1）小明先将定值电阻R1接入电路，闭合开关S，发现电流表无示数，电压表示数接近电源电压．若电路故障只出现在定值电阻R1和滑动变阻器R上，则电路故障可能是______。
（2）排除电路故障后闭合开关，调节滑片P，使电压表的示数为2.5V时，电流表的示数应为______A；若保持滑片P位置不变，断开开关，用定值电阻R2替换R1，闭合开关，发现电压表示数______（选填“大于”或“小于”）2.5V，应向______（选填“左”或“右”）移动滑片P才能达到实验要求；
（3）分别用定值电阻R2、R3、R4、R5依次替换R1，重复实验．根据实验所得的五组数据绘制出I-R图像，如图乙所示，由图像可得出的结论是：______；
（4）请你再写出一个利用此实验中的器材还能完成的实验探究______。
-参考答案-
一、单选题
1、A
【详解】
A．尘土飞扬是由于尘埃小颗粒在空气中运动形成的，属于机械运动，不属于分子的热运动，故A符合题意；
BCD．人们闻到的酒香、花气、菜香味分别是酒精分子、花香分子和油分子不断运动的结果，能够证明分子在做永不停息地无规则运动，故BCD不符合题意。
故选A。
2、D
【详解】
A．如图可知，根据公式可得甲的电阻
故A错误；
B．如图可知，当用电器乙两端的电压为1.5V、2.5V、4V、4.5V、5V时，对应的电流分别是0.05A、0.1A、0.25A、0.35A、0.5A；根据公式的变形公式可求出乙对应电阻分别为30Ω、25Ω、16Ω、12.9Ω、10Ω。所以用电器乙的电阻随电流的增大而减小，最大电阻不是10Ω。故B错误；
C．如果把这两个用电器并联接在4V的电源上，并联电路中各支路两端电压与电源电压相同；由图可知，当电压为4V时，用电器甲的电流I甲=0.4A，用电器乙的电流I乙=0.25A，根据并联电路电流的特点可知干路电流
故C错误；
D．如果把这两个用电器串联接在6.5V的电源上，串联电路电流处处相等，各用电器两端的电压之和等于电源电压；如图可知，当电流为0.25A时，用电器甲两端电压为U甲=2.5V，用电器乙两端电压为U乙=4V，电源电压刚好为6.5V。故D正确。
故选D。
3、C
【详解】
三脚插头的长脚与电器的金属外壳相连，插头插入插座后，可以将电火锅外壳的电导入大地，减少人意外触电的风险，故C符合题意，ABD不符合题意。
故选C。
4、A
【详解】
A．使用测电笔时，人手不能接触笔尖，但必须接触笔尾金属体，故A正确；
B．当发现有人触电时，应该立即采取的措施是：迅速切断电源或用绝缘体挑开电线，不能用手拉开电线和触电的人，这样自己也会触电，故B错误；
C．空气开关跳闸，说明电路中电流太大，可能是发生短路，也可能是用电器总功率过大，故C错误；
D．在家庭电路中，每个用电器都是并联在电路中，这样可以互不影响，故D错误。
故选A。
5、A
【详解】
如图所示，灯泡与滑动变阻器是串联的，电压表测滑动变阻器两端电压，当滑片P向左移时，滑动变阻器接入的电阻变小，根据欧姆定律，电压一定时，电路中总电阻变小，电路中的电流变大，灯泡变亮。由串联电路分压的规律，滑动变阻器两端分得的电压变小，所以电压表示数变小，故A正确，BCD错误。
故选A。
6、D
【详解】
A．电动车充电线绝缘皮破损后，不能继续使用，因为有可能会漏电，人接触会发生触电事故，甚至引发火灾，故A不符合题意；
B．水可以导电，电线着火时，不能用水浇灭火焰，否则会发生触电事故，故B不符合题意；
C．保险丝一般是使用电阻率大、熔点低的铅锑合金制成，当电流很大的时候，它可以自动断开电源，铜这材料的熔点较高，不容易熔断，在电流过大时，不能自动断开电源，不能起到保险的效果，因此不可以使用铜丝临时代替，故C不符合题意；
D．发生电火灾时应立即切断电源，那么可断开电，再去灭火，故D符合题意。
故选D。
7、C
【详解】
AD．电阻是导体本身的一种性质，只与导体的材料、长短、横截面积和温度有关，与加在导体两端的电压和流经导体的电流无关，故AD错误；
B．由U=IR可知，电流一定时，导体的电阻越大，导体两端的电压就越高，故B错误；
C．电阻的定义就是导体对电流阻碍作用的大小，导体的电阻越大，对流过导体电流的阻碍作用就越强，故C正确。
故选C。
8、B
【详解】
A．可以通过调节旋钮从而改变电阻，故电阻箱是一种变阻器，故A正确，A不符合题意；
B．电阻箱只能调节整数位，不能涉及小数，阻值可调范围为0~9999Ω，故B错误，B符合题意；
C．最小的是×1，代表个位上的数，最小的每一格是1Ω，故C正确，C不符合题意；
D．此时电阻箱千位上为零，百位数为6，十位数为2，个位数为2，故读数为622Ω，故D正确，D不符合题意。
故选B。
9、A
【详解】
A．由欧姆定律可知，导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比，故A正确；
BCD．导体的电阻是导体的一种性质，可以由公式计算求出，但电阻的大小与导体两端的电压和导体中的电流无关，导体导电性与导体是否有电阻无关，导体容易导电并不能说明它没有电阻。故BCD错误。
故选A。
10、D
【详解】
A．因串联电路中电流处处相等，而由图中可知，当电阻甲、乙两端电压均为3V时，流过两电阻的电流不相等，故可知电阻甲和乙两端的电压不可能都等于3V，故A错误；
B．由题意可知，甲、乙两端电压小于6V，由图中可知，当流过两电阻的电流相同时，电阻甲两端电压始终大于电阻乙两端电压，可知电阻甲两端电压和电阻乙两端电压不可能等于1∶2，故B错误；
CD．因甲、乙两端电压小于6V，由图中可知，当流过两电阻的电流相同时，电阻乙两端电压始终小于电阻甲两端电压，故C错误，D正确。
故选D。
二、填空题
1、见解析
【详解】
当把右端的夹子B向右移时，铅笔芯接入电路中的长度变长，说明灯泡的亮暗可能与接入的铅笔芯的长度有关，所以可以提出问题：灯泡的亮度跟接入的铅笔芯的长度有什么关系？
2、不正确 沙尘不是分子（分子肉眼看不见）
【详解】
[1][2]他的说法不正确，原因是：扩散现象是组成物质的分子不停地做无规则运动，彼此进入对方的现象，分子的运动是肉眼看不到的；沙尘暴是大量的沙土颗粒在做机械运动，沙土颗粒有大量的沙土分子组成，沙土颗粒的运动不是分子的无规则运动，故沙尘暴的形成不是扩散现象。
3、6 4∶1
【详解】
[1]由电路图可知，R1、R2串联，电压表V2测电源两端的电压，电压表V1测R2两端的电压。因串联电路中总电压等于各分电压之和，且两只电压表指针的偏转角度相同，所以，电压表V2的量程为0～15V，分度值为0.5V，则电源电压U=7.5V，电压表V1的量程为0～3V，分度值为0.1V，则R2两端的电压U2=1.5V，根据串联电路的电压特点可得，R1两端的电压
U1=U-U2=7.5V-1.5V=6V
[2]串联电路中各处的电流相等，R1和R2的阻值之比
4、0.6 12 20
【详解】
[1]通过它的电流为
[2]该导体电阻为20欧，它两端的电压为
[3]电阻是导体本身的性质，其大小是否接入电路，电流的大小、电压的大小无关，故若通过导体的电流变为0.3安，其电阻仍然为20Ω。
5、6
【详解】
由电路图可知，灯泡L1、L2串联，电压表测量L1两端电压；因串联电路处处电流相等，所以电路电流
因串联电路中的总电阻等于各分电阻之和，所以电源电压
三、计算题
1、（1）10Ω；（2）5Ω
【详解】
解：（1）由图可知，两电阻串联，电压表V1测电阻R1两端的电压，电压表V2测电阻R2两端的电压，电阻R1的阻值为
（2）电压表V2的示数为
U2=U-U1=6V-4V=2V
电阻R2的阻值为
答：（1）电阻R1的阻值为10Ω；
（2）电阻R2的阻值为5Ω。
2、（1）0～20Ω；（2）6V，10Ω
【详解】
解：（1）由电路图知道，滑片在a端时，滑动变阻器阻值全部接入电路，此时电路电流最小；由U﹣I图象知道，此时电路电流IA＝0.2 A，滑动变阻器两端电压U滑＝4V，由知道，滑动变阻器最大阻值
当滑片在b端时，滑动变阻器接入电路的阻值为0，所以滑动变阻器R2的阻值范围是0～20Ω。
（2）当滑片在b端时只有R1接入电路，此时电路电流最大；由U﹣I图象知道，电路中最大电流为0.6A，电源电压
U＝0.6A×R1·····①
当滑片在a端时，电源电压
U＝0.2A×（R1+20Ω）······②
联立①②可得
U＝6V
R1＝10Ω
答：（1）滑动变阻器R2的阻值范围是0～20Ω；
（2）电源电压为6V，电阻R1为10Ω。
3、（1）；（2）；（3）
【详解】
解：（1）如图按照电流顺序先画电源、开关、定值电阻、滑动变阻器RP后用导线依次连接，最后将电压表并联在定值电阻两端，故如下图所示：
（2）电路中的电流大小
（3）滑动变阻器的电压为
接入电路的阻值
答：（1）见解析；
（2）电路中的电流大小；
（3）接入电路的阻值。
4、（1）10Ω；（2）0.45W
【详解】
解：（1）由电路图可知，两电阻串联，电压表测R2两端的电压，因串联电路中各处的电流相等，所以电路中的电流
串联电路中总电压等于各分电压之和，R1两端的电压
则电阻R1的阻值
（2）电阻R2的电功率
答：（1）电阻R1的阻值是10Ω；
（2）电阻R2的电功率是0.45W。
5、（1）6V；（2）0.2A
【详解】
解：由电路图可知，R1与R2并联，电流表测通过R1的电流。
（1）因并联电路中各支路两端的电压相等，故由欧姆定律可得，电源的电压为
U=U2=U1=I1R1=0.3A×20Ω=6V
（2）由欧姆定律可得，通过R2的电流为
答：（1）电源电压为6V；
（2）通过R2的电流为0.2A。
四、实验探究
1、1 正比 变大 左 1 ABC 10~15Ω 4
【详解】
（2）[1][2]第一次数据是编造的，因为当电流为0.1A时，电源电压为3V，则总电阻为
定值电阻的阻值为
则此时滑动变阻器的阻值为
而滑动变阻器的最大值只有20Ω，故第一次实验是编造的；分析表格中的数据可知，电压与电流之比是一个定值，故结论是当电阻一定时，电流与电压成正比。
（3）[3][4][5][6]根据串联分压，电阻变大，电阻两端的电压变大，故用10Ω的定值电阻替换5Ω的定值电阻接入电路，电压表示数变大；探究电流与电阻的关系，需要控制电压不变，而此时电压表的示数变大，故他需将滑片P向左移动，让滑动变阻器接入的阻值变大，分担更多的电压；当电阻为5Ω时，电流为0.2A，说明电阻两端的电压为
探究电流与电阻的关系，一定要控制电压不变，故更换10Ω的电阻后，也需要电阻两端的电压变为1V；为了使4个电阻都完成实验可以采取下列方式
A．如果只调整电压表的示数，则应控制电压表示数U0的范围为1.5V时，滑动变阻器两端的电压也为1.5V，那么电阻和滑动变阻器接入阻值之比为
当定值电阻为20Ω时，滑动变阻器也可以为20Ω，可以完成实验，当控制电压表示数U0的范围为3V时，不需要滑动变阻器即可完成实验，故A符合题意；
B．如果只更换滑动变阻器，根据电阻之比等于电压之比，滑动变阻器和定值电阻的比值是一个定值，该定值为
由于定值电阻最大为20Ω，故也需要一个更大的滑动变阻器，滑动变阻器的阻值为
整理可得
故B符合题意；
C．如果只调节电源电压，将电源电压调节为1V，可以直接实验，不需要使用滑动变阻器，若将电源调节为2V，则滑动变阻器需要分担1V的电压，即定值电阻与滑动变阻器的电压之比为，那么电阻之比也为，当定值电阻为20Ω，滑动变阻器也为20Ω，刚好完成实验，故C符合题意。
故选ABC。
（4）[7][8]电阻箱R0与滑动变阻器串联，电压表并联在定值电阻两端，若闭合开关后，在移动滑片P的过程中，电流表示数均能调节到0.2A，说明此时的总电阻能够达到
滑动变阻器的最大值为20Ω，故电阻箱的最小值为
当电阻箱的阻值变大时，电压表的示数变大，根据电压表的量程可知，电压表的最大示数为3V，而电源电压为6V，那么滑动变阻器分担的电压为
若闭合开关后，在移动滑片P的过程中，电流表示数均能调节到0.2A，则此时总电阻为30Ω，根据串联分压，电压之比即为电阻之比，那么此时电阻箱的阻值为
故电阻箱能够调节的范围为10~15Ω；当滑动变阻器的阻值最大为20Ω，此时电阻箱的阻值最小，最小值为10Ω，且此时的电流为0.2A，则滑动变阻器两端的最大电压为
2、① A、C ③ 小 温度
【详解】
（1）[1]昊天首先选择将A、B两根导线接入电路，A和B的材料、横截面积相同，长度不同，所以是为了探究电阻与长度的关系，即是为了验证猜想①。
（2）[2]为了验证上述猜想②，需要控制导体的材料、长度相同，横截面积不同，故应该选用编号A和C两根电阻丝分别接入电路进行实验。
（3）[3]昊天选择导线A和D接入实验电路中，A和D的长度、横截面积相同，材料不同，所以是为了探究电阻与材料的关系，即是为了验证猜想③。
（4）[4]由于疏忽忘记了及时切断电源，电阻通电后会产生热量，几分钟后，电阻产生的热量变多，电阻的温度升高，由于金属导线温度升高，电阻变大，所以可以观察到电流表的示数变小。
[5]发现电流表的读数变小了，根据欧姆定律知道，在电源电压不变时，电流变小，说明电路中的总电阻变大，即导体的电阻值变大，这说明导体的电阻还与温度有关。
3、定值电阻R1断路 0.5 大于 右 电压一定时，电流与电阻成反比。
探究电流与电压的关系（或伏安法测电阻）
【详解】
（1）[1]若电流表无示数，说明电路可能断路；电压表示数接近电源电压，说明电压表与电源连通，则与电压表并联的支路以外的电路是完好的，与电压表并联的电路断路了，则电路故障可能是R1断路。
（2）[2][3][4]调节滑片P，使电压表的示数为2.5V时，则通过R1的电流
即电流表的示数应为0.5A；根据串联分压原理可知，将定值电阻由5Ω改接成10Ω的电阻，电阻增大，其分得的电压增大，发现电压表示数大于2.5V；探究电流与电阻的实验中应控制电压不变，即应保持电阻两端的电压不变，根据串联电路电压的规律可知应增大滑动变阻器分得的电压，由分压原理，应增大滑动变阻器连入电路中的电阻，所以滑片应向右端移动，使电压表的示数不变。
（3）[5]由图知，电阻两端的电压始终保持
U=IR=0.1A×25V=0.5A×5Ω＝2.5V
故得出电压一定时，电流与电阻成反比。
（4）[6]此实验中的器材分析可知，器材还可以完成“探究电流与电压的关系”或“伏安法测电阻”的实验。
