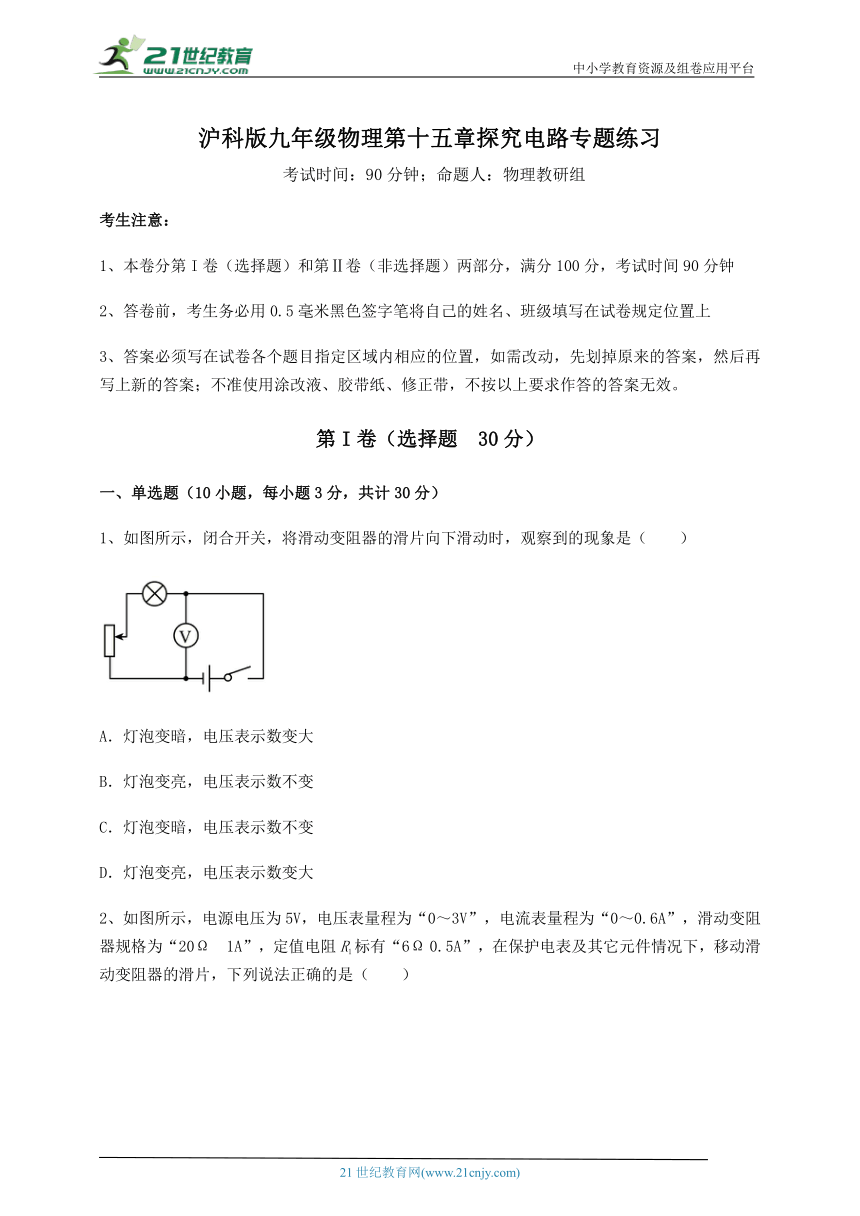

沪科版九年级物理第十五章探究电路专题练习
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、如图所示，闭合开关，将滑动变阻器的滑片向下滑动时，观察到的现象是（　　）
A．灯泡变暗，电压表示数变大
B．灯泡变亮，电压表示数不变
C．灯泡变暗，电压表示数不变
D．灯泡变亮，电压表示数变大

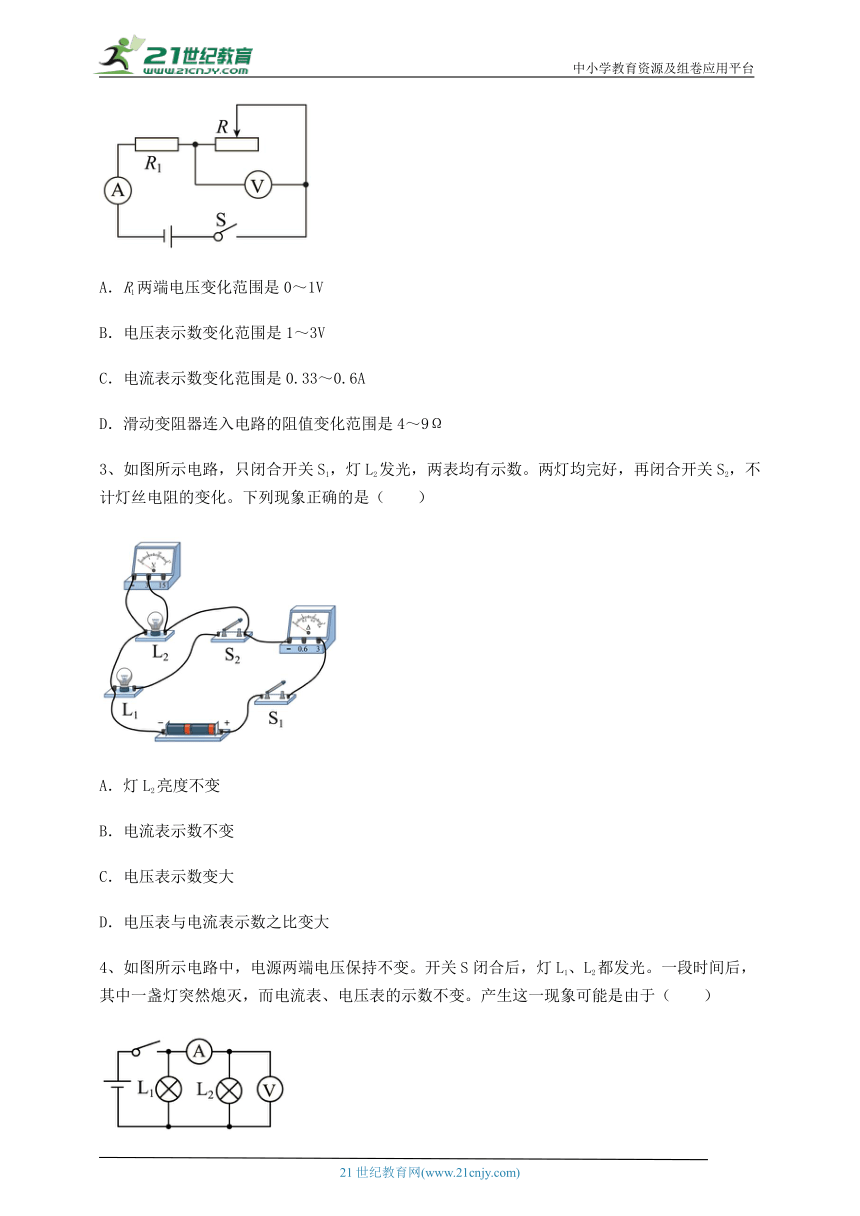

2、如图所示，电源电压为5V，电压表量程为“0～3V”，电流表量程为“0～0.6A”，滑动变阻器规格为“20Ω 1A”，定值电阻R1标有“6Ω 0.5A”，在保护电表及其它元件情况下，移动滑动变阻器的滑片，下列说法正确的是（　　）
A．R1两端电压变化范围是0～1V
B．电压表示数变化范围是1～3V
C．电流表示数变化范围是0.33～0.6A
D．滑动变阻器连入电路的阻值变化范围是4～9Ω
3、如图所示电路，只闭合开关S1，灯L2发光，两表均有示数。两灯均完好，再闭合开关S2，不计灯丝电阻的变化。下列现象正确的是（　　）
A．灯L2亮度不变
B．电流表示数不变
C．电压表示数变大
D．电压表与电流表示数之比变大
4、如图所示电路中，电源两端电压保持不变。开关S闭合后，灯L1、L2都发光。一段时间后，其中一盏灯突然熄灭，而电流表、电压表的示数不变。产生这一现象可能是由于（　　）

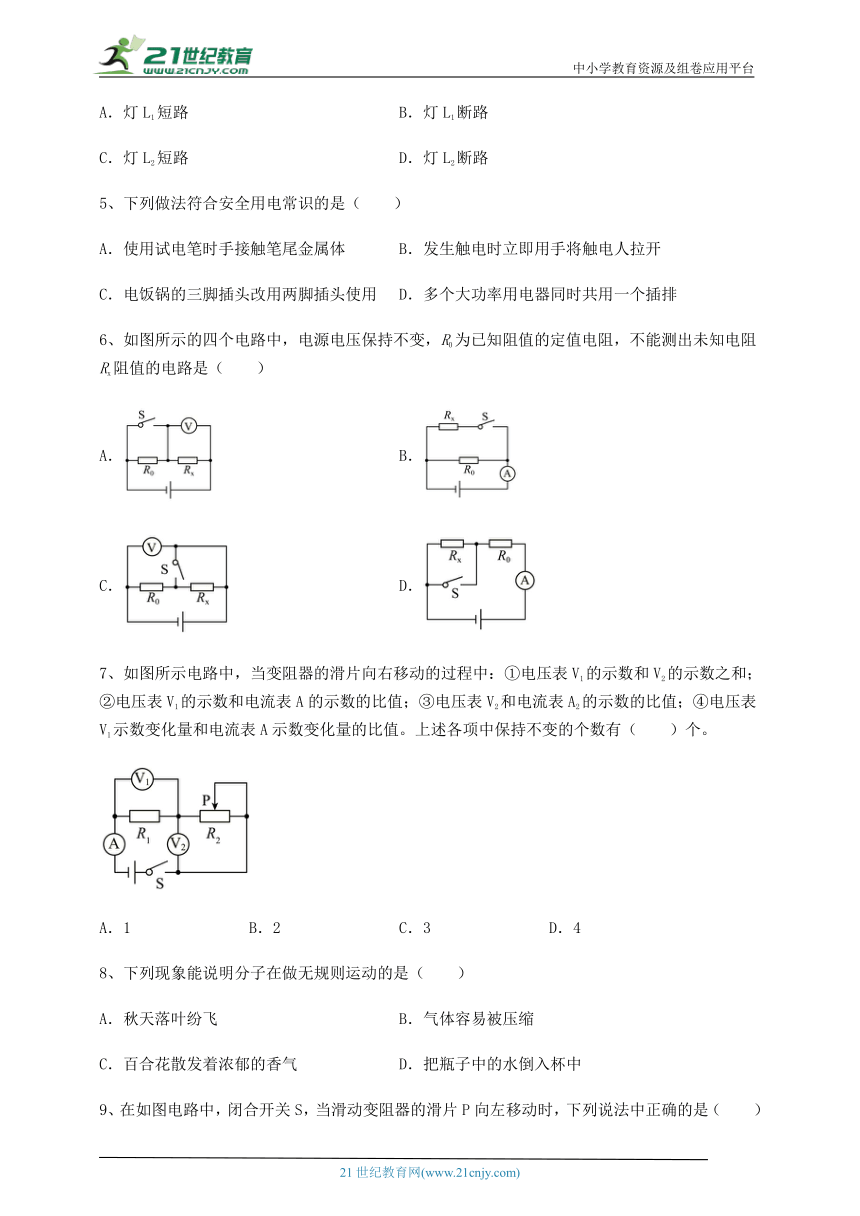

A．灯L1短路 B．灯L1断路
C．灯L2短路 D．灯L2断路
5、下列做法符合安全用电常识的是（　　）
A．使用试电笔时手接触笔尾金属体 B．发生触电时立即用手将触电人拉开
C．电饭锅的三脚插头改用两脚插头使用 D．多个大功率用电器同时共用一个插排
6、如图所示的四个电路中，电源电压保持不变，R0为已知阻值的定值电阻，不能测出未知电阻Rx阻值的电路是（　　）
A． B．
C． D．
7、如图所示电路中，当变阻器的滑片向右移动的过程中：①电压表V1的示数和V2的示数之和；②电压表V1的示数和电流表A的示数的比值；③电压表V2和电流表A2的示数的比值；④电压表V1示数变化量和电流表A示数变化量的比值。上述各项中保持不变的个数有（　　）个。
A．1 B．2 C．3 D．4
8、下列现象能说明分子在做无规则运动的是（　　）
A．秋天落叶纷飞 B．气体容易被压缩
C．百合花散发着浓郁的香气 D．把瓶子中的水倒入杯中

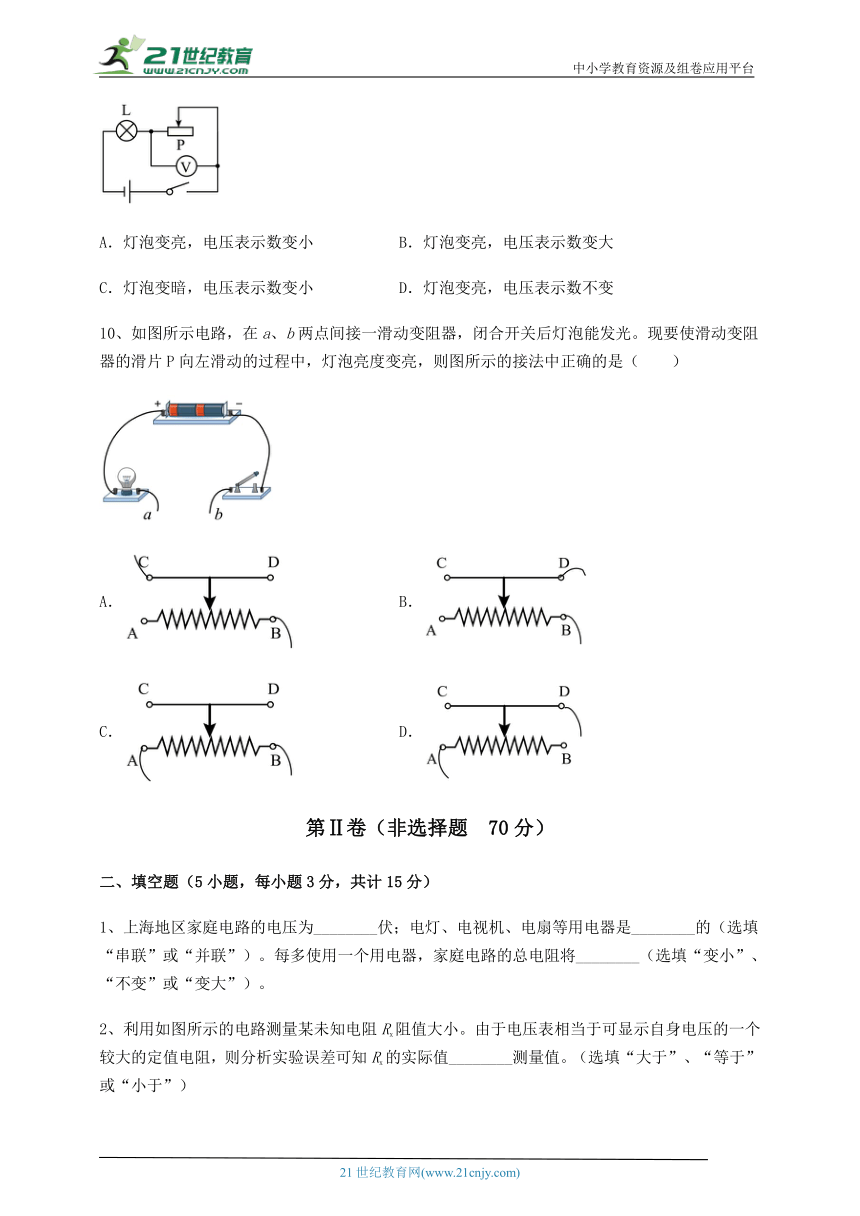

9、在如图电路中，闭合开关S，当滑动变阻器的滑片P向左移动时，下列说法中正确的是（　　）
A．灯泡变亮，电压表示数变小 B．灯泡变亮，电压表示数变大
C．灯泡变暗，电压表示数变小 D．灯泡变亮，电压表示数不变
10、如图所示电路，在a、b两点间接一滑动变阻器，闭合开关后灯泡能发光。现要使滑动变阻器的滑片P向左滑动的过程中，灯泡亮度变亮，则图所示的接法中正确的是（　　）
A． B．
C． D．
第Ⅱ卷（非选择题 70分）
二、填空题（5小题，每小题3分，共计15分）
1、上海地区家庭电路的电压为________伏；电灯、电视机、电扇等用电器是________的（选填“串联”或“并联”）。每多使用一个用电器，家庭电路的总电阻将________（选填“变小”、“不变”或“变大”）。

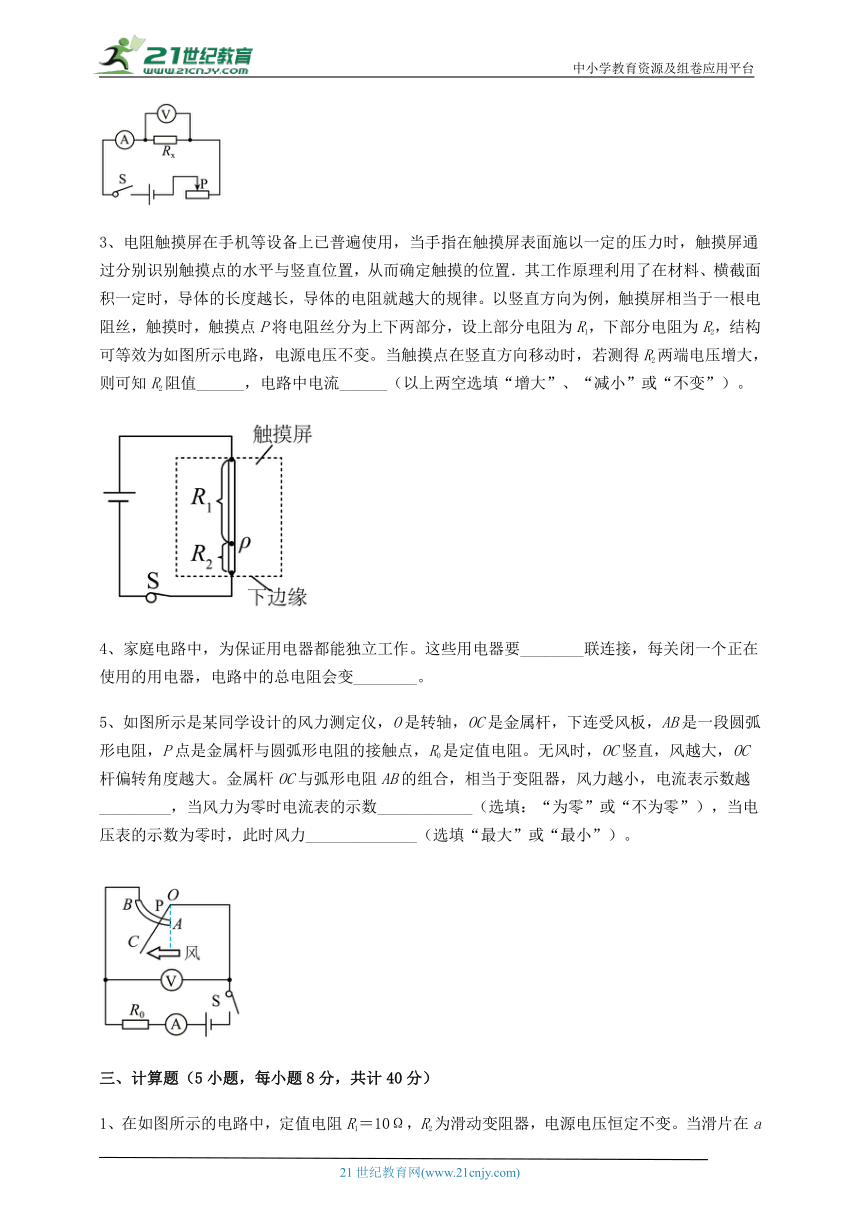

2、利用如图所示的电路测量某未知电阻Rx阻值大小。由于电压表相当于可显示自身电压的一个较大的定值电阻，则分析实验误差可知Rx的实际值________测量值。（选填“大于”、“等于”或“小于”）
3、电阻触摸屏在手机等设备上已普遍使用，当手指在触摸屏表面施以一定的压力时，触摸屏通过分别识别触摸点的水平与竖直位置，从而确定触摸的位置．其工作原理利用了在材料、横截面积一定时，导体的长度越长，导体的电阻就越大的规律。以竖直方向为例，触摸屏相当于一根电阻丝，触摸时，触摸点P将电阻丝分为上下两部分，设上部分电阻为R1，下部分电阻为R2，结构可等效为如图所示电路，电源电压不变。当触摸点在竖直方向移动时，若测得R2两端电压增大，则可知R2阻值______，电路中电流______（以上两空选填“增大”、“减小”或“不变”）。
4、家庭电路中，为保证用电器都能独立工作。这些用电器要________联连接，每关闭一个正在使用的用电器，电路中的总电阻会变________。
5、如图所示是某同学设计的风力测定仪，O是转轴，OC是金属杆，下连受风板，AB是一段圆弧形电阻，P点是金属杆与圆弧形电阻的接触点，R0是定值电阻。无风时，OC竖直，风越大，OC杆偏转角度越大。金属杆OC与弧形电阻AB的组合，相当于变阻器，风力越小，电流表示数越_________，当风力为零时电流表的示数____________（选填：“为零”或“不为零”），当电压表的示数为零时，此时风力______________（选填“最大”或“最小”）。
三、计算题（5小题，每小题8分，共计40分）
1、在如图所示的电路中，定值电阻R1＝10Ω，R2为滑动变阻器，电源电压恒定不变。当滑片在a端时，电流表的示数是0.6A；滑片在b端时，电压表的示数是4V，求：
（1）电源电压；
（2）变阻器R的最大阻值；
（3）滑片在R2的中点时电压表的示数。
2、如图电路，电阻R1＝6Ω。闭合开关，电流表A的示数为2.5A，电流表A1示数为1.5A。求：
（1）电源电压；
（2）R2的阻值。
3、如图所示，电源两端电压为8V且保持不变，R1的阻值为30Ω。闭合开关S，电流表示数为0.2A。求：
（1）电阻R1两端的电压；
（2）电阻R2的阻值。
4、张彬同学为了检测空气污染的指数，设计了如图甲所示的电路，R为气敏电阻，其电阻的倒数与空气污染指数的关系如图乙所示，已知电源电压12V保持不变，R0＝5Ω，当电压表为4V时，求：
（1）通过R0的电流；
（2）此时电路总电阻的阻值；
（3）当电路中电流为1.2A时，空气污染指数是多少API？
5、在图所示电路中，电源电压为12伏且不变，R1的阻值为10欧，滑动变阻器R2标有“50Ω 2A”字样，求：
（1）通过电阻R1的电流I1；
（2）移动滑动变阻器的滑片P，在保证电路中各元件不损坏的情况下，滑动变阻器接入电路的最小阻值R2min。
四、实验探究（3小题，每小题5分，共计15分）
1、如图甲为小致做“伏安法测电阻”的实验电路
（1）在连接电路时，开关应______；
（2）在图甲所示的电路中，闭合开关后，电压表的指针______（选填“偏转”或“不偏转”）；小致发现有一条导线连接错误，在错误的导线上打“x”，并画出正确导线，不许交叉；（_______）
（3）改正错误后再进行实验，闭合开关前应将滑动变阻器的滑片P调至最______端（选填“左”或“右”）；
（4）某次测量中，电压表的示数为2V，电流表的示数如图乙所示，此次测得的电阻值为______Ω；
（5）实验中多次测量的目的是______；
（6）小致做完以上实验后，又利用如图丙所示的电路，测量另一个未知电阻Rx的阻值（R0是已知阻值的定值电阻）；
①只闭合开关______，电流表的示数为I1；
②开关S1、S2都闭合后，电流表的示数为I2；
③请写出未知电阻Rx的阻值表达式Rx=______（用I1、I2和R0表示）。
2、探究“电流与电阻关系”的实验中，有电源（电压9V）、电流表、电压表、滑动变阻器，电阻箱R、开关及导线若干。
（1）如图甲是萍萍连接的实物图，其中有一根导线连接错误，请你在图中用“×”标出这根连接错误的导线，并只改接一根导线使电路成为正确的电路；（要求：导线不交叉）（_________）
（2）连接电路时，开关应该___________。正确连接电路闭合开关后，发现电流表示数为零，电压表示数较大，则电路故障可能为___________；
A．滑动变阻器短路 B．滑动变阻器断路 C．电阻箱短路 D．电阻箱断路
（3）萍萍将实验数据记录在表一中（不代表操作顺序），其中当时，电流表示数如图乙所示，分析表中实验数据可知，电阻箱两端电压应为___________V；
表一
R/Ω 50 40 25 15 10
I/A 0.12 0.15 0.20 0.60
（4）分析表中数据发现，有一组数据有明显的错误，萍萍发现是有一次她调节电阻箱后没有移动滑动变阻器所致，则该次实验是在阻值为___________Ω的电阻完成后进行的；
（5）萍萍修正数据后，根据所测得的数据可以得到结论：在电压一定时，电流与电阻成___________比；
（6）小越则是依次选用了10Ω、15Ω、20Ω、25Ω、30Ω的定值电阻替代电阻箱，其余连接均不变，已知滑动变阻器的规格为“40Ω　1A”，若定值电阻两端的电压保持3V不变，当小越用25Ω的电阻的进行实验时，发现电压表的示数始终不能调到3V。聪明的小越想到了解决办法，她将其中一个定值电阻串联接入电路后，既可以用25Ω的电阻完成实验，又可以用30Ω的电阻完成实验，他选择的定值电阻是___________Ω；此外，她发现还可以选择调整定值电阻两端的电压，则为了完成所有实验，定值电阻两端的电压不得高于___________V。
3、小明同学在“探究通过导体中电流与电阻的关系”的实验中，连接了如图甲所示的电路，其中电源电压为4.5V且保持不变。
（1）用笔画线代替导线将图甲实物电路连接完整（要求：滑动变阻器的滑片P向左移动，电路中电流变大，导线不得交叉）。（_______）
（2）图乙是小明同学根据测得的实验数据绘制的流过电阻R的电流I随其阻值大小变化的图像，图中阴影面积大小表示的物理量为___________
（3）本实验中所用到的定值电阻R的阻值分别是5Ω、10Ω、15Ω、20Ω、25Ω，为顺利完成五次实验，滑动变阻器的最大阻值至少是___________Ω
-参考答案-
一、单选题
1、B
【详解】
滑动变阻器与灯泡串联，电压表测电源的电压，故电压表示数不变；将滑动变阻器的滑片向下滑动时，滑动变阻器连入电路的电阻变小，电路的总电阻变小，由欧姆定律可知电路的电流变大，通过灯的电流变大，灯泡变亮，故ACD不符合题意，B符合题意。
故选B。
2、D
【详解】
ABC．由电路图可知，定值电阻R1与滑动变阻器R串联，电压表测滑动变阻器R两端的电压，电流表测电路中的电流。当滑动变阻器接入电路中的电阻为零时，电路中的电流
因串联电路中各处的电流相等，且电流表的量程为0～0.6A，滑动变阻器R允许通过的最大电流为1A，定值电阻R1允许通过的最大电流为0.5A，所以，电路中的最大电流I大=0.5A，即电流表的最大示数为0.5A，由欧姆定律可知R1两端的电压最大
U1大=I大R1=0.5A×6Ω=3V
因串联电路中总电压等于各分电压之和，所以变阻器两端电压最小，电压表的示数最小为
UR小=U-U1大=5V-3V=2V
电压表量程为0～3V，当电压表的示数UR大=3V时，滑动变阻器接入电路中的电阻最大，电路中的电流最小，此时R1两端的电压
U1小=U-UR大=5V-3V=2V
则电路中的最小电流
所以，电流表示数变化范围是0.33～0.5A，电压表示数变化范围是2～3V，R1两端电压变化范围是2～3V，故ABC错误；
D．电路中的最大电流I大=0.5A，电压表的示数最小为UR小=2V，滑动变阻器接入电路中的最小阻值
电路中的最小电流，电压表的示数最大为UR大=3V，滑动变阻器接入电路中的最大阻值
滑动变阻器连入电路的阻值变化范围是4～9Ω，故D正确。
故选D。
3、A
【详解】
A．由图可知，电压表与灯L2并联，测L2两端的电压，只闭合开关S1，灯L1断路，只有灯L2发光，电压表示数等于电源电压，闭合开关S2后，灯L1、L2并联，互不干扰，灯L2亮度不变，故A正确；
B．在闭合开关S2后，电流表接在干路，灯L1、L2并联，电路总电阻减小，电源电压不变，根据欧姆定律，干路电流变大，所以电流表示数变大，故B错误；
C．由于灯L1、L2并联，电压表示数还是等于电源电压，所以电压表示数不变，故C错误；
D．由于电压表示数不变，电流表示数变大，所以电压表与电流表示数之比变小，故D错误。
4、B
【详解】
由图知，两灯泡并联，电压表测并联电路两端的电压（电源电压），电流表与L2串联，测量L2的电流；若一盏灯突然熄灭，必然是断路，若短路，则两个灯泡都不亮，从电流表、电压表的示数不变，说明L2是完好的，L2中的电流不变，则L1断路。
故选B。
5、A
【详解】
A．使用试电笔时，手必须接触笔尾的金属体，若氖管发光，则笔尖接触的是火线；不发光，笔尖接触的为零线，故A符合题意；
B．发现有人触电后，应该首先切断电源，然后再进行其他的救护措施，故B不符合题意；
C．电饭锅带有金属外壳且经常有水，其金属外壳一定要通过三孔插座接地，以防外壳带电，危及人身安全，所以不能将电饭锅三脚插头改成两脚插头使用，故C不符合题意；
D．电路中电流过大的原因有两个：一是短路；二是家中使用用电器的总功率过大。故多个大功率用电器同时使用一个插排时，将会使插排中的电流过大，引起火灾。故D不符合题意。
故选A。
6、C
【详解】
A．开关S闭合时，R0短路，只有Rx的简单电路，电压表测量电源电压；开关S断开时，两个电阻串联，电压表测量Rx两端的电压；根据串联电路总电压等于各分电压之和，可求出R0两端的电压，根据求出通过R0的电流；根据串联电路电流处处相等，通过Rx电流等于通过定值电阻电流，即
Ix=I0
根据可求出Rx电阻，故A不符合题意；
B．由电路图可知，当S断开时，电路为R0的简单电路，电流表测R0的电流，根据欧姆定律可求电源的电压；当开关S闭合时R0、Rx并联，电流表测电路的总电流，R0的电压始终等于电源电压保持不变，由并联电路电流特点可求得通过Rx的电流，并且Rx两端电压等于电源电压，所以可以根据可求出Rx电阻，故B不符合题意；
C．开关S闭合时，Rx短路，电压表测量电源电压；开关S断开时，电压表测量电源电压；所以无法得到电路中电流，所以不能计算出Rx的值，故C符合题意；
D．由电路图可知，当开关S闭合时，电路为R0的简单电路，电流表测电路中的电流，根据欧姆定律求出电源的电压；当开关S断开时两电阻串联，电流表测串联电路的电流，根据欧姆定律求出电路的总电阻，再根据电阻的串联可以求出Rx阻值，故D不符合题意。
故选C。
7、C
【详解】
由图得，电阻R1与滑动变阻器R2串联，电流表测量电路电流，电压表V1测量电阻R1电压，电压表V2测量滑动变阻器R2电压，当变阻器的滑片向右移动的过程中，滑动变阻器R2接入电路中的电阻变大。由串联电路特点得，电路的总电阻变大，由得，电路的总电流变小，电阻R1的电压变小，滑动变阻器R2的电压变大。
①电压表V1的示数和V2的示数之和为电源电压，保持不变；
②电压表V1的示数和电流表A的示数的比值为定值电阻R1的电阻，保持不变；
③电压表V2和电流表A的示数的比值为滑动变阻器R2接入电路中的电阻，变大；
④电压表V1示数变化量和电流表A示数变化量的比值为定值电阻R1的电阻，保持不变。综上所述，保持不变的有①②④，故ABD不符合题意，C符合题意。
故选C。
8、C
【详解】
A．秋天落叶纷飞，是宏观物体的运动，不是分子的运动，故A不符合题意；
B．气体容易被压缩，说明分子间存在间隙，不属于分子热运动，故B不符合题意；
C．百合花散发着浓郁的香气，是气体分子无规则运动的结果，属于分子热运动，故C符合题意；
D．把瓶子中的水倒入杯中，属于机械运动，不是分子热运动，故D不符合题意。
故选C。
9、A
【详解】
如图所示，灯泡与滑动变阻器是串联的，电压表测滑动变阻器两端电压，当滑片P向左移时，滑动变阻器接入的电阻变小，根据欧姆定律，电压一定时，电路中总电阻变小，电路中的电流变大，灯泡变亮。由串联电路分压的规律，滑动变阻器两端分得的电压变小，所以电压表示数变小，故A正确，BCD错误。
故选A。
10、D
【详解】
要使滑片P向左滑动的过程中，灯泡亮度变亮，则流过灯泡的电流应变大，故滑片P向左滑动的过程中，滑动变阻器接入电路中的阻值应变小。
AB．由图中可知，滑动变阻器接入的是右下接线柱，此时滑片P向左滑动的过程中，滑动变阻器接入电路中的阻值变大，故AB不符合题意；
C．由图中可知，滑动变阻器接入了下面两个接线柱，此时滑片P向左滑动的过程中，滑动变阻器接入电路中的阻值不变，故C不符合题意；
D．由图中可知，滑动变阻器接入的是左下接线柱，此时滑片P向左滑动的过程中，滑动变阻器接入电路中的阻值变小，故D符合题意。
故选D。
二、填空题
1、220 并联 变小
【详解】
[1]正常情况下，我国家庭电路中的电压为220V。
[2]家庭电路中，电灯、电视机、电扇等用电器工作时互不干扰，故是并联的。
[3]由并联电路的电阻规律可知，每多用一个用电器，相当于多并联一个电阻，则家庭电路的总电阻将变小。
2、大于
【详解】
由图知道，电压表和电阻并联接入电路，读取的电压值是电阻两端的准确值，读取的电流值是通过电压表和电阻的电流之和，所以，读取的电流值比实际通过电流偏大，由知道，Rx的实际值大于测量值。
3、增大 不变
【详解】
[1][2]由图示电路图可知：R1、R2串联，在串联电路中通过两电阻的电流相等，由于串联电路的总电阻等于各部分电阻之和，故电路的总电阻不变，由可知电路中的电流不变；当R2两端电压增大时，由U=IR可知，电流不变，则R2的电阻在变大。
4、并 大
【详解】
[1]并联电路的特点是用电器独立工作，互不影响。为保证用电器都能独立工作。这些用电器要并联。
[2]每关闭一个用电器，家庭电路的总电流就会减小，家庭电路的电压为220V，根据欧姆定律，电路中的总电阻会变大。
5、小 不为零 最大
【详解】
[1]由图可知，变阻器和R0串联，电压表测量变阻器两端的电压，电流表测量电路中的电流，风力越小，OC杆偏转的角度越小，BP段越大，电阻变大，电路的总电阻越大，电源电压不变，由可知，电路中的电流越小，电流表的示数越小。
[2]当风力为零时，OC是竖直的，连入电路的电阻是AB段，连入电路的电阻最大，电路的总电阻最大，电源电压不变，由可知，电路中的电流最小，电流表的示数最小，但不为零。
[3]当电压表的示数为零时，则变阻器连入电路的电阻为零，OC杆偏转的角度最大，说明风力最大。
三、计算题
1、（1）6V；（2）20Ω；（3）3V
【详解】
（1）滑片在a端时，电路为R1的简单电路，电源的电压
U＝IaR1＝0.6A×10Ω＝6V
（2）当滑片在b端时，电阻R1和滑动变阻器串联，电压表测滑动变阻器两端的电压；此时R1两端的电压
U1＝U﹣U2＝6V﹣4V＝2V
此时电路中的电流
滑动变阻器的最大阻值
（3）当滑片在R2的中点时，变阻器R2接入电路的阻值为
因串联电路的总电阻等于各电阻之和，则此时电路的总电阻：
R＝R1+R2′＝10Ω+10Ω＝20Ω
此时电路中的电流
R2两端的电压为
U2′＝I′R2′＝0.3A×10Ω＝3V
即电压表的示数为3V。
答：（1）电源电压为6V；
（2）变阻器R的最大阻值20Ω；
（3）滑片在R2的中点时电压表的示数为3V。
2、（1）9V；（2）9Ω
【详解】
解：由电路图可知，R1与R2并联，电流表A测干路电流，电流表A1测R1支路的电流，电流表A2测R2支路的电流。
（1）由可得，R1两端的电压为
因并联电路中各支路两端的电压相等。所以电源电压为
（2）因并联电路中干路电流等于各支路电流之和，所以，通过R2的电流为
由可得，R2的阻值为
答：（1）电源电压为9V；
（2）R2的阻值为9Ω。
3、（1）6V；（2）10Ω
【详解】
解：（1）由电路图知道，R1与R2串联，电流表测电路中的电流，由知道，电阻R1两端的电压
U1=IR1=0.2A×30Ω=6V
（2）因串联电路中总电压等于各分电压之和，所以，R2两端的电压
U2=U-U1=8V-6V=2V
电阻R2的阻值
答：（1）电阻R1两端的电压为6V；
（2）电阻R2的阻值为10Ω。
4、（1）0.8A；（2）15Ω；（3）50API
【详解】
解：（1）由电路图可知，R0与R串联，电压表测R0两端的电压。当电压表示数U0＝4V时，通过电阻R0的电流
（2）串联电路中，各处的电流相等，电路电流
此时电路总电阻
（3）当电路中电流I'＝1.2时，电路中的总电阻为
根据串联电路的总电阻等于各分电阻之和可知
则
由图乙可知，此时空气污染指数为50API。
答：（1）通过R0的电流为0.8A。
（2）此时电路总电阻的阻值为15Ω。
（3）当电路中电流为1.2A时，空气污染指数为50API。
5、（1）1.2A；（2）6.7Ω
【详解】
解：（1）由电路图可知，R1与R2并联在电源电源两端，电压表测量电源电压，电流表A测量干路中的总电流，电流表A1测量流过滑动变阻器R2的电流，由题意可知，电源电压为U=12V，电阻R1的阻值为10Ω，故由欧姆定律可知，通过电阻R1的电流为
（2）由图中可知，电流表的最大量程为3A，故可知电流表A的最大示数为I=3A，由并联电路的电流规律可知，流过电流表A1的最大电流为
I2=I-I1=3A-1.2A=1.8A
由欧姆定律可知，滑动变阻器接入电路中的阻值越小，流过R2的电流越大，故可知滑动变阻器接入电路中的最小阻值为
答：（1）通过电阻R1的电流I1为1.2A；
（2）滑动变阻器接入电路的最小阻值R2min约为6.7Ω。
四、实验探究
1、断开 不偏转 左 10 求平均值减小误差 S1
【详解】
（1）[1]连接电路时，为保护电路，开关应处于断开状态。
（2）[2]由图甲可知，电阻和电压表没有连入电路中，或者说图中电压表被短路，故闭合开关后，电压表的指针不偏转。
[3]由题意可知，电阻应与电流表串联，电压表与电阻并联，且电流从电表的正接线柱流入、负接线柱流出，所以错误的是导线2，如下图所示：
（3）[4]改正错误后再进行实验，闭合开关前应将滑动变阻器的滑片P移到阻值最大处，即图甲中滑动变阻的最左端。
（4）[5]排除故障后，闭合开关S，移动滑动变阻器的滑片P，当电压表示数为2V，电流表示数如图乙所示，电流表选用小量程，分度值为0.02A，电流为0.2A，由欧姆定律I得此次测得的电阻值为
R 10Ω
（5）[6]实验中多次测量的目的是求平均值可以减小误差。
（6）①[7]只闭合开关S1，两电阻串联，电流表的示数为I1，电源电压为
U=I1(Rx+R0)
②开关S、S2都闭合后，只有电阻R0工作，电流表的示数为I2，电源电压为
UI2R0
③[8]根据电源电压相等知
UI1(RxR0)I2R0
解得未知电阻Rx的阻值为
Rx
2、 断开 D 6 40 反 20 6
【详解】
（1）[1]原电路中，电压表串联在电路中，电流表与电阻箱并联是错误的，需要将电压表和电阻箱并联，电流表串联在电路中，如图所示：
（2）[2]连接电路时，为了保护电路，开关应该断开。
[3]A．若滑动变阻器被短路，电压表测电源电压，电流表测电路的电流，两表都有示数，故A不符合题意；
B．若滑动变阻器断路，整个电路断路，两表都没有示数，故B不符合题意；
C．若电阻箱被短路，电压表被短路，电压表的示数为0，故C不符合题意；
D．若电阻箱断路，电流表没有示数，电压表串联在电路中测电源电压，电压表示数等于电源电压，故D符合题意。
故选D。
（3）[4]由图乙可知，电流表的量程是0~0.6A，分度值是0.02A，电流表的示数是0.4A，由表中数据可知，电阻箱两端电压，即电压表的示数为
UV= I2R2=0.4A×15Ω=6V
（4）[5]电压表的示数分别为
U1=I1R1=0.6A×10Ω=6V
U2=I2R2=0.4A×15Ω=6V
U3=I3R3=0.2A×25Ω=5V
U4=I4R4=0.15A×40Ω=6V
U5=I5R5=0.12A×50Ω=6V
由此可见，当电阻为25Ω时，电压表的示数没有保持6V不变，该数据错误，此时变阻器连入电路的电阻
没有移动滑动变阻器，当电阻为15Ω时，电路中的电流
此时
不是在阻值为15Ω的电阻完成后进行的。
没有移动滑动变阻器，当电阻为40Ω时，电路中的电流
此时
是在阻值为40Ω的电阻完成后进行的。
（5）[6]由表格中的数据可知，电流与电阻的乘积为一定值，故可得出结论：当电压一定时，导体中的电流与导体的电阻成反比。
（6）[7]当小越用25Ω的电阻的进行实验时，发现电压表的示数始终不能调到3V，说明滑动变阻器的最大阻值偏小，所以应该跟电路串联一个电阻R2；
①此时再用25Ω的电阻完成实验，电路中的电流为
滑动变阻器和电阻R2分得的电压
U′=9V-3V=6V
则滑动变阻器和电阻R2的总电阻
则串联定值电阻的最小阻值
R串=50Ω-R滑=50Ω-40Ω=10Ω
②用30Ω的电阻完成实验时，此时电路中的电流为
则滑动变阻器和电阻R2的总电阻
串联定值电阻的最小阻值为
R′2=60Ω-40Ω=20Ω
结合题中的定值电阻可知，只能选择20Ω的电阻串联在电路中。
[8]电流表选用量程0~0.6A，变阻器允许通过的最大电流为1A，故电路中的最大电流为0.6A，当接入最小的电阻10Ω时，电压表示数即为允许的最大电压
U大=R小I大=10Ω×0.6A=6V
由串联电路电压的规律，变阻器的电压为
U滑=9V-6V=3V
根据分压原理，变阻器连入电路的电阻是定值电阻的，则当定值电阻为30Ω时，变阻器连入的电阻为15Ω，因变阻器的最大电阻为40Ω，实验能完成。
3、 电压 20
【详解】
（1）[1]滑动变阻器滑片P向左移动时，电路中的电流变大，根据欧姆定律可知，电路中的总电阻减小，故滑动变阻器的左下端接线柱串联接入电路，如图所示：
（2）[2]由图乙可知，横轴表示电阻R，纵轴表示电流I，阴影部分的面积等于横轴的数据乘以纵轴的数据，即R×I=U，则阴影部分的面积表示的物理量是电压。
（3）[3]由图乙可知，电阻两端的电压始终保持为
UV=IR=0.5A×5Ω=0.1A×25Ω=2.5V
根据串联分压原理可知，滑动变阻器两端的电压为
U滑=U-UV=4.5V-2.5V=2V
由图乙可知，当定值电阻为25Ω时，电路中的电流为I滑=0.1A，则当接入25Ω电阻时，滑动变阻器接入电路的电阻最大为
故为顺利完成五次实验，滑动变阻器的最大阻值至少是20Ω。
