沪科版九年级物理第十七章从指南针到磁浮列车专题攻克
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、图是兴趣小组同学设计的运动音乐踏板装置，踩下或松开踏板，两音乐灯交替工作。下列描述正确的是（　　）
A．踏板与电磁铁是并联的 B．踩下踏板时绿灯亮、红灯灭
C．松开踏板时，动触点与b接触 D．增大R的阻值，可增大电磁铁对衔铁的吸引力
2、要使电磁铁的两个磁极对调，可采取的方法是（　　）
A．改变电流方向 B．增加螺线管的匝数
C．减小电流 D．将铁芯从螺线管中拔出
3、如题图所示为条形磁铁和电磁铁，虚线表示磁感线，则甲、乙、丙、丁的极性依次是（　　）
A．S、N、S、S B．N、N、S、N
C．S、S、N、N D．N、S、N、N
4、首先发现电流周围存在磁场的物理学家是（　　）
A．伏特 B．安培 C．帕斯卡 D．奥斯特
5、下列4个实验中能揭示电风扇工作原理的是
A． B．
C． D．
6、通电螺线管周围的磁感线如图所示，则下列说法正确的是（　　）
A．A端为电源的正极
B．通电螺线管左端为N极
C．小磁针左端为S极
D．改变电流的大小可以改变通电螺线管的磁场方向
7、某同学按照图甲所示连接好电路。闭合开关前，小磁针的指向如图甲所示；闭合开关，小磁针的偏转情况如图乙中箭头所示；只改变电源的正负极，再次进行实验，小磁针的偏转情况如图丙中箭头所示。下列结论中合理的是（　　）
A．由甲、乙两图可得导体的周围一定存在着磁场
B．由甲、乙两图可得电流的磁场方向与电流方向有关
C．由乙、丙两图可得电流的磁场强弱与电流大小有关
D．由乙、丙两图可得电流的磁场方向与电流方向有关
8、下列现象不属于摩擦起电的是（　　）
A．在干燥的天气脱毛衣时会听到轻微的噼叭声
B．化纤衣服穿在身上特别爱吸附灰尘
C．用干净的塑料梳子梳头发时，头发会随梳子飘起
D．将磁铁靠近铁钉时，磁铁吸起铁钉

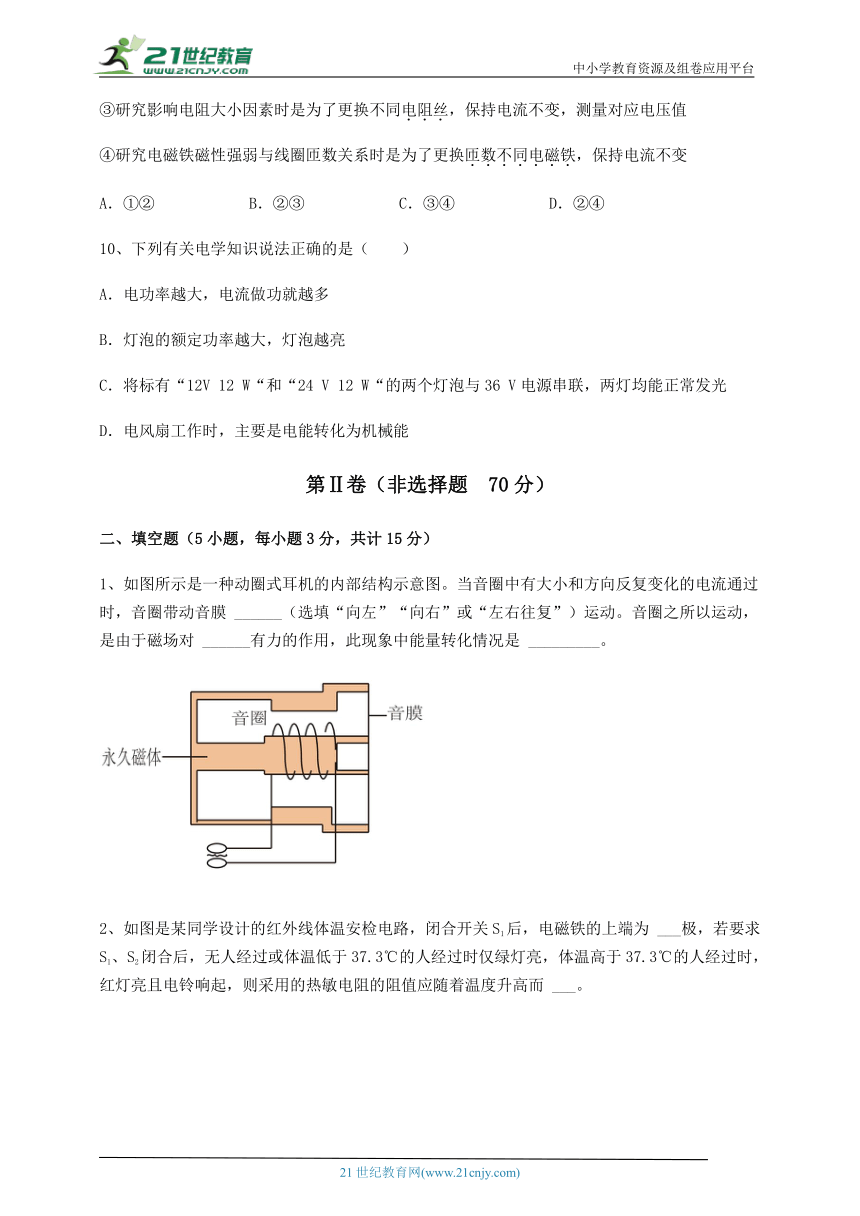

9、如图所示，是电学中常见的电路图，在A、B两点间分别接入下列选项中加点字的元件并进行以下对应实验，对滑动变阻器在此实验中的作用描述正确的是（　　）
①探究电流与电阻的关系时是为了调节电阻两端电压成倍数变化
②用“伏安法”测电阻时是为了改变定值电阻两端电压，测量对应电流
③研究影响电阻大小因素时是为了更换不同电阻丝，保持电流不变，测量对应电压值
④研究电磁铁磁性强弱与线圈匝数关系时是为了更换匝数不同电磁铁，保持电流不变
A．①② B．②③ C．③④ D．②④
10、下列有关电学知识说法正确的是（　　）
A．电功率越大，电流做功就越多
B．灯泡的额定功率越大，灯泡越亮
C．将标有“12V 12 W“和“24 V 12 W“的两个灯泡与36 V电源串联，两灯均能正常发光
D．电风扇工作时，主要是电能转化为机械能
第Ⅱ卷（非选择题 70分）
二、填空题（5小题，每小题3分，共计15分）
1、如图所示是一种动圈式耳机的内部结构示意图。当音圈中有大小和方向反复变化的电流通过时，音圈带动音膜 ______（选填“向左”“向右”或“左右往复”）运动。音圈之所以运动，是由于磁场对 ______有力的作用，此现象中能量转化情况是 _________。
2、如图是某同学设计的红外线体温安检电路，闭合开关S1后，电磁铁的上端为 ___极，若要求S1、S2闭合后，无人经过或体温低于37.3℃的人经过时仅绿灯亮，体温高于37.3℃的人经过时，红灯亮且电铃响起，则采用的热敏电阻的阻值应随着温度升高而 ___。
3、在探究“影响电磁铁磁性强弱的因素”实验中，小明设计了如图所示的电路。由实验现象可知，______（选填“甲”或“乙”）的磁性强，说明电流一定时，线圈匝数______，电磁铁磁性越强。
4、传感器是一种检测装置，能感受到被测量的信息，并能将感受到的信息按一定规律变换成电信号，实现“提醒”和“报警”功能，其中热敏传感器主要运用了热敏电阻来测量温度的变化。热敏电阻主要是由______（选填“半导体”或“超导体”）材料制成的。热敏电刚刚值随温度变化的曲线如图甲所示，图乙是由热敏电阻R1作为传感器制作的简单自动报警线路图，图中a、b为两个固定的金属片，d为铁片。为了使温度过高时发送报警信息，开关c应该接在______处（选填“a”或“b”）。
5、如图是一种“闯红灯违规证据抓拍模拟器”的工作原理图，光控开关接收到红光时会自动闭合，压敏电阻受到压力时其阻值会变小。当红灯亮后，且车辆压到压敏电阻上时，电磁铁的磁性因电路中电流的______（填“增大”或“减小”）而变______（填“强”或“弱”），吸引衔铁与触点______（填“1”或“2”）接触，电控照相机工作，拍摄违规车辆。
三、计算题（5小题，每小题8分，共计40分）
1、图甲是温度自动报警器．控制电路中，电源电压U控=5V，热敏电阻R2的阻值与温度的关系如图乙所示；工作电路中，灯泡L标有“9V 0.3A”的字样，R4为电子嗡鸣器，它的电流达到某一固定值时就会发声报警，其阻值R4=10Ω．在R2温度为20℃的情况下，小明依次进行如下操作：闭合开关S1和S2，灯泡L恰好正常发光，此时R0的电功率为P0；将R1的滑片调到最左端时，继电器的衔铁刚好被吸下，使动触点与下方静触点接触；调节R3的滑片，当R3与R4的电压之比U3：U4=4:1时，电子嗡鸣器恰好能发声，此时R0的电功率为，．已知电源电压、灯丝电阻都不变，线圈电阻忽略不计．求：
（1）灯泡L的额定功率；
（2）当衔铁刚好被吸下时，控制电路的电流；
（3）将报警温度设为50℃时，R1接入电路的阻值；
（4）工作电路的电源电压Ux．
2、梅雨季节，潮湿的空气会对家电和家具等造成不利，需要及时除湿．小乐设计如图甲所示的模拟电路，能实现警示灯随湿度变化而自动调整亮度，且当空气湿度达到一定程度时，警示灯还能不断闪烁．已知电源电压为6V，警示灯的规格是“6V3W”．（电磁铁线圈电阻忽略不计，警示灯电阻保持不变）
（1）根据设计要求，应选图乙中的____（选填“”或“”）湿敏电阻，串联在图甲电路中_____（选填“A”或“B”）位置．
（2）闭合开关，当空气湿度处于40%时，衔铁会被吸下，警示灯会闪烁，警示灯在闪烁过程中，较暗时的实际功率是多少______？（写出计算过程）
3、电梯为居民出入带来很大的便利，出于安全考虑，电梯都设置超载自动报警系统，其工作原理如图甲所示.已知控制电路的电源电压U=9V，保护电阻R1=200欧，压敏电阻R2的阻值随压力F大小变化如图乙所示，电梯底架自重和电磁铁线圈的阻值都忽略不计.
（1）若电梯在20秒内将一位重600牛的乘客匀速提升l5米，求电梯对乘客做功的功率.
（2）当电磁铁线圈电流达到20毫安时:衔铁刚好被吸住.若该电梯厢内站立总质量为1000千克的乘客时，试通过计算说明电梯是否超载(g=10N/kg).
（3）若R1换成50Ω，电梯厢内站立总重力为多少正好超载．
4、小明利用实验室的电磁继电器、热敏电阻R1、可变电阻器R2等器件设计了一个恒温箱控制电路，如图所示．其中“交流电源”是恒温箱加热器的电源（加热器在恒温箱内，图中未画出）；R1处于恒温箱内，如图是小明通过实验测得R1的阻值随温度变化的关系曲线；电磁继电器的电源电压U＝6 V，电磁继电器线圈的电阻可不计，通过实验测得当电流为40 mA时，电磁继电器的衔铁被吸合、恒温箱内的加热器停止加热，此时可变电阻R2＝0 Ω，恒温箱可保持60 ℃恒温．
（1）当恒温箱保持恒温60 ℃时，热敏电阻R1的阻值是多少？
（2）如果图中的“交流电源”的额定功率是1500 W，则它在正常工作情况下，每天加热50次，每次加热10min，则“交流电源”每天消耗电能多少千瓦时？
（3）如果要使恒温箱内的温度保持100℃，可变电阻R2的阻值应调为多少？
5、如图所示，这是物理兴趣小组设计的汽车转向指示灯电路模型，指示灯的规格均为“6V0.5A”，R0为6Ω的定值电阻，电磁铁线圈及衔铁的阻值忽略不计，电源电压为6V；根据要求回答下列问题：
（1）当汽车正常直行时，转向开关应处于什么位置；
（2）请你解释一下当汽车左转弯时，左转指示灯会较暗、较亮交替闪烁的工作原理；
（3）当左转弯时，指示灯发光较暗时它两端的电压为多少。
四、实验探究（3小题，每小题5分，共计15分）
1、在探究通电螺线管外部的磁场分布时，小阳在螺线管的两端放上小磁针，在硬纸板上均匀地撒满铁屑。通电后轻敲纸板，小磁针的指向和铁屑的排列情况，如图所示。请回答下列问题：
（1）实验中铁屑的作用是___________。
（2）只改变螺线管中的电流方向，观察到的现象是___________。
（3）由实验可得通电螺线管外部的磁场和___________外部的磁场相似。
2、在探究“通电螺线管的外部磁场”时，小明在螺线管周围摆放了一些小磁针。
(1)实验中，摆放小磁针的作用是_________。
(2)通电后小磁针静止时的分布如图甲所示，由此可以看出通电螺线管外部的磁场与_______的外部磁场相似。
(3)小明改变通电螺线管中的电流方向，发现小磁针指向转动180°，南北极发生了对调，由此可知：通电螺线管外部的磁场方向与螺线管中________方向有关。
(4)小明继续实验探究，并按图乙连接电路，他先将开关S接a，观察电流表的示数及吸引大头针的数目；再将开关S从a换到b，调节滑动变阻器的滑片P，再次观察电流表的示数及吸引大头针的数目，此滑动变阻器的目的是为了控制两次实验的_______大小不变，来探究________的关系。
3、在探究“通电螺线管的外部磁场”的实验中，小明在螺线管周围摆放了一些小磁针。
(1)通电后小磁针静止时分布如图甲所示，由此可看出通电螺线管外部的磁场与______的磁场相似。
(2)小明改变通电螺线管中的电流方向，发现小磁针指向转动180°，南北极发生了对调，由此可知：通电螺线管外部的磁场方向与螺线管中______方向有关。
(3)小明继续实验探究，并按图乙连接电路，他先将开关S接a，观察电流表的示数及吸引大头针的数目；再将开关S从a换到b，调节变阻器的滑片P，再次观察电流表的示数及吸引大头针的数目，此时调节滑动变阻器是为了______，来探究通电螺线管磁场强弱与______的关系。
(4)实验中通过电磁铁吸引大头针数目的多少来判定其磁性强弱，这种实验方法称为______。
-参考答案-
一、单选题
1、B
【详解】
A．由上图知，踏板与电磁铁是串联的，故A错误；
B．踩下踏板时，左边的控制电路接通，电磁铁有磁性，将衔铁吸下，动触点与b接触，绿灯连入工作电路中，而红灯所在电路断路，故踩下踏板时绿灯亮、红灯灭，故B正确；
C．松开踏板时，控制电路断路，电磁铁失去磁性，在弹簧弹力的作用，动触点与a接触，与b分离，故C错误；
D．增大R的阻值，由欧姆定律可知电路的电流变小，电磁铁的磁性变小，减小了电磁铁对衔铁的吸引力，故D错误。
故选B。
2、A
【详解】
电磁铁的磁极与通过电磁铁电流的方向和电磁铁中导线的绕线方向有关。要想改变电磁铁的磁极，可以不改变电流的方向只改变电磁铁导线的绕线方向；或者在电磁铁的导线绕线方向不变的情况下改变通过电磁铁的电流方向；与螺线管的匝数、电流的大小、是否有铁芯无关。
故选A。
3、A
【详解】
根据安培定则，四指的方向即为电流的方向，大拇指的方向为 N极，故乙端为N极，丙就是S极，由甲、乙之间的磁感线相吸的分布情况说明是异名磁极，故甲为S极，丙和丁是相互排斥，故丁为S极，故选A符合题意，BCD不符合题意。
故选A。
4、D
【详解】
丹麦物理学家奥斯特发现了电流的磁效应，发现电流周围存在磁场。故ABC不符合题意，D符合题意。
故选D。
5、C
【详解】
电风扇工作核心元件是电动机，电动机是利用通电导线在磁场中受力而运动的原理制成的。
A．此图是奥斯特实验，小磁针发针偏转说明通电导体周围有磁场，故A不符合题意；
B．该实验说明闭合电路中的一部分导体在磁场中做切割磁感线运动时，会产生感应电流是电磁感应原理，故B不符合题意；
C．电路中有电源，通电导体受到磁场力的作用发生运动，是电动机的原理，故C符合题意；
D．电磁铁是利用了通电螺线管周围存在磁场制成的，故D不符合题意。
故选C。
6、B
【详解】
AB．由图可知，磁感线是从螺线管的左侧出来的，则左侧为N极，右侧为S极，根据安培定则，用右手握住螺线管，大拇指指向左侧，四指环绕的方向即电流方向，看得见的这一侧螺线管中电流的方向是向上的，即电源的B端为正极，故A错误，B正确；
C．异名磁极相互吸引，所以小磁针的左端为N极，右端为S极，故C错误；
D．磁场的方向与电流的大小无关，改变电流的大小只能改变螺线管的磁场强弱，不会改变通电螺线管的磁场方向，故D错误。
故选C。
7、D
【详解】
AB．当小磁针受到地磁场的作用时，一端指南一端指北如图甲，当导线中电流向左时，小磁针的N极向纸外偏转如图乙，所以，甲、乙两图可说明通电导体周围存在磁场，故AB不符合题意；
CD．乙丙只是改变了电流方向，没有改变电流大小，小磁针的偏转方向也会发生改变，即磁场方向发生了变化，所以结论为：电流产生的磁场方向跟电流方向有关，故D符合题意，C不符合题意。
故选D。
8、D
【详解】
A．因为在干燥的天气，毛衣和身体之间，或者毛衣和其他衣物之间摩擦容易产生静电，所以会在脱毛衣时听到噼啪声，故A不符合题意；
B．化纤布料与皮肤摩擦容易产生静电，而带电物体有吸引轻小物体的性质， 所以化纤衣服穿在身上容易吸附灰尘，故B不符合题意；
C．塑料梳子与头发摩擦后会产生静电，梳子和头发一个带正电荷，一个带负电荷，因为异种电荷相互吸引，所以头发会随着梳子飘起，故C不符合题意；
D．当磁铁靠近铁钉时，铁钉进入了磁场被磁化，因为磁力的作用，铁钉和磁铁会相互吸引，与静电的产生无关，故D符合题意。
故选D。
9、D
【详解】
①探究电流与电阻的关系时滑动变阻器是为了保护电路和控制电阻两端的电压不变；
②用“伏安法”测电阻时，滑动变阻器是为了改变定值电阻两端电压，测量对应电流，进行多次实验测量求平均值，减小误差；
③研究影响电阻大小因素时滑动变阻器是是为了保护电路和更换不同电阻丝，保持电压不变，测量对应电流值，
④研究电磁铁磁性强弱与线圈匝数关系时要控制电路电流不变，为了让匝数不同电磁铁通过的电流相等，通过调节滑动变阻器保持电流不变，故ABC错误，D正确。
故选D。
10、D
【详解】
A．由 得，电功率越大，电流做功不一定多，故A错误；
B．决定灯泡亮度的是实际功率，用电器的实际功率不一定等于其额定功率，灯泡的额定功率越大，灯泡不一定越亮，故B错误；
C．由
得，灯泡甲、乙的电阻分别为
，
两灯泡与36V的电源串联时
解得
，
因此
，
因此两灯泡都不能正常发光，故C错误；
D．电风扇工作时，其内部的电动机主要是电能转化为机械能，故D正确。
故选D。
二、填空题
1、左右往复 通电导体 电能转化为机械能
【详解】
[1][2][3]当音圈中有大小和方向反复变化的电流通过时，音圈带动音膜左右往复运动，因为电流方向改变，音圈受力方向改变。音圈之所以运动，是由于磁场对通电导体有力的作用，改变了线圈的运动状态。此现象中，消耗电能，产生机械能，电能转化为机械能。
2、S 变小
【详解】
[1]由图知，电磁铁中电流是从下端流入、上端流出，用右手握住螺线管，四指指向电流方向，则大拇指所指的电磁铁的下端为N极、上端为S极。
[2]体温高于37.3℃的人经过时，则热敏电阻的温度高，此时红灯亮且电铃响起，说明电磁铁的磁性强，吸引衔铁，使得动触点与下面的静触点接触，原因是电路中的电流大、电阻小。可见，热敏电阻的阻值随着温度升高而变小。
3、乙 越多
【详解】
[1][2]根据图示的情境可知，甲、乙串联，电流相同，乙缠绕的线圈的匝数多，乙电磁铁吸引的大头针多，说明乙的磁性强；由此说明电流一定时，线圈匝数越多，电磁铁磁性越强。
4、半导体 a
【分析】
（1）超导体在一定条件下电阻可以变成0，半导体的导电能力在导体和绝缘体之间，主要有硅和锗等材料构成，根据题目条件判断；
（2）通过甲图观察温度升高时热敏电阻的阻值变化，然后再根据串联电路特点判断乙图左边电路中电流的变化，进而得到电磁铁磁性的大小变化；再根据乙中如图判断铁皮d的运动方向，它向那边运动，开关c就应接在哪边，只有这样才能接通右边电路，发送信息。
【详解】
[1]热敏电阻的阻值受温度的影响而变化，因此它肯定是半导体。
[2]观察甲图可知，当温度升高时热敏电阻阻值变小；因为热敏电阻R1与滑动变阻器串联，所以当R1的阻值变小时，总电阻变小，总电流变大，电磁铁的磁性变大；这时铁皮d会受到电磁铁的吸引向左移动与a接触，开关c只有与a接触，才能接通电路发送短信。
【点睛】
掌握串联电路的特点，了解电磁铁磁性的影响因素是解题的关键。
5、增大 强 2
【详解】
[1]只有在红灯亮的期间，光控开关才闭合，当此时车辆违规闯红灯行驶时，会压上压敏电阻，从而使压敏电阻的阻值减小，则控制电路中总电阻减小，在电源电压一定的情况下，电流增大。
[2]电磁铁的磁性与电流有关，并且电流越大磁性越强，所以电磁铁的磁性会增强。
[3]当电流增大到一定程度时，电磁铁会将衔铁向下吸引，使其与触点2接触，导致了电控照相机所在的电路接通，照相机会对违规车辆进行拍照。
三、计算题
1、（1）2.7W（2）0.2A（3）15Ω（4）12V
【详解】
（1）灯泡L的额定功率是：
P额=U额I额=9V×0.3A=2.7W；
（2）当衔铁刚好被吸下时，变阻器R1接入电路的阻值刚好为0，由图乙知道，温度为20℃时R2的阻值是R2=25Ω
控制电路的电流是：
（3）当将报警温度设为50℃时，由图乙知，R2的阻值变为=10Ω，此时控制电路的电流仍然为I=0.2A，由知道，R1接入电路的阻值是：
；
（4）当继电器的衔铁还没被吸下时，电路中的电流为I额=0.3A，则有
；
当继电器的衔铁被吸下时，设此时电路的电流为I，则有
；
由即知道，I=0.2A，此时
因为U3：U4=4:1，所以U3=8V
因为，所以，
，
即
，
代入数据得：
解得Ux=12V．
答：（1）．灯泡L的额定功率为2.7W；
（2）．当衔铁刚好被吸下时，控制电路的电流为0.2A；
（3）．将报警温度设为50℃时，R1 接入电路的阻值为15Ω；
（4）．工作电路的电源电压Ux 为12V
2、R2 B 0.35W
【详解】
(1)[1][2]由图乙可知：R1的电阻随湿度的增加而增加，R2的电阻随湿度的增加而减小；由题意可知，空气湿度较小时，电磁铁不吸合，灯泡较暗，当空气湿度达到一定程度时，湿敏电阻的阻值减小，电路的电流增大，电磁铁的磁性增强，电磁铁吸合，湿敏电阻被短路，电路为警示灯的简单电路，灯泡变亮，由于电磁铁也被短路无磁性，电磁铁不吸合，据此可知警示灯能不断亮暗闪烁，所以应选图乙中的R2湿敏电阻，且串联在图甲电路中B位置；
(2)[3]由知，警示灯的电阻为：
由图乙可知，当空气温度处于40%时，湿敏电阻的阻值为24Ω，警示灯在闪烁过程较暗时，湿敏电阻R2与警示灯串联，因串联电路中总电阻等于各分电阻之和，所以，此时电路中的电流：
灯较暗时的实际功率：
【点睛】
本题考查了学生分析图象的能力、电磁继电器的使用、欧姆定律的计算、电功率的计算等知识，是一道难题．
3、 (1)450W；(2)超载了；(3)7000N
【详解】
(1)根据题意，电梯对乘客做功的功率
(2)当站立总质量为1000千克时，其重力为10000N，根据图像可知，此时压敏电阻阻值为100Ω，则此时电路中的电流
超过20mA，因此此时超载；
(3)若R1换成50Ω，电流为20mA时，压敏电阻
根据图像可知，对应重力为7000N；
答：(1)功率为450W；(2)超载了；(3)总重力为7000N正好超载．
4、（1）150Ω；（2）12.5kw·h；（3）60Ω
【解析】
【详解】
（1）当恒温箱保持恒温60 ℃时，控制电路中电流为I=40mA=0.04A。因控制电路电源电压U=6V，所以控制电路中的总电阻为R总===150Ω。又因此时可变电阻R2＝0 Ω，根据串联电路电阻关系R总=R1+R2，可得热敏电阻R1=R总-R2=150Ω-0Ω=150Ω。
（2） “交流电源”每天加热的总时间为t=10min×50=600s×50=3×104s，则“交流电源”每天消耗电能为W=Pt=1500W×3×104s=4.5×107J=12.5kW·h。
（3）由题意可知，当恒温箱内温度达到100℃时，加热器停止加热、电磁继电器的衔铁被吸合，此时控制电路中电流为I=40mA=0.04A，即此时控制电路的总电阻仍然为R总=150Ω。由图像可知，当恒温箱内温度达到100℃时，热敏电阻R1阻值为90Ω，则可变电阻R2的阻值应调为R2=R总-R1=150Ω-90Ω=60Ω。
5、（1）1和2；（2）当转向开关与触点4和5刚接通时，电磁铁中有电流通过，左转指示灯发光较暗，接着衔铁被吸下，触点A与B接通，电磁铁和电阻R0被短路，左转指示灯发光较亮，此时由于电磁铁中没有电流通过，衔铁被弹簧拉上去，触点A与B分离，电磁铁中又有电流通过，随后电磁铁又将衔铁吸下，如此循环，左转指示灯会较暗、较亮交替闪烁；（3）4V
【详解】
解：（1）汽车正常直行时，左转指示灯和右转指示灯均不亮，电路处于断开状态，所以转向开关应处于1和2的位置。
（2）当转向开关与触点4和5刚接通时，电磁铁中有电流通过，左转指示灯发光较暗，接着衔铁被吸下，触点A与B接通，电磁铁和电阻R0被短路，左转指示灯发光较亮，此时由于电磁铁中没有电流通过，衔铁被弹簧拉上去，触点A与B分离，电磁铁中又有电流通过，随后电磁铁又将衔铁吸下，如此循环，左转指示灯会较暗、较亮交替闪烁。
（3）指示灯的规格均为“6V0.5A”，由可得，指示灯的电阻为
当左转弯时，指示灯发光较暗时，左转指示灯和R0串联，电路中的总电阻为
因为电磁铁线圈阻值不计，电路中电流为
指示灯发光较暗时它两端的电压为
答：（1）开关应处于1和2的位置；
（2）当转向开关与触点4和5刚接通时，电磁铁中有电流通过，左转指示灯发光较暗，接着衔铁被吸下，触点A与B接通，电磁铁和电阻R0被短路，左转指示灯发光较亮，此时由于电磁铁中没有电流通过，衔铁被弹簧拉上去，触点A与B分离，电磁铁中又有电流通过，随后电磁铁又将衔铁吸下，如此循环，左转指示灯会较暗、较亮交替闪烁；
（3）当左转弯时，指示灯发光较暗时它两端的电压为4V。
四、实验探究
1、反映磁场分布 小磁针旋转，静止时N极指向与原来相反 条形磁体
【详解】
（1）[1]磁场分布状态不方便直接观察，实验中铁屑的作用是更直观地反映出磁场分布。
（2）[2]只改变螺线管中的电流方向时，磁场方向发生变化，根据同名磁极相互排斥，观察到的现象是小磁针旋转，静止时N极指向与原来相反。
（3）[3]通电螺线管外部的磁场和条形磁体外部的磁场一样，通电螺线管的两端相当于条形磁体的两个极；通电螺线管两端的极性跟螺线管中电流的方向有关，极性跟电流方向的关系可以用安培定则来判定。
2、显示磁场的方向 条形磁铁 电流 电流 磁性大小与线圈匝数
【详解】
(1)[1]将小磁针放在通电螺线管外部，小磁针静止时N极的指向就是该点处磁场的方向。
(2)[2]通电螺线管外部的磁场和条形磁体外部的磁场一样。通电螺线管的两端相当于条形磁体的两个极；因此由以上实验探究的结果是：通电螺线管外部磁场与条形磁体相似。
(3)[3]改变螺线管中的电流方向，发现小磁针指向转动180°，南北所指方向发生了改变，可知通电螺线管外部磁场方向与螺线管中的电流方向有关。
(4)[4][5]实验中，他将开关S从a换到b上时，连入电路的线圈匝数发生了变化，为了保证电流不变，应调节变阻器的滑片P，控制两次实验的电流大小不变，再次观察电流表示数及吸引的回形针数目，这样才能探究出通电螺线管磁场强弱与线圈匝数的关系。
3、条形磁体 电流 控制两次实验的电流大小不变 线圈匝数 转换法
【详解】
(1)[1]通电后小磁针静止时的分布如图甲所示，则可知通电螺线管外部的磁场分布与条形磁体相似。
(2)[2]如果改变螺线管中的电流方向，发现小磁针指向转动180°，其南北极所指方向发生了改变，由此可知：通电螺线管外部磁场方向与螺线管中的电流方向有关。
(3)[3][4]实验中，他将开关S从a换到b时，连入电路的线圈匝数发生了变化，为了控制两次实验的电流大小不变，应调节变阻器的滑片P，再次观察电流表示数及吸引的大头针数目，这样才能探究出通电螺线管磁性强弱与线圈匝数的关系。
(4)[5]实验中通过电磁铁吸引大头针数目的多少来判定其磁性强弱，运用的是转换法。
