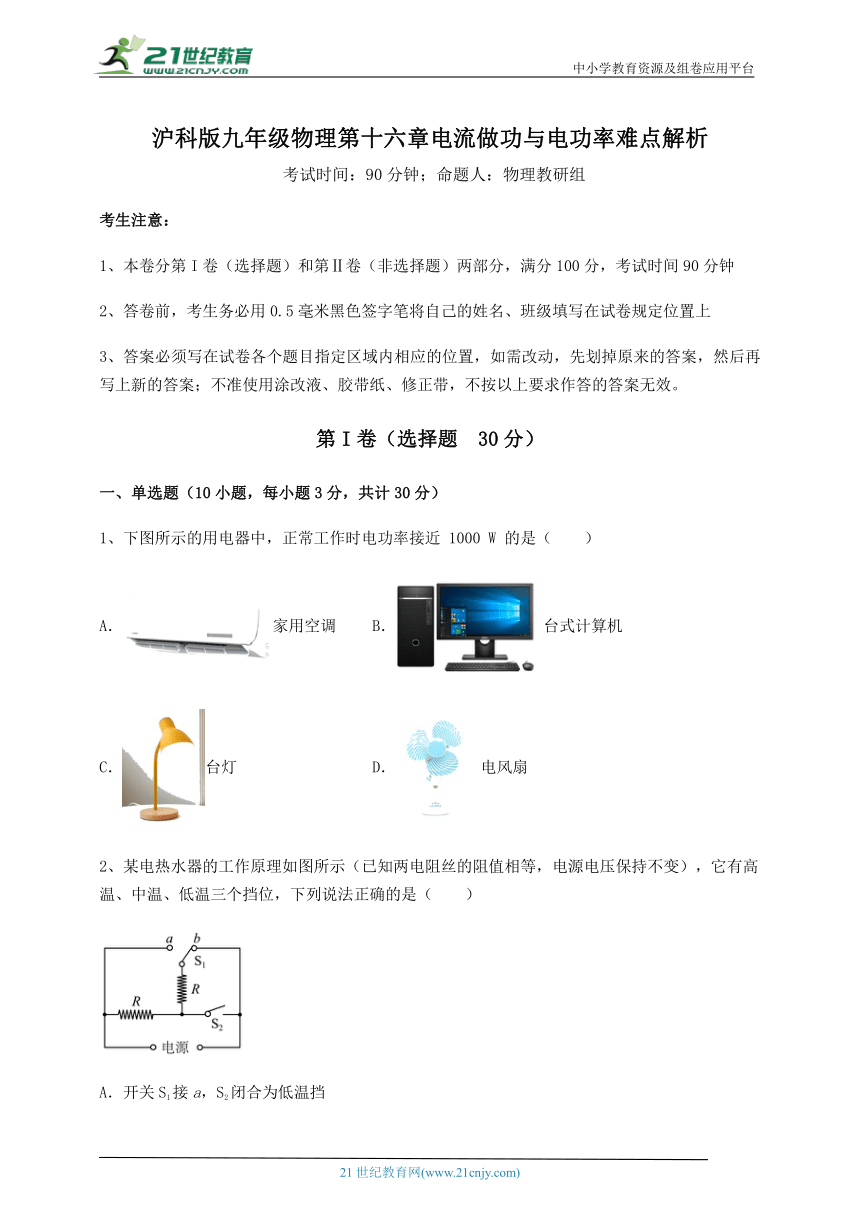

沪科版九年级物理第十六章电流做功与电功率难点解析
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、下图所示的用电器中，正常工作时电功率接近 1000 W 的是（　　）
A．家用空调 B．台式计算机
C．台灯 D．电风扇
2、某电热水器的工作原理如图所示（已知两电阻丝的阻值相等，电源电压保持不变），它有高温、中温、低温三个挡位，下列说法正确的是（　　）
A．开关S1接a，S2闭合为低温挡
B．开关S1接b，S2断开为中温挡
C．高温挡与中温挡发热功率之比为2∶1
D．高温挡与低温挡发热功率之比为3∶1
3、如图所示，对于电能表面板上的一些参数的理解，下列说法正确的是（　　）
A．此表是测量电功率的仪器
B．此时电能表的读数为586.6J
C．10(20)A中的20A是指这个电能表中通过的电流是20A
D．720r/(kW·h)指电路每消耗1千瓦时电能，转盘转过720转
4、如图甲所示，电源电压保持不变，灯泡的额定电压为12V，闭合开关S后，当滑片P从最右端滑到最左端的过程中，灯泡的I﹣U关系图象如图乙所示。下列判断正确的是（　　）
A．在滑片移动过程中，电压表示数与电流表示数的比值不变
B．滑片向左移动时，电压表的示数变小
C．小灯泡的最小功率为1.5W
D．滑动变阻器的最大阻值为9Ω
5、关于如图所示的电能表，下列说法正确的是（　　）
A．从表中可以看出，它所测量的电路消耗了200kW·h的电能
B．只将一盏标有“220V 100W”的电灯接在电路中，正常工作1h，转盘转72圈
C．电能表是测量消耗电功率的仪表
D．该电能表同时消耗的总功率不能超过2200W
6、人们把处于超导状态的导体称为超导体，超导体电阻为零，它适合做（　　）
A．电炉丝 B．电熨斗 C．输电导线 D．变阻器
7、物理学在生活中的应用无处不在，我们要成为“物理知识”的好朋友，下列估测正确的是（　　）
A．LED节能台灯的功率约为500W B．家用电冰箱的正常工作电流约1A
C．对人体来说，安全电压是220V D．通常情况下人体电阻大约10Ω
8、关于家里的用电器，下列数据最符合实际的是（　　）
A．白炽灯的正常工作电流约是1A
B．遥控器的干电池电压约为220V
C．空调制冷时的功率约为10W
D．1度电可以让电风扇工作约为25h
9、下列家用电器中，主要利用电流热效应工作的是（　　）
A．洗衣机 B．电风扇 C．电饭锅 D．电视机
10、如图所示是探究“电流通过导体时产生热量的多少与哪些因素有关”的实验装置（电源电压均为18V）。下列说法不正确的是（　　）
A．甲图是为了研究产生的热量与电流大小的关系
B．乙装置中5Ω和10Ω两根电阻丝消耗的功率之比为1∶2
C．乙装置中阻值为10Ω的电阻3min内产生2562J的热量
D．该实验通过U形管两侧液面高度差来比较产生热量的多少
第Ⅱ卷（非选择题 70分）
二、填空题（5小题，每小题3分，共计15分）
1、 “2V 2W” LED灯正常发光时的电流为______A，与普通的小灯泡相比，在达到相同亮度的条件下，假设LED灯可以节约的电能，则该LED灯与______W的小灯泡亮度相当。将该LED灯接在电压为6V的电源两端，需串联一只______Ω的电阻。
2、如图所示电路中，定值电阻R的阻值为20Ω，电动机线圈电阻为2Ω；闭合开关S，电流表A1的示数为0.8A，电流表A2的示数0.3A，则10min内电流通过电动机产生的热量为_______J。
3、将标有“3V 3W”和“6V 6W”的甲、乙两只小灯泡串联接在3V的电源两端，则________（选填“甲”或“乙”）灯较亮；若将两灯并联接在该电源两端，此时乙灯的实际功率为________W。（不计温度对灯丝电阻的影响）

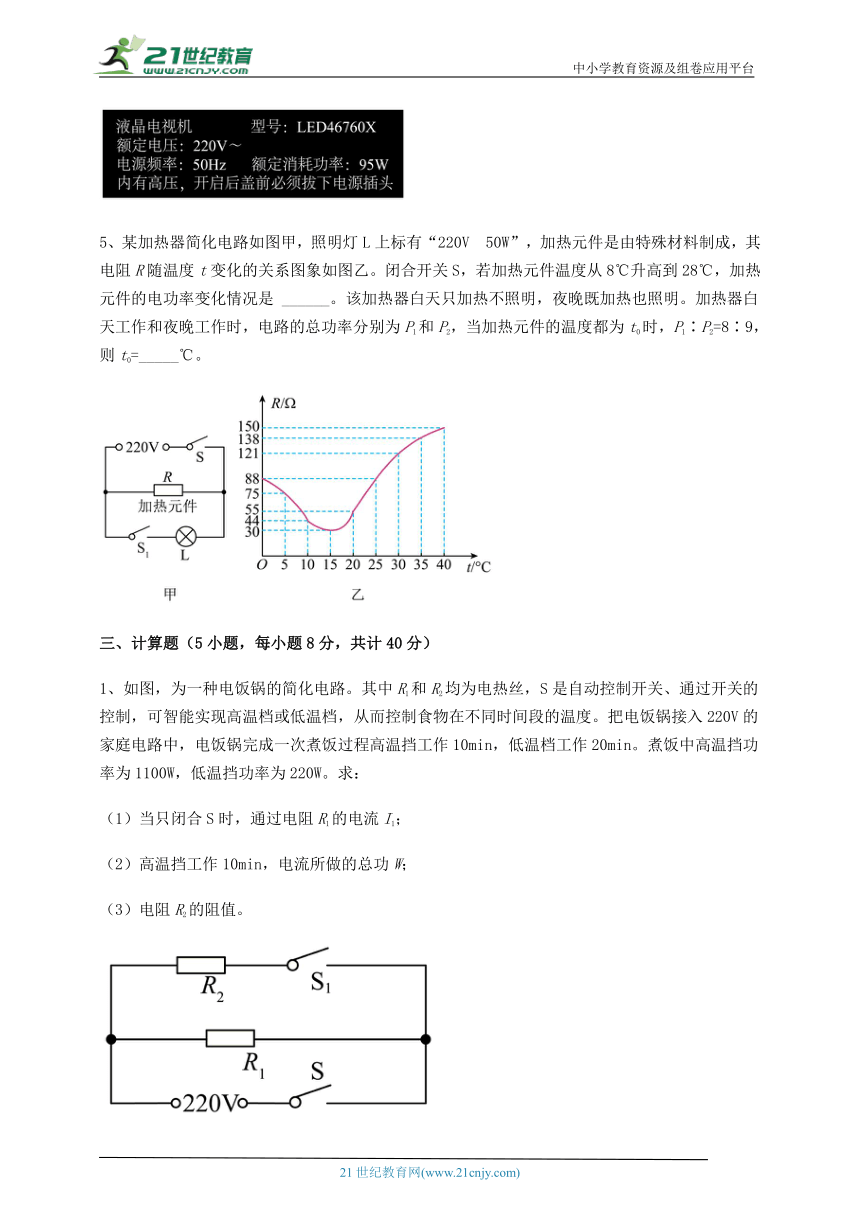

4、如图为某品牌电视机铭牌。根据铭牌信息可知，该电视机正常使用时每秒钟电能转化为其他形式的能为______J，每天工作4h，则一周用电______kW·h。
5、某加热器简化电路如图甲，照明灯L上标有“220V 50W”，加热元件是由特殊材料制成，其电阻R随温度t变化的关系图象如图乙。闭合开关S，若加热元件温度从8℃升高到28℃，加热元件的电功率变化情况是 ______。该加热器白天只加热不照明，夜晚既加热也照明。加热器白天工作和夜晚工作时，电路的总功率分别为P1和P2，当加热元件的温度都为t0时，P1∶P2=8∶9，则t0=_____℃。
三、计算题（5小题，每小题8分，共计40分）
1、如图，为一种电饭锅的简化电路。其中R1和R2均为电热丝，S是自动控制开关、通过开关的控制，可智能实现高温档或低温档，从而控制食物在不同时间段的温度。把电饭锅接入220V的家庭电路中，电饭锅完成一次煮饭过程高温挡工作10min，低温档工作20min。煮饭中高温挡功率为1100W，低温挡功率为220W。求：
（1）当只闭合S时，通过电阻R1的电流I1；
（2）高温挡工作10min，电流所做的总功W；
（3）电阻R2的阻值。
2、一个标有“220V 44W”字样的电灯接在照明电路中。求：
（1）电灯正常工作时通过的电流是多大？电灯的灯丝电阻是多大？
（2）正常工作5h消耗的电能是多少？
3、如图甲所示，灯泡的额定电压为6V，灯泡的I—U关系如图乙所示；电压表的量程为0~15V，电流表的量程为0~0.6A，变阻器R2的最大阻值为100Ω。只闭合开关S2，滑片滑到某处时，电压表的示数为10V，电流表的示数为0.4A，定值电阻R1消耗的功率为2.8W。求：
（1）灯泡的额定功率；
（2）R1的阻值及电源电压；
4、某节能电炖锅如图所示，有关技术参数如下表（不考虑加热时温度对电炖锅电阻丝阻值的影响）。
（1）求电炖锅高温挡正常工作时的电流；
（2）求电炖锅中温挡加热电阻丝的阻值；
（3）用电高峰期，关掉家里的其它用电器，只让此电炖锅在中温挡工作， 100s消耗的电能为4×104J，求此时电炖锅的实际电压。
额定电压 电炖锅挡位 额定功率/W
220V 低温 220
中温 484
高温 660
5、电动巴士利用电动机提供动力，是一种清洁环保的交通工具，如图所示的电动公交的电功率为6×104W。电能转化为机械能的效率为75%，一辆电动公交以36km/h的速度在平直道路上匀速行驶了100s，试求：
（1）电动公交在平直公路上匀速行驶的路程是多少？
（2）这段路程中电动机消耗的电能是多少？
（3）电动公交在平直公路上匀速行驶时受到的阻力是多少？
四、实验探究（3小题，每小题5分，共计15分）
1、在“测小灯泡电功率实验”中，小灯泡L1额定电压为2.5V。
（1）图甲是小明测定小灯泡L1额定功率的实物电路图，请你用笔画线代替导线帮他补充完整，要求：滑动变阻器的滑片P向左移时，灯泡发光变暗______；
（2）闭合开关，移动滑片至某位置时，电压表示数为1.5V。若使小灯泡L1正常发光，应将移动滑片向______（选填“A”或“B”）端移动。当电压表示数为2.5V时，电流表示数如图乙所示，则小灯泡L1的额定功率为______W；
（3）仅用该实验装置中的器材，还能够完成的探究活动是______；
（4）为测量额定电流为0.2A的小灯泡L2的额定功率，小明又设计了如图丙所示的电路，电源电压3V不变，实验步骤如下：
①闭合开关______（选填“S1”或“S1、S2”），移动滑动变阻器的滑片，使______；
②再______（选填“闭合”或“断开”）开关S2，保持滑动变阻器滑片的位置不变，读出电流表的示数为0.3A；
③小灯泡L2额定功率P额=______W。
2、物理兴趣小组在做“测量小灯泡的电阻”实验时，准备了以下器材：小灯泡（额定电压为2.5V）、电流表（0～0.6A，0～3A）、电压表（0～3V，0～15V）、开关、两节干电池、滑动变阻器、导线若干。如图甲为该小组连接的实物图。
（1）请指出实物图连接的两处错误：
①______；②______；
（2）正确连接电路后，闭合开关，当滑动变阻器的滑片置于某位置时，电流表和电压表的示数如图乙、丙所示，则小灯泡电阻为______Ω；（计算结果保留一位小数）
（3）改变滑动变阻器滑片的位置，记录下不同时刻的电压值和电流值，并计算出小灯泡在不同电压下的电阻值，数据处理表格如下所示，其中有一处是不恰当的，这一处是______；
实验次数 电压/V 电流/A 电阻/Ω 平均电阻/Ω
1 1.0 0.17 5.9 7.7
2 1.4 0.17 7.8
3 1.8 0.22 8.2
4 2.0 0.23 8.7
（4）该小组又利用这个电路测量小灯泡的额定功率，应调节滑动变阻器，若此时电流表示数为0.25A，则小灯泡的额定功率为______W。
3、某物理实验小组在“测量小灯泡电功率”的实验中，选用器材连接了如图甲所示的电路，其中电源电压恒为3V，小灯泡的额定电压为2.5V（灯丝电阻约为10Ω），电流表有“0~0.6A”、“0~3A”两个量程，电压表有“0~3V”、“0~15V”两个量程。
（1）请用笔画线代替导线，完成图甲实物电路的连接，注意导线不能交叉______；
（2）实验小组闭合开关后，移动滑动变阻器的滑片，发现小灯泡不亮，电流表和电压表均无示数，若电路中仅有一处故障，则故障原因不可能是______；
A．电流表断路
B．小灯泡断路
C．滑动变阻器断路
（3）小组同学连接好电路，闭合开关，发现电流表指针向左偏转至图丙所示位置，原因是电流表______；断开开关，纠正错误后，再闭合开关，发现指针偏转至图丁所示位置，接下来的操作是：断开开关，______继续进行实验；
（4）排除故障后，闭合开关，移动滑动变阻器的滑片，观察两电表示数，记录数据。实验小组根据实验数据绘制的U-I图像如图乙所示，根据图像可计算出小灯泡的额定功率是______W；
（5）实验小组发现小灯泡的U-I图像不是一条直线，原因是小灯泡的电阻随______变化而变化。
-参考答案-
一、单选题
1、A
【详解】
A．家用空调的功率较大，约为1000W，故A符合题意；
B．台式计算机的功率约为200W，故B不符合题意；
C．台灯的功率约为30W，故C不符合题意；
D．电风扇的功率约为50W，故D不符合题意。
故选A。
2、C
【详解】
A．当开关S1接a，S2闭合时，两电阻并联，电路的总电阻最小，由可知电路的功率最大，为高温挡，故A错误；
B．当开关S1接b，S2断开时，两电阻串联，电路的总电阻最大，由可知电路的功率最小，为低温挡，故B错误；
C．设每根电阻丝的阻值为R，当开关S1接b，S2闭合时，只有一个电阻接入电路，电路的总电阻较小，由可知电路的功率较大，为中温挡，此时总电阻为R，高温挡时，电路的总电阻，高温挡与中温挡发热功率之比为
故C正确；
D．低温挡时电路的总电阻R低=2R，高温挡与低温挡发热功率之比为
故D错误。
故选C。
3、D
【详解】
A．此表的单位是kW·h，此表是测量消耗电能（电功）的仪器，故A错误；
B．此表的单位是kW·h，读数为586.6kW·h，故B错误；
C．电能表上20A表示平时工作允许通过的最大电流为20A，故C错误；
D．“720r/(kW·h)” 表示每消耗1kW·h的电能，电能表的转盘转过720转，故D正确。
故选D。
4、D
【详解】
A．如图甲，灯泡和滑动变阻器串联，电压表测量灯泡两端的电压，电流表测量灯泡的电流，根据欧姆定律可知电压表和电流表示数之比等于灯泡的电阻，由图象乙知，灯泡的电阻随电压的增大而增大；当滑片P从最右端滑到最左端的过程中，滑动变阻器接入的电阻减小，其分得的电压减小，则灯泡分得的电压增大，所以灯泡的电阻增大，则电压表和电流表示数的比值增大，故A错误。
B．电压表测量灯泡两端的电压，当滑片向左移动时，滑动变阻器接入的电阻减小，分得的电压减小，灯泡分得的电压增大，即电压表示数增大，故B错误。
C．由图象可知灯泡的最小电压是3V，最小电流是1.0A，则灯泡的最小功率为
故C错误。
D．当滑动变阻器在最左端时，滑动变阻器接入电路的阻值为0，电压表的示数即为电源电压，即，当灯泡的最小电压为3V，最小电流为1.0A时，滑动变阻器的电阻最大，此时滑动变阻器的电压为
则滑动变阻器的最大阻值
故D正确。
故选D。
5、B
【详解】
AC．电能表是测量消耗电能的仪表，表中最后一位是小数位，单位是kW·h，所以它所测量的电路消耗了20kW·h的电能，故AC错误；
B．电表转动720圈表明消耗了1kW·h的电能，只将一盏标有“220V 100W”的电灯接在电路中，正常工作1h，则其消耗的电能为
W1=100W×1h=0.1kW·h
则电表转动的圈数为
故B正确；
D．该电能表的额定工作电压为220V，额定最大工作电流为20A，故电路中总功率最大为
P=220V×20A=4400W
故D错误。
故选B。
6、C
【详解】
A．电炉丝是利用电能转化为内能工作的，需要电阻比较大，产生的热量多，故A不符合题意；
B．电熨斗是利用电能转化为内能工作的，需要电阻比较大，产生的热量多，故B不符合题意；
C．输电导线为了减小电能的损耗，电阻越小越好，故超导体适合做导线，故C符合题意；
D．变阻器需要电阻稍微大一定的材料，故D不符合题意。
故选C。
7、B
【详解】
A．LED节能台灯的功率约为5W左右，故A错误；
B．家用电冰箱的正常工作电流为1A左右，故B正确；
C．对于人体来说，安全电压不高于36V，故C错误；
D．通常情况下人体电阻大约2kΩ左右，故D错误。
故选B。
8、D
【详解】
A．白炽灯的额定功率为40W，正常工作电流约
故A不符合题意；
B．遥控器的干电池电压约为1.5V，故B不符合题意；
C．空调制冷时的功率约为1000W，故C不符合题意；
D．电扇的额定功率约为40W，正常工作25h耗电约为
故 D符合题意。
故选D。
9、C
【详解】
A．洗衣机工作时将电能主要转化为机械能，没有利用电流的热效应工作，故A不符合题意；
B．电风扇工作时将电能主要转化为机械能，没有利用电流的热效应工作，故B不符合题意；
C．电饭锅主要是利用电流的热效应将饭煮熟的，故C符合题意；
D．电视机工作时，电能主要转化为声能和光能，不是利用电流的热效应工作的，故D不符合题意。
故选C。
10、C
【详解】
A．甲图中，5Ω的电阻与5Ω的电阻并联后再与一个5Ω的电阻串联，由串并联电路电流特点可知，通过左侧装置中的电阻的电流是通过右侧装置中的电阻的电流的2倍。故可以研究产生的热量与电流大小的关系。故A正确，不符合题意；
B．由电功率公式P=UI和欧姆定律可得，P=I2R。由图乙可知，电流相同，电阻之比即为功率之比。所以5Ω和10Ω两根电阻丝消耗的功率之比为1∶2，故B正确，不符合题意；
C．乙装置中5Ω的电阻与10Ω的电阻串联，串联电路电流处处都相等，故通过电阻的电流为
由焦耳定律可知，乙装置中10Ω电阻产生的热量是
故C错误，符合题意；
D．因为左右两侧产生的热量不同，容器内的气体受热膨胀不一样，从而在U型管中形成液面的高度差，因此该实验通过U形管两侧液面高度差来比较产生热量的多少。故D正确，不符合题意。
故选C。
二、填空题
1、1 20 4
【详解】
[1]根据题意，由电功率的公式可得LED灯正常发光时的电流为
[2]与普通的小灯泡相比，在达到相同亮度的条件下，假设LED灯可以节约的电能，则普通的小灯泡的功率为
[3]根据题意，串联的电阻两端电压为
由欧姆定律可得串联的电阻阻值为
2、300
【详解】
由图可知，当开关S闭合时，定值电阻R与电动机并联，电流表A1测干路电流，电流表A2测定值电阻R的电流，则电动机的电流为
10min内电流通过电动机产生的热量为
3、乙 1.5
【详解】
[1]由可得，甲灯泡的电阻为
乙灯泡的电阻为
将两灯泡串联在电路中时，流过两灯泡的电流相等，故由P=I2R可知，乙灯泡的实际功率较大，即乙灯泡较亮。
[2]若将两灯并联接在该电源两端，则此时乙灯两端电压为U=3V，则由可知，此时乙灯的实际功率为
4、95 2.66
【详解】
[1]由图知道，电视机正常使用时的消耗功率是95W，说明每秒钟电能转化为其他形式的能为95J。
[2]若每天工作4h，则一周用电
5、先变大后变小 30
【详解】
[1]闭合开关S，只有加热元件的简单电路，加热元件温度从8℃升高到28℃，电阻先变小后变大，因为电源电压不变，由可知加热元件的电功率先变大后变小。
[2]根据题意照明灯额定功率为50W，且加热器白天只加热不照明，夜晚加热并照明，故有
P2=P1+100W
由题意白天和夜晚加热器的电路总功率之比为8∶9得
P1=400W
加热元件的电阻
由图乙查得t0=30℃。
三、计算题
1、（1）1A；（2）6.6×105J；（3）55Ω
【详解】
解：（1）当只闭合S时，只有电阻R1的简单电路，总电阻较大，由可知总功率较小，电饭锅处于保温挡，通过电阻R1的电流
（2）高温挡工作10min，电流所做的总功
（3）两个开关都闭合，两个电阻并联，总电阻较小，由可知总功率较大，电饭锅处于高温挡，电阻R2消耗的电功率
P2=P高-P低=1100W-220V=880W
电阻R2的阻值
答：（1）当只闭合S时，通过电阻R1的电流是1A；
（2）高温挡工作10min，电流所做的总功是6.6×105J；
（3）电阻R2的阻值是55Ω。
2、（1）0.2A，1100Ω；（2）
【详解】
解：（1）由“220V 44W”字样知道，正常工作时的电压为U=220V，此时的功率为P=44W；由P=UI知，电灯正常工作时通过的电流
电灯的灯丝电阻
（2）由可知，灯泡正常工作5小时消耗的电能
答：（1）电灯正常工作时通过的电流是0.2A，电灯的灯丝电阻是1100Ω；
（2）正常工作5h消耗的电能是。
3、（1）3W；（2）17.5Ω，17V
【详解】
解：（1）灯泡的额定电压为6V，根据图乙所知，额定电流为0.5A，故灯泡的额定功率
（2）只闭合开关S2，R1与R2串联，滑片滑到某处时，电压表的示数为10V，电流表的示数为0.4A，定值电阻R1消耗的功率为2.8W，R1的阻值
R1的电压为
电源电压为
答：（1）灯泡的额定功率为3W；
（2）R1的阻值为17.5Ω，电源电压为17V。
4、（1）3A；（2）100Ω；（3）200V
【详解】
解：（1）由可得，在高温档工作时
（2）由得
（3）电炖锅在中温档工作时，实际功率
由可得，电路的实际电压
答：（1）电炖锅高温挡正常工作时的电流为3A。
（2）求电炖锅中温挡加热电阻丝的阻值为100Ω。
（3）电炖锅的实际电压为200V。
5、（1）1000m；（2）6×106J；（3）4500N
【详解】
（1）电动公交的速度
v=36km/h=10m/s
电动公交在平直公路上匀速行驶的路程
s=vt=10m/s×100s=1000m
（2）这段路程中电动机消耗的电能
W电=Pt=6×104W×100s=6×106J
（3）公交车获得的机械能
W机=ηW电=75%×6×106J=4.5×106J
根据公式W=Fs可得电动公交车受到的牵引力为
电动公交在平直公路上匀速行驶时受到的阻力与牵引力是一对平衡力，大小相等，所以阻力
f=F=4500N
答：（1）电动公交在平直公路上匀速行驶的路程是1000m。
（2）这段路程中电动机消耗的电能是6×106J。
（3）电动公交在平直公路上匀速行驶时受到的阻力是4500N。
四、实验探究
1、 B 0.65 测量小灯泡的电阻或探究串联电路电流的特点或探究串联电路电压的特点 S1 电流表示数为0.2A 闭合 0.2
【详解】
（1）[1]滑动变阻器的滑片P向左移时，小灯泡发光变暗，即电流变小，电路中的总电阻变大，故滑动变阻器B接线柱连入电路中与灯串联，由图乙知，电流表选用小量程与灯串联，如下图：
（2）[2]小灯泡的额定电压为2.5V，由题意可知电压表示数为1.5V，小于小灯泡的额定电压2.5V，应增大灯的电压，根据串联电路电压的规律，应减小变阻器的电压，由分压原理，应减小变阻器连入电路中的电阻大小，故滑片向B端移动，直到电压表示数为额定电压2.5V。
[3]当电压表示数为2.5V时，电流表示数如图乙所示，电流表选用小量程，分度值为0.02A，电流表示数大小为0.26A，则小灯泡 L1的额定功率为
P=UI=2.5V0.26A=0.65W
（3）[4]如果该实验的实验器材不变，由R可知，根据电流表、电压表示数，可测量小灯泡的电阻；将电流表分别串联在电路不同处，可探究串联电路电流的特点；将电压表分别并联在各用电器的两端，可探究串联电路电压的特点。
（4）[5][6] )为了测量小灯泡的额定电功率，因为小灯泡L2的额定电流为0.2A，所以应闭合开关S1，移动滑动变阻器的滑片，使电流表的示数为0.2A。
②[7]保持滑动变阻器滑片的位置不变，使电流表读出的示数0.3A，电路中电流变大，则连入电路的电阻应变小，故应闭合开关S2短路小灯泡以减小电阻。
③[8]图丙中，只闭合开关S1，移动滑片P，使电流表的示数为额定电流0.2A，此时灯泡正常发光；再闭合开关S2灯短路，电路为变阻器的简单电路，不移动滑片P位置，记下电流表示数为0.3A，由欧姆定律，则此时滑动变阻器的阻值
R滑
在第一次操作中，根据欧姆定律，则灯泡正常发光时，滑动变阻器两端的电压
U滑=0.2AR滑
根据串联电路电压的规律，灯泡的额定电压
U额=U-U滑=U电源-2V=3V-2V=1V
则灯泡的额定功率:
P额=U额I额=1V0.2A=0.2W
2、电流表的正负接线柱接反了 滑动变阻器同时接了上面两个接线柱 9.6 计算小灯泡的平均电阻 0.625
【详解】
（1）[1][2]由图甲可知，电流从电流表的负接线柱流入，从正接线柱流出，电流表的正负接线柱接反了；滑动变阻器的两个接线柱同时接在金属杆上，没有按“一上一下”的方式串联在电路中，滑动变阻器同时接了上面两个接线柱。
（2）[3]由图乙可知，电流表选择的量程为0～0.6A，分度值为0.02A，电流表示数为0.24A，由图丙可知，电压表选择的量程为0～3V，分度值为0.1V，电压表示数为2.3V，由欧姆定律得，小灯泡的电阻
（3）[4]由表格数据可知，小灯泡在不同电压下的电功率不同，亮度不同，温度不同，灯泡的电阻值也不同，求平均电阻没有意义，故不恰当之处是：计算小灯泡电阻的平均值。
（4）[5]由题知，额定电压为2.5V，其正常发光的电流为0.25A，所以灯泡的额定功率
P＝UI＝2.5V×0.25A＝0.625W
3、 B 正负接线柱接反了 换用0~0.6A量程 0.625 温度
【详解】
（1）[1]电压表测小灯泡两端的电压，电流表测小灯泡的电流。图中只有电流表还未连接完成，因为小灯泡的额定电压为2.5V，电阻约为，所以其额定电流约为0.25A，故电流表选择“0~0.6A”量程，如图所示：
（2）[2]闭合开关后，移动滑动变阻器的滑片，发现灯泡不亮，电流表和电压表均无示数，说明电路中出现了断路，而电压表测的是小灯泡的电压，当小灯泡断路时，电压表的正负接线柱与电源两极相连，电压表测的是电源电压，电压表会有读数，所以不可能是小灯泡断路，故选B。
（3）[3]如图丙，在闭合开关后发现电流表指针向左偏转，这是电流表的正负接线柱接反了。
[4]如图丁，闭合开关后发现电流表的指针摆动幅度很小，这是电流表的量程选大了，应换用0~0.6A量程后继续进行实验。
（4）[5]小灯泡的额定电压为2.5V，根据图乙可知，小灯泡正常工作时的电流为0.25A，所以其额定功率
（5）[6]由于灯丝的电阻随温度的升高而增大，所以小灯泡的U-I图像不是一条直线。
