第十六章　电压　电阻
人教版
第3节　电阻

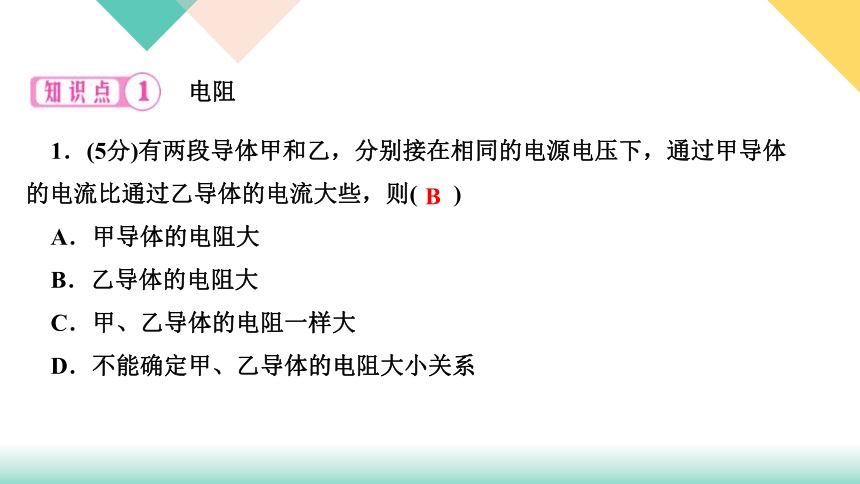

1．(5分)有两段导体甲和乙，分别接在相同的电源电压下，通过甲导体的电流比通过乙导体的电流大些，则( )
A．甲导体的电阻大
B．乙导体的电阻大
C．甲、乙导体的电阻一样大
D．不能确定甲、乙导体的电阻大小关系
电阻
B
2．(10分)完成下列单位换算。
(1)2.1 MΩ＝_________kΩ＝________Ω。
(2)2.2×105 Ω＝_____ kΩ＝_____MΩ。
2.1×103
2.1×106
220
0.22
3．(15分)在探究“影响电阻大小因素”的实验中，换用不同导体做实验时，保持导体两端电压不变，得出如下几组实验数据：
影响电阻大小的因素
(1)在保持相同电压作用下，如果电流越小，则表明该导体的电阻越__，这种研究物理问题的方法叫_______。
(2)比较1、2两次实验结果可得结论： ____________________________ __________________________________ (3)比较1、3两次实验结果可得结论：在导体的材料、横截面积相同的情况下，导体的电阻和长度有关，导体越长，电阻越大。
(4)比较1、4两次实验结果可得结论：______________________________ ____________________________________________________
大
转换法
在导体的长度、横截面积相同
的情况下，导体的电阻和材料有关。
在导体的材料、长度相同的情况下，
导体的电阻和横截面积有关，导体越粗，电阻越小。
4．(5分)条形码扫描器在生活中有着广泛的应用，如图所示，它的主要工作原理是借助扫描器中的光敏二极管将光信号转换成电信号，制作光敏二极管的主要材料是( )
半导体和超导体
A.半导体
B．超导体
C．导体
D．绝缘体
A
5．(5分)(福建中考)关于导体的电阻，下列说法正确的是( )
A．铜线的电阻一定比铝线的小
B．通过导体的电流越大，导体的电阻越小
C．导体两端的电压越大，导体的电阻越大
D．导体的电阻与加在它两端的电压和通过它的电流无关
对电阻大小的影响因素判断错误
D
一、选择题(每小题6分，共30分)
6．一根锰铜线的电阻为R，要使导线连入电路中的电阻变小，可采取的方法是( )
A．减小导线两端的电压
B．增大导线中的电流
C．将导线对折后连入电路
D．将导线拉长后连入电路
C
7．如图所示，长度相同、横截面积不同的铁棒AB、CD连接在一起接入电路中，下列说法正确的是( )
A.AB段电阻大，电流小
B．CD段电阻大，电流大
C.AB段电阻大，电流与CD段相等
D.CD段电阻大，电流与AB段相等
C
8．有A、B、C三根相同材料的导线，在温度相同时，已知A和B一样粗，但A比B长；B和C一样长，但B比C细，则( )
A．RA＞RB＞RC B．RB＞RC＞RA
C．RC＞RA＞RB D．RC＞RB＞RA
A
9．(长沙中考)如图所示的钨丝是将一个白炽灯去除玻璃罩制成的，闭合开关S，小灯泡L发光，钨丝不发光，向钨丝吹气时，小灯泡L变亮，用酒精灯给钨丝加热，小灯泡L逐渐变暗直至熄灭，由实验可知( )
A.钨丝的电阻随温度升高而减小
B．向钨丝吹气时，钨丝电阻变小
C．给钨丝加热时，电路中的电流变大
D．小灯泡L发光而钨丝不发光是因为通过钨丝的电流小于小灯泡L的电流
B
10．(多选)为维护消费者权益，某市某技术监督部门对市场上的电线产品进行抽查，发现有一个品牌的铜芯电线不符合规格：①用镀铜的铝芯冒充铜芯；②电线直径明显比说明书上标有的直径要小。引起这种电线不符合规格的主要原因是( )
A．电线的横截面积引起电阻偏大
B．电线的长度引起电阻偏大
C．电线的温度引起电阻偏大
D．电线的材料引起电阻偏大
AD
二、填空题(每空2分，共20分)
11．从导电性能的方面来说，金属的导电性能一般比非金属 ___(填“强”或“弱”)；有些物质如硅、锗等，其导电性能介于导体和绝缘体之间，称做_______；某些物质在温度极低时，电阻会变成零，这就是_____现象。
12．家里的白炽灯用久了灯泡变黑，灯丝会变细，灯丝电阻会 _____(填“变大”“不变”或“变小”)；电阻为R的均匀电阻丝，均匀拉长为原来的2倍，电阻是_____。
强
半导体
超导
变大
4R
13．如图所示为“探究影响导体电阻大小的因素”的实验电路图，A、B之间接电阻，通过观察__________判断导体电阻的大小。小明发现手边只有两根长度相同、横截面积相同的不同材料的电阻丝，他可以探究导体的电阻是否与导体的_____、__________和_____有关。若两根电阻丝的电阻值差别不大，可在电路中串联________进一步判断两者的大小关系。
灯泡亮度
长度
横截面积
材料
电流表
三、实验探究题(共10分)
14．(核心素养)小明在探究“影响导体电阻大小的因素”时，猜想导体的电阻可能与下列因素有关：
A．材料　　　B．长度　　　 C．横截面积
为了验证上述猜想，小明用如图所示的器材进行实验，其中①②③是镍铬合金丝，④是锰铜合金丝，①③④长度相同，①②④横截面积相同。
(1)连接电路时，开关应处于___________。
(2)为了验证猜想A，应选用编号为_____的两根金属丝分别接入电路进行实验。
(3)分别将①③两根金属丝接入M、N两点间，通过观察比较可以发现：当导体的长度和材料相同时，_______________________。
(4)小明在实验中主要用到的物理探究方法是______________。
断开状态
①④
横截面积越大，电阻越小
控制变量法
