第十六章　电压　电阻
人教版
专题训练五 　 含电表和滑动变阻器的电路连接

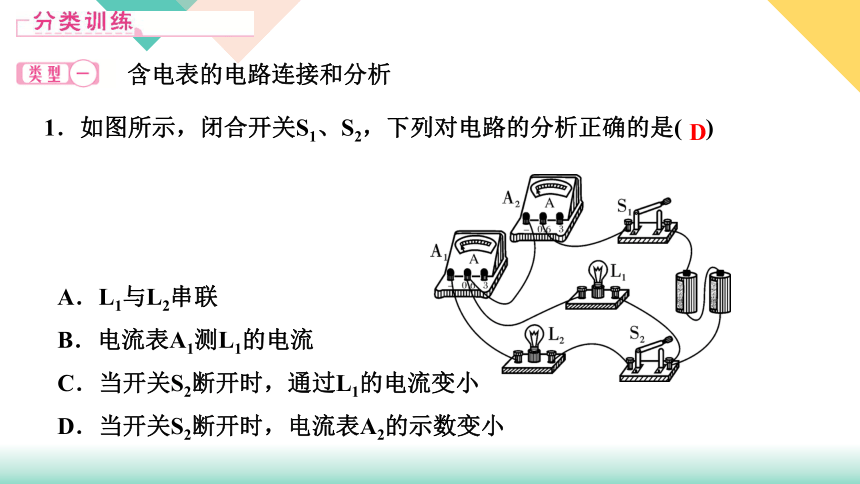

1．如图所示，闭合开关S1、S2，下列对电路的分析正确的是( )
A．L1与L2串联
B．电流表A1测L1的电流
C．当开关S2断开时，通过L1的电流变小
D．当开关S2断开时，电流表A2的示数变小
D
含电表的电路连接和分析

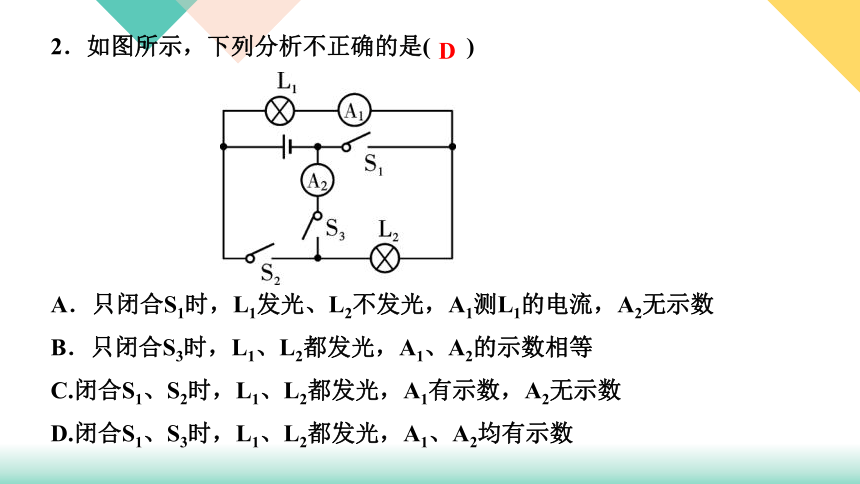

2．如图所示，下列分析不正确的是( )
A．只闭合S1时，L1发光、L2不发光，A1测L1的电流，A2无示数
B．只闭合S3时，L1、L2都发光，A1、A2的示数相等
C.闭合S1、S2时，L1、L2都发光，A1有示数，A2无示数
D.闭合S1、S3时，L1、L2都发光，A1、A2均有示数
D

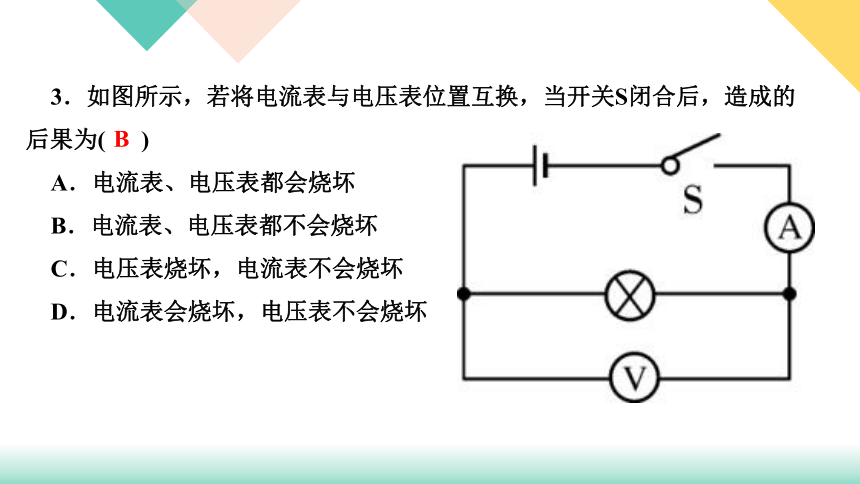

3．如图所示，若将电流表与电压表位置互换，当开关S闭合后，造成的后果为( )
A．电流表、电压表都会烧坏
B．电流表、电压表都不会烧坏
C．电压表烧坏，电流表不会烧坏
D．电流表会烧坏，电压表不会烧坏
B
4．(重庆校级期中)如图所示，当开关S闭合后，下列说法正确的是( )
A．灯泡L与电阻R串联
B．电压表测量电阻R两端电压
C．电流表测量电阻R和灯泡L的电流之和
D．通过灯泡L和电阻R的电流一定不相等
B

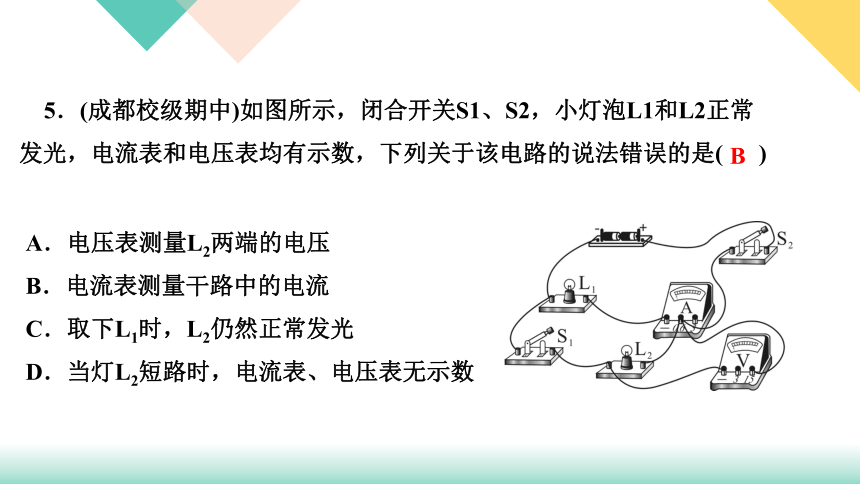

5．(成都校级期中)如图所示，闭合开关S1、S2，小灯泡L1和L2正常发光，电流表和电压表均有示数，下列关于该电路的说法错误的是( )
A．电压表测量L2两端的电压
B．电流表测量干路中的电流
C．取下L1时，L2仍然正常发光
D．当灯L2短路时，电流表、电压表无示数
B

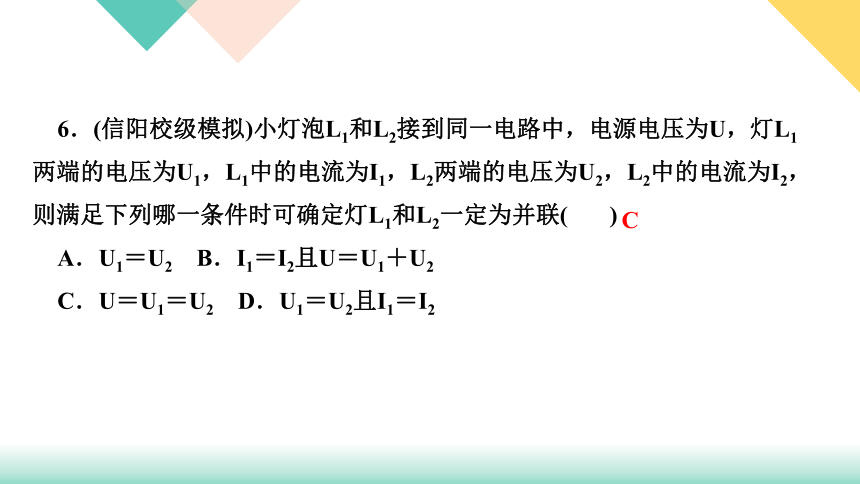

6．(信阳校级模拟)小灯泡L1和L2接到同一电路中，电源电压为U，灯L1两端的电压为U1，L1中的电流为I1，L2两端的电压为U2，L2中的电流为I2，则满足下列哪一条件时可确定灯L1和L2一定为并联( )
A．U1＝U2 B．I1＝I2且U＝U1＋U2
C．U＝U1＝U2 D．U1＝U2且I1＝I2
C
7．(苏州校级期中)如图所示，当开关S闭合时，电压表V1、V2、V3的示数分别为U1、U2、U3，电流表A1、A2的示数分别为I1、I2，那么下列关系式正确的是( )
A.U2＝U1－U3，I1＝I2
B．U2＝U1＋U3，I1＝I2
C．U3＝U1＋U2，I1＝I2
D．U3＝U1＋U2，I1＞I2
B
8．如图所示，甲、乙两处分别接入电流表或电压表，当S闭合后，为使两灯均能发光，则( )
A．甲接电压表，乙接电流表
B．甲、乙均接电压表
C．甲、乙均接电流表
D．甲接电流表，乙接电压表
分析电路中未知电表类型并填充
D
9．(济宁期末)如图所示，要使电阻R1、R2并联，甲、乙应该接入的是( )
A．闭合开关S，甲接电压表，乙接电流表
B．闭合开关S，甲接电流表，乙接电压表
C．断开开关S，甲接电压表，乙接电流表
D．断开开关S，甲、乙都接电流表
D
10．在如图所示电路的“○”里填上适当的电表符号，使电阻R1与R2并联。
11．如图所示，请在图中两个“○”内选填“电压表”和“电流表”的符号，要求开关闭合时两灯均发光，且两电表的示数均不为零。
12．如图所示，已知两只灯泡L1和L2串联，a、b、c是三个电表(电流表或电压表)，在图中画出a、b、c的类型。
13．如图所示的四个电路，同种元件的参数均相等，能利用滑动变阻器调节电灯从亮到熄灭的电路是( )
含有滑动变阻器的电路连接和分析
D
14．如图所示，电源电压保持不变，闭合开关S后，滑动变阻器滑片P向左移动的过程中(不考虑灯丝的电阻受温度的影响)，下列说法正确的是( )
A．电流表示数逐渐变小
B．电流表示数逐渐变大
C．电压表示数逐渐变大
D．小灯泡的亮度逐渐变暗
B
15．如图所示，电源电压不变，将滑片P向左移动的过程中，示数始终不变的电表是_______。当滑片P移至最左端时，断开开关S，电压表V示数与电流表A示数的比值将______(填“变大”“不变”或“变小”)。
电压表
变大
16．在图中用笔画线表示导线把电路元件连接起来，要求L1和L2并联，滑动变阻器控制灯泡L2的亮度。
