专题训练八　欧姆定律之动态电路定性分析
串联电路

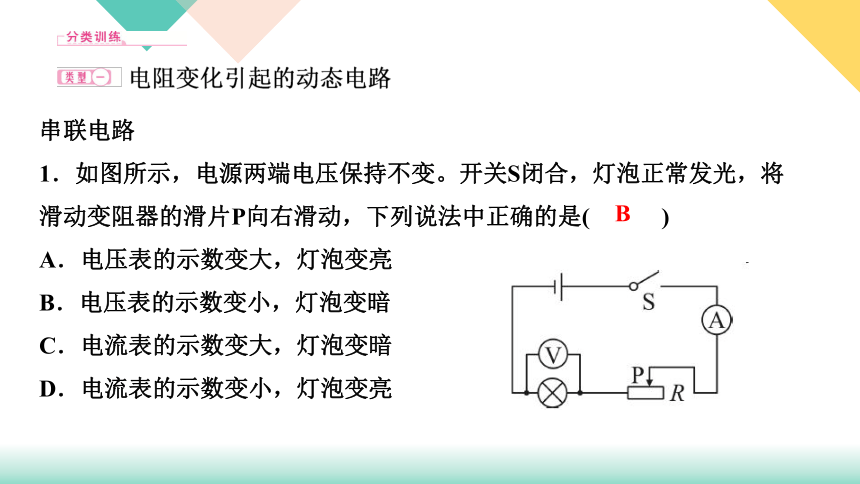

1．如图所示，电源两端电压保持不变。开关S闭合，灯泡正常发光，将滑动变阻器的滑片P向右滑动，下列说法中正确的是( )
A．电压表的示数变大，灯泡变亮
B．电压表的示数变小，灯泡变暗
C．电流表的示数变大，灯泡变暗
D．电流表的示数变小，灯泡变亮
B

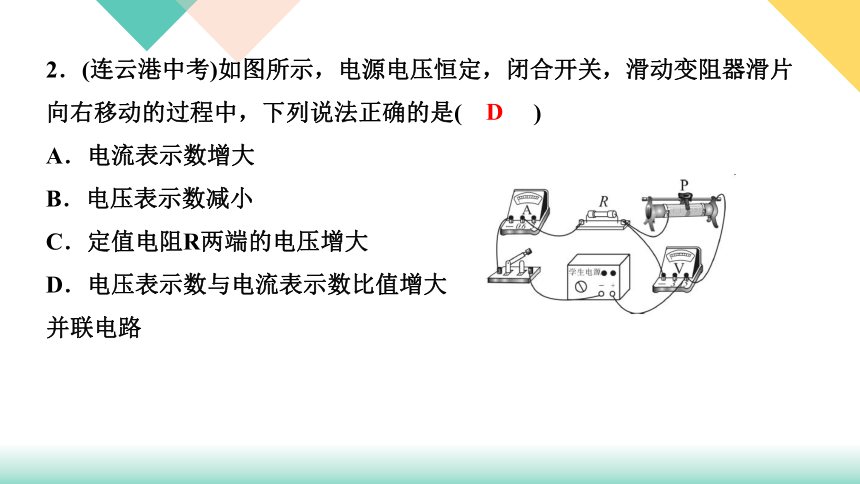

2．(连云港中考)如图所示，电源电压恒定，闭合开关，滑动变阻器滑片向右移动的过程中，下列说法正确的是( )
A．电流表示数增大
B．电压表示数减小
C．定值电阻R两端的电压增大
D．电压表示数与电流表示数比值增大
并联电路
D
3．如图所示，电源电压保持不变，闭合开关S，当滑动变阻器滑片向左移动时，下列说法中正确的是( )
A．灯泡L1亮度不变，L2变亮
B．电流表示数变小，电压表示数不变
C．电流表示数不变，电压表示数变大
D．电流表、电压表示数均不变
C
4．(鄂尔多斯中考)如图所示，电源电压保持不变，闭合开关后，当滑动变阻器的滑片P向右移动时，下列说法中正确的是( )
A．电流表A2的示数变大
B．小灯泡亮度变大
C．电压表V示数与电流表A1示数的乘积变大
D．电压表V的示数与电流表A1、A2示数之差的比值变大
C
5．如图所示，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向左移动，电压表V的示数___________，电压表V的示数与电流表A1的示数之比_________，电流表A2的示数与电流表A1的示数的差_________。(均填“变大”“变小”或“不变”)
不变
不变
变小

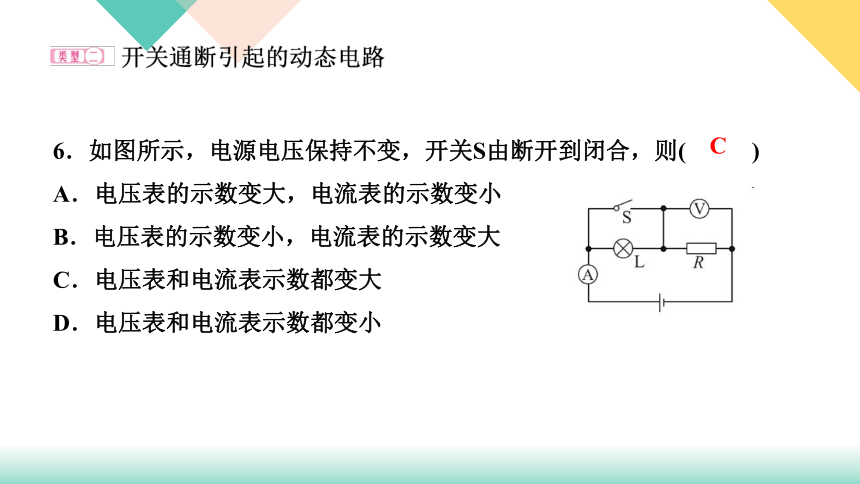

6．如图所示，电源电压保持不变，开关S由断开到闭合，则( )
A．电压表的示数变大，电流表的示数变小
B．电压表的示数变小，电流表的示数变大
C．电压表和电流表示数都变大
D．电压表和电流表示数都变小
C
7．(绥化中考)如图所示，电源电压不变，当开关S断开时，灯泡L正常发光；当开关S闭合时，下列说法正确的是( )
A．电流表示数不变 B．电压表示数变小
C．灯泡L变亮 D．灯泡L与电阻R并联
D
8．(常德中考)如图所示，是某实验小组的同学连接的电路，则( )
A．在连接此电路时，开关应该断开；开关闭合前，滑片应处于最左端
B．S1、S2都闭合时，L1、L2并联，电流表测干路的电流
C．先闭合S1、S2，再断开S1时，电流表示数变小，电压表示数变小
D．S1、S2都闭合时，将滑片右移时，电流表示数变小，电压表示数变小
C
9．如图所示，S1闭合，S2由断开到闭合，电压表示数___________，电流表A示数_________，电流表A1的示数________，电压表V与电流表A的比值__________，电路的总电阻_________。
不变
不变
变大
不变
变小
10．(桂林中考)从2011年5月1日起，驾驶员酒醉后驾车要负刑事责任。酒精测试仪可检测驾驶员是否酒后驾车，如图所示是它的原理图。图中R1为定值电阻，酒精气体传感器R2的电阻值随酒精气体浓度的增大而减小，酒精气体浓度越大，那么测试仪的( )
A．电压表示数不变
B．电压表示数越大
C．通过传感器的电流越小
D．传感器两端的电压越大
B
11．小兰设计了一种烟雾报警装置，其简化电路如图所示，电源电压保持不变，R0为定值电阻，R为光敏电阻，R的阻值随光照强度的减弱而增大，当电流表示数减小到某一值时，装置报警。开关S闭合后，当有烟雾遮挡射向R的激光时( )
D
12．(十堰中考)如图甲是非接触式红外线测温枪，图乙是它的工作原理图。R0是定值电阻，R是红外线热敏电阻，其阻值随人体温度变化的图象如图丙。对该电路分析正确的是( )
B
13．(成都中考改)某实验小组的同学决定设计一个简易的身高测量仪。他们的设想是：用滑片在绷直的电阻丝上滑动代替滑动变阻器；将电压表改装成身高显示仪——所测身高的值越大，显示仪示数越大，且刻度均匀。同学们设计出的电路合理的是( )
D
14．(乐山中考)小华设计了如图所示的输液提示器，在护士站能够观察到药液量的变化。当袋中药液量减少时( )
B
