第十七章　欧姆定律
人教版
专题训练九　欧姆定律之动态电路计算
串联电路

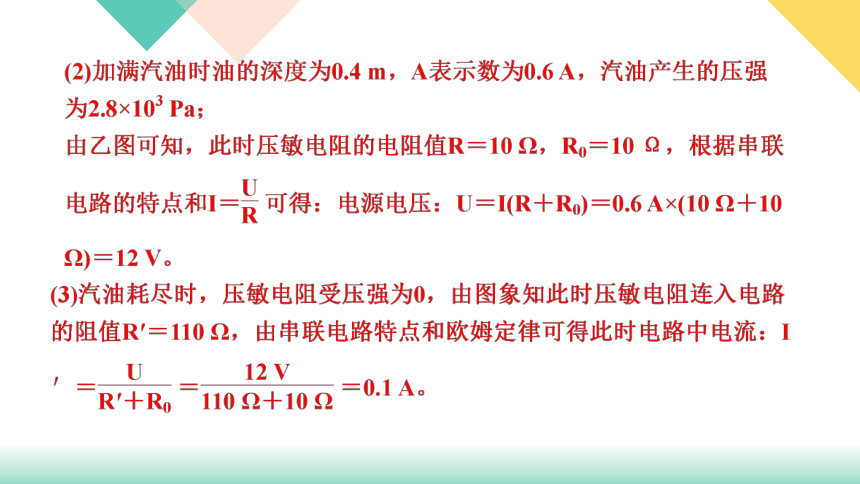

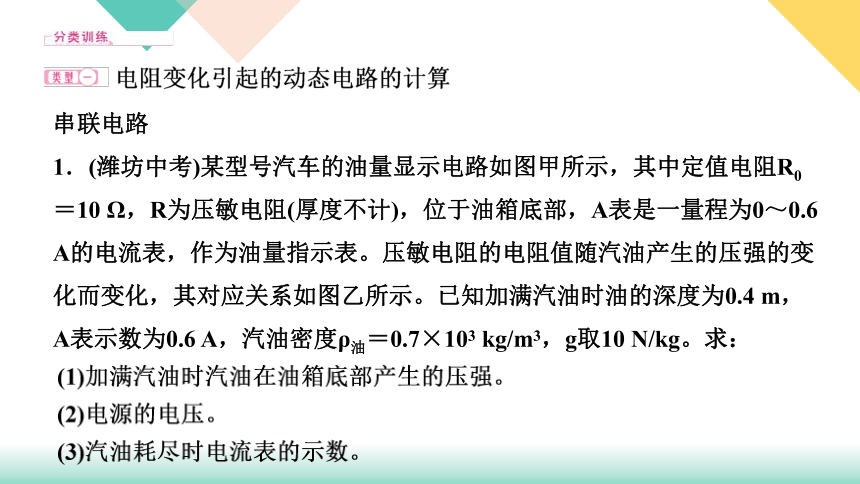

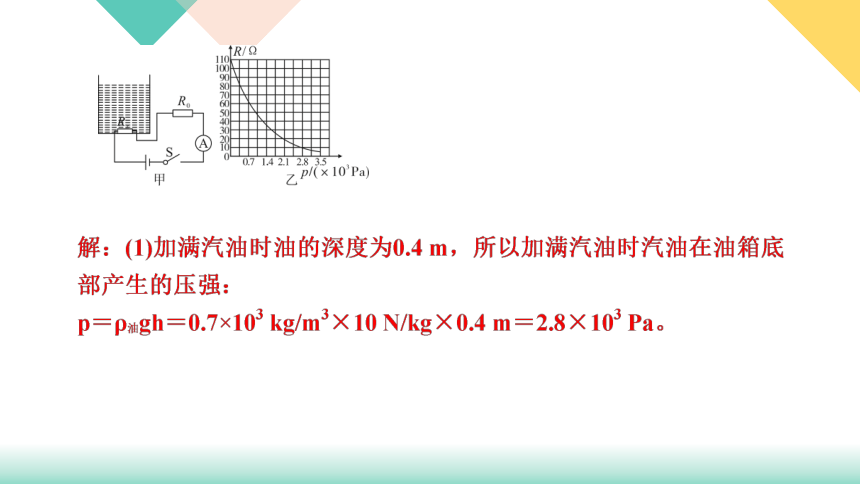

1．(潍坊中考)某型号汽车的油量显示电路如图甲所示，其中定值电阻R0＝10 Ω，R为压敏电阻(厚度不计)，位于油箱底部，A表是一量程为0～0.6 A的电流表，作为油量指示表。压敏电阻的电阻值随汽油产生的压强的变化而变化，其对应关系如图乙所示。已知加满汽油时油的深度为0.4 m，A表示数为0.6 A，汽油密度ρ油＝0.7×103 kg/m3，g取10 N/kg。求：
并联电路

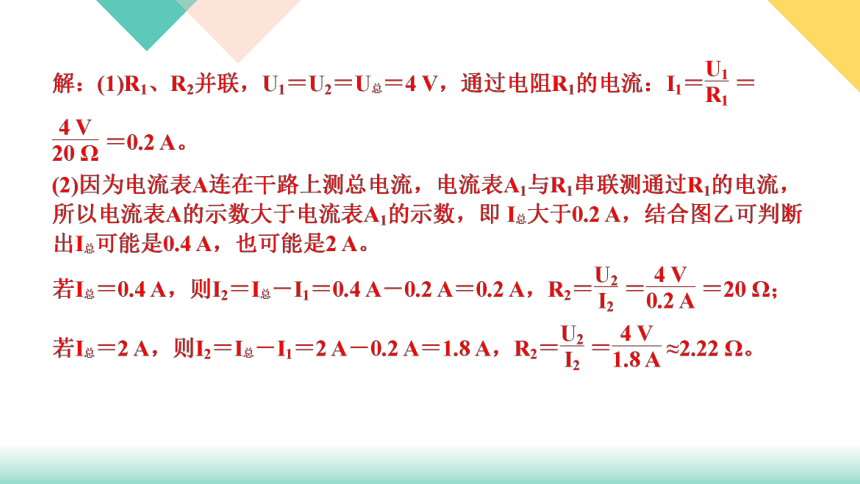

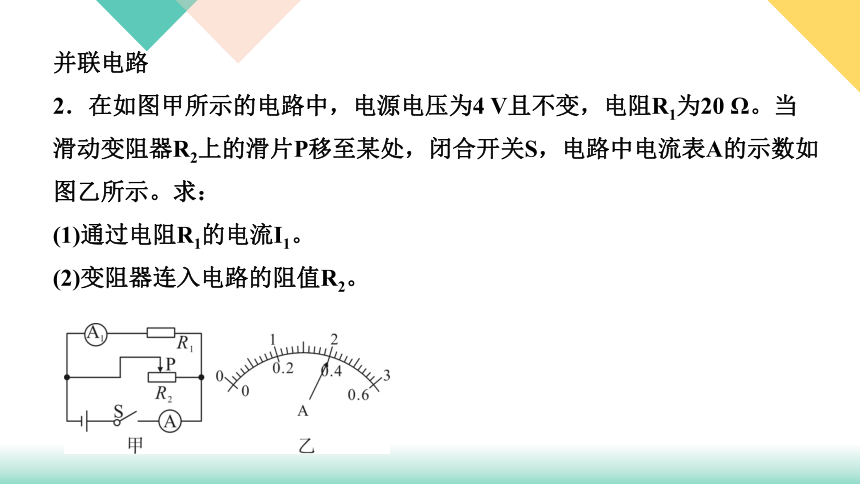

2．在如图甲所示的电路中，电源电压为4 V且不变，电阻R1为20 Ω。当滑动变阻器R2上的滑片P移至某处，闭合开关S，电路中电流表A的示数如图乙所示。求：
(1)通过电阻R1的电流I1。
(2)变阻器连入电路的阻值R2。

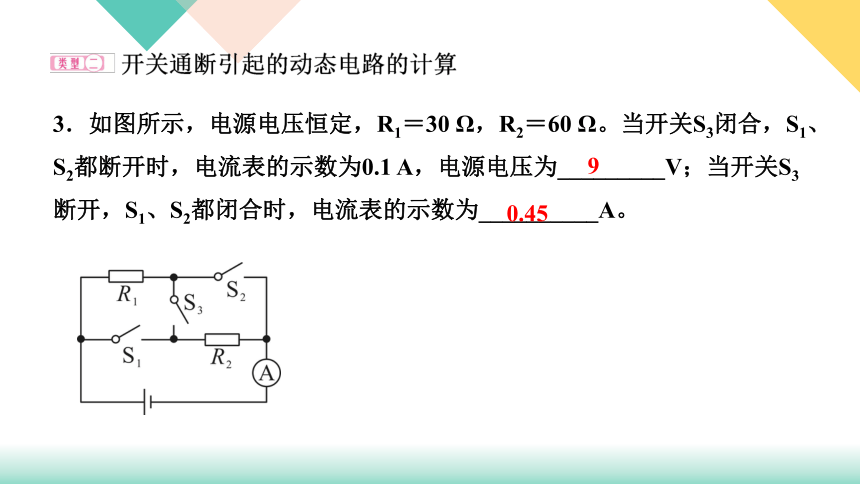

3．如图所示，电源电压恒定，R1＝30 Ω，R2＝60 Ω。当开关S3闭合，S1、S2都断开时，电流表的示数为0.1 A，电源电压为_________V；当开关S3断开，S1、S2都闭合时，电流表的示数为__________A。
9
0.45
4．如图所示，电源电压恒定，R1＝20 Ω，R2＝10 Ω，当S1闭合，S2、S3断开时，电流表的示数为0.6 A。求：
(1)电源电压。
(2)当S2闭合，S1、S3断开时，电流表的示数。
(3)当S1、S3闭合，S2断开时，电流表的示数。
5．(贵港期末)如图所示，电源电压不变，当开关S1、S2都闭合时，电流表的示数为0.3 A，电压表的示数为12 V；断开电路，将电压表、电流表的位置互换后，断开S1，闭合S2，电流表的示数为0.2 A，则( )
C
6．如图所示，电源电压恒定不变，电阻R1的阻值为20 Ω，滑动变阻器的最大阻值R2为40 Ω，灯丝电阻不随温度发生变化，闭合开关S。当开关S1、S2都断开时，滑动变阻器的滑片P移到中点时，电流表的读数为0.3 A；当开关S1、S2都闭合时，滑动变阻器的滑片P移到最右端时，电流表的示数为0.9 A。求：
(1)电源电压是多少？
(2)灯泡的电阻。
7．(广元中考)如图所示，电源电压是12 V保持不变，灯泡L正常发光的电压为12 V，灯泡L的阻值是8 Ω，不计温度对灯泡电阻的影响，先将滑动变阻器的滑片P滑到a端，断开S2，再闭合S1，此时电压表读数为8 V，求：
(1)滑动变阻器的最大阻值是多少？
(2)若将P滑到b端并同时闭合S1、S2，此时电流表、电压表的示数各为多大？
