第十七章　欧姆定律
人教版
专题训练七　特殊方法测电阻

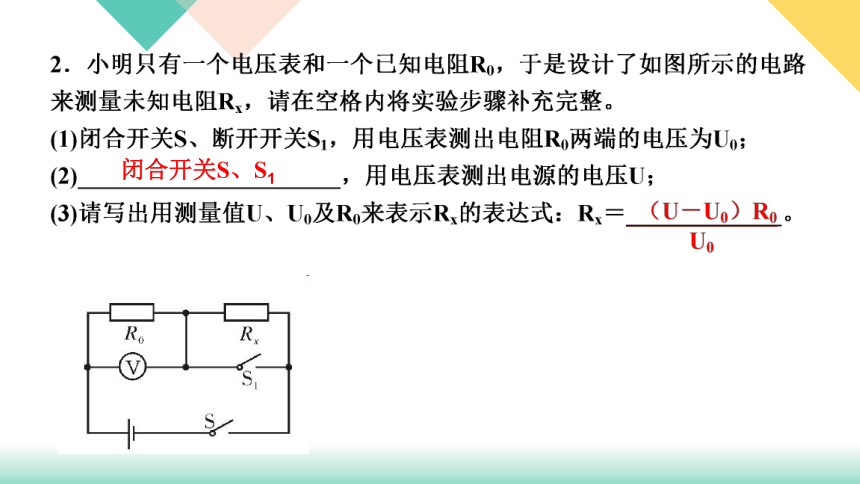

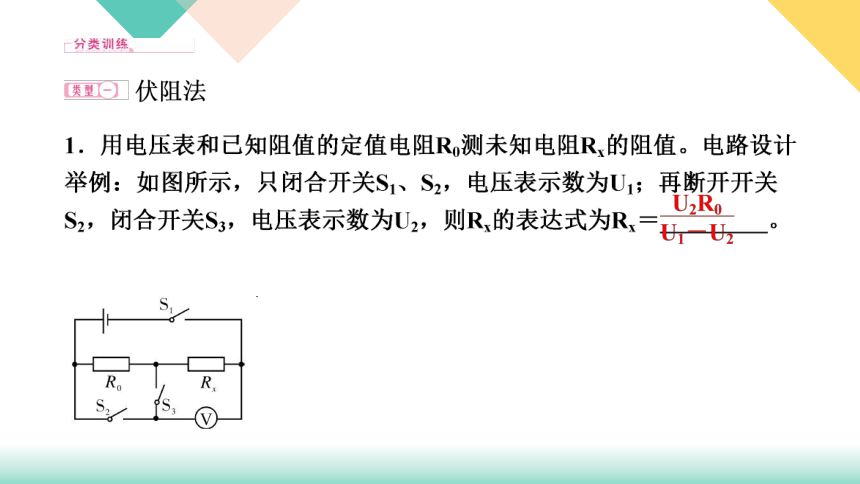

闭合开关S、S1

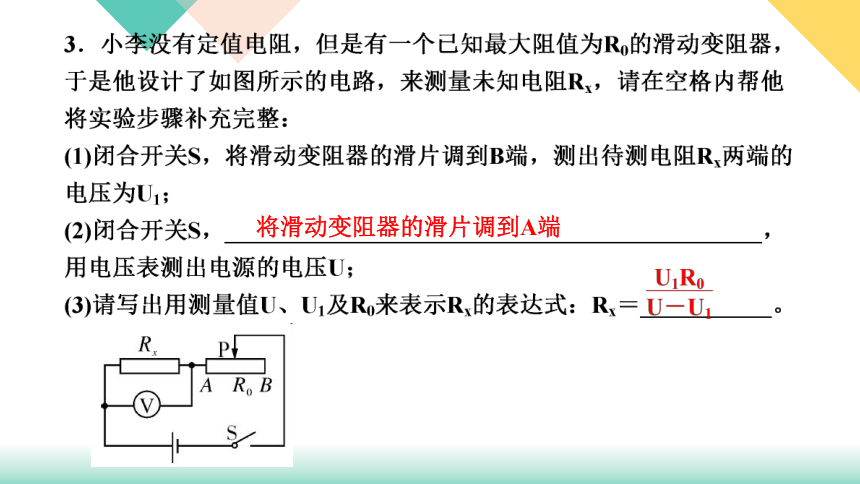

将滑动变阻器的滑片调到A端

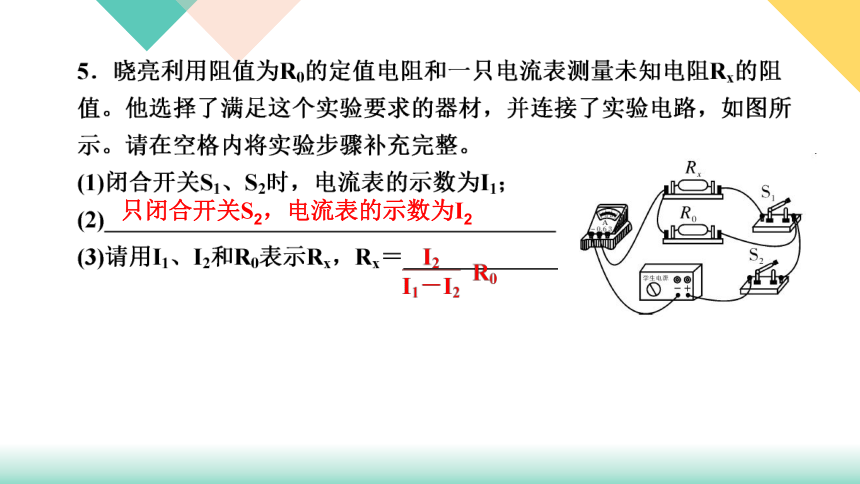

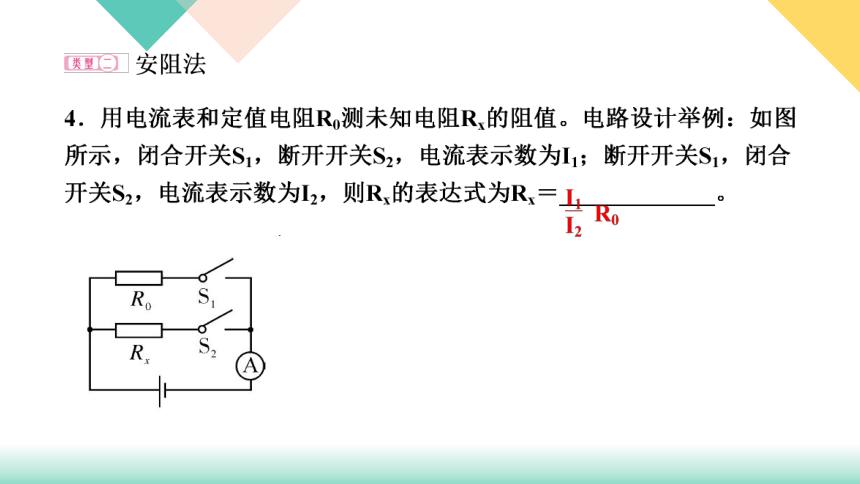

只闭合开关S2，电流表的示数为I2
将滑动变阻器的滑片调到B端，测出电路中的电流为I2
7．用如图所示的电路测量待测电阻Rx的阻值，并将实验步骤补充完整。
(1)闭合开关S、S1，调节滑片P，读出电流表示数为I；
(2)断开开关S1，闭合开关S2，滑片P不动，________________________
_____________，读出电阻箱连入电路的阻值为R0，则Rx的测量值为____。
调节电阻箱，使电流表示
数仍为I
R0
8．在测量未知电阻Rx的实验中，提供的实验器材有：电源(电压3 V)、滑动变阻器R(0～50 Ω)、电阻箱R0(0～9 999 Ω)、电流表(0～0.6 A)、电压表(0～3 V)、开关及导线若干。小明同学设计了如图所示的电路进行测量，正确连接电路后，小明先将开关S拨至“1”，调节变阻器的滑片至某一位置，记下此时电压表的示数U1，再将开关S拨至“2”，__________________________，使电压表的示数恰好为U1，记下电阻箱的示数为R′，则未知电阻Rx的测量值为______。
调节电阻箱阻值
R′
9．(遵义期末)某小组在“伏安法测电阻”的实验中，电源电压保持不变，部分电路连接如图甲所示：
(1)请用笔画线代替导线将如图甲所示电路连接完整，要求滑动变阻器的滑片向左移动过程中电压表示数变大。
(2)正确连接电路后，闭合开关，调节滑动变阻器滑片至某一位置时，电压表和电流表的示数如图乙所示，则待测电阻的阻值是_______Ω。
(3)实验结束后，物理老师说，不用电压表，改用一只已知阻值的电阻R重新设计电路，也能测出未知电阻Rx的阻值。以下是四位同学设计的电路图，如图所示，其中不能测出电阻Rx阻值的是__________。
5
D
10．(呼和浩特中考)小艳同学在测量定值电阻Rx(大约几十欧)实验中，实验室里只有如下器材：电源、开关、导线若干、定值电阻R0＝15 Ω、两个电压表V1和V2、滑动变阻器。她设计的电路图如图1所示，物理孙老师检查后，认为不完整。
(1)请你将正确完整的电路图画出来。
(2)闭合开关之前，滑动变阻器的滑片应滑至 ___________(填“最左端”“最右端”或“任意位置”)。
(3)她经过这次实验后，自己进一步设计出没有电压表，只有两个电流表的实验电路图三个(如图2所示)，若已知电流表A1的电阻，你认为 ____(填“A”“B”或“C”)种设计测量更精确。
最右端
C
