第十七章　欧姆定律
人教版
专题训练十　欧姆定律之比值和图象计算

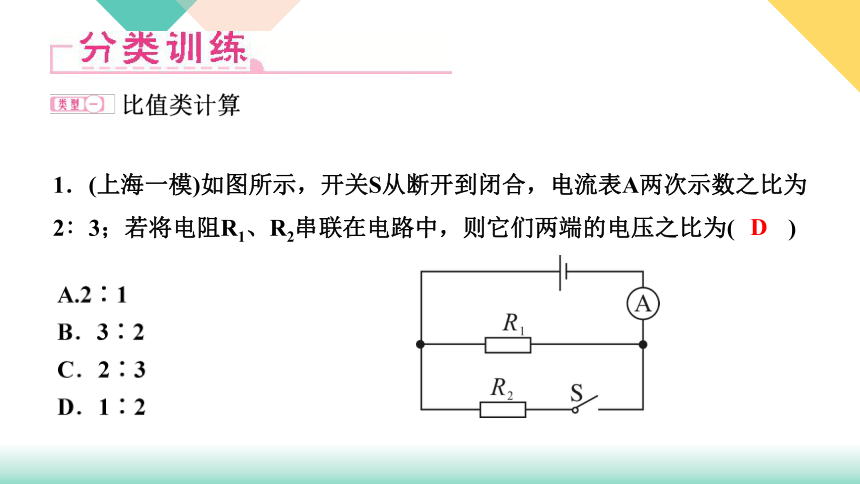

1．(上海一模)如图所示，开关S从断开到闭合，电流表A两次示数之比为2∶3；若将电阻R1、R2串联在电路中，则它们两端的电压之比为( )
D

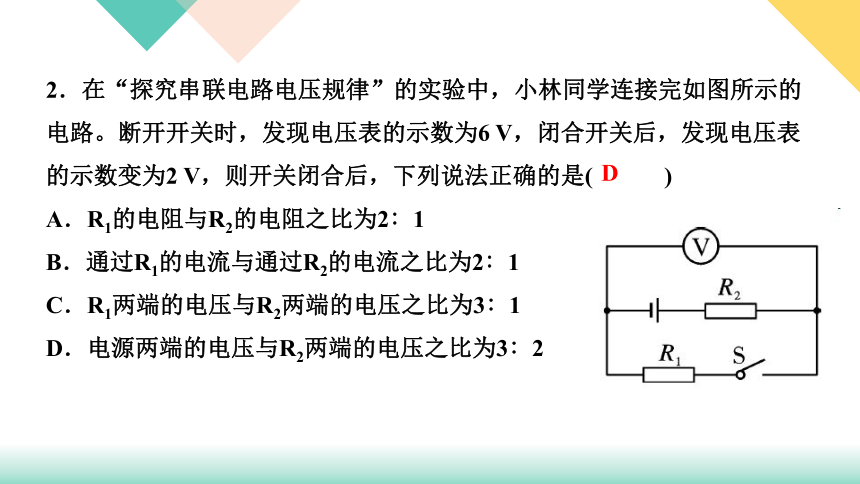

2．在“探究串联电路电压规律”的实验中，小林同学连接完如图所示的电路。断开开关时，发现电压表的示数为6 V，闭合开关后，发现电压表的示数变为2 V，则开关闭合后，下列说法正确的是( )
A．R1的电阻与R2的电阻之比为2∶1
B．通过R1的电流与通过R2的电流之比为2∶1
C．R1两端的电压与R2两端的电压之比为3∶1
D．电源两端的电压与R2两端的电压之比为3∶2
D

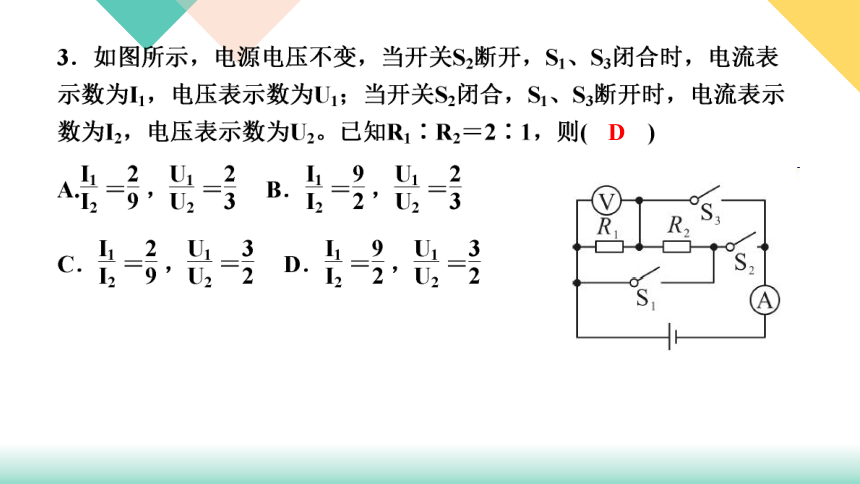

D

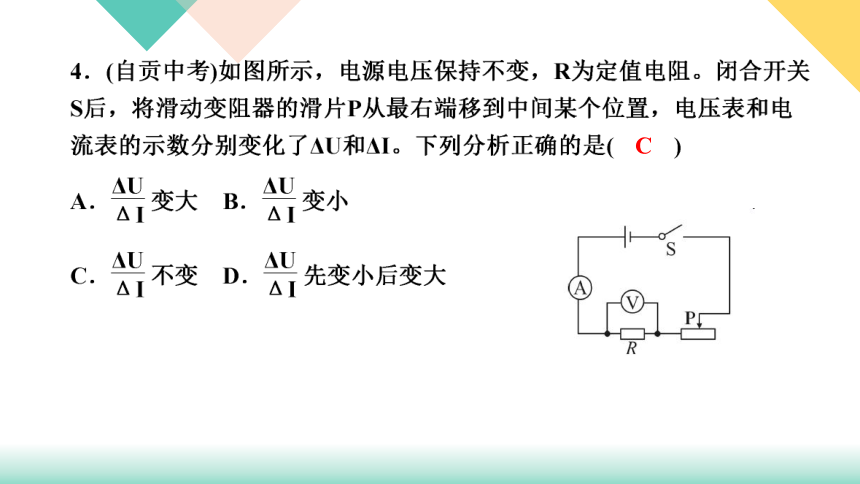

C

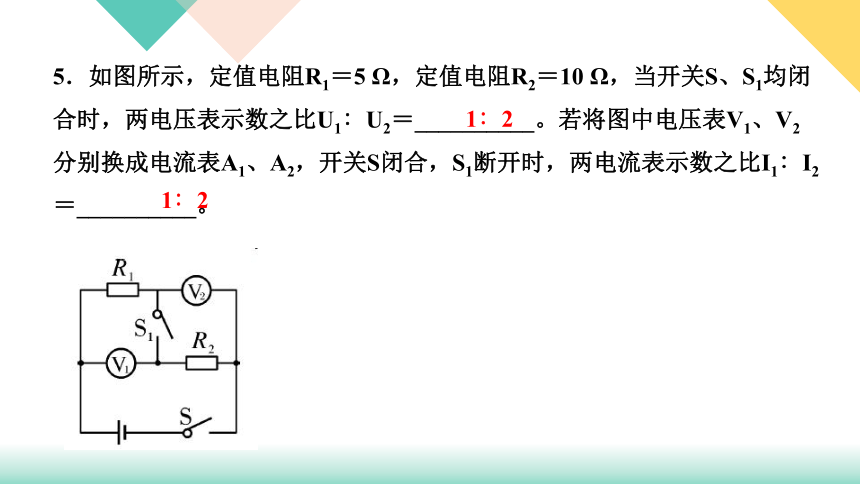

5．如图所示，定值电阻R1＝5 Ω，定值电阻R2＝10 Ω，当开关S、S1均闭合时，两电压表示数之比U1∶U2＝__________。若将图中电压表V1、V2分别换成电流表A1、A2，开关S闭合，S1断开时，两电流表示数之比I1∶I2＝__________。
1∶2
1∶2
6．如图所示是电阻甲和乙的U I图象，小明对图象信息做出的判断，正确的是( )
A．当甲两端电压为0.5 V时，通过它的电流为0.3 A
B．当乙两端电压为2.5 V时，其电阻值为10 Ω
C．将甲和乙串联，若电流为0.3 A，则它们两端的总电压为2 V
D．将甲和乙并联，若电压为1 V，则它们的干路电流为0.4 A
C
7．如图所示为两个电阻的U I图象，两电阻阻值之比R1∶R2＝_______，给它们两端加相同的电压，则通过的电流之比I1∶I2＝__________。
4∶1
1∶4
8．如图甲所示，R2为滑动变阻器，R1、R3为定值电阻，电源两端电压保持不变。改变滑片P的位置，两电压表的示数与电流表的示数对应关系的图象分别表示在图乙所示的坐标系中。则：
(1)当滑片移至a端时，对应的是图乙中的B点。
(2)当滑片移至b端时，电路中的电流为1A。
(3)R1的阻值为多少？
(4)电源的电压为多少？
9．如图甲所示是某电子秤的原理示意图，R1为定值电阻，托盘下方的电阻R2为压敏电阻，其电阻大小与托盘内所放物体质量m大小的关系如图乙所示。已知电源电压为6 V保持不变。
(1)当托盘为空时，R2电阻为500 Ω。
(2)若托盘为空时，电流表示数为I1＝0.01 A，求定值电阻R1的阻值。
(3)若放入某物体后，电流表示数为I2＝0.02 A，求该物体的质量大小。
10．甲醛对人体的危害非常严重，因此装修房屋时检测甲醛污染指数非常重要。“创新”小组的同学们设计了甲醛监测设备，原理如图甲所示。电源电压恒为3 V，R0为10 Ω的定值电阻，R为可以感知甲醛污染指数的可变电阻，污染指数在50以下为轻度污染，50～100间为中度污染，100以上为重度污染。问：
(1)污染指数为50时，电阻R的阻值是多少？
(2)电压表示数为1 V时，甲醛污染指数是否属于重度污染？
