第十七章　欧姆定律
人教版
专题训练十一　欧姆定律之最值、范围计算

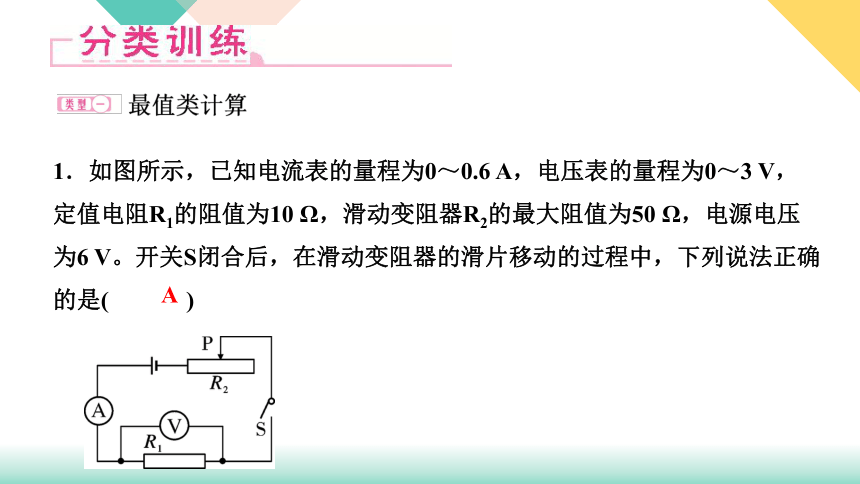

1．如图所示，已知电流表的量程为0～0.6 A，电压表的量程为0～3 V，定值电阻R1的阻值为10 Ω，滑动变阻器R2的最大阻值为50 Ω，电源电压为6 V。开关S闭合后，在滑动变阻器的滑片移动的过程中，下列说法正确的是( )
A
A.电压表最小示数是1 V
B．滑动变阻器的滑片允许滑到最左端
C．电路中允许通过的最大电流是0.6 A
D．滑动变阻器滑片移动的过程中，电流表先达到最大量程

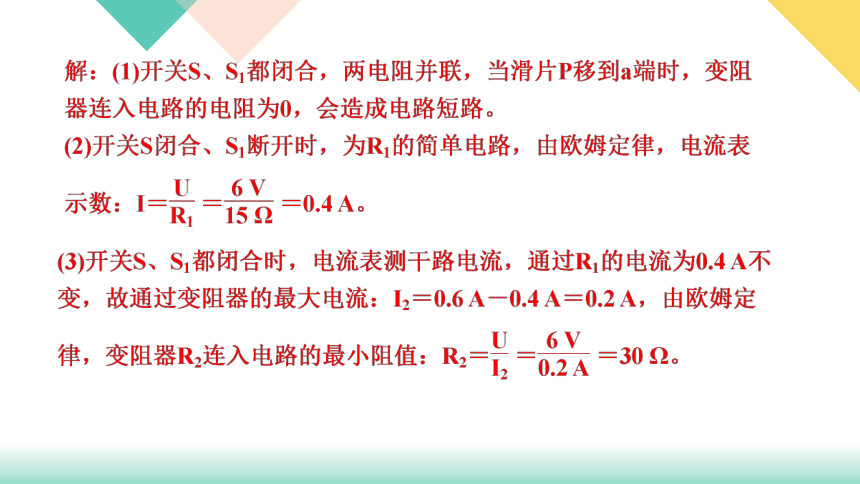

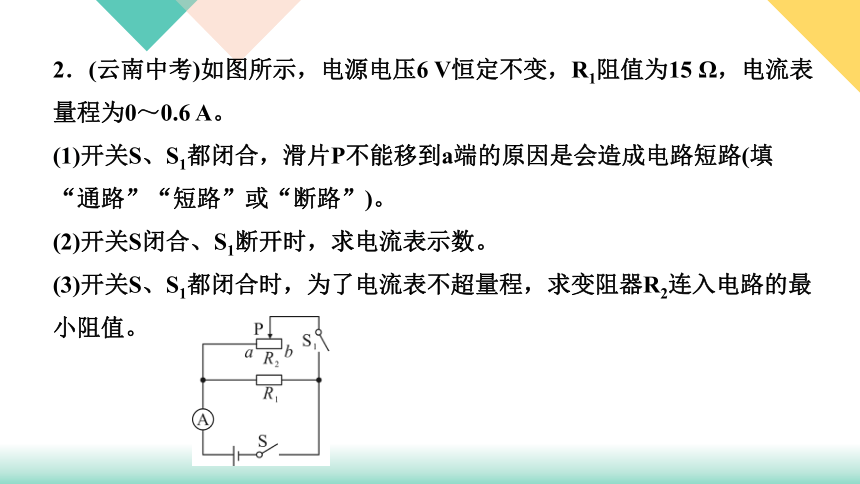

2．(云南中考)如图所示，电源电压6 V恒定不变，R1阻值为15 Ω，电流表量程为0～0.6 A。
(1)开关S、S1都闭合，滑片P不能移到a端的原因是会造成电路短路(填“通路”“短路”或“断路”)。
(2)开关S闭合、S1断开时，求电流表示数。
(3)开关S、S1都闭合时，为了电流表不超量程，求变阻器R2连入电路的最小阻值。
3．(十堰中考)如图所示，电源电压不变，变阻器最大阻值R2＝20 Ω，闭合开关S，在移动变阻器滑片P的过程中，电流表的最小示数为0.3 A，而电压表 V1的最大示数与最小示数之比为5∶3，则电阻R1＝_________ Ω，电源电压为_________V，电路中的最大电流为__________A。
30
15
0.5

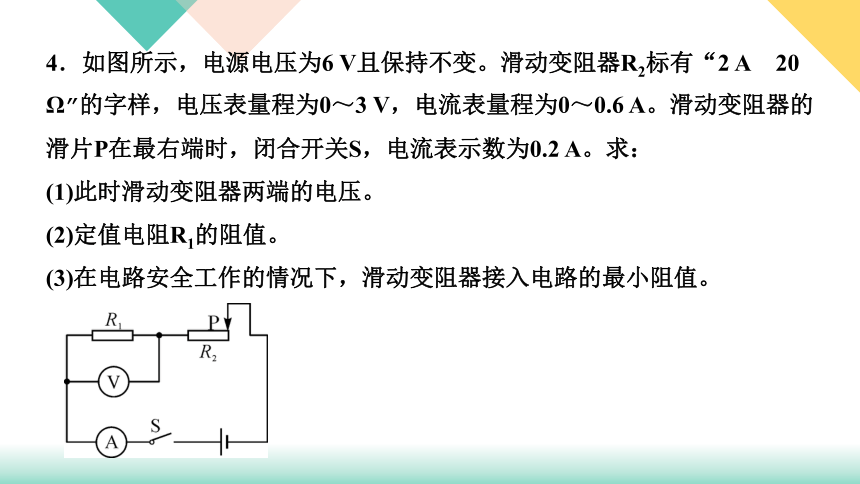

4．如图所示，电源电压为6 V且保持不变。滑动变阻器R2标有“2 A　20 Ω”的字样，电压表量程为0～3 V，电流表量程为0～0.6 A。滑动变阻器的滑片P在最右端时，闭合开关S，电流表示数为0.2 A。求：
(1)此时滑动变阻器两端的电压。
(2)定值电阻R1的阻值。
(3)在电路安全工作的情况下，滑动变阻器接入电路的最小阻值。
5．如图所示电路，电源两端电压为U＝4.5 V且保持不变，电阻R1＝10 Ω，滑动变阻器R2上标有“20 Ω　1 A”的字样，电流表的量程为0～0.6 A，两个电压表的量程均为0～3 V，在保证电路安全的条件下，下列说法中正确的是( )
①电压表V2示数范围为1.5～3 V
②滑动变阻器R2的阻值取值范围为5～15 Ω
③电流表A的示数范围为0.18～0.6 A
A.只有① B．只有②
C．只有①③ D．只有②③
A
6．如图所示，电源电压为3 V且保持不变，滑动变阻器R标有“1 A　15 Ω”的字样。当滑动变阻器的滑片P在最右端时，闭合开关S，通过灯泡的电流为0.4 A，移动滑动变阻器的滑片P，在电路安全工作的情况下，下列说法正确的是( )
A．向左移动滑动变阻器的滑片P时灯泡变亮
B．滑片P在最右端时通过干路的电流是0.9 A
C．R接入电路的阻值变化范围是5～15 Ω
D．电路总电阻的最大值为5 Ω
D
7．(阜新一模)如图所示，电源电压为4.5 V，且恒定不变，电压表的量程为0～3 V，电流表的量程为0～0.6 A，定值电阻R1的阻值为5 Ω，滑动变阻器的最大阻值为50 Ω。闭合开关S，移动滑片P，则滑动变阻器接入电路中的阻值变化范围为________Ω，电流表的示数变化范围为________A。
2.5～10
0.3～0.6
8．如图所示，电源电压为6 V，R1＝6 Ω，R2为0～10 Ω的滑动变阻器，电流表的量程为0～3 A，闭合开关S后移动滑片，求：
(1)电流表的最小示数。
(2)为保证电流表的安全，变阻器接入电路的阻值范围。
9．如图甲所示，滑动变阻器R2的滑片P从左向右滑动过程中，电压表与电流表的示数呈图乙所示的规律。求：
(1)当电流表的示数为5 A时，滑动变阻器R2接入电路的阻值。
(2)滑动变阻器R2接入电路的阻值变化范围。
(3)电源电压和电阻R1的阻值。
