第十五章 　 电流和电路
人教版
第十五章　素养提升
教材素材题及例(习)题变式题
1．(教材P35图)把用餐巾纸摩擦过的塑料吸管放在支架上，吸管能在水平面自由转动。如图所示，手持带负电的橡胶棒。靠近吸管的A端，A端会远离橡胶棒。则下列说法中正确的是( )
A．吸管不带电
B．吸管在摩擦过程中得到电子
C．吸管在摩擦过程中失去电子
D．餐巾纸不带电
B

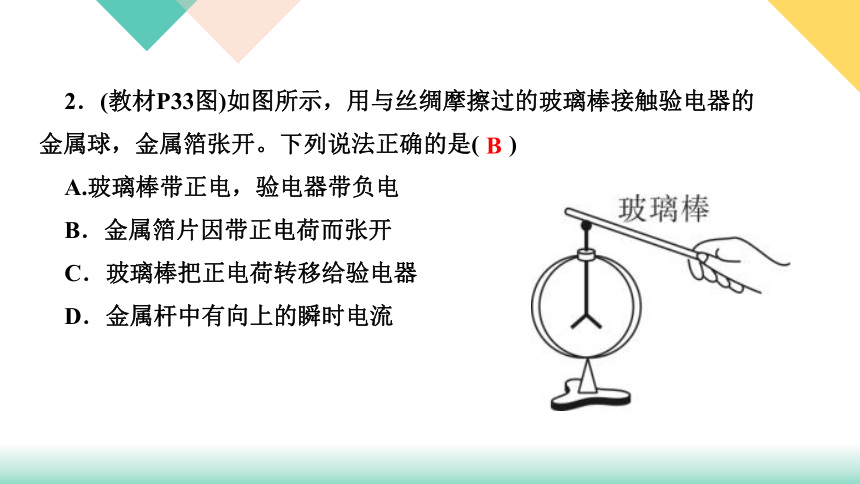

2．(教材P33图)如图所示，用与丝绸摩擦过的玻璃棒接触验电器的金属球，金属箔张开。下列说法正确的是( )
A.玻璃棒带正电，验电器带负电
B．金属箔片因带正电荷而张开
C．玻璃棒把正电荷转移给验电器
D．金属杆中有向上的瞬时电流
B

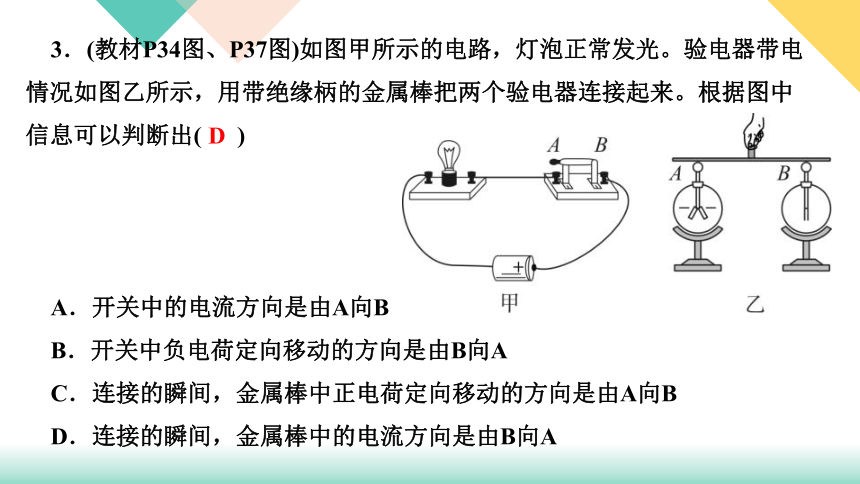

3．(教材P34图、P37图)如图甲所示的电路，灯泡正常发光。验电器带电情况如图乙所示，用带绝缘柄的金属棒把两个验电器连接起来。根据图中信息可以判断出( )
A．开关中的电流方向是由A向B
B．开关中负电荷定向移动的方向是由B向A
C．连接的瞬间，金属棒中正电荷定向移动的方向是由A向B
D．连接的瞬间，金属棒中的电流方向是由B向A
D

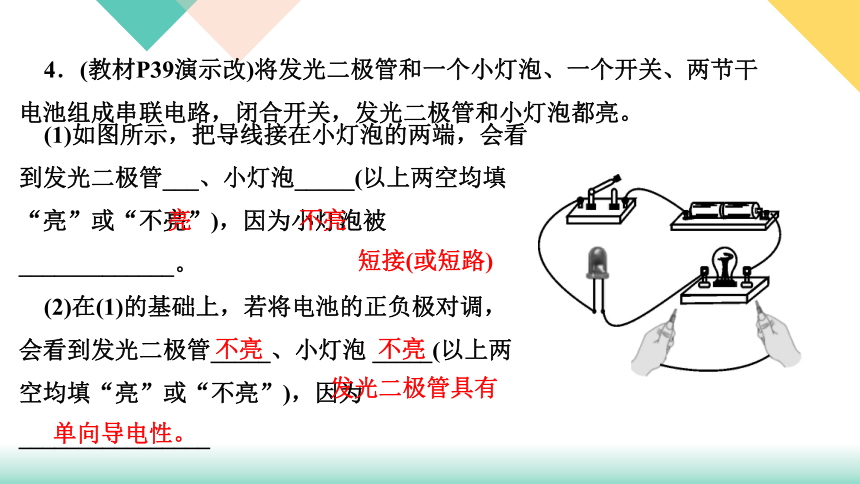

4．(教材P39演示改)将发光二极管和一个小灯泡、一个开关、两节干电池组成串联电路，闭合开关，发光二极管和小灯泡都亮。
(1)如图所示，把导线接在小灯泡的两端，会看到发光二极管___、小灯泡_____(以上两空均填“亮”或“不亮”)，因为小灯泡被_____________。
(2)在(1)的基础上，若将电池的正负极对调，会看到发光二极管_____、小灯泡 _____(以上两空均填“亮”或“不亮”)，因为________________
_____________
亮
不亮
短接(或短路)
不亮
不亮
发光二极管具有
单向导电性。

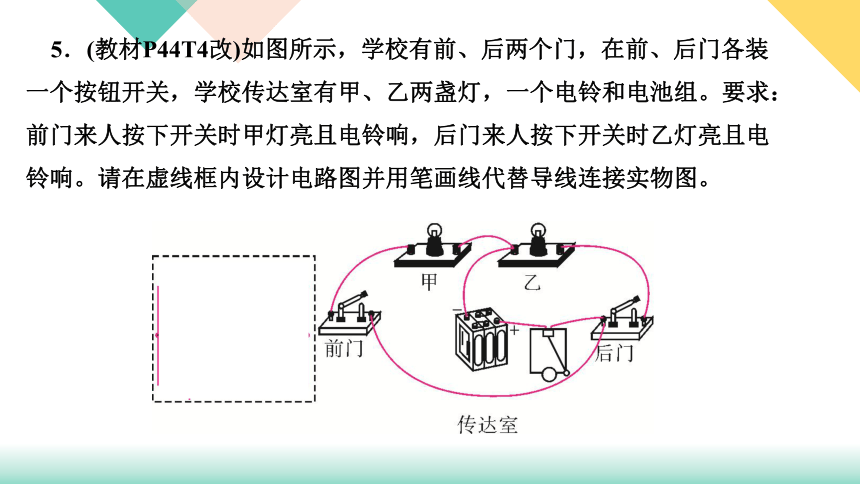

5．(教材P44T4改)如图所示，学校有前、后两个门，在前、后门各装一个按钮开关，学校传达室有甲、乙两盏灯，一个电铃和电池组。要求：前门来人按下开关时甲灯亮且电铃响，后门来人按下开关时乙灯亮且电铃响。请在虚线框内设计电路图并用笔画线代替导线连接实物图。
6．(教材P44T5改)现在许多楼道灯的亮和灭是由光控开关和声控开关自动控制的。白天，即使楼道有声音，灯也不亮。天黑后，哪一层楼道有声音，哪一层楼道的灯就会自动亮起来。若用S光表示光控开关，用S声表示声控开关，请你在图中将这种楼道灯自动控制电路图画完整。(只画两层楼道的灯，在符合设计要求的条件下，要求开关数量最少)
7．(教材P50实验改)小明和小亮一起做“探究并联电路中电流的规律”实验。
(1)如图甲所示是他们设计的电路图，图乙是他们测量电流时连接的实验电路，此时电流表测量的是____(填“A”“B”或“C”)处的电流。
C
(2)小明在图乙中将L1与电流表之间的那根导线与电流表相连的一端拆掉，改接到电流表负极上，重新连接后电流表测量的是 ___(填“A”“B”或“C”)处的电流。
B
(3)他们测出了A、B、C三处的电流，其中A点的电流值如图丙所示，请将A点的电流值填在表格中对应位置。结合B、C两点的电流值可以得出初步结论： ___________(只写表达式)。小亮指出：为了得出更普遍的规律，应当_____ ____________，再次进行测量。
IC＝IA＋IB
换不同
规格的灯泡
(4)小亮利用原有的实验器材，添加一个开关，又设计了一个电路。利用这个电路，不用更换电流表的位置，就可直接测出A、B、C三处的电流，同样可得出三处电流的关系，请在虚线框内画出电路图。
重难点及中考热点题型题组训练
热点一　两种电荷
1．(鄂州中考)甲、乙、丙三个轻质小球用绝缘细绳悬挂，相互作用情况如图所示，如果丙带正电荷，则甲　( )
A．一定带正电荷 B．一定带负电荷
C．可能带负电荷 D．可能带正电荷
C
2．(仙桃中考)在干燥的环境下，用丝绸摩擦两根玻璃棒，手持其中一根靠近被吊起的另一根，它们相互排斥。下列说法中正确的是( )
A．玻璃棒失去电子带正电
B．玻璃棒得到电子带正电
C．在潮湿的环境下重复实验，它们相互吸引
D．玻璃棒在任何条件下都是绝缘体
A
热点二　电路
3．(天津中考)如图所示是一个简化了的玩具警车电路图。若只让电动机M工作，应( )
A.只闭合S1
B．只闭合S2
C．S1、S2都闭合
D．S1、S2都断开
A
4．(黄冈中考)在参观人民检察院未成年人法治教育基地时，小明发现，在一处地面上有“沉迷网络”“交友不慎”两个圆形模块。用脚踩其中任何一个模块，与模块连接的电视上就会播放相应的教育短片。下列有关分析正确的是( )
A．两个模块相当于开关，彼此串联
B．两个模块相当于开关，彼此并联
C．两个模块相当于电源，彼此并联
D．两个模块相当于电源，彼此串联
B
热点三　电流及测量
5．如图所示的电路图中，电流表能够测出总电流的是( )
D
6．(百色中考)如图所示是小明在练习测量电流时连接的电路，电路的连接存在错误，下列操作及说法正确的是( )
A.撤掉导线a，电流表测量的是电路的总电流
B．撤掉导线a，电流表测量的是小灯泡L1的电流
C．撤掉导线b，电流表测量的是小灯泡L2的电流
D．撤掉导线c，电流表测量的是小灯泡L2的电流
D
热点四　串、并联电路中电流的规律
7．(淄博中考)在“探究并联电路中的电流关系”实验中：
(1)小明想测量干路电流，连接的电路如图甲所示，检查电路发现只有一根导线接错了，请在这根导线上打上“×”，并改正。
(2)连接正确的电路后，闭合开关，电流表的示数为0.46 A，请在图乙中画出指针的位置(“·”为指针转轴)。
(3)小明换用不同规格的灯泡，多次改变电表位置，将测量数据记录在下表中。
分析数据得出结论：在并联电路中，_______________________________
干路电流等于各支路电流之和。
