2022-2023学年九年级人教版物理作业课件第十五章第3节　串联和并联(共19张PPT)

(共19张PPT)
第十五章　电流和电路
人教版
第3节　串联和并联

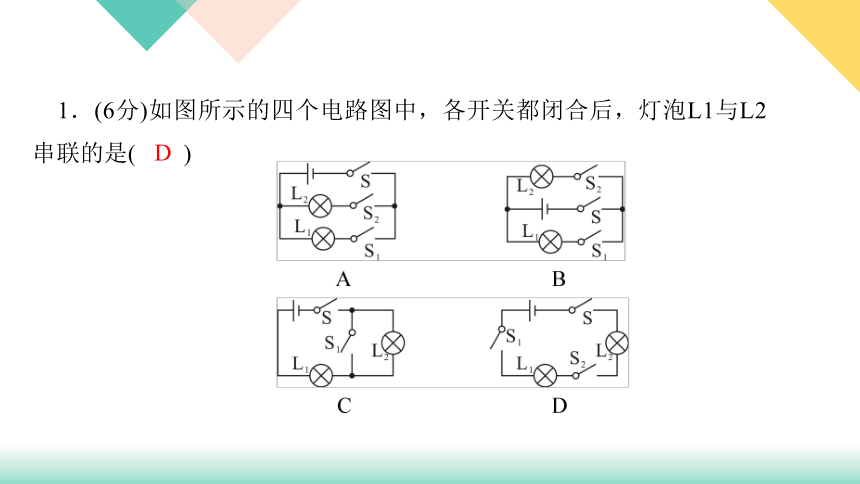

1．(6分)如图所示的四个电路图中，各开关都闭合后，灯泡L1与L2串联的是( )
D

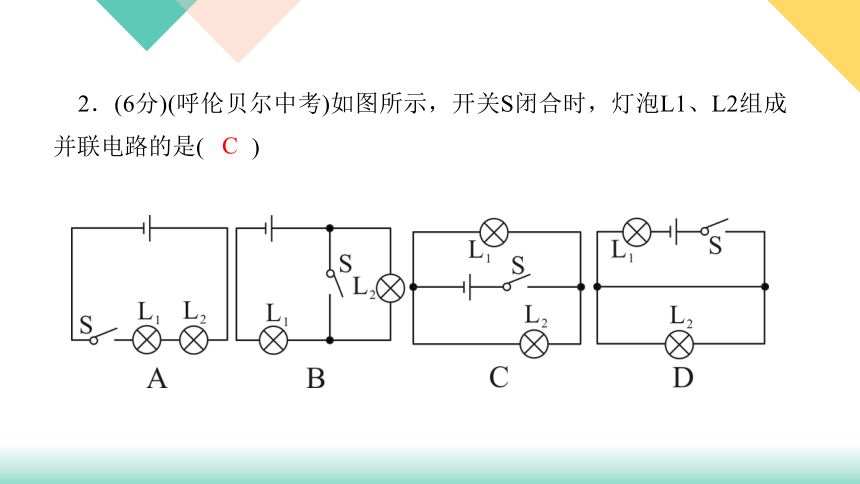

2．(6分)(呼伦贝尔中考)如图所示，开关S闭合时，灯泡L1、L2组成并联电路的是( )
C

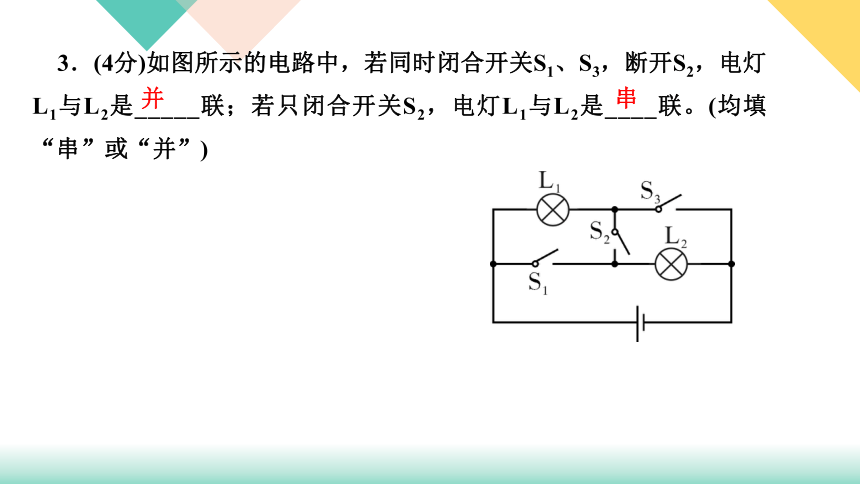

3．(4分)如图所示的电路中，若同时闭合开关S1、S3，断开S2，电灯L1与L2是_____联；若只闭合开关S2，电灯L1与L2是____联。(均填“串”或“并”)
并
串

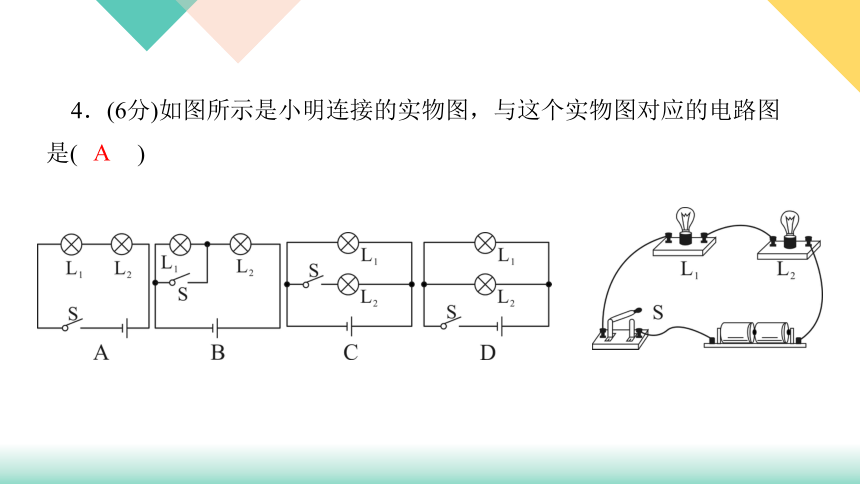

4．(6分)如图所示是小明连接的实物图，与这个实物图对应的电路图是( )
A
5．(6分)下列实物图与电路图对应的是( )
A
6．(6分)下面是小强同学对身边的一些电路连接进行观察分析得出的判断，其中不正确的是( )
A．厨房中的抽油烟机里装有照明灯和电动机，它们有时同时工作，有时只有电动机单独工作，它们是并联的
B．马路两旁的路灯，晚上同时亮，早上同时灭，它们是串联的
C．楼道中的电灯是由声控开关和光控开关共同控制的。只有在天暗并且有声音时才能亮，所以声控开关、光控开关及灯是串联的
D．一般家庭中都要安装几盏照明灯和其他用电器，使用时互不影响，它们是并联的
B
7．(6分)一个开关同时控制两盏灯的亮和灭，则这两灯( )
A．一定是串联 B．一定是并联
C．可串联也可并联 D．串联或并联都不行
C
8．如图所示电路中，开关能够同时控制两盏灯，且一盏灯的灯丝断了也不影响另一盏灯工作的电路是( )
D
9．有一个看不见内部情况的小盒(如图甲所示)，盒上有两只灯泡，由一个开关控制，闭合开关两灯都亮，断开开关两灯都灭；拧下其中任一灯泡，闭合开关后，另一灯仍亮。图乙中，符合要求的电路图是( )
C
10．如图所示是理发用的电吹风机的电路，其中电热丝通电后可以发热，电动机通电后可以送风，选择开关S同时与哪两个触点接触时，电吹风送出来的是热风( )
A．1和2
B．2和3
C．3和4
D．以上情况均可以
C
11．(徐州期末)下列用电器采用串联方式连接的是( )
A．电饭煲的指示灯与加热丝
B．冰箱中的压缩机和冷藏室的灯
C．教室里的几盏日光灯
D．同一串节日小彩灯
D
12．市面上有一种如图所示的“一拖五耳机分线器”，它可以让MP3输出的音乐同时供五个人聆听，这五副耳机的连接方式是______，原因是它们 _____(填“能”或“不能”)独立工作。
并联
能
13．如图所示，闭合开关S，电灯L1与L2的连接方式是_____联；断开开关S，会发生的现象是_______________________；电路连接的不妥之处是_________________。
并
灯L1不发光，灯L2发光
灯L2没有开关控制
14．如图所示，当开关都闭合时两灯组成并联电路，则A是______，B是______。(均填“电源”或“开关”)
电源
开关
15．(8分)用笔画线代替导线，将图中两灯分别按要求组成电路。要求：开关控制整个电路。
16．(10分)(核心素养)根据以下要求设计电路，用笔画线代替导线在图中画出相应的实物连接图(导线不能交叉)。要求：
(1)只闭合S1时，红灯发光，绿灯不发光；
(2)S1、S2都闭合时，两灯都发光；
(3)只闭合S2时，两灯均不发光。
