第5节　串、并联电路中电流的规律
1．(8分)在“探究串联电路中各点的电流有什么关系”时，小明设计实验如下。
(1)小明同学用电流表分别测出如图所示中A、B、C三处的电流后，为总结普遍规律，他下一步的操作最合理的是
_________________________________________________。
换用不同规格的灯泡，再次测量A、B、C三处的电流

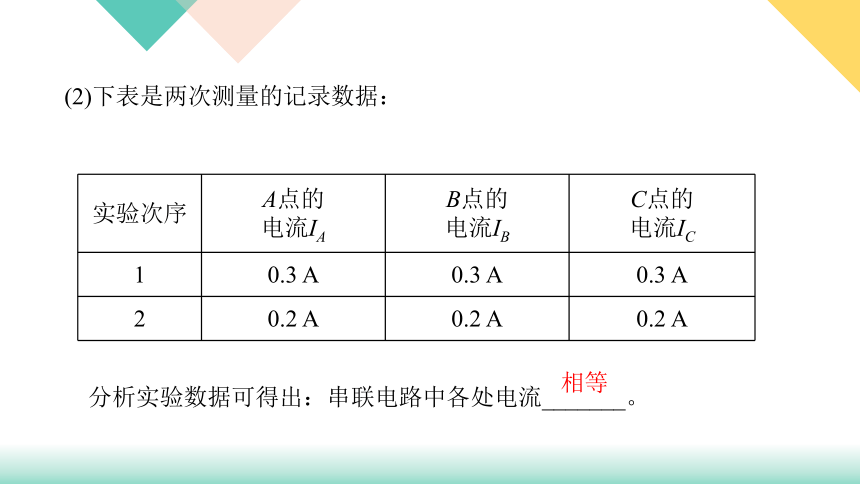

(2)下表是两次测量的记录数据：
　分析实验数据可得出：串联电路中各处电流_______。
实验次序 A点的
电流IA B点的
电流IB C点的
电流IC
1 0.3 A 0.3 A 0.3 A
2 0.2 A 0.2 A 0.2 A
相等

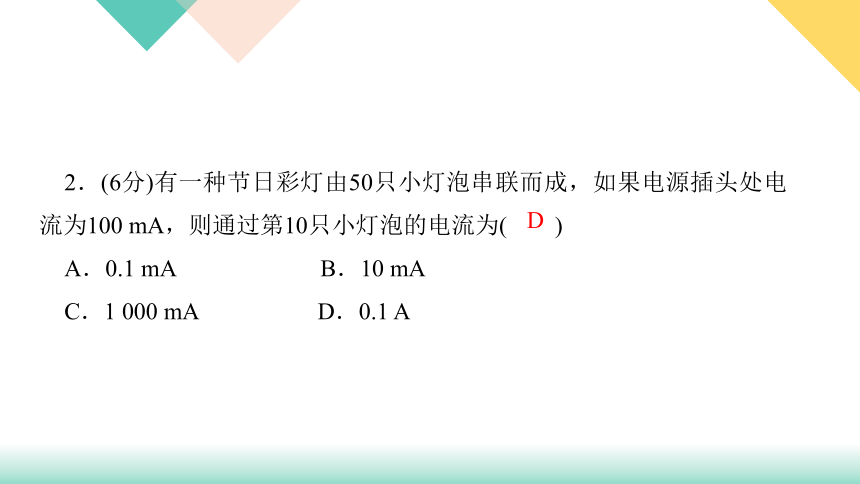

2．(6分)有一种节日彩灯由50只小灯泡串联而成，如果电源插头处电流为100 mA，则通过第10只小灯泡的电流为( )
A．0.1 mA　　　　　　B．10 mA
C．1 000 mA D．0.1 A
D

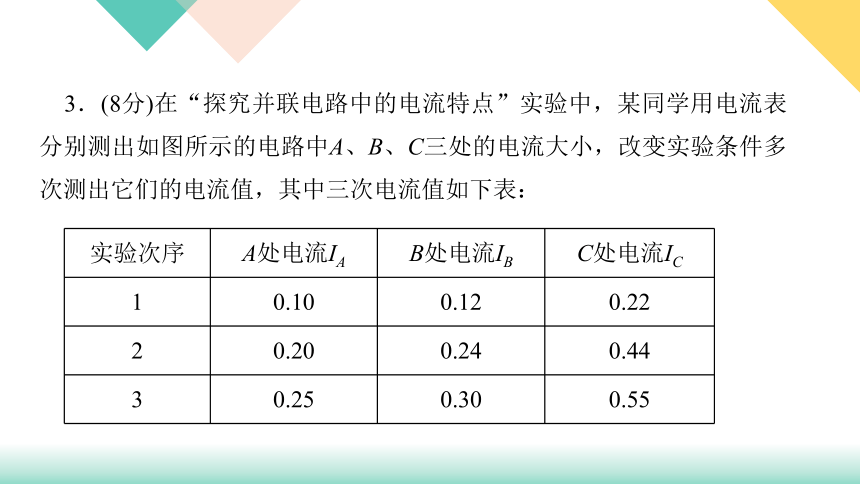

3．(8分)在“探究并联电路中的电流特点”实验中，某同学用电流表分别测出如图所示的电路中A、B、C三处的电流大小，改变实验条件多次测出它们的电流值，其中三次电流值如下表：
实验次序 A处电流IA B处电流IB C处电流IC
1 0.10 0.12 0.22
2 0.20 0.24 0.44
3 0.25 0.30 0.55

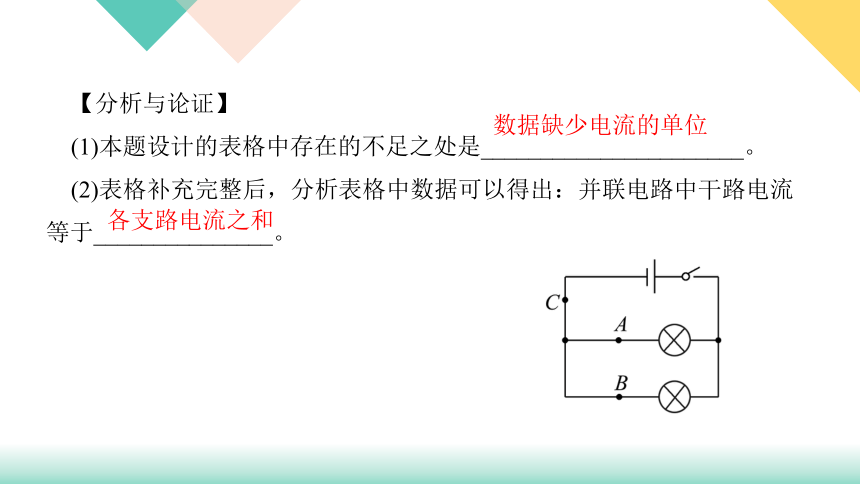

【分析与论证】
(1)本题设计的表格中存在的不足之处是______________________。
(2)表格补充完整后，分析表格中数据可以得出：并联电路中干路电流等于_______________。
数据缺少电流的单位
各支路电流之和

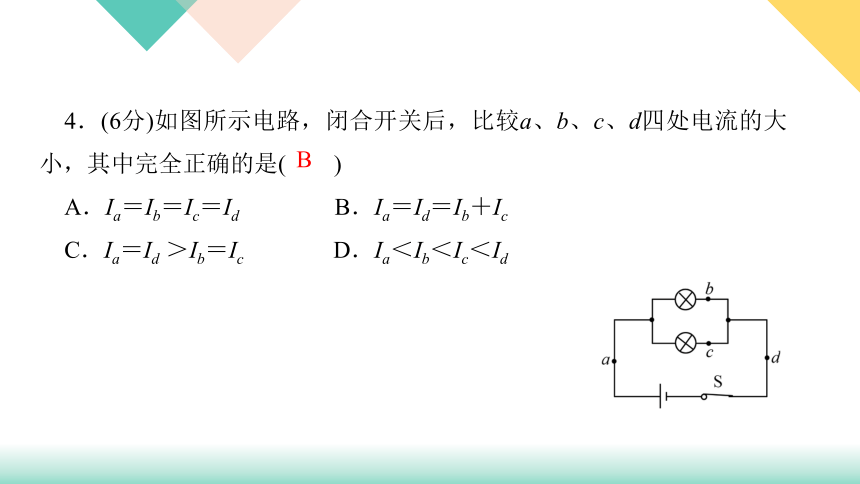

4．(6分)如图所示电路，闭合开关后，比较a、b、c、d四处电流的大小，其中完全正确的是( )
A．Ia＝Ib＝Ic＝Id　　　　B．Ia＝Id＝Ib＋Ic
C．Ia＝Id ＞Ib＝Ic D．Ia＜Ib＜Ic＜Id
B

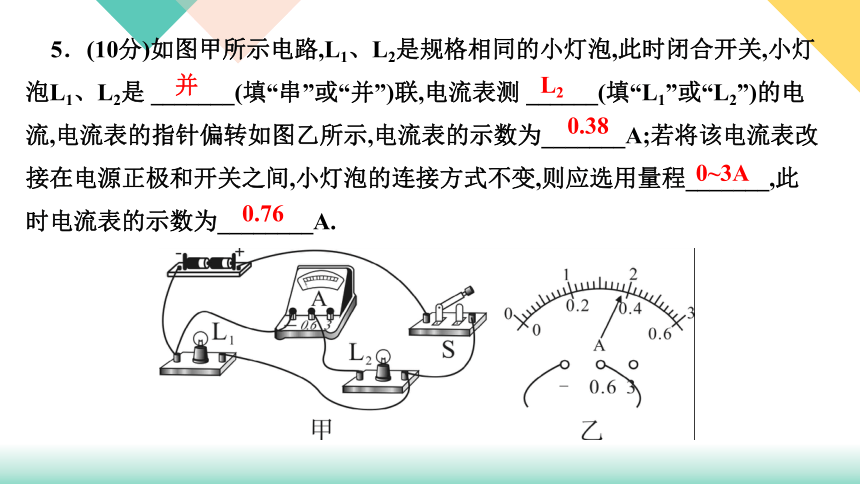

5．(10分)如图甲所示电路,L1、L2是规格相同的小灯泡,此时闭合开关,小灯泡L1、L2是 _______(填“串”或“并”)联,电流表测 ______(填“L1”或“L2”)的电流,电流表的指针偏转如图乙所示,电流表的示数为_______A;若将该电流表改接在电源正极和开关之间,小灯泡的连接方式不变,则应选用量程_______,此时电流表的示数为________A.
0~3A
0.76
0.38
并
L2
6．(6分)一电路中接有两个小灯泡，通过它们的电流相等，则这两个小灯泡( )
A．一定是串联
B．一定是并联
C．可能是串联，也可能是并联
D．不可能是并联
C
7．(广元中考)如图所示的电路中，闭合开关S，电流表A1、A2、A3的示数分别为I1、I2、I3，它们的大小关系正确的是( )
A．I1＝I2＝I3 B．I1＞I2＝I3
C．I1＞I3＞I2 D．I1＞I2＞I3
C
8．(雅安中考)如图所示的电路，闭合开关S、S1后，以下说法正确的是( )
A．灯L1、L2串联
B．电流表A1和A2示数相等
C．断开S1后，电流表A1示数变小
D．断开S1后，电流表A2示数变小
D
9.如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡L1和L2的电流分别为( )
A．1.2 A　1.2 A　　　　B．0.3 A　0.3 A
C．1.2 A　0.3 A D．1.5 A　0.3 A
C
10．(南京期中)如图甲所示的电路，当开关闭合后，两灯泡均发光，其中电流表A1测量的是通过 ______(填“电源”“L1”或“L2”)的电流，且两个完全相同的电流表指针偏转均如图乙所示，则通过灯L1的电流是______A，通过灯L2的电流是_____A。
电源
0.9
0.3
11．小明家中装有一台电视机、一台洗衣机、两盏照明灯，正常工作时的电流分别为200 mA、1 A、300 mA 和250 mA。如果电路中的电流不允许超过3 A，他家最多还能再装工作电流为300 mA的照明灯____盏。
4
12．如图所示，电灯L1、L2、L3的连接方式是______，电流表A1测量_________的电流，电流表A2测量_________的电流。测得A1的电流为0.5 A，A2的电流为0.3 A，且L2的电流是L1电流的2倍，则通过L3的电流为_____A，总电流为_____A。
并联
L2、L3
L1、L2
0.3
0.6
13．(核心素养)(成都中考)在“探究串联电路的电流特点”的实验中，小红同学选用两个不同的小灯泡组成了如图甲所示的串联电路，然后用一个电流表分别接在a，b，c三处去测量电流。
(1)她先把电流表接在a处，闭合开关后，发现两灯的亮度不稳定，电流表的指针也来回摆动。故障的原因可能是____。
A．某段导线断开　　B．某接线柱处接触不良
C．某灯泡被短路 D．电流表被烧坏
(2)她排除故障后，重新闭合开关，电流表的指针指示位置如图乙所示，则所测的电流值为______A。
B
0.22
(3)她测量了a，b，c三处的电流，又改变灯泡的规格进行了多次实验，其中一次实验的测量数据如下表，在分析数据时，发现三处的测量值有差异。下列分析正确的是_____。
A.可能是因为测量误差造成的
B．是因为没有对电流表调零造成的
C．串联电路中各处的电流本来就不等
D．电流从电源正极流向负极的过程中，电流越来越小
Ia/A Ib/A Ic/A
0.16 0.15 0.14
A
