第十五章　电流和电路
人教版
专题训练三　电路识别与电路设计

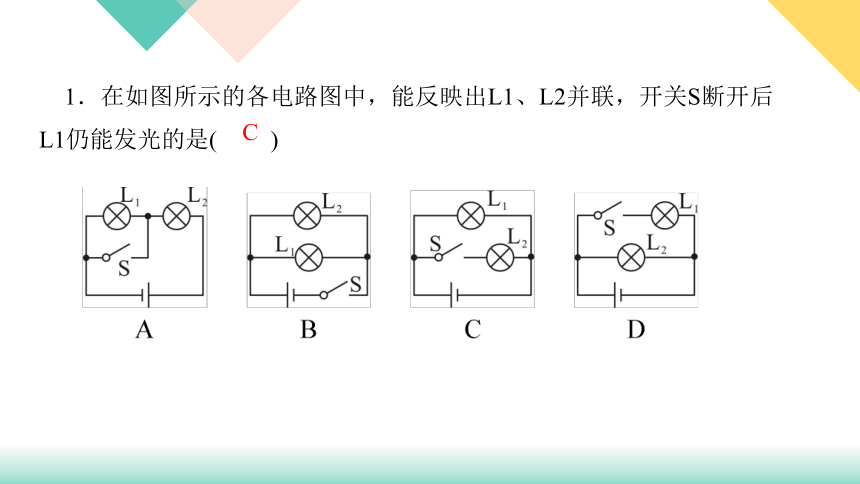

1．在如图所示的各电路图中，能反映出L1、L2并联，开关S断开后L1仍能发光的是( )
C

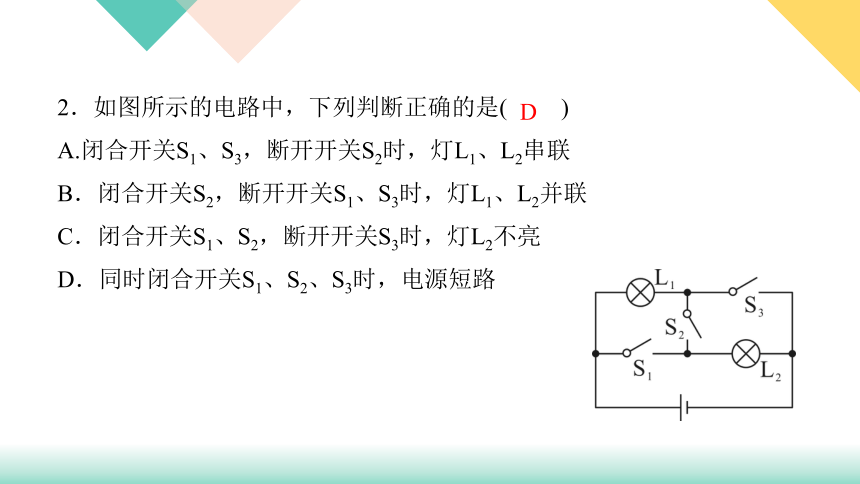

2．如图所示的电路中，下列判断正确的是( )
A.闭合开关S1、S3，断开开关S2时，灯L1、L2串联
B．闭合开关S2，断开开关S1、S3时，灯L1、L2并联
C．闭合开关S1、S2，断开开关S3时，灯L2不亮
D．同时闭合开关S1、S2、S3时，电源短路
D

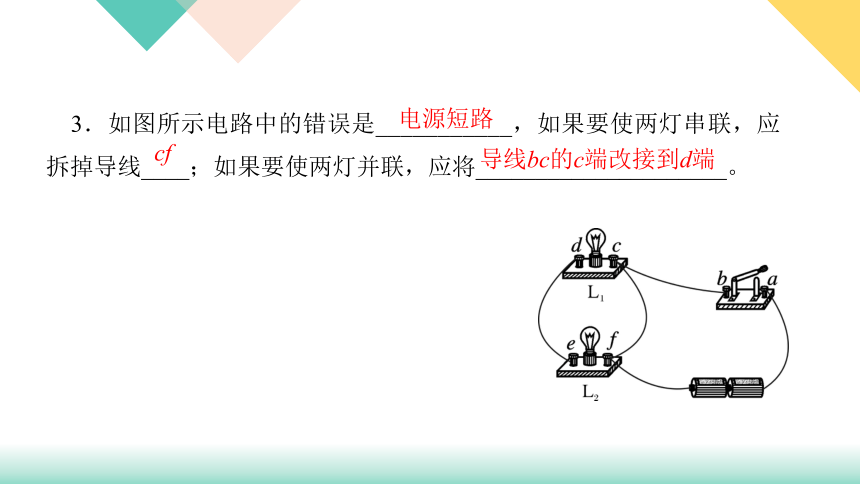

3．如图所示电路中的错误是___________，如果要使两灯串联，应拆掉导线____；如果要使两灯并联，应将_____________________。
电源短路
cf
导线bc的c端改接到d端

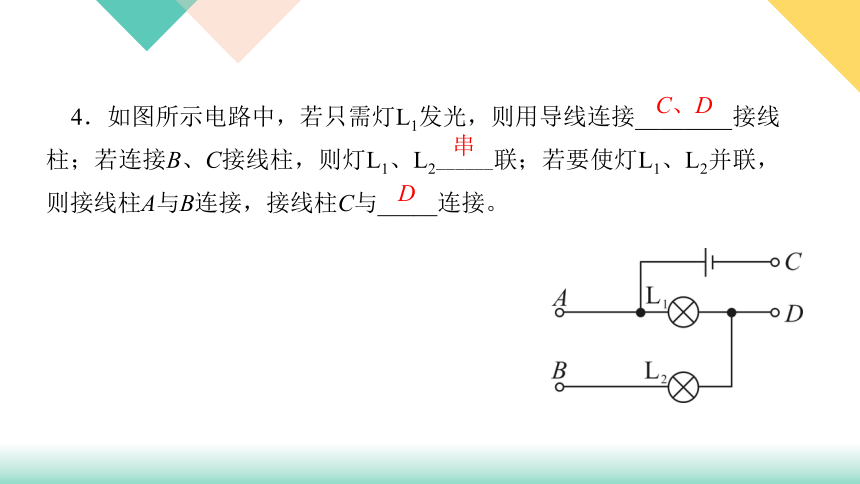

4．如图所示电路中，若只需灯L1发光，则用导线连接________接线柱；若连接B、C接线柱，则灯L1、L2——————联；若要使灯L1、L2并联，则接线柱A与B连接，接线柱C与_____连接。
C、D
串
D

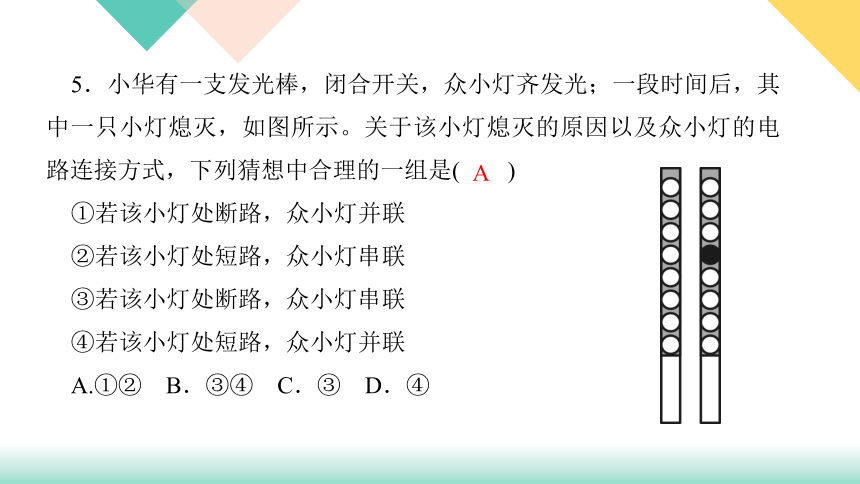

5．小华有一支发光棒，闭合开关，众小灯齐发光；一段时间后，其中一只小灯熄灭，如图所示。关于该小灯熄灭的原因以及众小灯的电路连接方式，下列猜想中合理的一组是( )
①若该小灯处断路，众小灯并联
②若该小灯处短路，众小灯串联
③若该小灯处断路，众小灯串联
④若该小灯处短路，众小灯并联
A.①② B．③④ C．③ D．④
A

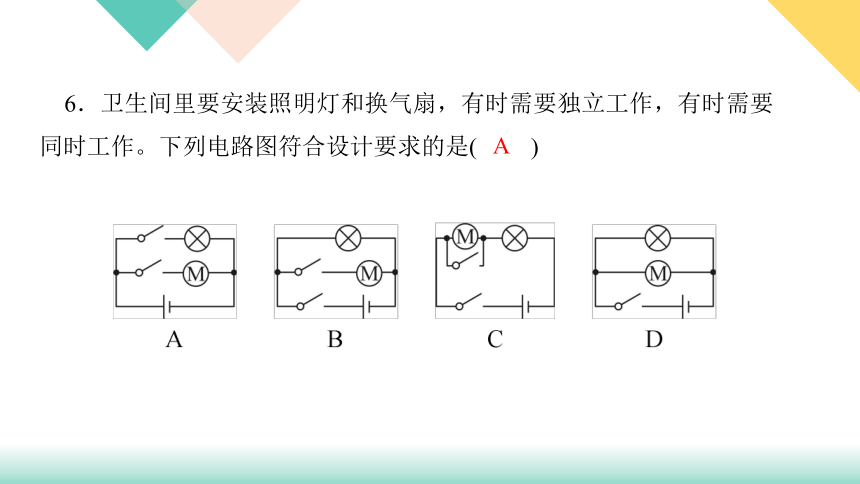

6．卫生间里要安装照明灯和换气扇，有时需要独立工作，有时需要同时工作。下列电路图符合设计要求的是( )
A
7．(东营中考)新冠肺炎疫情期间，各个单位都加强了门卫保安工作，凡是内部车辆均可通过感应，自动打开门禁系统进入，外来车辆，司机需要经过测温、核查、登记后，由保安人员手动控制，开门进入。由此可知，该门禁系统的控制电路可能是( )
A
8．(临沂中考)破壁机可以瞬间击破食物细胞壁，让食材营养释放更充分。某品牌破壁机(如图所示)设置了安全开关S1和工作开关S2，当杯体放在主机上时S1自动闭合，安全指示灯亮起；再闭合S2，电动机启动破壁，下列电路图符合上述要求的是( )
B
9．(黔东南州中考)如图所示，常用智能手机是通过指纹开关S1或密码开关S2来解锁的，若其中任一方式解锁失败后，锁定开关S3均会断开而暂停手机解锁功能，S3将在一段时间后自动闭合而恢复解锁功能，若用灯泡L发光模拟手机解锁成功。则符合要求的模拟电路是( )
B
10．公交车后门的两个扶杆上通常各装有一个按钮，每一个按钮都是一个开关，当乘客按下任意按钮时，驾驶台上的指示灯发光，同时电铃响，提醒司机有人要下车，请设计出符合上述要求的电路图。
11．设计一个自动防盗报警电路(器材如图所示)。要求：晚间房门被人打开，细导线AB被扯断时，电铃发声自动报警，否则只有灯亮。
12．学校有前、后两个门，在前、后门各装一个按钮开关，学校传达室有红、绿两盏灯和电池组。要求：前门来人按下开关时红灯亮，后门来人按下开关时绿灯亮。用笔画线连接下列实物图设计符合要求的电路。
13．在两条道路的交叉口安装红绿灯指挥车辆，可保障行车安全，如图甲所示。当CD方向绿灯L2亮时，AB方向红灯L3同时亮；当CD方向红灯L1亮时，AB方向绿灯L4同时亮。请同学按上述要求在图乙中的虚线框内画出L1、L2、L3、L4连接图，完成一个“红绿灯”的模拟电路。(图乙中S是一个单刀双掷开关，注意图中必须标注灯的代号L1、L2、L3、L4)
14．晓彤同学在科技活动小组中为学校茶炉房设计了如图1所示的人工控制电路。用红绿灯分别表示水是否烧开，只有红灯亮，表示水未烧开，只有绿灯亮，表示水已烧开。
(1)水已烧开时开关的开闭情况是 _____(填字母代号)。
A．S1闭合、S2断开　　B．S1断开、S2闭合
C．S1、S2都断开　　 D．S1、S2都闭合
B
(2)小雪同学看了晓彤的设计后认为该设计还有不足之处，请指出该设计的两点不足：
①__________________________________________________；
②_________________________________________________________ ___________________________________。
(3)同学们经过讨论，在晓彤设计的基础上进行了改进，克服了上述的不足，请你将改进后的电路图画在方框内。(可改动元件)
S1，S2都断开时，两灯都亮，无法判断水是否烧开
S1，S2都闭合时，两灯都不亮，无法判断电路是否工作，且对电源短路
