第十六章　电压　电阻
人教版
第1节　电压

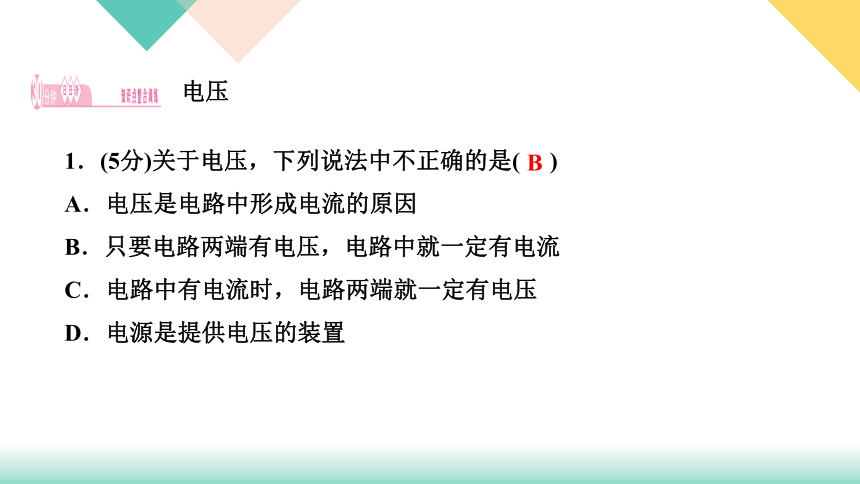

1．(5分)关于电压，下列说法中不正确的是( )
A．电压是电路中形成电流的原因
B．只要电路两端有电压，电路中就一定有电流
C．电路中有电流时，电路两端就一定有电压
D．电源是提供电压的装置
B
电压

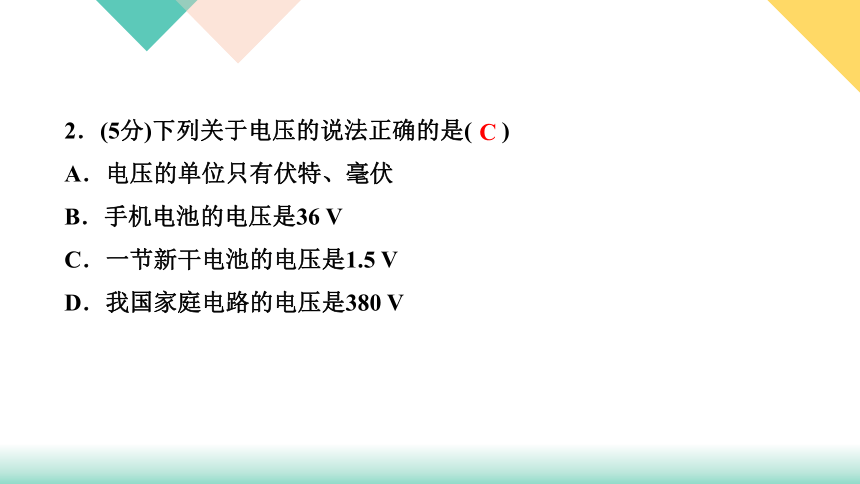

2．(5分)下列关于电压的说法正确的是( )
A．电压的单位只有伏特、毫伏
B．手机电池的电压是36 V
C．一节新干电池的电压是1.5 V
D．我国家庭电路的电压是380 V
C
3．(6分)关于电压表的使用，下列说法错误的是( )
A．使用前应检查指针是否指零
B．不能将两接线柱直接接到电源的两极上
C．不能估计待测电压大小时，应选大量程试触
D．接入电路时，应使电流从正接线柱流入，从负接线柱流出
电压的测量
B

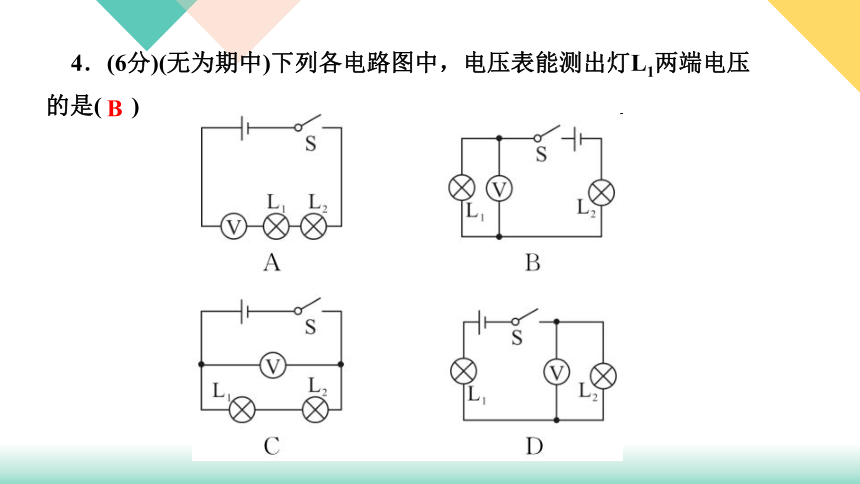

4．(6分)(无为期中)下列各电路图中，电压表能测出灯L1两端电压的是( )
B

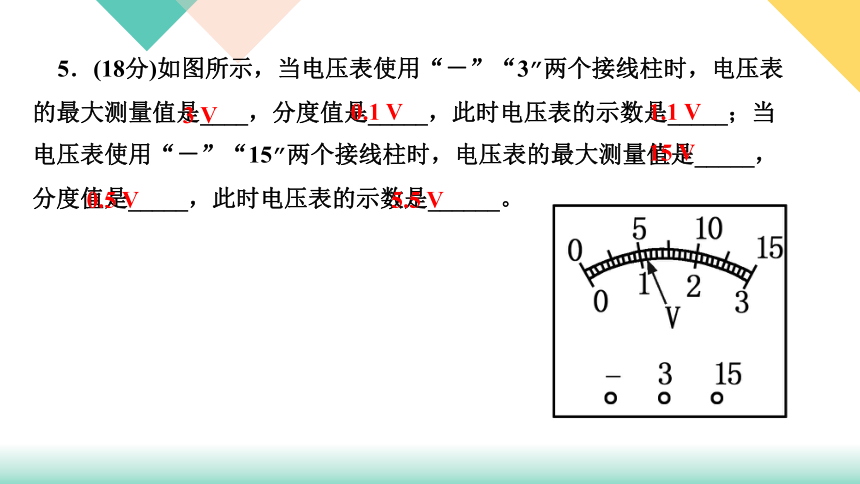

5．(18分)如图所示，当电压表使用“－”“3”两个接线柱时，电压表的最大测量值是____，分度值是_____，此时电压表的示数是_____；当电压表使用“－”“15”两个接线柱时，电压表的最大测量值是_____，分度值是_____，此时电压表的示数是______。
3 V
0.1 V
1.1 V
15 V
0.5 V
5.5 V
一、选择题(每小题6分，共18分)
6．在如图所示的电路中，电压表测量的是( )
A．灯L1两端的电压　　　B．灯L2两端的电压
C．电源两端的电压 D．开关S两端的电压
B
7．(内江中考)若将完好的电流表、电压表、小灯泡连接成如图所示的电路，各处接触良好。当开关S闭合后，会出现( )
A．电流表指针明显偏转 B．小灯泡发光
C．电压表指针明显偏转 D．电池被烧坏
C
8．如图所示，电源电压不变，开关S从闭合到断开时，电压表( )
A.示数为0
B．有示数，测量的是电源电压
C．有示数，测量的是灯两端的电压
D．示数变大，无法测量
B
二、填空题(共16分)
9．(6分)灯L1与L2串联，先用电压表测出灯L1两端的电压，如图所示，再测L2两端的电压时，只将电压表接A的一端改接在C处，这种接法_______ (填“正确”或“不正确”)，理由是________________________
不正确
电压表的正、负接线柱接反了。
10．(10分)如图所示，要使L1和L2串联，应闭合开关___，电压表测的是_____两端的电压；要使L1和L2并联，应闭合开关________，电流表测的是__________，电压表测的是_________________两端的电压。
S2
电源
S1、S3
干路电流
L1(或L2或电源)
三、作图题(共10分)
11．如图所示，将电压表正确连入电路，使电压表测量灯L2两端的电压，画出连入电压表后的电路图。
四、实验探究题(共16分)
12．(核心素养)探究水果电池电压。
【装置】　小明用铜片和锌片作为电极插入较小的柠檬制成了一个水果电池，如图甲所示。小华用铜片和铝片插入较大的柠檬也制成了一个水果电池。
【猜想】　他们分别连通相同的音乐芯片，小华的芯片比小明的芯片声音要响一些。由此他们作出如下猜想：
猜想一：水果电池电压可能与水果的大小有关；
猜想二：水果电池电压可能与电极的材料有关。
【数据与结论】
(1)为了验证猜想一，小明用同一个柠檬制成水果电池，沿着电极插入的方向不断慢慢地切去外侧的部分柠檬，分别测出电压，如表所示。还未切去部分柠檬时，电压表示数如图乙所示，请将电压值填入下表的空格中。
分析表中数据，说明猜想一是 ______(填“正确”或“错误”)的。
(2)为了验证猜想二，小华用铜片作为电池的正极，分别用外形相同的锌、铝、铁等金属片作为电池的负极，将金属片电极插入某一柠檬，并保持__________和___________相同，分别测出电压，如下表所示：
分析表中数据，得到的结论是__________________________________
【拓展】小华先将柠檬压在桌面上滚几下，再做成水果电池，测出电压达到1.0 V，据此请你提出一个有价值、可探究的问题：____________ _________________________
错误
插入深度
电极间距离
水果电池的电压与电极材料有关。
水果电池的电压
与水果的软硬程度有关吗？
