专题训练四　连实物图、画电路图
1．根据如图甲所示电路图，用笔画线代替导线将实物图乙连接完整。
2．根据如图甲所示电路图，用笔画线代替导线将实物图乙连接完整。
3．根据如图甲所示电路图，将实物图乙连接完整。
4．根据如图甲所示电路，在图乙中用笔画线表示导线连接相应电路。

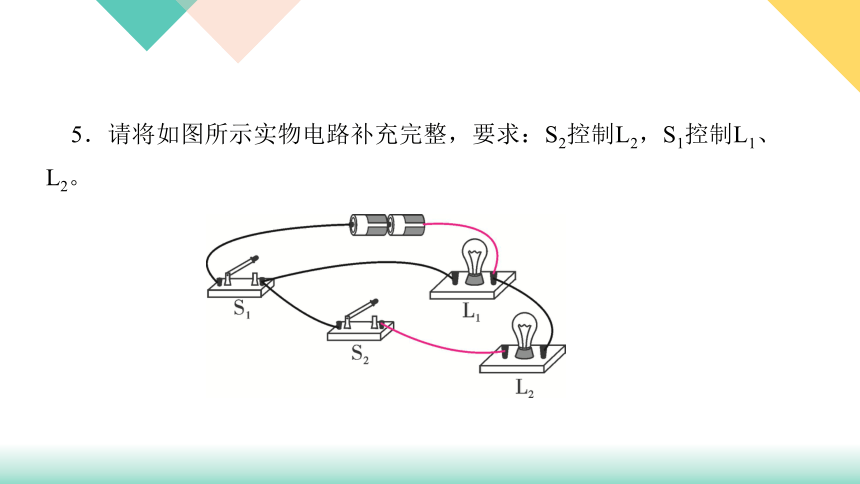

5．请将如图所示实物电路补充完整，要求：S2控制L2，S1控制L1、L2。

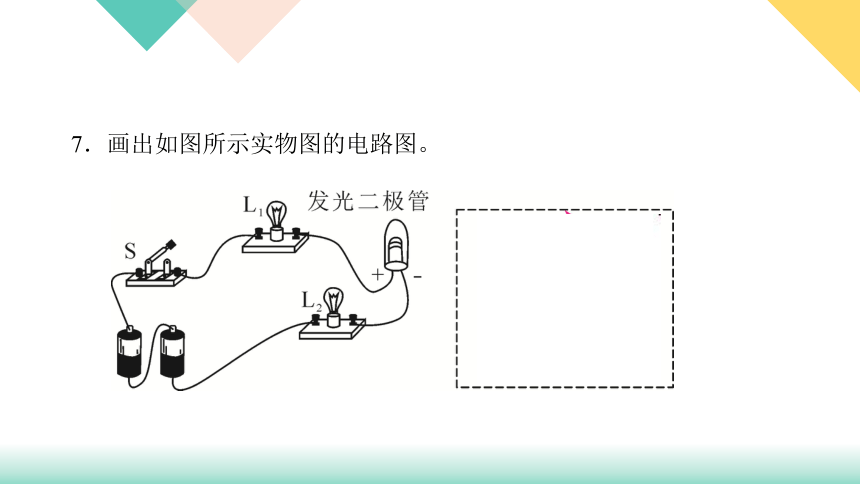

7．画出如图所示实物图的电路图。
8．根据如图所示的实物图，在虚线框中画出对应的电路图。
9．根据实物图画出对应的电路图。
10．根据实物图画出对应的电路图。
11．根据实物图画出对应的电路图。
12．根据实物图画出对应的电路图。
13．如图所示，S1为单刀单掷开关，S2为单刀双掷开关，请根据实物图画出对应的电路图。
14．原电路连接有误，不改变电路原来的连接情况，增加导线，完成灯泡L1、L2和L3并联的电路。
　
15．在如图所示电路中，更改一条导线(在需要更改的导线上打“×”后，再用笔画线代替导线)，使开关S闭合后，图中两灯并联。
　
16．小宇连接了一个电路，如图1所示，开关不能分别控制灯泡的亮灭。小丽想把此电路改为由开关S1、S2分别控制灯泡L1、L2的并联电路，请你帮忙想个解决办法，要求只改动一根导线，请在图上改动，先在需要改动的导线上画“×”，然后再画出改动后的导线，并在图2的虚线框内画出改动后的电路图。
