11.2 导体的电阻

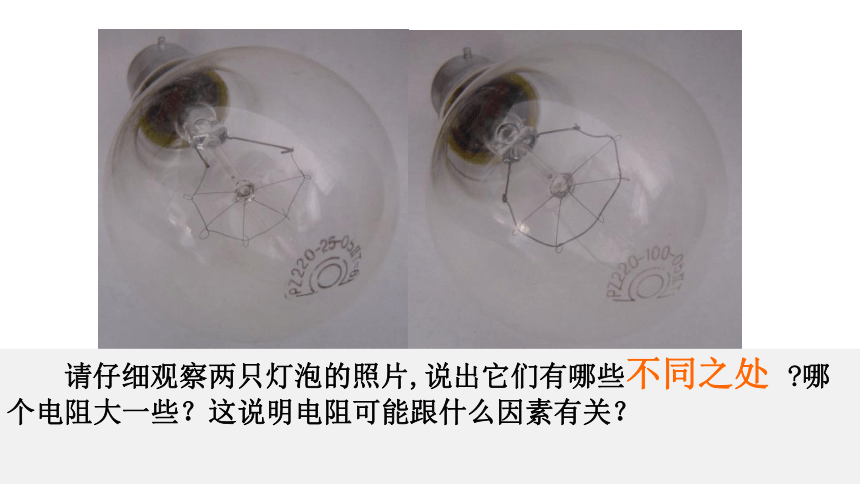

请仔细观察两只灯泡的照片,说出它们有哪些不同之处 哪个电阻大一些？这说明电阻可能跟什么因素有关？

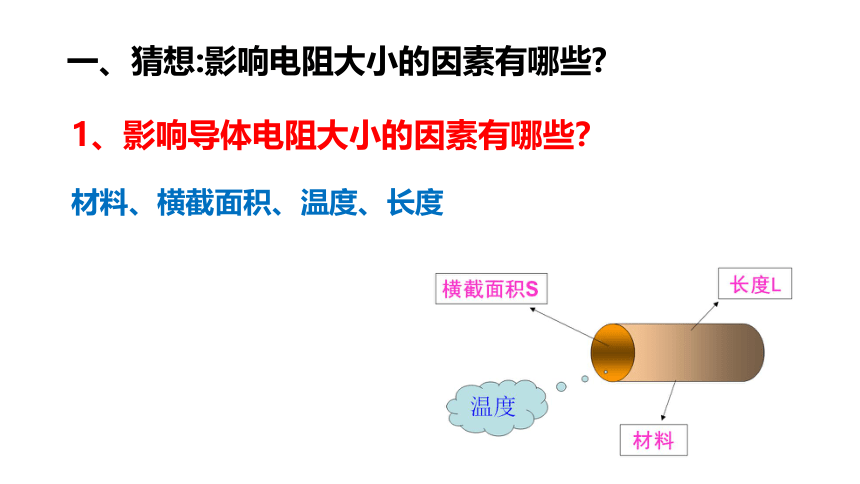

一、猜想:影响电阻大小的因素有哪些
1、影响导体电阻大小的因素有哪些？
材料、横截面积、温度、长度

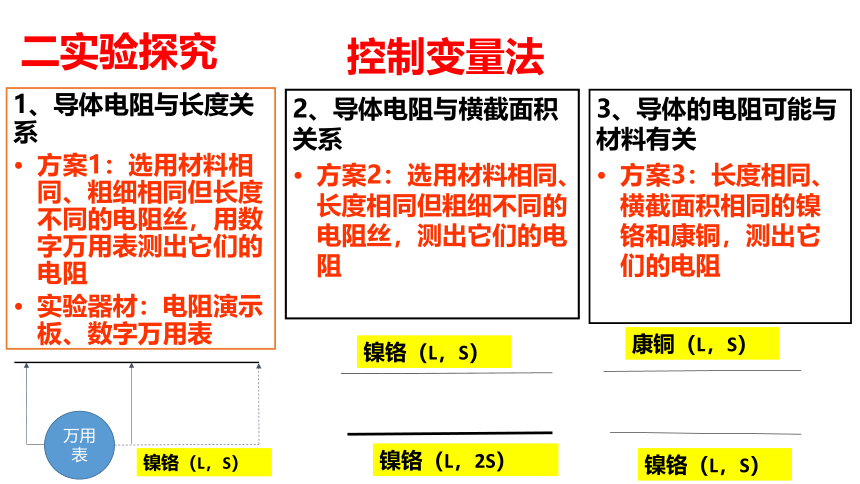

二实验探究
1、导体电阻与长度关系
方案1：选用材料相同、粗细相同但长度不同的电阻丝，用数字万用表测出它们的电阻
实验器材：电阻演示板、数字万用表
万用表
2、导体电阻与横截面积关系
方案2：选用材料相同、长度相同但粗细不同的电阻丝，测出它们的电阻
3、导体的电阻可能与材料有关
方案3：长度相同、横截面积相同的镍铬和康铜，测出它们的电阻
镍铬（L，S）
镍铬（L，S）
镍铬（L，2S）
康铜（L，S）
镍铬（L，S）
控制变量法
实验探究
4、导体的电阻可能与温度有关
方案：选用如图所示的电路图，闭合开关后观察电流表示数，用打火器加热笔芯，观察电流表的示数
铅笔芯
金属丝

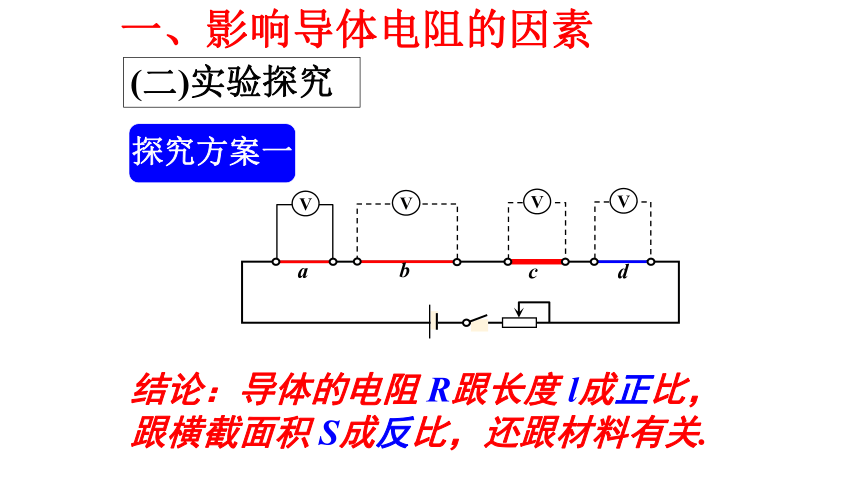

探究方案一
a
V
V
V
V
b
c
d
一、影响导体电阻的因素
(二)实验探究
结论：导体的电阻 R跟长度 l成正比，跟横截面积 S成反比，还跟材料有关.
一、影响导体电阻的因素

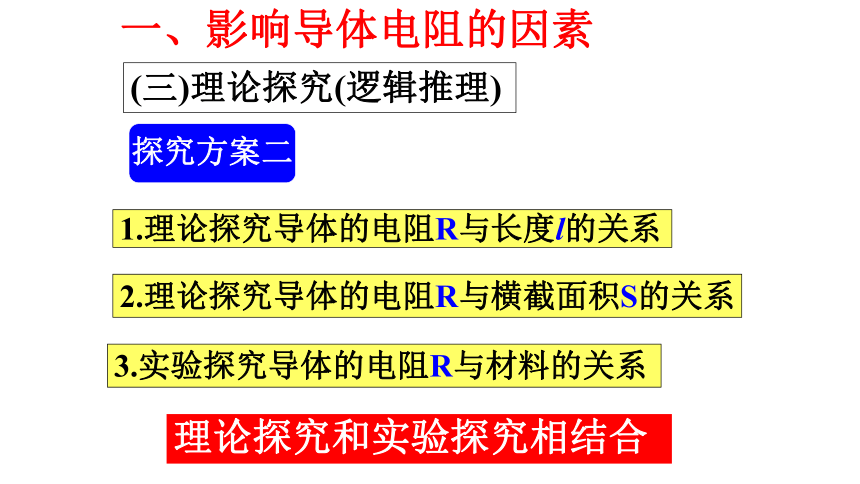

(三)理论探究(逻辑推理)
探究方案二
理论探究和实验探究相结合
1.理论探究导体的电阻R与长度l的关系
2.理论探究导体的电阻R与横截面积S的关系
3.实验探究导体的电阻R与材料的关系
二、电阻率
1.意义:反映材料导电性能好坏的物理量.
2.定义式：
由材料和温度决定,与l、S无关!!!
3.单位:欧·米( )
4.电阻率与温度关系:
ρ(Ω·m) 0℃ 20℃ 100℃
银 1．48×10－8 1．6×10－8 2．07×10－8
铜 1．43×10－8 1．7×10－8 2．07×10－8
铝 2．67×10－8 2．9×10－8 3．80×10－8
钨 4．85×10－8 5．3×10－8 7．10×10－8
铁 0．89×10－7 1．0×10－7 1．44×10－7
锰铜合金 4．4×10－7 4．4×10－7 4．4×10－7
镍铜合金 5．0×10－7 5．0×10－7 5．0×10－7
几种材料在不同温度下的电阻率
电阻率与温度的关系
金属：
t
半导体：
t
热敏电阻
光敏电阻
合金：
有些几乎不随t变化
标准电阻
电阻温度计
超导体:某些材料当温度降低到一定温度时
=0
R=0
半导体的导电性能具有可控性
电阻温度计
实验探究
逻辑推理探究
电阻定律
表达式
电阻率
重视：1、探究思想、探究方法。
2、实验的控制。
1、金属铂的电阻值对温度的高低非常“敏感”，Ｕ－Ｉ图中可能表示金属铂电阻的Ｕ－Ｉ图线的是：
B
练习
2、相距40km的A、B两地架两条输电线，电阻共为800Ω，如果在A、B间的某处发生短路，这时接在A处的电压表示数为10V，电流表的示数为40mA，求发生短路处距A处有多远？如图2所示。
12.5km
