11.4 串联电路和并联电路

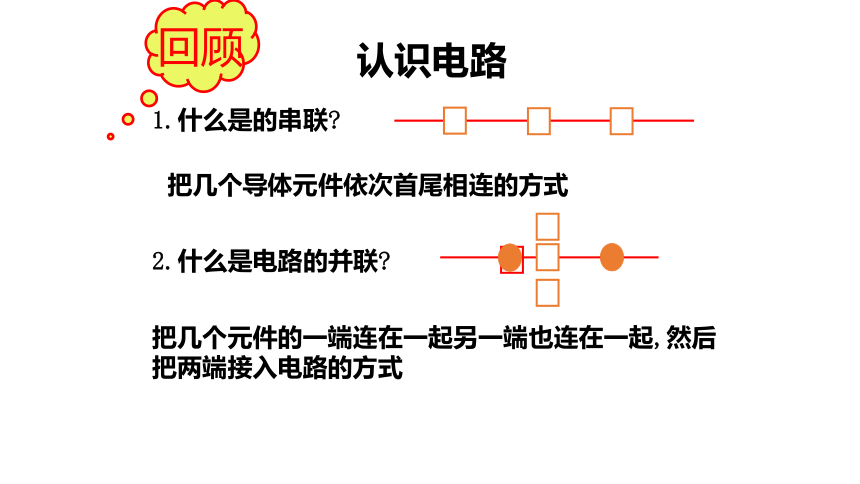

认识电路
1.什么是的串联
把几个导体元件依次首尾相连的方式
把几个元件的一端连在一起另一端也连在一起,然后把两端接入电路的方式
2.什么是电路的并联
回顾
I0 = I1 = I2 = I3
串联电路各处的电流相同
2.并联电路:
并联电路的总电流等于各支路的电流之和

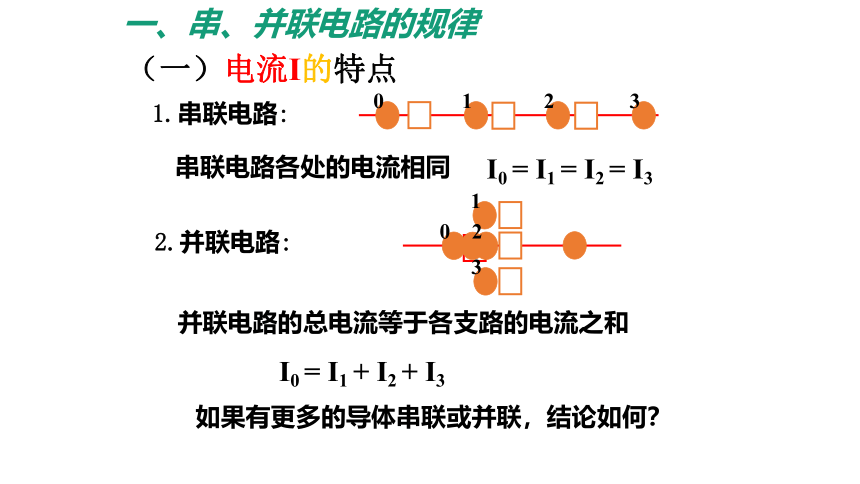

（一）电流I的特点
0
1
2
3
1.串联电路:
I0 = I1 + I2 + I3
0
1
2
3
如果有更多的导体串联或并联，结论如何？
一、串、并联电路的规律
U03=U01+U12+U23
③结论:串联电路两端的总电压等于各部分电路电压之和
（二）电压U的特点
0
1
2
3

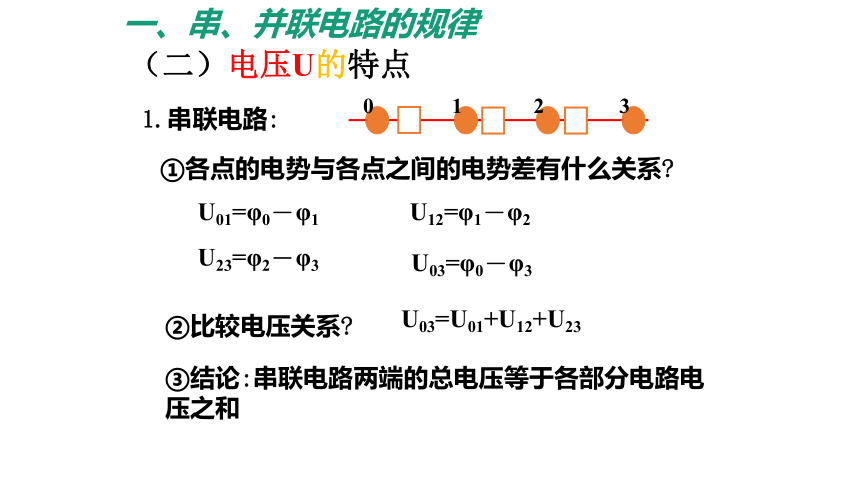

1.串联电路:
U01=φ0－φ1
①各点的电势与各点之间的电势差有什么关系
U12=φ1－φ2
U23=φ2－φ3
②比较电压关系
U03=φ0－φ3
一、串、并联电路的规律
U=U1=U2=U3
并联电路的总电压与各支路的电压相等

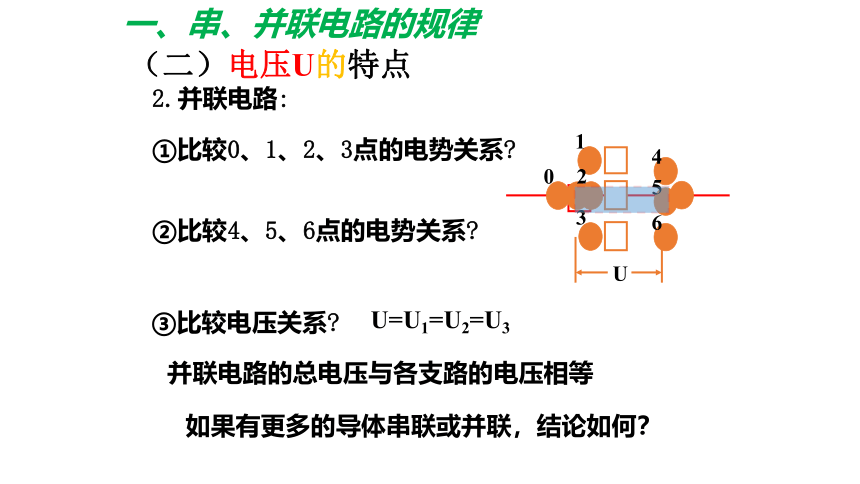

2.并联电路:
0
1
2
3
4
5
6
①比较0、1、2、3点的电势关系
②比较4、5、6点的电势关系
③比较电压关系
U
如果有更多的导体串联或并联，结论如何？
（二）电压U的特点
一、串、并联电路的规律
串联电路的总电阻等于各部分电路电阻之和

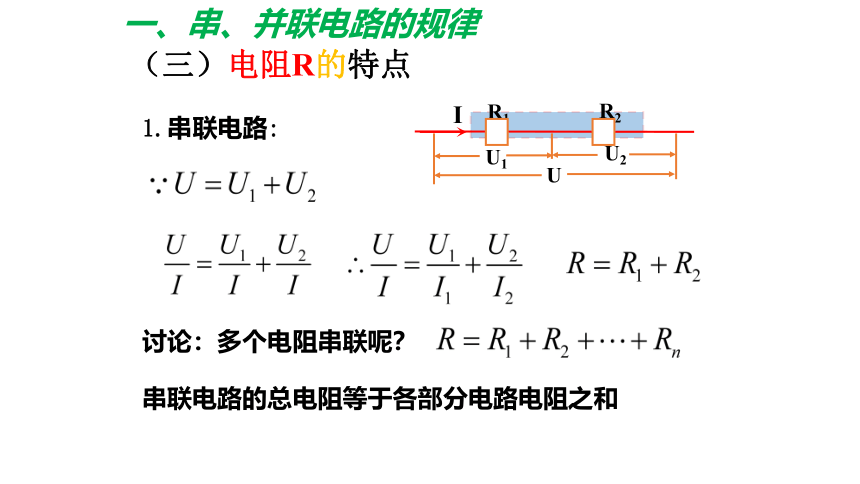

1.串联电路:
讨论：多个电阻串联呢？
R1
R2
U
U1
U2
I
（三）电阻R的特点
一、串、并联电路的规律

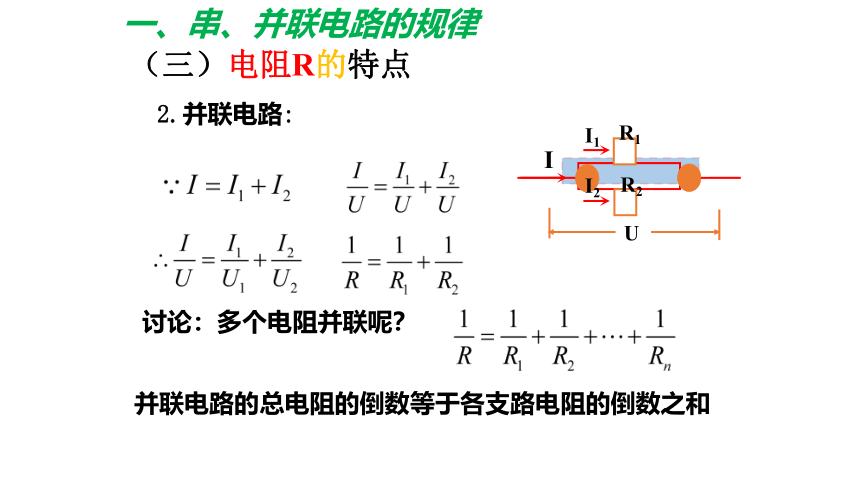

2.并联电路:
U
R2
R1
I
I1
I2
讨论：多个电阻并联呢？
并联电路的总电阻的倒数等于各支路电阻的倒数之和
（三）电阻R的特点
一、串、并联电路的规律
二、电流表G改为电压表V
1、电流表改装电压表的原理：
串联一个电阻，分担一部分电压。
电路分析
2、分压电阻的计算
分压电阻
新电压表内阻
满偏电压
例1:有一个电流表G，内阻Rg=30Ω，满偏电流Ig=1mA。要把它改装为量程为0～3V的电压表，要串联多大的电阻？改装后的电压表内阻多大？
V
U
解：此时表头G两端电压 =0.03 V
电阻R分担的电压 =2.97 V
由欧姆定律求得分压电阻
电压表V的内阻
三、把表头G改为电流表A
1、表头改装电流表的原理：
并联一个电阻，分担一部分电流。
电路分析
2、分流电阻的计算
分流电阻
新电流表内阻
例2.有一个电流表G，内阻Rg=30 Ω ，满偏电流Ig=1mA。要把它改装为量程为0～0.6A的电流表，要并联多大的电阻？改装后的电流表内阻多大？
U
I
Rg
Ig
IR
R
A
U
I
解：此时通过电阻R的电流
由欧姆定律可求分流电阻
由 得
1．(并联电路的特点)下列说法中正确的是 (　　)
A．一个电阻和一根无电阻的理想导线并联，总电阻为零
B．并联电路任一支路的电阻都大于电路的总电阻
C．并联电路任一支路电阻增大(其他支路不变)，则总电阻也增大
D．并联电路任一支路电阻增大(其他支路不变)，则总电阻一定减小
并联电路R总比任意一个R分都要小
任一R分增大时(其他支路不变)， R总也增大
串联电路和并联电路
2．(串联电路的应用)电阻R1、R2、R3串联在电路中．已知R1＝10 Ω、R3＝5 Ω，R1两端的电压为6 V，R2两端的电压为12 V，则 (　　)
A．电路中的电流为0.6 A
B．电阻R2的阻值为20 Ω
C．三只电阻两端的总电压为21 V
D．电阻R3两端的电压为4 V
串联电路和并联电路
3．(电表的改装)将分压电阻串联在电流表上，改装成电压表，下列说法中正确的是(　　)
A．接上分压电阻后，增大了原电流表的满偏电压
B．接上分压电阻后，电压按一定比例分配在电流表和分压电阻上，电流表的满偏电压不变
C．如分压电阻是表头内阻的n倍，则电压表量程扩大到n倍
D．通电时，通过电流表和分压电阻的电流一定相等
只起到分压作用，不改变Ug
串联：I相等
分压n倍，量程n+1倍
串联电路和并联电路
