11.5实验：练习使用多用电表

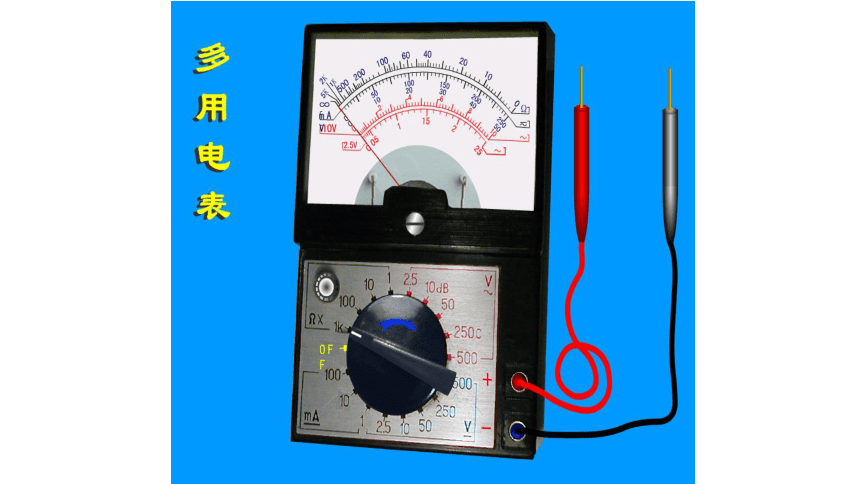

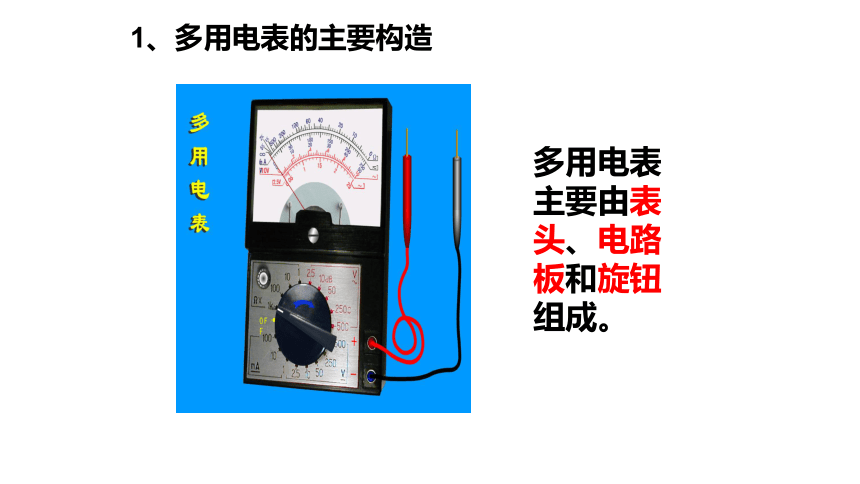

1、多用电表的主要构造
多用电表主要由表头、电路板和旋钮组成。
表盘：
面板上半部分为表盘，分别标有电压、电流和电阻的刻度线，用于读取这些电学量的测量值。
定位螺丝（机械调零）：
在不接入电路时，可使指针指在左端电流或电压“0”刻线。
（即电阻“ ”处）

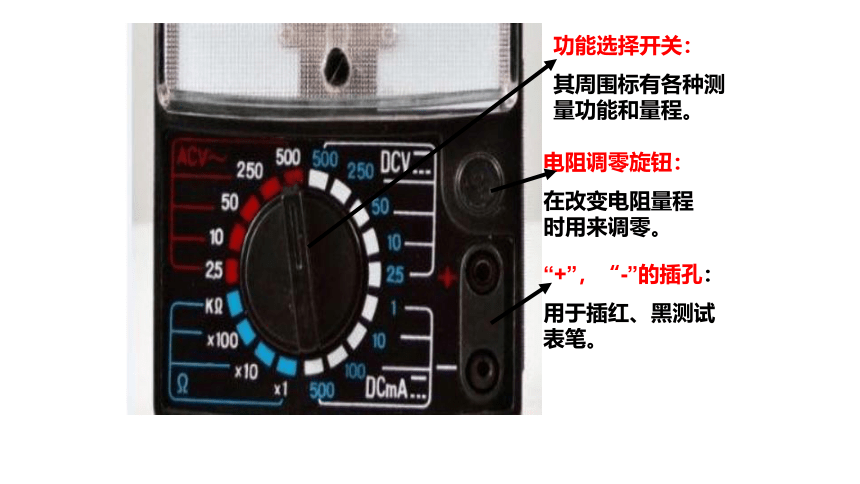

2、认识面板
功能选择开关：
其周围标有各种测量功能和量程。
电阻调零旋钮：
在改变电阻量程时用来调零。
“+”，“-”的插孔：
用于插红、黑测试表笔。

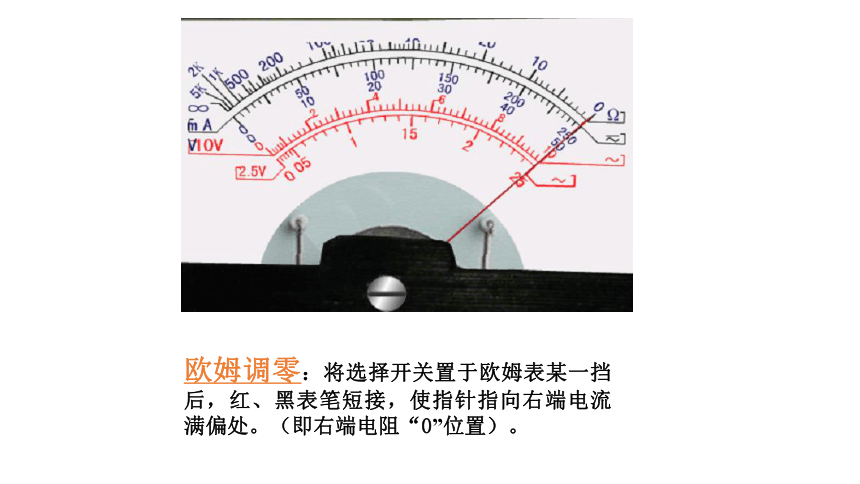

欧姆调零：将选择开关置于欧姆表某一挡后，红、黑表笔短接，使指针指向右端电流满偏处。（即右端电阻“0”位置）。
3、使用多用表
使用多用表时应该注意的问题
使用多用电表前，应检查指针是否停在刻度线左端的“0”位置。如果没有停在“0”位置，要用螺丝刀轻轻转动机械调零旋钮,使指针指在左端的“0”位置。再将红、黑测试笔分别插入“+”、“-”插孔。
测量时，要根据所需测量的电学量，将功能选择开关旋转到相应的测量档位和量程上。读数时，要读取跟功能选择开关档位相应的刻度值。
测量结束后，要将功能选择开关旋转到交流电压档的最大量程处或“OFF”处，以保护多用电表。
一、多用表测直流电压
步骤：
1、把多用表的________拨到__________，并选择好合
适的______。
①如测一节干电池的电压，选择开关应旋到量程为_____的位置
选择开关
直流电压档
量程
5V
②如待测电压无法估计，则选择开关应旋到量程_____的位置
最大
2、红表笔插在____插孔，黑表笔插在_____插孔。
3、把多用表_____在待测电路两端
注意：应让电流从表的________流入，即从__表笔流入，________流出，即从__表笔流出。
4、读出电压值。
“+”
“—”
并联
正接线柱
红
负接线柱
黑
5、测量结束，应将表笔从插孔中____，并将开关旋钮旋至_____档或________________。
拔出
“off”
交流电压的最大量程
二、多用表测电流
当多用电表的选择开关处于电流挡位时，多用电表作为电流表，可测量电路中的电流。
三、多用表测直流电阻
1. 水温表原理：“水温表”就是用放在水箱中的热敏电阻作为传感器，将它和电源、电流表构成电路，当水温变化时，电路中的电流随之就发生变化，电流表中指示的不同的电流值反映了水温的高低。
误差分析
1、测电阻时，刻度尺不均匀造成读数误差
2、电池旧了电动势下降，会使电阻测量值偏大
3、测电阻读数时，忘了乘以相应倍率
